Caractéristiques techniques	Éclairage LED, 900W, compatible DMX, contrôle via Art-Net
Utilisation	Idéal pour les événements live, les concerts, et les installations permanentes
Maintenance et réparation	Vérifier régulièrement les connexions, nettoyer les lentilles et les surfaces LED
Sécurité	Utiliser uniquement dans des environnements appropriés, respecter les normes électriques
Informations générales	Garantie de 2 ans, support technique disponible, documentation fournie

FOIRE AUX QUESTIONS - ÉPIX Drive 900 Chauvet

Comment puis-je connecter le Chauvet ÉPIX Drive 900 à mon système d'éclairage existant ?

Pour connecter le Chauvet ÉPIX Drive 900 à votre système d'éclairage, utilisez un câble DMX approprié et suivez le schéma de câblage fourni dans le manuel d'utilisation. Assurez-vous que tous les équipements sont correctement alimentés et configurés.

Quel est le nombre maximum de dispositifs que je peux connecter au ÉPIX Drive 900 ?

Le Chauvet ÉPIX Drive 900 peut contrôler jusqu'à 32 dispositifs ÉPIX sur une seule chaîne DMX, selon la configuration de votre système.

Que faire si l'ÉPIX Drive 900 ne répond pas aux commandes DMX ?

Vérifiez d'abord que le câble DMX est correctement connecté et que les adresses DMX sont correctement configurées. Assurez-vous également que la source DMX est alimentée et en fonctionnement.

L'ÉPIX Drive 900 émet un bruit, est-ce normal ?

Un léger bruit de ventilation est normal lorsque l'appareil est en fonctionnement. Cependant, si le bruit est excessif ou s'accompagne de problèmes de performance, veuillez contacter le support technique.

Comment mettre à jour le firmware de l'ÉPIX Drive 900 ?

Pour mettre à jour le firmware, téléchargez la dernière version du firmware depuis le site officiel de Chauvet, puis suivez les instructions fournies dans le manuel d'utilisation pour procéder à la mise à jour.

Est-il possible d'utiliser l'ÉPIX Drive 900 sans contrôleur DMX ?

Oui, l'ÉPIX Drive 900 peut fonctionner en mode autonome, mais certaines fonctionnalités avancées nécessitent un contrôleur DMX pour un contrôle complet.

Que faire si les lumières ne s'allument pas ?

Vérifiez que l'appareil est correctement alimenté et que les connexions sont sécurisées. Assurez-vous également que les dispositifs connectés sont en bon état de fonctionnement et que les paramètres sont correctement configurés.

Comment puis-je réinitialiser l'ÉPIX Drive 900 aux paramètres d'usine ?

Pour réinitialiser l'ÉPIX Drive 900, maintenez enfoncé le bouton de réinitialisation pendant environ 10 secondes jusqu'à ce que l'écran clignote, puis relâchez-le.

Quel type d'alimentation est nécessaire pour l'ÉPIX Drive 900 ?

L'ÉPIX Drive 900 nécessite une alimentation de 100-240 V AC, 50/60 Hz. Assurez-vous d'utiliser une source d'alimentation appropriée pour éviter d'endommager l'appareil.

Où puis-je trouver le manuel d'utilisation du Chauvet ÉPIX Drive 900 ?

Le manuel d'utilisation est disponible en téléchargement sur le site officiel de Chauvet dans la section support ou produits.

MODE D'EMPLOI ÉPIX Drive 900 Chauvet

A propos de ce manuel Le Manuel de Référence (MR) du ÉPIX Drive 900 reprend des informations de base sur cet appareil notamment en matière de montage, d'options de menu et de valeurs DMX. Veuillez télécharger le manuel d'utilisation à partir du site internet www.chauvetprofessional.com pour plus de détails. Clause de non Responsabilité Les informations et caractéristiques contenues dans ce MR sont sujettes à modification sans préavis. GARANTIE LIMITÉE

CONDITIONS GÉNÉRALES COMPLÈTES. Pour les clients aux États-Unis et au Mexique : www.chauvetlighting.com/warranty-registration. Pour les clients du Royaume-Uni, de la République d'Irlande, de la Belgique, des Pays- Bas, du Luxembourg, de la France et de l'Allemagne : www.chauvetlighting.eu/warranty-registration. Chauvet garantit que cet appareil est exempt de défauts de matériaux et de fabrication dans des conditions normales d'utilisation, pendant la période spécifiée dans la garantie limitée complète consultable sur notr e site Internet et sous réserve des exclusions et limitations qui y sont énoncées. Cette garantie ne s'applique qu'à l'acheteur initial du produit et n'est pas transférable. Pour exercer les droits prévus par cette garantie, vous devez fournir une preuve d 'achat sous la forme d'un reçu de vente original d'un revendeur autorisé qui indique le nom du produit et la date d'achat. IL N'EXISTE AUCUNE AUTRE GARANTIE EXPRESSE OU IMPLICITE. Cette garantie vous confère des droits légaux spécifique. Vous pouvez égalem ent bénéficier d'autres droits qui varient selon les états et les pays. Cette garantie n'est valable qu'aux États-Unis, au Royaume

Uni, en République d'Irlande, en Belgique, aux Pays- Bas, au Luxembourg, en France, en Allemagne et au Mexique. Pour connaître les conditions de garantie dans d'autres pays, veuillez consulter votre revendeur local. Consignes de Sécurité

• NE PAS ouvrir cet appareil. Il ne contient aucune pièce réparable par l'utilisateur.

• Durant les périodes de non-utilisation, pour éviter toute usure inutile et pour prolonger la durée de vie, déconnectez entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.

• ATTENTION : Le boîtier de ce produit peut devenir chaud lorsque les lumières sont en fonctionnement.

• Ne recouvrez pas les fentes de ventilation lors du fonctionnement pour éviter toute surchauffe interne.

• Installez cet appareil dans un endroit bien ventilé à au moins 50 cm (20 po) des surfaces adjacentes.

• NE PAS laisser de matière inflamma ble à moins de 50 cm de cet appareil lorsqu'il est en fonctionnement ou tout simplement branché.

• ATTENTION : Lorsque l'appareil est déplacé d'un environnement à température extrême à un autre (par exemple d'un camion froid vers une salle de bal chaude et humide), de la condensation peut se former sur les composants électriques internes. Pour éviter de causer des dommages, laissez l'appareil s'acclimater entièrement au milieu environnant avant de le mettre sous tension.

• UTILISEZ un câble de sécurité lors du montage de cet appareil en hauteur.

• NE faites PAS fonctionner cet appareil en extérieur ou à tout endroit où de la poussière, une chaleur excessive, de l'eau ou de l'humidité pourraient l'endommager. (IP20)

• NE PAS utiliser cet appareil si le boîtier, les ports d'entrée/sortie ou les câbles paraissent endommagés. Faites remplacer les pièces endommagées dès que possible par un technicien agréé par Chauvet.

• Ne connectez jamais l'appareil à un variateur ou un rhéostat.

• Cet appareil DOIT être relié à un circuit mis à la terre et protégé.

• En cas de sérieux problèmes de fonctionnement, arrêtez l'appareil immédiatement.

• La température ambiante maximale est de 45 °C (113 °F). Ne faites pas fonctionner cet appareil à des températures plus élevées. Nous contacter

En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Benelux, de la France, de l’Allemagne, ou du Mexique, contactez votre fournisseur si vous avez besoin d'assistance ou pour retourner un appareil. Référez-vous à Contact Us à la fin de ce MR pour obtenir des informations pour nous contacter.ÉPIX Drive 900 MR FR

• Sachet de vis pour pattes de fixation

• Pieds en caoutchouc (4)

Dans l'éventualité de pièce(s) manquante(s), veuillez contacter le revendeur chez qui vous avez acheté l'appareil. Vue d'ensemble de l'appareil

Alimentation CA Cet appareil est doté d'une alimentation universelle qui peut prendre en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz. Chaînage électrique

Vous pouvez relier jusqu'à 6 appareils ÉPIX Drive 900 sur du 120V, 11 appareils sur du 208V ou 12 appareils sur du 230V. Ne jamais dépasser la recommandation. Les câbles de chaînage électrique peuvent être achetés séparément. Prise CA Connexion Câble (USA) Câble (Europe) Couleur de vis Phase CA Noir Marron Jaune/Laiton Neutre CA Blanc Bleu Argent Terre CA Vert/Jaune Vert/Jaune Vert

Durant les périodes de non-utilisation, pour éviter toute usure inutile et pour prolonger la durée de vie, déconnectez entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur. Remplacement du fusible

1. Débranchez cet appareil.

2. Avec un tournevis plat, dévissez le capuchon du porte-fusible du boîtier.

3. Remplacez le fusible grillé par un fusible en bon état, de même type et de

4. Remettez en place et vissez le capuchon du porte-fusible, puis rebranchez.

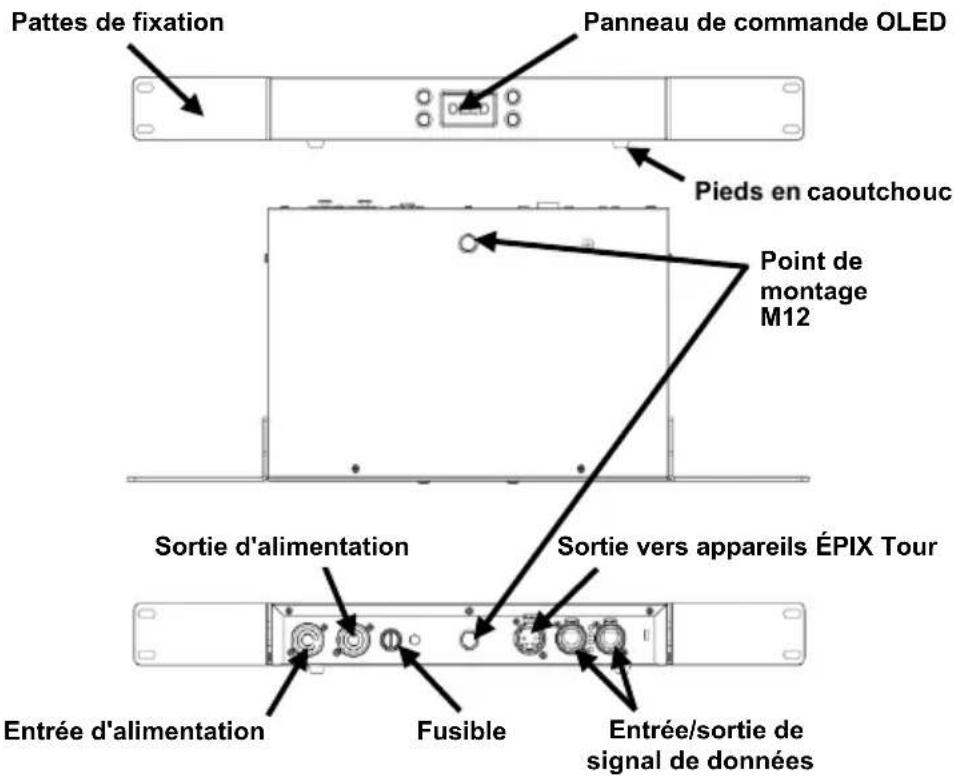

Panneau de commande OLED Pieds en caoutchouc Pattes de fixation Point de montage M12 Entrée/sortie de signal de données Sortie vers appareils ÉPIX Tour Fusible Entrée d'alimentation Sortie d'alimentationÉPIX Drive 900 MR FR

Connexions du signal

Le ÉPIX Drive 900 peut être relié à un contrôleur ou à un logiciel de contrôleur à l'aide d'une connexion Ethernet. Même en cas d'utilisation du ÉPIX Drive 900 conjointement avec d'autres appareils compatibles avec les protocoles Art- Net™, sACN ou Kling- Net, chaque appareil peut être contrôlé individuellement sur un même réseau. Veuillez consulter le manuel d'utilisation pour plus d'informations sur la connexion et la configuration de l'appareil avec ces signaux. Personnalités de contrôle Le ÉPIX Drive 900 utilise les protocoles Art-Net™ et sACN pour ses personnalités de contrôle : Personnalité Canaux Description Pixel 3 par LED (150 par ÉPIX Strip Tour) (450 par ÉPIX Bar Tour) Contrôle total des pixels 7-CH-Drive 7 Gradateur, programmes automatiques et stroboscope 8-CH-fixture 8 par produit ÉPIX Gradateur, programmes automatiques, stroboscope et vitesse de gradation 5-Section 15 par produit ÉPIX Contrôle de la sortie LED en 5 sections de LED 10-Section 30 par produit ÉPIX Contrôle de la sortie LED en 10 sections de LED 25-Section 75 par produit ÉPIX Contrôle de la sortie LED en 25 sections de LED 50-Section 150 par produit ÉPIX Contrôle de la sortie LED en 50 sections de LED

Dans les modes « LED Section », tous les appareils ÉPIX s'ajustent sur le même nombre de canaux. Par exemple, en mode 10 sections, un ÉPIX Bar Tour sera contrôlé avec 10 sections de 15 LED, alors qu'un ÉPIX Strip IP 50 sera contrôlé en 10 sections de 5 LED. Connexion Art-Net™

Art-Net™ est un protocole Ethernet par TCP/IP qui permet de transférer de grandes quantités de données DMX512 en utilisant une connexion etherCON RJ45 sur un grand réseau. Une introduction au protocole Art-Net™ est disponible sur le site internet www.chauvetprofessional.com. Art- Net™ conçu et droit d'auteur par Artistic Licence Holdings Ltd.

Cet appareil n'a pas été conçu pour répondre aux contrôleurs émettant en mode Broadcast (diffusion) via le protocole Art-Net™. Pour obtenir les meilleurs résultats, utilisez le mode Unicast. Pour plus d'informations sur le protocole de contrôle utilisé par votre contrôleur, veuillez contacter le fabricant de votre contrôleur. Connexion Kling- Net

Kling-Net est un protocole réseau qui permet la configuration automatique des appareils d'affichage en utilisant une connexion Ethernet etherCON RJ45. Référez- vous au manuel du logiciel ArKaos pour des instructions détaillées sur la programmation de cet appareil.

Pour un fonctionnement sans problème, le protocole ArKaos Kling-Net nécessite l'utilisation d'une carte réseau Ethernet gigabit (1000 Mbps) et d'un routeur. Connexion sACN Également appelé ANSI E1.31, le streaming ACN est un protocole Ethernet qui utilise les couches et le formatage de l'Architecture for Control Networks pour transporter des données DMX512 par IP ou tout autre réseau compatible ACN.ÉPIX Drive 900 MR FR

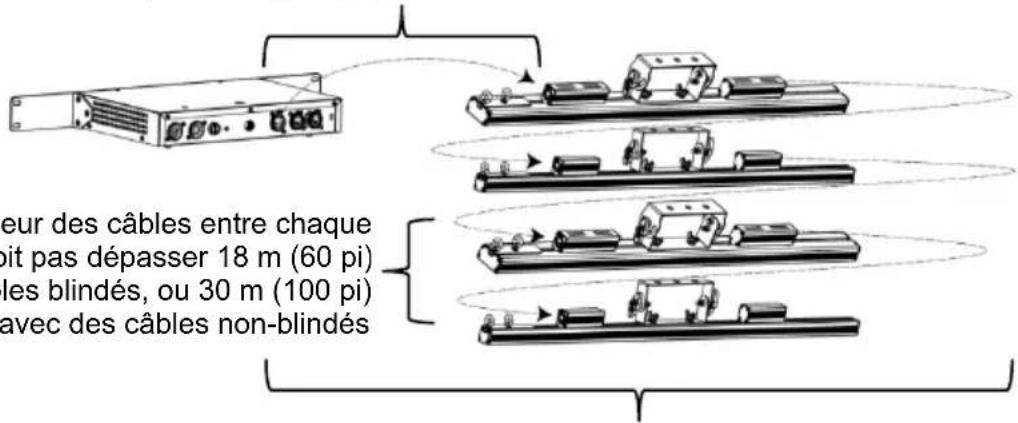

Connexion d'appareils ÉPIX Le ÉPIX Drive 900 est l'alimentation de la gamme d'appareils ÉPIX Tour et ÉPIX IP. Chaque appareil doit être chaîné électriquement en série.

• Le ÉPIX Drive 900 peut prendre en charge de nombreux appareils chaînés électriquement dans diverses configurations. Voici quelques exemples de configuration:

• 4 appareils ÉPIX Bar Tour et 6 appareils ÉPIX Strip Tour.

• 15 appareils ÉPIX Strip Tour et 1 appareil ÉPIX Bar Tour.

• Assurez-vous que la longueur totale de câbles blindés XLR à 4 broches utilisés pour les connexion ne dépasse pas 64 m (210 pi). L'utilisatio n de câble non blindés augmente la longueur maximale de câble jusqu'à 91 m (300 pi) tel qu'indiqué dans le schéma ci-dessus. Veuillez télécharger le manuel d'utilisation à l'adresse www.chauvetprofessional.com pour plus de détails.

• Les câbles « Scroller » standard à 4 broches sont en règle générale blindés.

• L'utilisation de câbles avec protection IP sont recommandés pour l'utilisation des produits ÉPIX IP.

1 = Puissance + 2 = Données +

(Calibre AWG 16 ou plus) (Calibre 18 –24) (Calibre 18 –24) (Calibre AWG 16 ou plus) Câbles d'intérieur La longueur totale de câbles ne doit pas dépasser 64 m (210 pi) avec des câbles blindés, ou 91 m (300 pi) avec des câbles non blindés La longueur des câbles entre chaque appareil ne doit pas dépasser 18 m (60 pi) avec des câbles blindés, ou 30 m (100 pi) avec des câbles non-blindés La longueur des câbles entre le ÉPIX Drive 900 et le 1er appareil ne doit pas dépasser 20 m (65 pi) avec des câbles blindés, ou 45 m (150 pi) avec des câbles non-blindésÉPIX Drive 900 MR FR

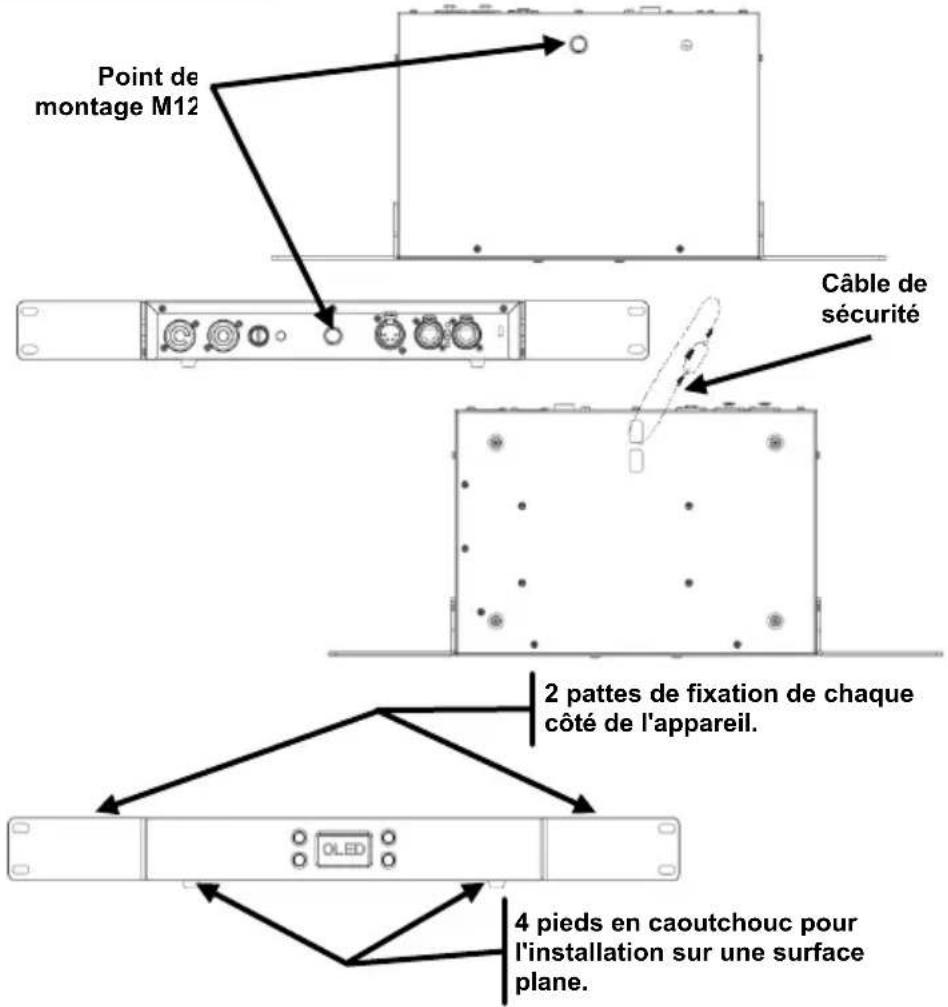

Montage Veuillez lire les Consignes de sécurité avant de monter cet appareil. Utilisez au moins un point de fixation par appareil. Assurez- vous que les fixations de montage peuvent supporter le poids de l'appareil. Pour prend re connaissance de la gamme de pinces de montage CHAUVET Professional, veuillez consulter le site internet à l'adresse http://trusst.com/products/. Les pattes de fixation ne sont pas livrés montés sur l'appareil. Schéma de montage de l'appareil

Recommandations pour le montage Chauvet préconise de suivre les recommandations suivantes lors du montage de cet appareil:

• Assurez-vous de monter ce produit à l'écart de toute matière inflammable comme indiqué dans la section Consignes de sécurité.

• Ne montez jamais l'appareil dans des endroits où la pluie, une humidité élevée, des changements de température extrêmes ou un manque de ventilation pourraient endommager l'appareil.

• Avant de choisir un emplacement, assurez-vous toujours qu'il soit facile d'accéder à l'appareil pour l'entretien et la programmation.

• Assurez-vous que la structure ou la surface sur laquelle vous installez l'appareil peut supporter le poids de l'appareil (voir la Manuel d’utilisation).

• En cas de montage de l'appareil en hauteur, veillez à toujours utiliser un câble de sécurité. Installez l'appareil de manière sécurisée à un point d'accroche, tel qu'une plateforme élevée ou une structure truss.

• Lors du montage du produit sur une structure, vous devez utiliser une pince de fixation de la capacité en poids appropriée.

• Lors de l'installation de cet appareil au sol, assurez-vous de tenir l'appareil et les câbles à l'écart des personnes et des véhicules.

Point de montage M12 Câble de sécurité 2 pattes de fixation de chaque côté de l'appareil.

4 pieds en caoutchouc pour l'installation sur une surface plane.ÉPIX Drive 900 MR FR

Description du panneau

Bouton Fonction <MENU> Permet de sortir du menu ou de la fonction en cours et de naviguer vers le bas dans la liste de menu principal. <ENTER> Active l'entrée de menu actuellement affichée ou confirme la valeur actuellement sélectionnée pour la fonction en cours de sélection. <UP> Permet de naviguer vers le haut dans la liste du menu ou d'incrémenter une valeur numérique dans une fonction. <DOWN> Permet de naviguer vers le bas dans la liste du menu ou de décrémenter une valeur numérique dans une fonction.

Permet de trouver et d'adresser automatiquement les appareils Yes View Linked Fixture

Affiche les appareils connectés dans l'ordre ** - L'affichage indique ÉPIX Strip tour, ÉPIX Bar Tour ou rien du tout LED Output

Off Permet d'éteindre toutes les LED Red LED rouges au maximum Green LED vertes au maximum Blue LED bleues au maximum White LED blanches au maximum Fade Roulement de couleur en fondu au maximum Scroll Roulement arc-en-ciel au maximum Protocol Art-Net Permet de sélectionner le protocole et de déterminer quelles autres options de menu sont disponibles Kling-Net sACN Display Inverse

Permet de faire tourner l'affichage de 180° Yes Factory Reset

Permet de réinitialiser l'appareil aux réglages d'usine Yes Ethernet Setting Personality Pixel Permet de définir la personnalité de contrôle (voir Personnalités de contrôle) 7-CH-Drive 8-CH-fixture 5-Section 10-Section 25-Section 50-Section Universe 000–246 (Art-Net™) 001–247 (sACN) Permet de définir les 6 univers Art-Net™ ou sACN consécutifs les plus bas auxquels le ÉPIX Drive 900 est affecté IP Address IP Address #1 _ _ _*.x.x.x *1–126 (Art-Net™)

*1–255 (sACN) x = 0–255 Permet de définir les adresses IP du ÉPIX Drive 900. Remarque : Les adresses ne peuvent pas être les mêmes IP Address #2 IP Address #3 IP Address #4 IP Address #5 IP Address #6 DMX Address 1–506 Permet de sélectionner l'adresse de démarrage

Chaque ÉPIX Drive 900 utilise 6 univers consécutifs qui sont affectés à partir du niveau principal de l'univers de départ.ÉPIX Drive 900 MR FR

Control Values Mode « Pixel »

Canal Fonction Valeur Pourcentage/Paramétrage

Mode « 7- CH-Drive »

Canal Fonction Valeur Pourcentage/Paramétrage

Programmes automatiques

Programme automatique 1

Programme automatique 2

Programme automatique 3

Programme automatique 4

Programme automatique 5

Programme automatique 6

Programme automatique 7

Programme automatique 8

Programme automatique 9

Programme automatique 10

Programme automatique 11

Programme automatique 12

Programme automatique 13

Programme automatique 14

Programme automatique 15

Programme automatique 16

Programme automatique 17

Mode « 8- CH-fixture »

Canal Fonction Valeur Pourcentage/Paramétrage

Programmes automatiques

Programme automatique 1

Programme automatique 2

Programme automatique 3

Programme automatique 4

Programme automatique 5

Programme automatique 6

Programme automatique 7

Programme automatique 8

Programme automatique 9

Programme automatique 10

Programme automatique 11

Programme automatique 12

Programme automatique 13

Programme automatique 14

Programme automatique 15

Programme automatique 16

Programme automatique 17

Stroboscope, lente à rapide

(15 canaux par produit ÉPIX)

Canal Fonction Valeur Pourcentage/Paramétrage

Mode « 10- Section »

(30 canaux par produit ÉPIX)

Canal Fonction Valeur Pourcentage/Paramétrage

Mode « 25- Section »

(75 canaux par produit ÉPIX)

Canal Fonction Valeur Pourcentage/Paramétrage

Canal Fonction Valeur Pourcentage/Paramétrage

Mode « 50- Section »

Canal Fonction Valeur Pourcentage/Paramétrage

Canal Fonction Valeur Pourcentage/Paramétrage

Canal Fonction Valeur Pourcentage/Paramétrage
