MANUAL DE USUARIO ÉPIX Drive 900 Chauvet

La guía de referencia rápida (GRR) del ÉPIX Drive 900 contiene información básica sobre el producto, como conexión, montaje, opciones de menú y valores DMX. Descargue el manual de usuario de www.chauvetprofessional.com para una información más detallada.

Exención de responsabilidad

La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.

GARANTÍA LIMITADA

PARA VER EL REGISTRO DE GARANTÍA Y LOS TÉRMINOS Y CONDICIONES COMPLETOS, VISITE NUESTRO SITIO WEB.

Para clientes en los Estados Unidos y México: www.chauvetlighting.com/warranty-registration. Para clientes en Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia y Alemania: www.chauvetlighting.eu/warranty-registration.

Chauvet garantiza que este producto estará libre de defectos de material y mano de obra en condiciones de uso normales, durante el periodo especificado, sujeto siempre a las exclusiones y limitaciones establecidas en la garantía limitada completa de nuestro sitio web. Esta garantía se concede únicamente al comprador original del producto y no es transferible. Para ejercer los derechos que otorga esta garantía, usted debe proporcionar una prueba de compra en forma de un recibo de compra original, expedido por un distribuidor autorizado, donde figure el nombre del producto y la fecha de compra. NO EXISTEN OTRAS GARANTÍAS EXPRESAS NI IMPLÍCITAS. Esta garantía le otorga derechos legales específicos. Es posible que a usted le asistan otros derechos, que variarán dependiendo del estado o del país. Esta garantía solamente es válida en los Estados Unidos. Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia, Alemania y México. Para conocer los términos de garantía en otros países, consulte a su distribuidor local.

Notas de seguridad

  • NO abra este producto. No contiene piezas reparables por el usuario.
  • Para evitar un desgaste innecesario y alargar su vida útil, desconecte completamente el producto de la alimentación mediante el interruptor o desenchufándolo durante periodos en que no se use.
  • ATENCIÓN: la carcasa de este producto puede estar caliente cuando las luces están en funcionamiento.
  • No cubra las ranuras de ventilación cuando esté funcionando, para evitar sobrecalentamiento interno.
  • Monte este producto en una ubicación con ventilación adecuada, al menos a 20 in (50 cm) de superficies adyacentes.
  • NO deje ningún material inflamable a menos de 50 cm de este producto mientras esté funcionando o conectado a la alimentación.
  • ATENCIÓN: cuando traslade el producto desde ambientes de temperatura extrema (p. ej., desde un camión frío a una sala de fiestas húmeda y caliente) se puede formar condensación en la electrónica interna del producto. Para evitar que se produzca un fallo, deje que el producto se aclimate totalmente al entorno antes de conectar la alimentación.
  • USE un cable de seguridad cuando monte este producto en lo alto.
  • NO ponga en funcionamiento este producto en el exterior o en cualquier ubicación en la que el polvo, calor excesivo, agua o humedad puedan afectarlo (IP20).
  • NO ponga en funcionamiento este producto si la carcasa, puertos de E/S o cables parecen dañados. Haga que un técnico autorizado por Chauvet sustituya todas las piezas estropeadas.
  • NO conecte este producto a un atenuador o reóstato.
  • Conecte este producto SOLO a un circuito con toma de tierra y protegido.
  • En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.
  • La temperatura ambiente máxima es de 113 °F (45 °C). No haga funcionar este producto a temperaturas más altas.

Contacto

Fuera de EE. UU., Reino Unido, Irlanda, Benelux, Francia, Alemania o México póngase en contacto con su distribuidor para solicitar asistencia o devolver un producto. Consulte Contact Us al final de este GRR para información de contacto.

Qué va incluido

  • ÉPIX Drive 900
    • Cable de alimentación Neutrik powerCON
  • Orejas de rack (2)

• Bolsa con tornillos de orejas de rack
- Pies de goma (4)
- Guía de referencia rápida

Chauvet ÉPIX Drive 900 - Qué va incluido - 1

Si faltan piezas, póngase en contacto con el distribuidor local donde adquirió el producto.

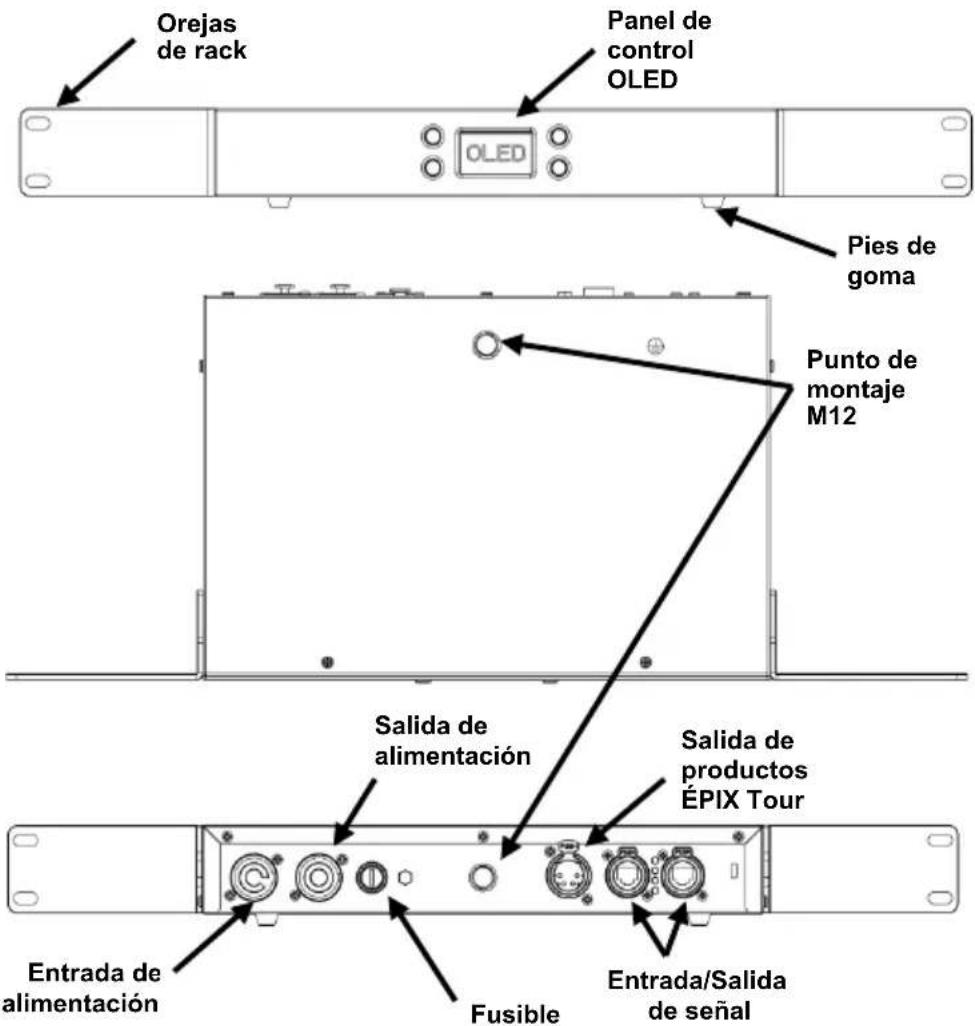

Vista general del producto

Chauvet ÉPIX Drive 900 - Vista general del producto - 1

text_image Orejas de rack Panel de control OLED Pies de goma Punto de montaje M12 Salida de alimentación Salida de productos ÉPIX Tour Entrada de alimentación Fusible Entrada/Salida de señal

Corriente alterna

Este producto tiene una fuente de alimentación con detección automática que puede funcionar con un rango de tensión de entrada de 100–240 VCA, 50/60 Hz.

Alimentación en cadena

Puede enlazar hasta 6 productos ÉPIX Drive 900 a 120 V; 11 productos a 208 V; o 12 productos a 230 V. Nunca sobrepase esta cantidad. Los cables de alimentación en cadena se pueden adquirir por separado.

Enchufe CA

ConexiónCable (EE. UU.)Cable (Europa)Color del tornillo
CA cargadoNegroMarrónAmarillo/Latón
CA NeutroBlancoAzulPlata
CA TierraVerde/AmarilloVerde/AmarilloVerde

Chauvet ÉPIX Drive 900 - Enchufe CA - 1

Para evitar un desgaste innecesario y alargar su vida útil, desconecte completamente el producto de la alimentación mediante el interruptor o desenchufándolo durante periodos en que no se use.

Sustitución del fusible

  1. Desconecte este producto de la alimentación.
  2. Utilizando un destornillador plano, desatornille la tapa del portafusibles de la carcasa.
  3. Quite el fusible fundido del portafusibles y sustitúyalo con uno nuevo del mismo tipo y categoría.
  4. Vuelva a atornillar la tapa del portafusibles en su sitio y conecte de nuevo la alimentación.

Conexiones de señal

El ÉPIX Drive 900 puede vincularse a un controlador o al software de un controlador mediante una conexión Ethernet. Si está usando el ÉPIX Drive 900 con otros productos compatibles con Art-Net™, sACN o Kling-Netcon este puede controlar cada uno individualmente en una sola red. Consulte el Manual de usuario para obtener información sobre cómo conectar y configurar el producto para estas señales.

Personalidades El ÉPIX Drive 900 utiliza Art-Net™ y sACN para sus personalidades de control: de control

PersonalidadCanalesDescripción
Pixel3 por LED(150 por EPIX Strip Tour)(450 por ÉPIX Bar Tour)Control de píxel completo
7-CH-Drive7Atenuador, programas automáticos y estroboscopio
8-CH-fixture8 por producto ÉPIXAtenuador, programas automáticos, estroboscopio y velocidad de atenuador
5-Section15 por producto ÉPIXControla la salida LED en 5 secciones de LED
10-Section30 por producto ÉPIXControla la salida LED en 10 secciones de LED
25-Section75 por producto ÉPIXControla la salida LED en 25 secciones de LED
50-Section150 por producto ÉPIXControla la salida LED en 50 secciones de LED

Chauvet ÉPIX Drive 900 - Conexiones de señal - 1

En los modos de sección LED, todos los productos ÉPIX se escalan al mismo número de canales. Por ejemplo: en el modo de 10 secciones, un ÉPIX Bar Tour se controlará en 10 secciones de 15 LED, mientras que un ÉPIX Strip IP 50 se controlará en 10 secciones de 5 LED.

Conexión Art-Net™

Art-Net™ es un protocolo Ethernet que utiliza TCP/IP para transferir gran cantidad de datos DMX512 usando una conexión etherCON RJ45 sobre una red de gran tamaño. Hay disponible un documento sobre el protocolo Art-Net™ desde www.chauvetprofessional.com. Art-Net™ diseñado y copyright por Artistic Licence Holdings Ltd.

Chauvet ÉPIX Drive 900 - Conexión Art-Net™ - 1

Este producto no está diseñado para responder a controladores que emiten en modo broadcast a través de Art-Net™. Para mejores resultados, utilice modo unicast. Para obtener información sobre qué protocolo de control utiliza su controlador, póngase en contacto con el fabricante de su controlador.

Conexión sACN

También conocido como ANSI E1.31, el streaming ACN es un protocolo Ethernet que usa las capas y formato de Architecture for Control Networks (arquitectura para redes de control) para transportar datos DMX512 sobre IP o cualquier otra red compatible con ACN.

Conexión Kling-Net

Kling-Net es un protocolo de red que permite la autoconfiguración de los dispositivos de imagen usando una conexión Ethernet etherCON RJ45. Consulte el manual del software ArKaos para instrucciones detalladas sobre la programación de este producto.

Chauvet ÉPIX Drive 900 - Conexión Kling-Net - 1

Para un funcionamiento fluido, ArKaos Kling-Net precisa una tarjeta Ethernet a gigabit (1000 Mbps) y un router de red.

Conexión de El ÉPIX Drive 900 es la fuente de alimentación para la serie de productos ÉPIX productos ÉPIX Tour y ÉPIX IP. Cada producto se debe alimentar en cadena en serie.

La longitud de los cables entre el ÉPIX Drive 900 y el 1er producto no debe superar los 65 ft (20 m) si son apantallados o los 150 ft (45 m) si no son apantallados

Chauvet ÉPIX Drive 900 - Conexión de El ÉPIX Drive 900 es la fuente de alimentación para la serie de productos ÉPIX productos ÉPIX Tour y ÉPIX IP. Cada producto se debe alimentar en cadena en serie. - 1
    note1["e los cables entre productos superar los 60 ft (18 m) si son o los 100 ft (30 m) si no son apantallados"]
    note2["e los cables entre productos superar los 60 ft (18 m) si son o los 100 ft (30 m) si no son apantallados"]

La longitud total de los cables no puede superar los 210 ft (64 m) si son apantallados o los 300 ft (91 m) si no son apantallados

Chauvet ÉPIX Drive 900 - Conexión de El ÉPIX Drive 900 es la fuente de alimentación para la serie de productos ÉPIX productos ÉPIX Tour y ÉPIX IP. Cada producto se debe alimentar en cadena en serie. - 2

text_image 1 2 3 4

Cables de interior

1 = Poder + (16 AWG o más grande)
2 = Datos + (18–24 AWG)
3 = Datos - (18–24 AWG)
4 = Poder - (16 AWG o más grande)

- El ÉPIX Drive 900 admite varios productos ÉPIX conectados en cadena en las distintas configuraciones. Configuraciones de ejemplo:

• 18 productos ÉPIX Strip Tour.
• 36 productos ÉPIX Strip Tour 50.
• 6 productos ÉPIX Bar Tour o productos ÉPIX Strip IP 50.
• 12 productos ÉPIX Strip IP 50.
• 4 productos ÉPIX Bar Tour y 6 productos ÉPIX Strip Tour.
• 15 productos ÉPIX Strip Tour y 1 producto ÉPIX Bar Tour.

- Asegúrese de que la longitud total de los cables de conexión XLR apantallados no supera los 210 ft (64 m). El uso de cables apantallados aumentará las longitudes máximas de cable a 300 ft (91 m) como se indica en el diagrama de arriba. Descargue el manual de usuario de www.chauvetprofessional.com para una información más detallada.

Chauvet ÉPIX Drive 900 - Cables de interior - 1

Chauvet ÉPIX Drive 900 - Cables de interior - 2

  • Los «cables en rollo» XLR de 4 pines estándar son normalmente apantallados.
  • Se recomiendan cables con protección IP cuando se utilicen productos ÉPIX IP.

Montaje

Antes de montar este producto, lea las Notas de seguridad. Utilice al menos un punto de montaje por producto. Asegúrese de que las abrazaderas de montaje son capaces de soportar el peso del producto. Para nuestra línea de abrazaderas de montaje CHAUVET Professional, visite http://trusst.com/products/. Las orejas de montaje en rack no se suministran conectadas al producto.

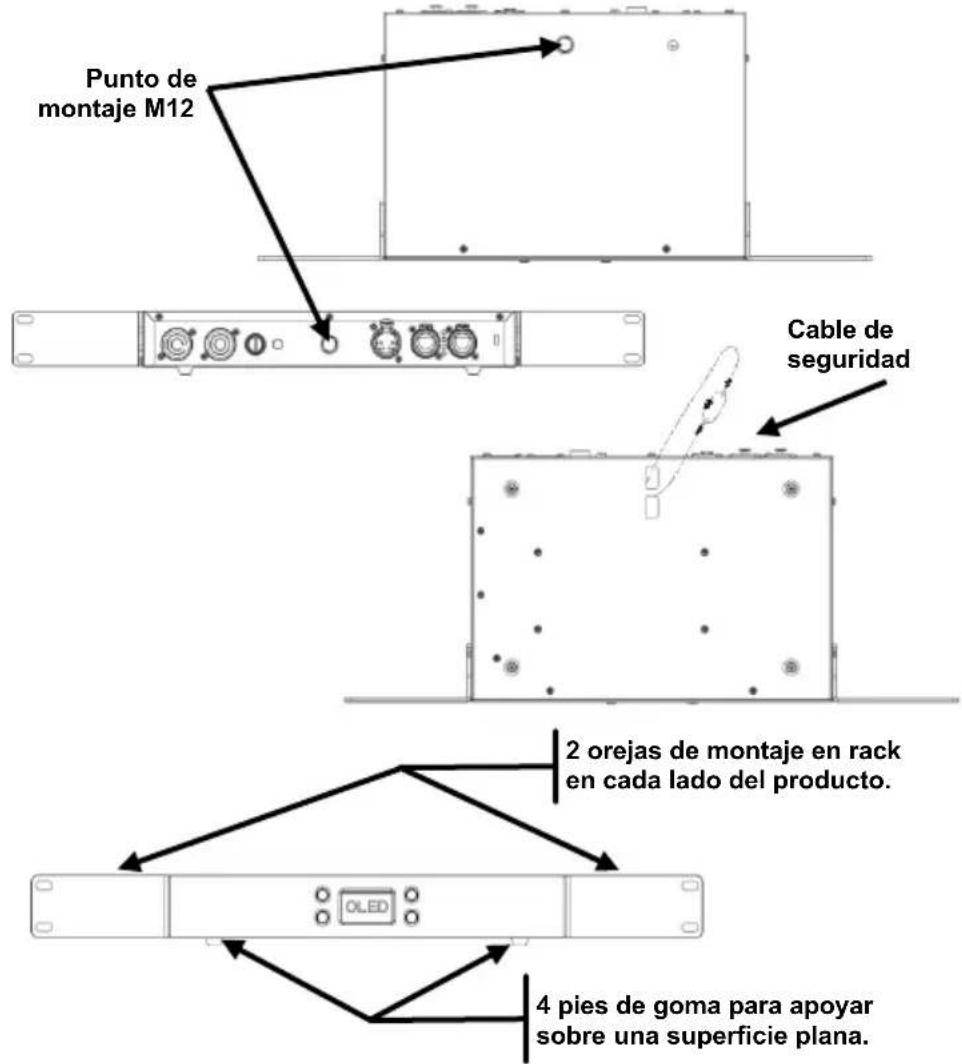

Diagrama de montaje del producto
Chauvet ÉPIX Drive 900 - Montaje - 1

text_image Punto de montaje M12 Cable de seguridad 2 orejas de montaje en rack en cada lado del producto. 4 pies de goma para apoyar sobre una superficie plana.

Directrices de Chauvet recomienda seguir las siguientes indicaciones cuando monte el producto:

montaje

  • Asegúrese de montar este producto apartado de cualquier material inflamable, como se indica en la sección de Notas de seguridad.
  • Nunca monte en lugares donde la lluvia, humedad alta, cambios extremos de temperatura o ventilación limitada puedan afectar al producto.
  • Antes de decidir una ubicación, asegúrese siempre de que hay fácil acceso al producto para su mantenimiento y programación.
  • Asegúrese de que la estructura o superficie sobre la que está montando el producto puede soportar su peso (vea las Manual de Usuario).
  • Cuando monte este producto en alto, use siempre un cable de seguridad. Monte el producto con seguridad a un punto de anclaje, como una plataforma elevada o un truss.
  • Cuando cuelgue el producto de un truss, debe usar una abrazadera de montaje con la resistencia al peso adecuada.
  • Cuando monte el producto en el suelo, asegúrese de que el producto y los cables estén fuera del alcance de personas y vehículos.
Descripción del panel de controlBotónFunción
Sale del menú o función actual y se desplaza hacia abajo por la lista del nivel principal
Habilita el menú actualmente en pantalla o configura el valor seleccionado actualmente dentro de la función seleccionada
Navega hacia arriba por la lista de menú o aumenta el valor numérico cuando está en una función
Navega hacia abajo por la lista de menú o disminuye el valor numérico cuando está en una función

Mapa de menú

Nivel principalNiveles de programaciónDescripción
Auto AddressNoEncuentra los productos y les asigna dirección automáticamente
Yes
View Linked Fixture1. _** - 36. _**Muestra los productos conectados en orden** - En la pantalla aparecerá el nombre del producto o nada
LED OutputOffApaga toda la emisión LED
RedLED rojos a plena potencia
GreenLED verdes a plena potencia
BlueLED azules a plena potencia
WhiteLED blancos a plena potencia
FadeFade de rotación de color al máximo
ScrollRollo arco iris a plena potencia
ProtocolArt-NetSelecciona el protocolo y determina qué otras opciones de menú están disponibles
Kling-Net
sACN
Display InverseNoGira la pantalla 180 grados
Yes
Factory ResetNoReinicia el producto a los valores de fábrica
Yes
Ethernet SettingPersonalityPixelConfigura la personalidad de control (véase Personalidades de control)
7-CH-Drive
8-CH-fixture
5-Section
10-Section
25-Section
50-Section
Universe000-246 (Art-NetTM)001-247 (sACN)Configura el más bajo de los 6 universos Art-NetTM o sACN consecutivos a los que se asigna el ÉPIX Drive 900
IP AddressIP Address #1__*.x.x.x*1-126 (Art-NetTM)*1-255 (sACN)x = 0-255Configura las direcciones IP para el ÉPIX Drive 900Nota: todas las direcciones deben ser únicas
IP Address #2
IP Address #3
IP Address #4
IP Address #5
IP Address #6
DMX Address1-506Selecciona la dirección DMX de inicio

Chauvet ÉPIX Drive 900 - montaje - 1

Cada ÉPIX Drive 900 utiliza 6 universos consecutivos que se asignan desde Iniciar universo del nivel principal.

Valores de Control

Modo"Pixel"(3 canales por LED)CanalFunciónValorPorcentaje/Configuración
1Rojo 1000 ⇔ 2550-100%
2Verde 1000 ⇔ 2550-100%
3Azul 1000 ⇔ 2550-100%
4Rojo 2000 ⇔ 2550-100%
5Verde 2000 ⇔ 2550-100%
6Azul 2000 ⇔ 2550-100%
7Rojo 3000 ⇔ 2550-100%
8Verde 3000 ⇔ 2550-100%
9Azul 3000 ⇔ 2550-100%
10Rojo 4000 ⇔ 2550-100%
11Verde 4000 ⇔ 2550-100%
12Azul 4000 ⇔ 2550-100%
13Rojo 5000 ⇔ 2550-100%
14Verde 5000 ⇔ 2550-100%
15Azul 5000 ⇔ 2550-100%
16Rojo 6000 ⇔ 2550-100%
17Verde 6000 ⇔ 2550-100%
18Azul 6000 ⇔ 2550-100%
19Rojo 7000 ⇔ 2550-100%
20Verde 7000 ⇔ 2550-100%
21Azul 7000 ⇔ 2550-100%
22Rojo 8000 ⇔ 2550-100%
23Verde 8000 ⇔ 2550-100%
24Azul 8000 ⇔ 2550-100%
25Rojo 9000 ⇔ 2550-100%
26Verde 9000 ⇔ 2550-100%
27Azul 9000 ⇔ 2550-100%
28Rojo 10000 ⇔ 2550-100%
29Verde 10000 ⇔ 2550-100%
30Azul 10000 ⇔ 2550-100%
............
433Rojo 145000 ⇔ 2550-100%
434Verde 145000 ⇔ 2550-100%
435Azul 145000 ⇔ 2550-100%
436Rojo 146000 ⇔ 2550-100%
437Verde 146000 ⇔ 2550-100%
438Azul 146000 ⇔ 2550-100%
439Rojo 147000 ⇔ 2550-100%
440Verde 147000 ⇔ 2550-100%
441Azul 147000 ⇔ 2550-100%
442Rojo 148000 ⇔ 2550-100%
443Verde 148000 ⇔ 2550-100%
444Azul 148000 ⇔ 2550-100%
445Rojo 149000 ⇔ 2550-100%
446Verde 149000 ⇔ 2550-100%
447Azul 149000 ⇔ 2550-100%
448Rojo 150000 ⇔ 2550-100%
449Verde 150000 ⇔ 2550-100%
450Azul 150000 ⇔ 2550-100%
Modo “7-CH-Drive”CanalFunciónValorPorcentaje/Configuración
1Atenuador000 ⇔ 2550–100%
2Rojo000 ⇔ 2550–100%
3Verde000 ⇔ 2550–100%
4Azul000 ⇔ 2550–100%
5Programas automáticos000 ⇔ 010Sin función
011 ⇔ 024Programa automático 1
025 ⇔ 038Programa automático 2
039 ⇔ 051Programa automático 3
052 ⇔ 065Programa automático 4
066 ⇔ 078Programa automático 5
079 ⇔ 092Programa automático 6
093 ⇔ 105Programa automático 7
106 ⇔ 119Programa automático 8
120 ⇔ 133Programa automático 9
134 ⇔ 146Programa automático 10
147 ⇔ 160Programa automático 11
161 ⇔ 173Programa automático 12
174 ⇔ 187Programa automático 13
188 ⇔ 200Programa automático 14
201 ⇔ 214Programa automático 15
215 ⇔ 227Programa automático 16
228 ⇔ 241Programa automático 17
242 ⇔ 255Programas todos (Programas automáticos 1–17)
6Velocidad000 ⇔ 2550–100%
7Estroboscopios000 ⇔ 010Sin función
011 ⇔ 255Estroboscopio, lento a rápido
Modo “8-CH-fixture”CanalFunciónValorPorcentaje/Configuración
1Atenuador000 ⇔ 2550–100%
2Rojo000 ⇔ 2550–100%
3Verde000 ⇔ 2550–100%
4Azul000 ⇔ 2550–100%
5Programas automáticos000 ⇔ 010Sin función
011 ⇔ 024Programa automático 1
025 ⇔ 038Programa automático 2
039 ⇔ 051Programa automático 3
052 ⇔ 065Programa automático 4
066 ⇔ 078Programa automático 5
079 ⇔ 092Programa automático 6
093 ⇔ 105Programa automático 7
106 ⇔ 119Programa automático 8
120 ⇔ 133Programa automático 9
134 ⇔ 146Programa automático 10
147 ⇔ 160Programa automático 11
161 ⇔ 173Programa automático 12
174 ⇔ 187Programa automático 13
188 ⇔ 200Programa automático 14
201 ⇔ 214Programa automático 15
215 ⇔ 227Programa automático 16
228 ⇔ 241Programa automático 17
242 ⇔ 255Programas todos (Programas automáticos 1–17)
6Velocidad000 ⇔ 2550–100%
7 Estroboscopios000 ⇔ 010Sin función
011 ⇔ 255Estroboscopio, lento a rápido
8Velocidad de atenuador000 ⇔ 101Atenuador lineal
102 ⇔ 152Atenuador rápido
153 ⇔ 203Atenuador medio
204 ⇔ 255Atenuador lento
Modo “5-Section”(15 canales por producto ÉPIX)CanalFunciónValorPorcentaje/Configuración
1Rojo 1000 ⇔ 2550–100%Sección 1
2Verde 1000 ⇔ 2550–100%
3Azul 1000 ⇔ 2550–100%
4Rojo 2000 ⇔ 2550–100%Sección 2
5Verde 2000 ⇔ 2550–100%
6Azul 2000 ⇔ 2550–100%
7Rojo 3000 ⇔ 2550–100%Sección 3
8Verde 3000 ⇔ 2550–100%
9Azul 3000 ⇔ 2550–100%
10Rojo 4000 ⇔ 2550–100%Sección 4
11Verde 4000 ⇔ 2550–100%
12Azul 4000 ⇔ 2550–100%
13Rojo 5000 ⇔ 2550–100%Sección 5
14Verde 5000 ⇔ 2550–100%
15Azul 5000 ⇔ 2550–100%
Modo “10-Section”(30 canales por producto ÉPIX)CanalFunciónValorPorcentaje/Configuración
1Rojo 1000 ⇔ 2550–100%Sección 1
2Verde 1000 ⇔ 2550–100%
3Azul 1000 ⇔ 2550–100%
4Rojo 2000 ⇔ 2550–100%Sección 2
5Verde 2000 ⇔ 2550–100%
6Azul 2000 ⇔ 2550–100%
7Rojo 3000 ⇔ 2550–100%Sección 3
8Verde 3000 ⇔ 2550–100%
9Azul 3000 ⇔ 2550–100%
10Rojo 4000 ⇔ 2550–100%Sección 4
11Verde 4000 ⇔ 2550–100%
12Azul 4000 ⇔ 2550–100%
13Rojo 5000 ⇔ 2550–100%Sección 5
14Verde 5000 ⇔ 2550–100%
15Azul 5000 ⇔ 2550–100%
16Rojo 6000 ⇔ 2550–100%Sección 6
17Verde 6000 ⇔ 2550–100%
18Azul 6000 ⇔ 2550–100%
19Rojo 7000 ⇔ 2550–100%Sección 7
20Verde 7000 ⇔ 2550–100%
21Azul 7000 ⇔ 2550–100%
22Rojo 8000 ⇔ 2550–100%Sección 8
23Verde 8000 ⇔ 2550–100%
24Azul 8000 ⇔ 2550–100%
25Rojo 9000 ⇔ 2550–100%Sección 9
26Verde 9000 ⇔ 2550–100%
27Azul 9000 ⇔ 2550–100%
28Rojo 10000 ⇔ 2550–100%Sección 10
29Verde 10000 ⇔ 2550–100%
30Azul 10000 ⇔ 2550–100%
Modo “25-Section”(75 canales por producto ÉPIX)CanalFunciónValorPorcentaje/Configuración
1Rojo 1000 ⇔ 2550–100%Sección 1
2Verde 1000 ⇔ 2550–100%
3Azul 1000 ⇔ 2550–100%
4Rojo 2000 ⇔ 2550–100%Sección 2
5Verde 2000 ⇔ 2550–100%
6Azul 2000 ⇔ 2550–100%
7Rojo 3000 ⇔ 2550–100%Sección 3
8Verde 3000 ⇔ 2550–100%
9Azul 3000 ⇔ 2550–100%
10Rojo 4000 ⇔ 2550–100%Sección 4
11Verde 4000 ⇔ 2550–100%
12Azul 4000 ⇔ 2550–100%
13Rojo 5000 ⇔ 2550–100%Sección 5
14Verde 5000 ⇔ 2550–100%
15Azul 5000 ⇔ 2550–100%
16Rojo 6000 ⇔ 2550–100%Sección 6
17Verde 6000 ⇔ 2550–100%
18Azul 6000 ⇔ 2550–100%
19Rojo 7000 ⇔ 2550–100%Sección 7
20Verde 7000 ⇔ 2550–100%
21Azul 7000 ⇔ 2550–100%
22Rojo 8000 ⇔ 2550–100%Sección 8
23Verde 8000 ⇔ 2550–100%
24Azul 8000 ⇔ 2550–100%
25Rojo 9000 ⇔ 2550–100%Sección 9
26Verde 9000 ⇔ 2550–100%
27Azul 9000 ⇔ 2550–100%
28Rojo 10000 ⇔ 2550–100%Sección 10
29Verde 10000 ⇔ 2550–100%
30Azul 10000 ⇔ 2550–100%
31Rojo 11000 ⇔ 2550–100%Sección 11
32Verde 11000 ⇔ 2550–100%
33Azul 11000 ⇔ 2550–100%
34Rojo 12000 ⇔ 2550–100%Sección 12
35Verde 12000 ⇔ 2550–100%
36Azul 12000 ⇔ 2550–100%
37Rojo 13000 ⇔ 2550–100%Sección 13
38Verde 13000 ⇔ 2550–100%
39Azul 13000 ⇔ 2550–100%
40Rojo 14000 ⇔ 2550–100%Sección 14
41Verde 14000 ⇔ 2550–100%
42Azul 14000 ⇔ 2550–100%
43Rojo 15000 ⇔ 2550–100%Sección 15
44Verde 15000 ⇔ 2550–100%
45Azul 15000 ⇔ 2550–100%
46Rojo 16000 ⇔ 2550–100%Sección 16
47Verde 16000 ⇔ 2550–100%
48Azul 16000 ⇔ 2550–100%
49Rojo 17000 ⇔ 2550–100%Sección 17
50Verde 17000 ⇔ 2550–100%
51Azul 17000 ⇔ 2550–100%
CanalFunciónValorPorcentaje/Configuración
52Rojo 18000 ⇔ 2550–100%Sección 18
53Verde 18000 ⇔ 2550–100%
54Azul 18000 ⇔ 2550–100%
55Rojo 19000 ⇔ 2550–100%Sección 19
56Verde 19000 ⇔ 2550–100%
57Azul 19000 ⇔ 2550–100%
58Rojo 20000 ⇔ 2550–100%Sección 20
59Verde 20000 ⇔ 2550–100%
60Azul 20000 ⇔ 2550–100%
61Rojo 21000 ⇔ 2550–100%Sección 21
62Verde 21000 ⇔ 2550–100%
63Azul 21000 ⇔ 2550–100%
64Rojo 22000 ⇔ 2550–100%Sección 22
65Verde 22000 ⇔ 2550–100%
66Azul 22000 ⇔ 2550–100%
67Rojo 23000 ⇔ 2550–100%Sección 23
68Verde 23000 ⇔ 2550–100%
69Azul 23000 ⇔ 2550–100%
70Rojo 24000 ⇔ 2550–100%Sección 24
71Verde 24000 ⇔ 2550–100%
72Azul 24000 ⇔ 2550–100%
73Rojo 25000 ⇔ 2550–100%Sección 25
74Verde 25000 ⇔ 2550–100%
75Azul 25000 ⇔ 2550–100%
Modo “50-Section” (150 canales por producto ÉPIX)CanalFunciónValorPorcentaje/Configuración
1Rojo 1000 ⇔ 2550–100%Sección 1
2Verde 1000 ⇔ 2550–100%
3Azul 1000 ⇔ 2550–100%
4Rojo 2000 ⇔ 2550–100%Sección 2
5Verde 2000 ⇔ 2550–100%
6Azul 2000 ⇔ 2550–100%
7Rojo 3000 ⇔ 2550–100%Sección 3
8Verde 3000 ⇔ 2550–100%
9Azul 3000 ⇔ 2550–100%
10Rojo 4000 ⇔ 2550–100%Sección 4
11Verde 4000 ⇔ 2550–100%
12Azul 4000 ⇔ 2550–100%
13Rojo 5000 ⇔ 2550–100%Sección 5
14Verde 5000 ⇔ 2550–100%
15Azul 5000 ⇔ 2550–100%
16Rojo 6000 ⇔ 2550–100%Sección 6
17Verde 6000 ⇔ 2550–100%
18Azul 6000 ⇔ 2550–100%
19Rojo 7000 ⇔ 2550–100%Sección 7
20Verde 7000 ⇔ 2550–100%
21Azul 7000 ⇔ 2550–100%
22Rojo 8000 ⇔ 2550–100%Sección 8
23Verde 8000 ⇔ 2550–100%
24Azul 8000 ⇔ 2550–100%
25Rojo 9000 ⇔ 2550–100%Sección 9
26Verde 9000 ⇔ 2550–100%
27Azul 9000 ⇔ 2550–100%
28Rojo 10000 ⇔ 2550–100%Sección 10
29Verde 10000 ⇔ 2550–100%
30Azul 10000 ⇔ 2550–100%
31Rojo 11000 ⇔ 2550–100%Sección 11
32Verde 11000 ⇔ 2550–100%
33Azul 11000 ⇔ 2550–100%
34Rojo 12000 ⇔ 2550–100%Sección 12
35Verde 12000 ⇔ 2550–100%
36Azul 12000 ⇔ 2550–100%
37Rojo 13000 ⇔ 2550–100%Sección 13
38Verde 13000 ⇔ 2550–100%
39Azul 13000 ⇔ 2550–100%
40Rojo 14000 ⇔ 2550–100%Sección 14
41Verde 14000 ⇔ 2550–100%
42Azul 14000 ⇔ 2550–100%
43Rojo 15000 ⇔ 2550–100%Sección 15
44Verde 15000 ⇔ 2550–100%
45Azul 15000 ⇔ 2550–100%
46Rojo 16000 ⇔ 2550–100%Sección 16
47Verde 16000 ⇔ 2550–100%
48Azul 16000 ⇔ 2550–100%
49Rojo 17000 ⇔ 2550–100%Sección 17
50Verde 17000 ⇔ 2550–100%
51Azul 17000 ⇔ 2550–100%
CanalFunciónValorPorcentaje/Configuración
52Rojo 18000 ⇔ 2550-100%Sección 18
53Verde 18000 ⇔ 2550-100%
54Azul 18000 ⇔ 2550-100%
55Rojo 19000 ⇔ 2550-100%Sección 19
56Verde 19000 ⇔ 2550-100%
57Azul 19000 ⇔ 2550-100%
58Rojo 20000 ⇔ 2550-100%Sección 20
59Verde 20000 ⇔ 2550-100%
60Azul 20000 ⇔ 2550-100%
61Rojo 21000 ⇔ 2550-100%Sección 21
62Verde 21000 ⇔ 2550-100%
63Azul 21000 ⇔ 2550-100%
64Rojo 22000 ⇔ 2550-100%Sección 22
65Verde 22000 ⇔ 2550-100%
66Azul 22000 ⇔ 2550-100%
67Rojo 23000 ⇔ 2550-100%Sección 23
68Verde 23000 ⇔ 2550-100%
69Azul 23000 ⇔ 2550-100%
70Rojo 24000 ⇔ 2550-100%Sección 24
71Verde 24000 ⇔ 2550-100%
72Azul 24000 ⇔ 2550-100%
73Rojo 25000 ⇔ 2550-100%Sección 25
74Verde 25000 ⇔ 2550-100%
75Azul 25000 ⇔ 2550-100%
76Rojo 26000 ⇔ 2550-100%Sección 26
77Verde 26000 ⇔ 2550-100%
78Azul 26000 ⇔ 2550-100%
79Rojo 27000 ⇔ 2550-100%Sección 27
80Verde 27000 ⇔ 2550-100%
81Azul 27000 ⇔ 2550-100%
82Rojo 28000 ⇔ 2550-100%Sección 28
83Verde 28000 ⇔ 2550-100%
84Azul 28000 ⇔ 2550-100%
85Rojo 29000 ⇔ 2550-100%Sección 29
86Verde 29000 ⇔ 2550-100%
87Azul 29000 ⇔ 2550-100%
88Rojo 30000 ⇔ 2550-100%Sección 30
89Verde 30000 ⇔ 2550-100%
90Azul 30000 ⇔ 2550-100%
91Rojo 31000 ⇔ 2550-100%Sección 31
92Verde 31000 ⇔ 2550-100%
93Azul 31000 ⇔ 2550-100%
94Rojo 32000 ⇔ 2550-100%Sección 32
95Verde 32000 ⇔ 2550-100%
96Azul 32000 ⇔ 2550-100%
97Rojo 33000 ⇔ 2550-100%Sección 33
98Verde 33000 ⇔ 2550-100%
99Azul 33000 ⇔ 2550-100%
100Rojo 34000 ⇔ 2550-100%Sección 34
101Verde 34000 ⇔ 2550-100%
102Azul 34000 ⇔ 2550-100%
103Rojo 35000 ⇔ 2550–100%Sección 35
104Verde 35000 ⇔ 2550–100%
105Azul 35000 ⇔ 2550–100%
106Rojo 36000 ⇔ 2550–100%Sección 36
107Verde 36000 ⇔ 2550–100%
108Azul 36000 ⇔ 2550–100%
109Rojo 37000 ⇔ 2550–100%Sección 37
110Verde 37000 ⇔ 2550–100%
111Azul 37000 ⇔ 2550–100%
112Rojo 38000 ⇔ 2550–100%Sección 38
113Verde 38000 ⇔ 2550–100%
114Azul 38000 ⇔ 2550–100%
115Rojo 39000 ⇔ 2550–100%Sección 39
116Verde 39000 ⇔ 2550–100%
117Azul 39000 ⇔ 2550–100%
118Rojo 40000 ⇔ 2550–100%Sección 40
119Verde 40000 ⇔ 2550–100%
120Azul 40000 ⇔ 2550–100%
121Rojo 41000 ⇔ 2550–100%Sección 41
122Verde 41000 ⇔ 2550–100%
123Azul 41000 ⇔ 2550–100%
124Rojo 42000 ⇔ 2550–100%Sección 42
125Verde 42000 ⇔ 2550–100%
126Azul 42000 ⇔ 2550–100%
127Rojo 43000 ⇔ 2550–100%Sección 43
128Verde 43000 ⇔ 2550–100%
129Azul 43000 ⇔ 2550–100%
130Rojo 44000 ⇔ 2550–100%Sección 44
131Verde 44000 ⇔ 2550–100%
132Azul 44000 ⇔ 2550–100%
133Rojo 45000 ⇔ 2550–100%Sección 45
134Verde 45000 ⇔ 2550–100%
135Azul 45000 ⇔ 2550–100%
136Rojo 46000 ⇔ 2550–100%Sección 46
137Verde 46000 ⇔ 2550–100%
138Azul 46000 ⇔ 2550–100%
139Rojo 47000 ⇔ 2550–100%Sección 47
140Verde 47000 ⇔ 2550–100%
141Azul 47000 ⇔ 2550–100%
142Rojo 48000 ⇔ 2550–100%Sección 48
143Verde 48000 ⇔ 2550–100%
144Azul 48000 ⇔ 2550–100%
145Rojo 49000 ⇔ 2550–100%Sección 49
146Verde 49000 ⇔ 2550–100%
147Azul 49000 ⇔ 2550–100%
148Rojo 50000 ⇔ 2550–100%Sección 50
149Verde 50000 ⇔ 2550–100%
150Azul 50000 ⇔ 2550–100%
Asistente de manual
Impulsado por Anthropic
Esperando tu mensaje
Información del producto

Marca : Chauvet

Modelo : ÉPIX Drive 900

Categoría : Iluminación
