MANUAL DE USUARIO GigBAR Move ILS Chauvet

Estas notas de seguridad incluyen información importante sobre la instalación, el uso y el mantenimiento de GigBAR MOVE ILS.

SIEMPRE:

♦ Conecte a un circuito con toma de tierra.
♦ Conecte a las tensiones de funcionamiento indicadas en la etiqueta de especificaciones del producto.
♦ Desconecte de la corriente antes de sustituir el fusible.
♦ Desconecte de su fuente de alimentación durante los periodos de inactividad.
♦ Utilice un cable de seguridad cuando lo cuelgue por encima de la cabeza.
♦ Respete todas las restricciones y advertencias que figuran en la etiqueta de especificaciones.
♦ Monte en un lugar con al menos 50 cm (20 pulg.) de espacio de ventilación.
♦ Sustituya el fusible por otro del mismo tipo y capacidad nominal.

■ En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.

■ NO HACER:

Abrir este producto o intentar cualquier reparación. No contiene piezas que puedan ser reparadas por el usuario.
◆ Mirar a la fuente de luz cuando el producto esté encendido.
◆ Utilizarlo si el cable de alimentación está doblado o dañado.
♦ Desconectarlo tirando del cable de alimentación.
♦ Dejar materiales inflamables cerca del producto cuando esté en funcionamiento.
♦ Tocar la carcasa cuando esté encendido.
♦ Bloquear los orificios/ranuras de ventilación de la carcasa.
♦ Conectar a un atenuador o a un reostato.
- Transportar el producto tirando de su cable de alimentación.
♦ Utilizarlo a temperaturas superiores a 40 °C (104 °F).
♦ Exponerlo a entornos que superen el índice de protección de ingreso (IP).
♦ Exponerlo a la lluvia o a la humedad.
◆ Utilizarlo en el exterior.

Cumplimiento de FCC

Este dispositivo cumple con la Parte 15 Parte B de las normas de la FCC. El funcionamiento está sujeto a las dos condiciones siguientes:

1. Este dispositivo no puede causar interferencias perjudiciales, y
2. Este dispositivo debe aceptar cualquier interferencia recibida, incluyendo las que puedan causar un funcionamiento no deseado.

Cualquier cambio o modificación que no esté expresamente aprobado por la parte responsable del cumplimiento podría anular la autoridad del usuario para operar el equipo.

Qué se incluye

♦ GigBAR MOVE ILS
♦ Cable de alimentación
♦ Bolsa de transporte
♦ Trípode
♦ Bolsa de transporte de trípode
♦ Pedal
◆ RF control remoto
♦ Guía de referencia rápida

Descripción del panel de control

Botón Función

	Sale del menú o función actual
	Navega hacia arriba por la lista de menús e incrementa el valor numérico cuando está en una función
	Navega hacia abajo por la lista de menús y disminuye el valor numérico cuando está en una función
	Activa el menú que se muestra en ese momento o establece el valor seleccionado en ese momento en la función seleccionada

Datos del láser

Notas de seguridad del láser

LEER CON ATENCIÓN TODOS LOS DATOS DE SEGURIDAD DEL LÁSER

Las notas de seguridad del láser incluyen información importante sobre la seguridad de este sistema láser. Lea y comprenda todas las instrucciones antes de encender el láser por primera vez. Conocer estas instrucciones de seguridad es crucial para evitar lesiones oculares por láser e infringir la ley. Guarde este manual de usuario en un lugar seguro para futuras consultas. La luz láser es un haz enfocado más intenso que las luces ordinarias. Esta intensidad puede causar lesiones oculares instantáneas y posible ceguera cuando los ojos se exponen directamente a la luz láser.

Este producto láser utiliza internamente un nivel de potencia láser de clase 3B, que luego se divide en múltiples haces de nivel de clase 3R. Estos haces son potencialmente peligrosos para los ojos.

Las normas de seguridad de los láseres establecen que es ilegal apuntar con los láseres de clase 3R a zonas en que las personas podrían estar expuestas, incluso si el láser se dirige por debajo del nivel de los ojos.

■ ¡PRECAUCIÓN!

El uso de controles, ajustes o procedimientos distintos a los especificados en este manual puede provocar una exposición peligrosa a la radiación.
Los láseres en un espectáculo con láser de clase 3R deben ser manejados únicamente por profesionales calificados y bien capacitados que estén familiarizados con los datos incluidos en este manual.
Los requisitos legales para el uso de productos de entretenimiento láser varían de un país a otro. El usuario es responsable de cumplir los requisitos legales en el lugar/país de uso.
El incumplimiento de estas instrucciones anulará la garantía, y puede dañar el producto o perjudicar al usuario o al público.
Este producto no puede desecharse con los residuos domésticos. Póngase en contacto con un servicio local de gestión de residuos para conocer las normas específicas de eliminación de productos electrónicos.

SIEMPRE

♦ Lea y comprenda todos los datos técnicos y de seguridad de este manual antes de utilizar el láser.
Instale los productos láser a una altura mínima de 3 m (9,8 pies) sobre el suelo en el que permanezcan las personas.
♦ Pruebe los láseres antes de su uso público para asegurarse de que funcionan correctamente.

■ NO HACER:

♦ Exponer los ojos a la luz directa del láser para evitar una lesión ocular instantánea o una posible ceguera.
♦ Exponer la óptica de salida (abertura) a productos químicos de limpieza agresivos.
♦ Dirigir el láser hacia un avión o cualquier vehículo que esté en movimiento.
◆ Apuntar con el láser a personas o animales.
♦ Dirigir los láseres hacia zonas en que las personas puedan estar expuestas a ellos.
◆ Apuntar los láseres a superficies altamente reflectantes como ventanas, espejos y metal brillante.
◆ Apuntar al cielo con rayos láser que no tengan terminación.
◆ Mirar dentro de la abertura del láser o los haces láser.
◆ Utilizarlo si la carcasa está dañada, abierta o si la óptica parece estar dañada.
♦ Abrir la carcasa del láser, para evitar una posible exposición a niveles inseguros de radiación láser.
♦ Dejar que funcione desatendido.

Conserve este manual para futuras consultas. Si se transfiere la propiedad del producto a otro usuario, asegúrese de que este documento se guarda con el láser.

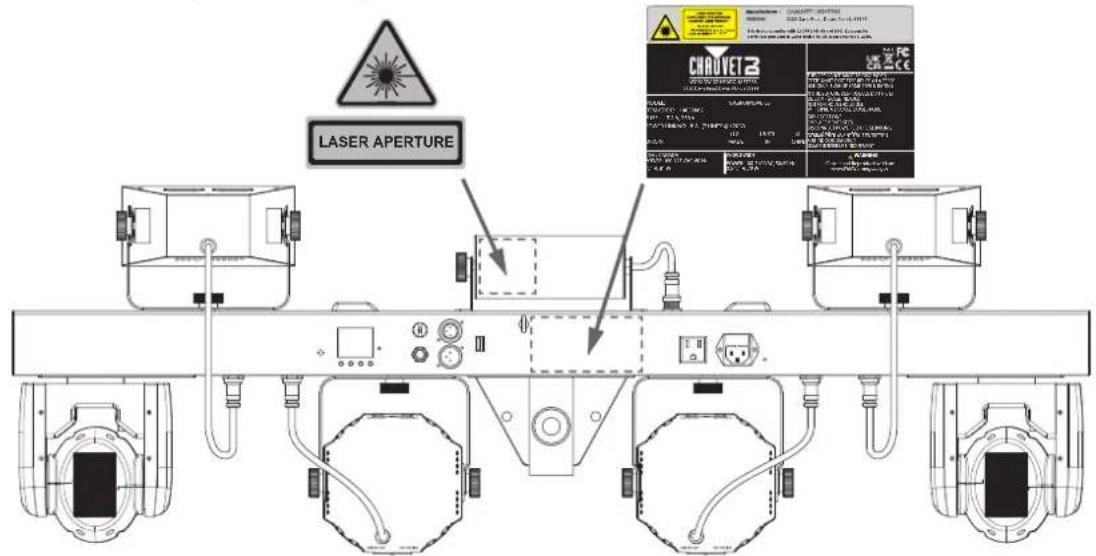

Reproducción de las etiquetas de seguridad del láser

LASER APERTURE CHADYET2 100000000000000000000000000000000000000000000000000000000000000000000000000000000000000000 PHASE: 15.7376 RATIO: 1.4179 SALO: 1.8824 POT: 1.8824 MOUNT: 1.8824 CLOS: 1.8824 LPG: 1.8824 VOLTAGE: 1.8824 VEGET: 1.8824 COOL: 1.8824 COOL: 1.8824 COOL: 1.8824 COOL: 1.8824 COOL: 1.8824 COOL: 1.8824 COOL: 1.8824 COOL: 1.8824 COOL: 1.8824 COOL : 1.8824 COOL : 1.8824 COOL : 1.8824 COOL : 1.8824 COOL : 1.8824 COOL : 1.8824 COOL : 1.8824 COOL : 1.8824 COOL : 1.8824 COOL : (1) COOL / COOL / COOL / COOL / COOL / COOL / COOL / COOL / COOL / COOL / COOL / COOL / COOL / COOL / COOL / COOL / COOL / COOL / COOL / COOL / COOL / COOL / COOL / COOL / COOL / COOL / COOL / COOL / COOL / COOL / COOL / COOL / COOL / COOL / CLOUL / COOL / COOL / COOL / COOL / COOL / COOL / COOL / COOL / COOL / COOL / COOL / COOL / COOL / COOL / COOL / COOL / COOL / COOL / COOL / COOL / COOL / COOL / COOL / COOL / COOL / COOL / COOL / COOL / COOL / COOL / COOL / COOL / COOL PHASE: CHADYET2 1000000000000 PHASE: CHADYET2 15.7376 RATIO: 1.4179 SALO: 1.8824 POT: 1.8824 MOUNT: 1.8824 VOLTAGE: 1.8824 COOL: 1.8824 COOL : 1.8824 COOL : 1.8824 COOL : 1.8824 COOL : 1.8824 COOL : 1.8824 COOL : 1.8824 COOL : 1.8824 COOL: CHADYET2 15.7376 RATIO: 1.4179 SALO: 1.8824 POT: 1.8824 MOUNT: 1.8824 VOLTAGE: 1.8824 COOL: 1.8824 COOL : 1.8824 COOL : 1,8824 COOL : 1,8824 COOL : 1,8824 COOL : 1,8824 COOL : 1,8824 COOL : 1,8824 COOL : 1,8824

Advertencia sobre la exposición al láser

LUZ LÁSER: EVITAR LA EXPOSICIÓN OCULAR DIRECTA

Puede encontrar más directrices y programas de seguridad para el uso seguro de los láseres en la norma ANSI Z136.1 "Para el uso seguro de láseres", disponible en el Laser Institute of America: www.lia.org. Muchos gobiernos, corporaciones, agencias, organismos militares y otros, exigen que todos los láseres se utilicen bajo las directrices de la norma ANSI Z136.1. Puede obtener orientación sobre las pantallas láser en la International Laser Display Association: www.ilda.com.

Datos de emisión láser

Medido en las condiciones de medición de IEC para su clasificación.

Clasificación del láser	Clase 3R
Longitud de onda/potencia óptica del diodo láser rojo	650 nm/100 mW
Longitud de onda/potencia óptica del diodo láser verde	532 nm/30 mW
Diámetro del haz	<5 mm en la abertura
Datos de pulso	Todos los pulsos < 4 Hz (>0,25 seg)
Divergencia (cada haz)	<2 mrad
Divergencia (luz total)	<160 grados
Potencia láser de cada haz desde la abertura	<5 mW

Declaración de conformidad del láser

Cumple con las normas de desempeño de la FDA para los productos láser, excepto las desviaciones de acuerdo con la Notificación sobre Láser n.º 56, del 8 de mayo de 2019. No se requiere ningún servicio para mantener este producto en conformidad con las normas de desempeño del láser.

Conexión ILS

El GigBAR MOVE ILS utiliza la conexión de datos DMX y el D-Fi USB para la conexión inalámbrica al ecosistema Integrated Lighting System (ILS) (patente en trámite). Si desea más información sobre la configuración de GigBAR MOVE ILS en el modo ILS, consulte el manual de usuario disponible en www.chauvetdj.com.
