MANUALE UTENTE GigBAR Move ILS Chauvet

Queste note di sicurezza contengono informazioni importanti sul montaggio, l'uso e la manutenzione di GigBAR MOVE ILS.

■ Cosa fare SEMPRE:

♦ Collegare a un circuito dotato di messa a terra.
♦ Collegare alle tensioni di esercizio indicate sull'adesivo con le specifiche del prodotto.
♦ Scollegare l'alimentazione prima di sostituire il fusibile.
♦ Scollegare dalla sorgente di alimentazione nei periodi di inattività.
◆ Usare un cavo di sicurezza se il prodotto viene appeso in alto.
♦ Rispettare tutte le limitazioni e le avvertenze indicate sull'adesivo con le specifiche.
♦ Installare in un luogo con almeno 50 cm (20 pollici) di spazio per la circolazione dell'aria.
♦ Sostituire il fusibile con un altro dello stesso tipo e della stessa classe.

In caso di gravi problemi di funzionamento, sospendere immediatamente l'utilizzo.

■ Cosa NON FARE:

♦ Aprire il prodotto o tentare di ripararlo. Non contiene parti riparabili dall'utente.
♦ Guardare la sorgente luminosa quando il prodotto è in funzione.
♦ Utilizzare il prodotto se il cavo di alimentazione è piegato o danneggiato.
♦ Scollegare l'alimentazione strattonando il cavo di alimentazione.
♦ Collocare materiale infiammabile vicino al prodotto mentre è in funzione.
♦ Toccare l'alloggiamento quando il prodotto è in funzione.
♦ Bloccare i fori o le fessure di ventilazione dell'alloggiamento.
♦ Collegare il prodotto a un dimmer o a un reostato.
♦ Tirare il cavo di alimentazione per spostare il prodotto.
◆ Usare a temperature superiori a 40 °C (104 °F).
♦ Esporre ad ambienti che superano la classe IP di protezione dagli ingressi.
♦ Esporre a pioggia o umidità.
◆ Usare all'aperto.

Conformità FCC

Questo dispositivo è conforme alla Parte 15 Parte B delle norme FCC. L'uso è soggetto alle due condizioni seguenti:

1. Il dispositivo non deve causare interferenze dannose.
2. Il dispositivo deve accettare qualsiasi interferenza ricevuta, incluse le interferenze che possono causare un funzionamento indesiderato.

Eventuali modifiche o alterazioni non espressamente approvate dalla parte responsabile della conformità possono invalidare il diritto di utilizzare il dispositivo.

Cosa è incluso

♦ GigBAR MOVE ILS
♦ Cavo di alimentazione
♦ Borsa da trasporto
♦ Treppiede
♦ Borsa per treppiede
♦ Interruttore a pedale
♦ Telecomando a RF
♦ Guida rapida

Descrizione del pannello di controllo

Pulsante Funzione
	Consente di uscire dal menu o dalla funzione corrente
	Consente di spostarsi verso l’alto nell’elenco menu e di aumentare il valore numerico all’interno di una funzione
	Consente di spostarsi verso il basso nell’elenco menu e di diminuire il valore numerico all’interno di una funzione
	Consente di attivare il menu visualizzato o impostare il valore selezionato nella funzione selezionata

Dati relativi al laser

Note di sicurezza sul laser

DEDICARE IL TEMPO NECESSARIO A LEGGERE TUTTI I DATI DI SICUREZZA RELATIVI AL LASER

Le note di sicurezza sul laser contengono informazioni importanti sulla sicurezza relativa al sistema laser. Leggere e assicurarsi di comprendere tutte le istruzioni prima di accendere il laser per la prima volta. Conoscere le istruzioni di sicurezza è fondamentale per evitare di causare danni agli occhi con il laser e di infrangere la legge. Conservare questo Manuale dell'utente in un luogo sicuro per utilizzarlo come futuro riferimento.

La luce laser è un fascio concentrato più intenso delle normali luci. L'intensità può causare danni immediati agli occhi e potenzialmente cecità, se gli occhi sono esposti direttamente alla luce laser.

Questo prodotto laser utilizza internamente una potenza laser di Classe 3B, che viene poi suddivisa in più fasci di Classe 3R. Questi fasci sono potenzialmente pericolosi per gli occhi.

Secondo la normativa di sicurezza relativa al laser è illegale dirigere laser di Classe 3R in luoghi in cui le persone potrebbero essere esposte al fascio laser, anche se il laser viene puntato al di sotto del livello degli occhi.

■ ATTENZIONE!

L'utilizzo di dispositivi di comando, regolazioni o procedure diversi da quelli specificati in questo manuale possono dar luogo ad esposizione pericolosa alla irradiazione.
I laser presenti in un laser di Classe 3R devono essere utilizzati esclusivamente da professionisti esperti e preparati che conoscano i dati indicati in questo manuale.
I requisiti di legge per l'uso di dispositivi laser per l'intrattenimento variano in base al paese. L'utilizzatore è responsabile del rispetto dei requisiti di legge in vigore nel luogo/paese di utilizzo.
La mancata osservanza di queste istruzioni rendono nulla la garanzia, possono danneggiare il prodotto o causare lesioni all'utilizzatore o al pubblico.
Il prodotto non deve essere smaltito con i rifiuti domestici. Rivolgersi al servizio locale di gestione dei rifiuti per chiedere informazioni sulle norme di smaltimento specifiche delle apparecchiature elettroniche.

Cosa fare SEMPRE

Leggere e comprendere tutti i dati di sicurezza e tecnici di questo manuale prima di utilizzare il laser.
Installare i prodotti laser almeno 3 metri (9,8 ft.) al di sopra del pavimento su cui si trovano le persone.
♦ Provare i laser prima dell'uso pubblico per accertarsi che funzionino correttamente.

■ Cosa NON FARE

♦ Esporre gli occhi alla luce diretta del laser, onde evitare lesioni immediate agli occhi e il potenziale rischio di cecità.
♦ Esporre l'ottica di uscita (l'apertura) a sostanze chimiche detergenti aggressive.
Accendere il laser in direzione di velivoli o di qualsiasi veicolo in movimento.
♦ Dirigere i laser verso persone o animali.
♦ Dirigere i laser in aree in cui potrebbero colpire persone.
Dirigere i laser su superfici altamente riflettenti, come finestre, specchi e metallo lucente.
♦ Dirigere verso il cielo fasci laser non terminanti.
♦ Guardare dentro l'apertura del laser o dei fasci laser.
♦ Utilizzare il laser se l'alloggiamento è danneggiato o se l'ottica sembra danneggiata.
♦ Aprire l'alloggiamento del laser, onde evitare la potenziale esposizione a livelli di irradiazione laser non sicuri.
♦ Lasciare il prodotto in funzione incustodito.

Conservare questo manuale per riferimento futuro. Se si cede la proprietà del prodotto a un altro utilizzatore, accertarsi che questo documento sia allegato al laser.

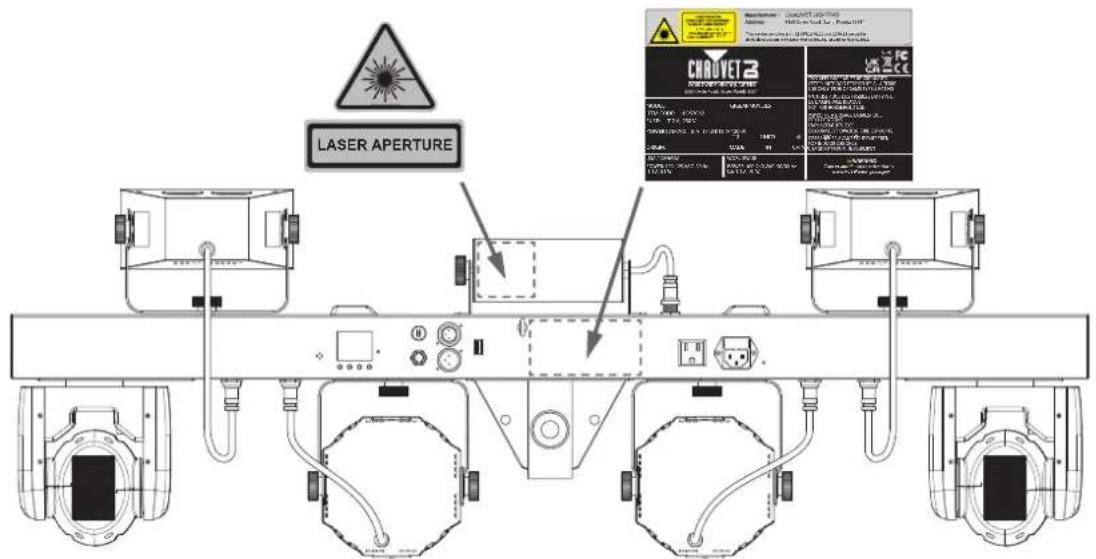

Riproduzione dell'etichetta di sicurezza del laser

Avvertenza di esposizione al laser

LUCE LASER: EVITARE DI ESPORRE GLI OCCHI SENZA PROTEZIONE

Ulteriori linee guida e programmi di sicurezza per l'utilizzo sicuro dei laser sono disponibili nel documento dello Standard ANSI Z136.1 "For Safe Use of Lasers" (Per l'uso sicuro dei laser) disponibile presso il Laser Institute of America: www.lia.org. Numerosi governi, corporazioni, agenzie, enti militari e altri, richiedono che tutti i laser siano utilizzati nel rispetto delle linee guida della norma ANSI Z136.1. È possibile richiedere indicazioni guida sull'uso dei laser a scopo di intrattenimento alla International Laser Display Association: www.ilda.com.

Dati sulle emissioni dei laser

Misurate ai sensi delle condizioni di misurazione della IEC ai fini della classificazione.

Classificazione laser	Classe 3R
Lunghezza d'onda/potenza ottica del diodo laser rosso	650 nm/100 mW
Lunghezza d'onda/potenza ottica del diodo laser verde	532 nm/30 mW
Diametro del fascio	< 5 mm all'apertura
Dati di impulso	Tutti gli impulsi < 4 Hz (>0,25 sec)
Divergenza (singolo fascio)	< 2 mrad
Divergenza (luce totale)	< 160 gradi
Potenza laser di ciascun fascio dall'apertura	< 5 mW

Dichiarazione di conformità del laser

Conforme agli standard di prestazione FDA per i prodotti laser ad eccezione degli scostamenti conformi alla "Laser Notice" (Notifica relativa ai laser) n. 56 data tata 8 maggio 2019. Non è richiesta alcuna manutenzione per mantenere la conformità del prodotto agli standard di prestazione del laser.

Collegamento ILS

GigBAR MOVE ILS usa il collegamento dati DMX e l'USB D-Fi per la connessione wireless al sistema ecologico Integrated Lighting System (ILS) (in attesa di brevetto). Per maggiori informazioni sulla configurazione di GigBAR MOVE ILS in modalità ILS, fare riferimento al Manuale d'uso disponibile su www.chauvetdj.com.
