DMXAN2 - Illuminazione Chauvet - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Ponte DMX/Art-Net
Marca	Chauvet
Modello	DMXAN2
Dimensioni (L x P x A)	120 x 64 x 39 mm
Peso	0,2 kg
Alimentazione esterna	9 VCC, 500 mA (adattatore incluso)
Alimentazione PoE	48 V, 0,4 A
Connettori	1 x RJ45 Ethernet, 2 x XLR 3 pin (DMX A e B)
Protocolli di controllo	Art-Net™, sACN, DMX512
Capacità DMX	1024 canali max (512 per porta)
Frequenza di aggiornamento	10 a 40 Hz (configurabile)
Configurazione	Server Web integrato
Aggiornamento firmware	Tramite server Web
Reset di fabbrica	Pulsante Reset (3 secondi)
Indicatori LED	Alimentazione, Segnale, Connessione
Grado di protezione	IP20 (solo per interni)
Temperatura ambiente max	40 °C
Raffreddamento	Convezione
Accessori inclusi	Adattatore di rete, manuale di riferimento
Garanzia	Limitata (vedi sito)

Domande frequenti - DMXAN2 Chauvet

Come configurare l'indirizzo IP del DMX-AN2?

Collegare il dispositivo alla rete, quindi accedere al suo server Web tramite l'indirizzo IP predefinito 2.0.0.1. Nel menu IP Mode, scegliere DHCP IP o Manual IP. Per un IP manuale, inserire l'indirizzo desiderato e fare clic su Apply.

Come ripristinare il DMX-AN2 alle impostazioni di fabbrica?

Tenere premuto il pulsante Reset situato sul retro del dispositivo per almeno 3 secondi. Il LED di alimentazione lampeggerà per confermare il ripristino.

Come aggiornare il firmware?

Scaricare l'ultimo file di aggiornamento da www.chauvetdi.com. Accedere al server Web del DMX-AN2, fare clic su Browse accanto a File Path, selezionare il file e fare clic su Upload File.

Quali protocolli di controllo sono supportati?

Il DMX-AN2 supporta Art-Net™ e sACN per la trasmissione di rete, oltre al DMX512 standard per le connessioni XLR.

Come collegare il DMX-AN2 alla mia rete?

Utilizzare la porta Ethernet RJ45 sul retro del dispositivo. È anche possibile alimentare il dispositivo tramite PoE se lo switch lo supporta. Configurare quindi l'indirizzo IP tramite il server Web.

Qual è la tensione di alimentazione richiesta?

Il dispositivo funziona con un alimentatore esterno 9 VCC, 500 mA (incluso) o tramite Power over Ethernet (48 V, 0,4 A).

Il DMX-AN2 può essere utilizzato all'esterno?

No, il dispositivo è classificato IP20 e deve essere utilizzato solo in interni. Evitare l'esposizione a pioggia o umidità per prevenire rischi di incendio o scosse elettriche.

Come accedere al server Web?

Assicurarsi che il computer sia sulla stessa rete del DMX-AN2, quindi digitare l'indirizzo IP del dispositivo (predefinito 2.0.0.1) nella barra degli indirizzi di un browser. Utilizzare 'Admin' come nome utente e password (predefiniti).

Cosa fare se si dimentica la password del server Web?

Utilizzare le credenziali di emergenza: nome utente CHAUVETDJ e password CHAUVETDJ. Questa password non può essere modificata.

Come configurare una porta DMX come ingresso o uscita?

Dal server Web, per ogni porta, aprire il menu a discesa Port Status e selezionare Input (ingresso) o Output (uscita). Fare clic su Apply per salvare. Utilizzare un adattatore DMX femmina-maschio per gli ingressi.

MANUALE UTENTE DMXAN2 Chauvet

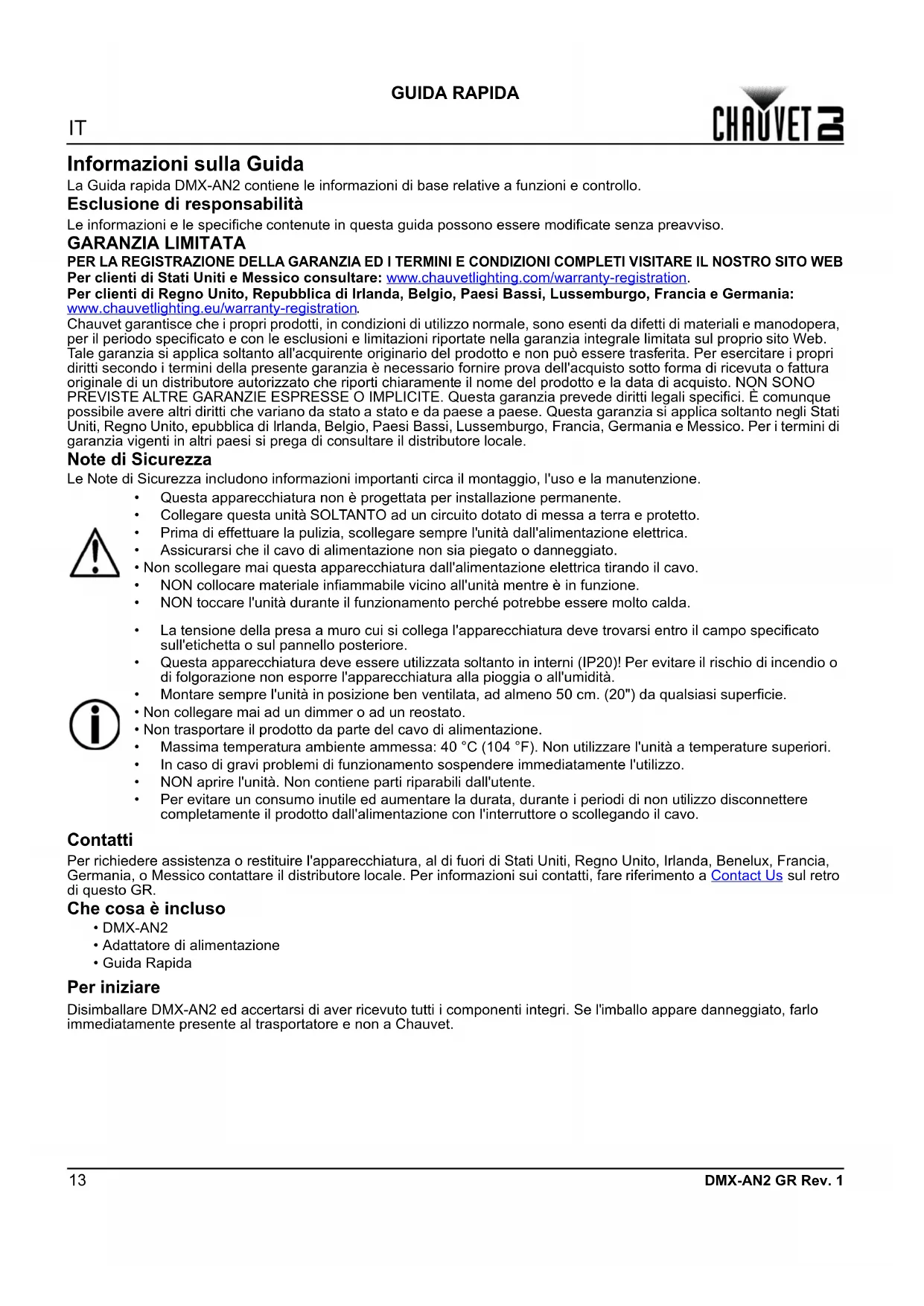

Informazioni sulla Guida

La Guida rapida DMX-AN2 contiene le informazioni di base relative a funzioni e controllo.

Esclusione di responsabilità

Le informazioni e le specifiche contenute in questa guida possono essere modificate senza preavviso.

GARANZIA LIMITATA

PER LA REGISTRAZIONE DELLA GARANZIA ED I TERMINI E CONDIZIONI COMPLETI VISITARE IL NOSTRO SITO WEB

Per clienti di Stati Uniti e Messico consultare: www.chauvetlighting.com/warranty-registration.

Per clienti di Regno Unito, Repubblica di Irlanda, Belgio, Paesi Bassi, Lussemburgo, Francia e Germania: www.chauvetlighting.eu/warranty-registration.

Chauvet garantisce che i propri prodotti, in condizioni di utilizzo normale, sono esenti da difetti di materiali e manodopera, per il periodo specificato e con le esclusioni e limitazioni riportate nella garanzia integrale limitata sul proprio sito Web. Tale garanzia si applica soltanto all'acquirente originario del prodotto e non può essere trasferita. Per esercitare i propri diritti secondo i termini della presente garanzia è necessario fornire prova dell'acquisto sotto forma di ricevuta o fattura originale di un distributore autorizzato che riporti chiaramente il nome del prodotto e la data di acquisto. NON SONO PREVISTE ALTRE GARANZIE ESPRESSE O IMPLICITE. Questa garanzia prevede diritti legali specifici. È comunque possibile avere altri diritti che variano da stato a stato e da paese a paese. Questa garanzia si applica soltanto negli Stati Uniti, Regno Unito, epubblica di Irlanda, Belgio, Paesi Bassi, Lussemburgo, Francia, Germania e Messico. Per i termini di garanzia vigenti in altri paesi si prega di consultare il distributore locale.

Note di Sicurezza

Le Note di Sicurezza includono informazioni importanti circa il montaggio, l'uso e la manutenzione.

• Questa apparecchiatura non è progettata per installazione permanente.
  • Collegare questa unità SOLTANTO ad un circuito dotato di messa a terra e protetto.
• Prima di effettuare la pulizia, scollegare sempre l'unità dall'alimentazione elettrica.
  • Assicurarsi che il cavo di alimentazione non sia piegato o danneggiato.
• Non scollegare mai questa apparecchiatura dall'alimentazione elettrica tirando il cavo.
  • NON collocare materiale infiammabile vicino all'unità mentre è in funzione.
  • NON toccare l'unità durante il funzionamento perché potrebbe essere molto calda.
• La tensione della presa a muro cui si collega l'apparecchiatura deve trovarsi entro il campo specificato sull'etichetta o sul pannello posteriore.
• Questa apparecchiatura deve essere utilizzata soltanto in interni (IP20)! Per evitare il rischio di incendio o di folgorazione non esporre l'apparecchiatura alla pioggia o all'umidità.
  • Montare sempre l'unità in posizione ben ventilata, ad almeno 50 cm. (20") da qualsiasi superficie.

- Non collegare mai ad un dimmer o ad un reostato.

- Non trasportare il prodotto da parte del cavo di alimentazione.

• Massima temperatura ambiente ammessa: 40 °C (104 °F). Non utilizzare l'unità a temperature superiori.

• In caso di gravi problemi di funzionamento sospendere immediatamente l'utilizzo.

• NON aprire l'unità. Non contiene parti riparabili dall'utente.

- Per evitare un consumo inutile ed aumentare la durata, durante i periodi di non utilizzo disconnettere completamente il prodotto dall'alimentazione con l'interruttore o scollegando il cavo.

Contatti

Per richiedere assistenza o restituire l'apparecchiatura, al di fuori di Stati Uniti, Regno Unito, Irlanda, Benelux, Francia, Germania, o Messico contattare il distributore locale. Per informazioni sui contatti, fare riferimento a Contact Us sul retro di questo GR.

Che cosa è incluso

• DMX-AN2
• Adattatore di alimentazione
• Guida Rapida

Per iniziare

Disimballare DMX-AN2 ed accertarsi di aver ricevuto tutti i componenti integri. Se l'imballo appare danneggiato, farlo immediatamente presente al trasportatore e non a Chauvet.

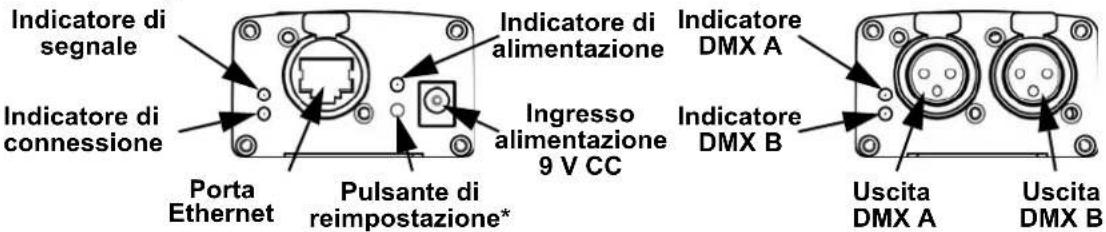

Informazioni generali

*Premere e tenere premuto per tre secondi il pulsante Reset per ripristinare le impostazioni originali dell'unità. L'indicatore di alimentazione lampeggerà.

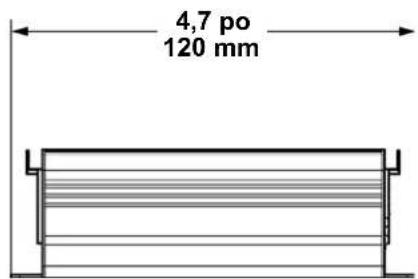

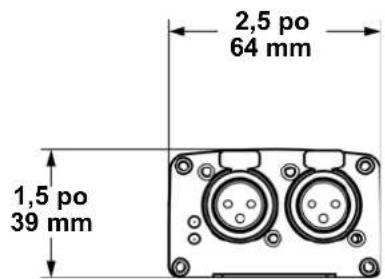

Dimensioni

2,5 po 64 mm 1,5 po 39 mm

4,7 po 120 mm

Alimentazione CC

Questa unità è dotata di alimentatore a commutazione automatica con tensione in ingresso di 100 - 240 V CA, 50/60 Hz.

Per evitarne l'eccessiva usura e migliorarne la durata nel tempo, scollegare l'unità dalla presa elettrica o disattivare l'alimentazione tramite l'apposito interruttore, se inutilizzata per lunghi periodi.

Alimentazione via Ethernet

Questa unità può essere alimentata, tramite la porta Ethernet, da un dispositivo di alimentazione via Ethernet.

Server Web

È possibile accedere al server Web DMX-AN2 tramite qualsiasi computer sulla stessa rete dell'unità. Consente l'accesso di rete per configurare impostazioni quali indirizzo IP e nome del prodotto, nonché le singole impostazione per ciascuna porta DMX. È possibile aggiornare il firmware del prodotto tramite il server Web.

Per accedere al Server Web:

1. Collegare il DMX-AN2 ad un computer tramite la porta Ethernet presente sulla parte posteriore.
2. Sul computer impostare l'indirizzo IP della rete per avere le stessa tre cifre dell'indirizzo IP del prodotto. L'indirizzo IP predefinito di ogni DMX-AN2 è 2.0.0.1.
3. Inserire l'indirizzo IP dell'unità nella barra URL dell'applicazione del browser Web.
4. Premere il tasto Enter.
5. Inserire Admin nel campo User Name (nome utente), e Admin nel campo Password. Vedere Nuova Password per cambiare la password.

In caso di password dimenticata, è possibile accedere al server Web DMX-AN2 digitando CHAUVETDJ sia come User Name che come Password. Non è possibile cambiare questa password.

Nome del dispositivo

È possibile modificare il nome del dispositivo per il DMX-AN2 tramite il Server Web cancellando il campo Device Name e digitando un nuovo nome. Fare clic su Apply per confermare le variazioni.

Modalità IP

Tramite il server Web è possibile impostare la modalità IP di DMX-AN2, facendo click sul menù a tendina IP Mode e selezionando DHCP IP o Manual IP. Fare clic su Apply per confermare le variazioni.

Indirizzo IP

È possibile modificare l'indirizzo IP del DMX-AN2 tramite il Server Web cancellando il campo IP Address e digitando un nuovo indirizzo IP. Fare clic su Apply per confermare le variazioni.

La funzione Art-Net™ è limitata agli indirizzi IP che iniziano con 2 o 10. Se la prima cifra dell'indirizzo IP del DMX-AN2 è cambiata, prima di accedere nuovamente al Server Web è necessario modificare le impostazioni di rete del computer affinché concordino.

Maschera di rete

È possibile modificare la maschera di rete del DMX-AN2, tramite il Server Web, facendo clic sul menù a discesa Net Mask e selezionando tra 255.255.0.0 oppure 255.255.255.0. Fare clic su Apply per confermare le variazioni.

Gateway predefinito

Se necessario, è possibile cambiare il gateway predefinito di DMX-AN2 tramite il server Web, cancellando il campo Default Gateway e digitando l'indirizzo IP del nuovo gateway predefinito. Fare clic su Apply per confermare le variazioni.

Nuova Password

È possibile cambiare la password del server Web DMX-AN2 digitando una nuova password nel campo New Password del server. Fare clic su Apply per confermare le variazioni.

Stato della porta

È possibile impostare ciascuna porta DMX del DMX-AN2 come uscita o ingresso, tramite il Server Web, facendo clic sul menù a discesa Port Status della porta selezionata e scegliendo Input o Output. Fare clic su Apply per confermare le variazioni.

Per l'ingresso DMX sul DMX-AN2, è necessario utilizzare un adattatore femmina-maschio (non fornito).

Protocollo

È possibile selezionare il protocollo Ethernet di ciascuna porta DMX del DMX-AN2, tramite Server Web, facendo clic sul menù a discesa Protocol della porta selezionata e scegliendo ArtNet oppure sACN. Fare clic su Apply per confermare le variazioni.

Progetto e diritti d'autore Art-Net™ di Artistic Licence Holdings Ltd.

Frequenza immagine

È possibile impostare il frame rate di segnale per ciascuna porta DMX del DMX-AN2 tramite Server Web, facendo clic sul menù a discesa Frame Rate della porta selezionata e scegliendo 40HZ, 35HZ, 30HZ 25HZ, 20HZ, 15HZ oppure 10HZ. Fare clic su Apply per confermare le variazioni.

Universo

È possibile impostare l'indirizzo universo Art-Net™ o sACN di ciascuna porta DMX del DMX-AN2, tramite Server Web, cancellando il campo Universe della porta selezionata e digitando l'indirizzo universo desiderato. Fare clic su Apply per confermare le variazioni.

Aggiornamento Firmware

È possibile aggiornare il firmware del DMX-AN2 tramite il server Web, facendo clic su Browse (esplora) accanto al campo File Path nella parte bassa del server, selezionando il file di aggiornamento firmware e facendo poi clic su Upload File. Il file di aggiornamento firmware più recente è disponibile all'indirizzo www.chauvetdj.com.

Specifiche tecniche

Dimensioni e peso

Lunghezza Larghezza Altezza Peso

4,7 po (120 mm) 2,5 po (64 mm) 1,5 po(39 mm) 0,2 kg (0,4 libbre)

Nota: le dimensioni sono arrotondate alla cifra decimale più vicina.

Alimentazione

Parametri DMX-AN2 Alimentazione esterna

Alimentazione in ingresso Fisso Commutazione (interno)

9 V CC, 500 mA (adattatore di

Intervallo

alimentazione)

48 V, 0,4 A (alimentazione via Ethernet)

Selezione tensione Fisso Automatica

Alimentazione in ingresso	US/Canada	UK/Mondiale
IEC	Edison	Spina locale

Controllo

I/O Connettori	Protocollo di controllo	Intervallo canale
1 RJ45 Ethernet	Art-NetTM, sACN	1024
2 XLR a 3-pin	DMX512	512 (per porta)

Termico

Temperatura esterna massima	Raffreddamento
40 °C (104 °F)	Convezione

Ordinazione

Prodotto	Codice articolo	Numero UPC
DMX-AN2	09081509	781462218577
