Produkttyp	DMX/Art-Net-Brücke
Marke	Chauvet
Modell	DMXAN2
Abmessungen (B x T x H)	120 x 64 x 39 mm
Gewicht	0,2 kg
Externe Stromversorgung	9 VDC, 500 mA (Netzadapter inklusive)
PoE-Stromversorgung	48 V, 0,4 A
Anschlüsse	1 x RJ45 Ethernet, 2 x XLR 3-polig (DMX A und B)
Steuerprotokolle	Art-Net™, sACN, DMX512
DMX-Kapazität	max. 1024 Kanäle (512 pro Port)
Aktualisierungsrate	10 bis 40 Hz (konfigurierbar)
Konfiguration	Integrierter Webserver
Firmware-Update	Über Webserver
Werkseinstellungen	Reset-Taste (3 Sekunden)
LED-Anzeigen	Strom, Signal, Verbindung
Schutzart	IP20 (nur Innenbereich)
Max. Umgebungstemperatur	40 °C
Kühlung	Konvektion
Enthaltenes Zubehör	Netzadapter, Referenzhandbuch
Garantie	Eingeschränkt (siehe Website)

Häufig gestellte Fragen - DMXAN2 Chauvet

Wie konfiguriere ich die IP-Adresse des DMX-AN2?

Verbinden Sie das Gerät mit Ihrem Netzwerk und greifen Sie dann über die Standard-IP-Adresse 2.0.0.1 auf den Webserver zu. Wählen Sie im Menü IP-Modus entweder DHCP-IP oder Manuelle IP. Für eine manuelle IP geben Sie die gewünschte Adresse ein und klicken Sie auf Übernehmen.

Wie setze ich den DMX-AN2 auf die Werkseinstellungen zurück?

Halten Sie die Reset-Taste auf der Rückseite des Geräts für mindestens 3 Sekunden gedrückt. Die Strom-LED beginnt zu blinken, um den Reset zu bestätigen.

Wie aktualisiere ich die Firmware?

Laden Sie die neueste Update-Datei von www.chauvetdi.com herunter. Verbinden Sie sich mit dem Webserver des DMX-AN2, klicken Sie neben Dateipfad auf Durchsuchen, wählen Sie die Datei aus und klicken Sie auf Datei hochladen.

Welche Steuerprotokolle werden unterstützt?

Der DMX-AN2 unterstützt Art-Net™ und sACN für die Netzwerkübertragung sowie das standardmäßige DMX512 für XLR-Verbindungen.

Wie verbinde ich den DMX-AN2 mit meinem Netzwerk?

Verwenden Sie den Ethernet-RJ45-Port auf der Rückseite des Geräts. Sie können das Gerät auch über PoE mit Strom versorgen, wenn Ihr Switch dies unterstützt. Konfigurieren Sie dann die IP-Adresse über den Webserver.

Welche Versorgungsspannung wird benötigt?

Das Gerät wird mit einer externen Stromversorgung 9 VDC, 500 mA (im Lieferumfang enthalten) oder über Power over Ethernet (48 V, 0,4 A) betrieben.

Kann der DMX-AN2 im Freien verwendet werden?

Nein, das Gerät hat die Schutzart IP20 und darf nur in Innenräumen verwendet werden. Vermeiden Sie Regen oder Feuchtigkeit, um Brand- oder Stromschlagrisiken zu vermeiden.

Wie greife ich auf den Webserver zu?

Stellen Sie sicher, dass Ihr Computer sich im selben Netzwerk wie der DMX-AN2 befindet, und geben Sie dann die IP-Adresse des Geräts (Standard 2.0.0.1) in die Adressleiste eines Browsers ein. Verwenden Sie 'Admin' als Benutzernamen und Passwort (Standard).

Was tun, wenn ich das Passwort des Webservers vergessen habe?

Verwenden Sie die Notfall-Anmeldedaten: Benutzername CHAUVETDJ und Passwort CHAUVETDJ. Dieses Passwort kann nicht geändert werden.

Wie konfiguriere ich einen DMX-Port als Eingang oder Ausgang?

Öffnen Sie im Webserver für jeden Port das Dropdown-Menü Port-Status und wählen Sie Eingang oder Ausgang. Klicken Sie auf Übernehmen, um zu speichern. Verwenden Sie für Eingänge einen DMX-Adapter von Buchse auf Stecker.

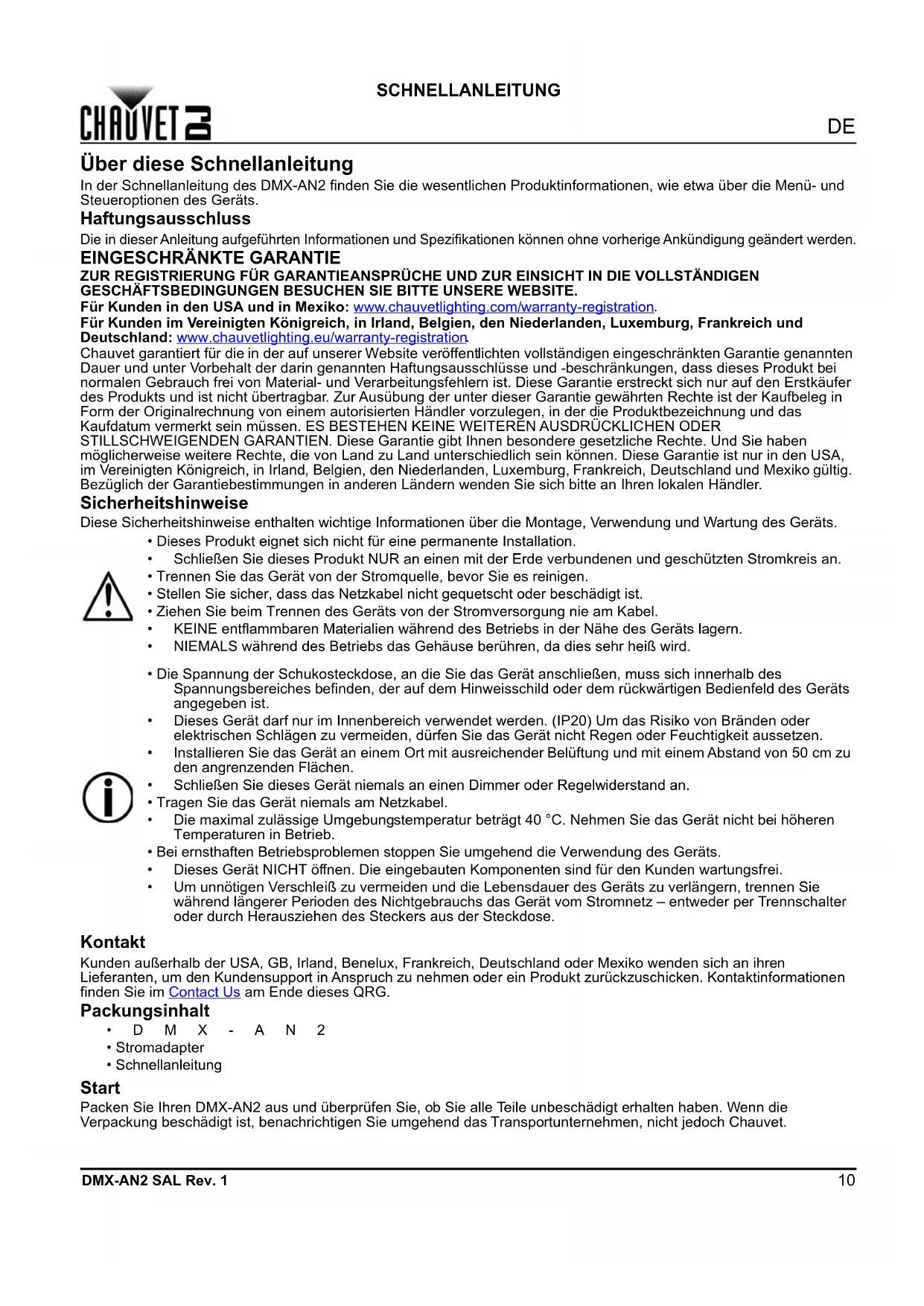

BEDIENUNGSANLEITUNG DMXAN2 Chauvet

Über diese Schnellanleitung

In der Schnellanleitung des DMX-AN2 finden Sie die wesentlichen Produktinformationen, wie etwa über die Menü- und Steueroptionen des Geräts.

Haftungsausschluss

Die in dieser Anleitung aufgeführten Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden.

EINGESCHRÄNKTE GARANTIE

ZUR REGISTRIERUNG FÜR GARANTIEANSPRÜCHE UND ZUR EINSICHT IN DIE VOLLSTÄNDIGEN GESCHÄFTSBEDINGUNGEN BESUCHEN SIE BITTE UNSERE WEBSITE.

Für Kunden in den USA und in Mexiko: www.chauvetlighting.com/warranty-registration.

Für Kunden im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich und Deutschland: www.chauvetlighting.eu/warranty-registration.

Chauvet garantiert für die in der auf unserer Website veröffentlichten vollständigen eingeschränkten Garantie genannten Dauer und unter Vorbehalt der darin genannten Haftungsausschlüsse und -beschränkungen, dass dieses Produkt bei normalen Gebrauch frei von Material- und Verarbeitungsfehlern ist. Diese Garantie erstreckt sich nur auf den Erstkäufer des Produkts und ist nicht übertragbar. Zur Ausübung der unter dieser Garantie gewährten Rechte ist der Kaufbeleg in Form der Originalrechnung von einem autorisierten Händler vorzulegen, in der die Produktbezeichnung und das Kaufdatum vermerkt sein müssen. ES BESTEHEN KEINE WEITEREN AUSDRÜCKLICHEN ODER

STILLSCHWEIGENDEN GARANTIEN. Diese Garantie gibt Ihnen besondere gesetzliche Rechte. Und Sie haben möglicherweise weitere Rechte, die von Land zu Land unterschiedlich sein können. Diese Garantie ist nur in den USA, im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich, Deutschland und Mexiko gültig. Bezüglich der Garantiebestimmungen in anderen Ländern wenden Sie sich bitte an Ihren lokalen Händler.

Sicherheitshinweise

Diese Sicherheitshinweise enthalten wichtige Informationen über die Montage, Verwendung und Wartung des Geräts.

- Dieses Produkt eignet sich nicht für eine permanente Installation.

- Schließen Sie dieses Produkt NUR an einen mit der Erde verbundenen und geschützten Stromkreis an.

- Trennen Sie das Gerät von der Stromquelle, bevor Sie es reinigen.

- Stellen Sie sicher, dass das Netzkabel nicht gequetscht oder beschädigt ist.

- Ziehen Sie beim Trennen des Geräts von der Stromversorgung nie am Kabel.

- KEINE entflammbaren Materialien während des Betriebs in der Nähe des Geräts lagern.

• NIEMALS während des Betriebs das Gehäuse berühren, da dies sehr heiß wird.

• Die Spannung der Schukosteckdose, an die Sie das Gerät anschließen, muss sich innerhalb des Spannungsbereiches befinden, der auf dem Hinweisschild oder dem rückwärtigen Bedienfeld des Geräts angegeben ist.

- Dieses Gerät darf nur im Innenbereich verwendet werden. (IP20) Um das Risiko von Bränden oder elektrischen Schlägen zu vermeiden, dürfen Sie das Gerät nicht Regen oder Feuchtigkeit aussetzen.

- Installieren Sie das Gerät an einem Ort mit ausreichender Belüftung und mit einem Abstand von 50 cm zu den angrenzenden Flächen.

- Schließen Sie dieses Gerät niemals an einen Dimmer oder Regelwiderstand an.

- Tragen Sie das Gerät niemals am Netzkabel.

• Die maximal zulässige Umgebungstemperatur beträgt 40 °C. Nehmen Sie das Gerät nicht bei höheren Temperaturen in Betrieb.

- Bei ernsthaften Betriebsproblemen stoppen Sie umgehend die Verwendung des Geräts.

• Dieses Gerät NICHT öffnen. Die eingebauten Komponenten sind für den Kunden wartungsfrei.

- Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Kontakt

Kunden außerhalb der USA, GB, Irland, Benelux, Frankreich, Deutschland oder Mexiko wenden sich an ihren Lieferanten, um den Kundensupport in Anspruch zu nehmen oder ein Produkt zurückzuschicken. Kontaktinformationen finden Sie im Contact Us am Ende dieses QRG.

Packungsinhalt

• D M X - A N 2
- Stromadapter
- Schnellanleitung

Start

Packen Sie Ihren DMX-AN2 aus und überprüfen Sie, ob Sie alle Teile unbeschädigt erhalten haben. Wenn die Verpackung beschädigt ist, benachrichtigen Sie umgehend das Transportunternehmen, nicht jedoch Chauvet.

Produktübersicht

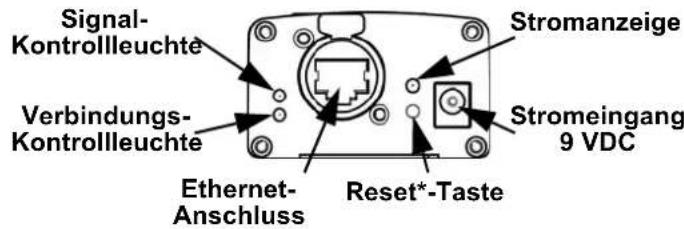

Signal- Kontrollleuchte Verbindungs- Kontrollleuchte Ethernet- Anschluss Reset*-Taste Stromanzeige Stromeingang 9 VDC

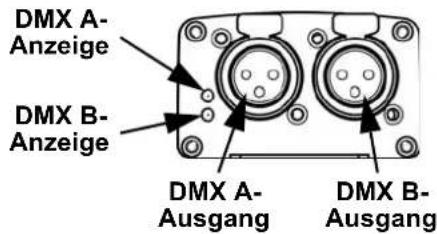

DMX A- Anzeige DMX B- Anzeige DMX A- Ausgang DMX B- Ausgang

*Drücken Sie auf die Taste Reset und halten Sie sie für 3 Sekunden gedrückt, um das Gerät auf die Werkseinstellungen zurückzustellen. Die Stromanzeige blinkt.

Abmessungen

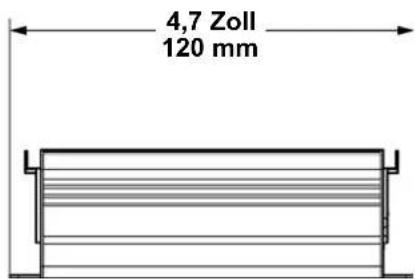

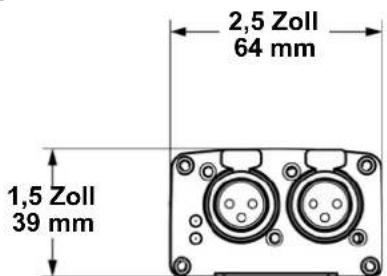

2,5 Zoll 64 mm 1,5 Zoll 39 mm

4,7 Zoll 120 mm

Gleichstrom-Anschluss

Dieses Gerät verfügt über ein externes Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird, und kann mit einer Eingangsspannung von 100\~240 V AC, 50/60 Hz arbeiten.

Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Power over Ethernet

Dieses Gerät kann über den Ethernet-Anschluss mit Strom versorgt werden, wenn ein Power over Ethernet-Gerät vorhanden ist.

Webserver

Der Zugriff auf den DMX-AN2 Webserver kann von jedem Computer aus erfolgen, der sich im gleichen Netzwerk wie das Gerät befindet. Dies ermöglicht es, per Netzwerkzugriff Einstellungen wie die IP-Adresse und den Namen des Geräts oder die einzelnen Einstellungen für jeden DMX-Anschluss zu konfigurieren. Die Firmware des Geräts kann ebenfalls über den Webserver aktualisiert werden.

Zugriff auf den Webserver:

1. Verbinden Sie den DMX-AN2 über den Ethernet-Anschluss auf der Rückseite des Geräts mit einem Computer.
2. Auf dem Computer stellen Sie die IP-Adresse des Netzwerks ein, damit er die gleichen ersten drei Ziffern hat wie die IP-Adresse des Geräts. Die Standard-IP-Adresse jedes DMX-AN2 ist 2.0.0.1.
3. Geben Sie die IP-Adresse des Geräts in die Browserleiste des Browsers ein.
4. Drücken Sie auf die Enter-Taste.
5. Geben Admin ein in das Feld User Name (Benutzername) und Admin ein in das Feld Password (Kennwort). Zum Ändern des Kennworts, siehe Neues Kennwort.

Wurde ein neues Kennwort vergessen, kann auf den DMX-AN2-Webserver zugegriffen werden, indem CHAUVETDJ sowohl als Benutzername als auch als Kennwort eingegeben wird. Dieses Kennwort kann nicht geändert werden.

Gerätename

Der Gerätename für den DMX-AN2 kann über den Webserver geändert werden. Löschen Sie dazu das Feld Device Name und geben Sie einen neuen Namen ein. Klicken Sie auf Apply, um die Änderungen zu bestätigen.

IP-Modus

Der IP-Modus für DMX-AN2 kann über den Webserver eingestellt werden. Klicken Sie dazu auf das Dropdown-Menü IP Mode und wählen Sie DHCP IP oder Manual IP aus. Klicken Sie auf Apply, um die Änderungen zu bestätigen.

IP-Adresse

Die IP-Adresse für den DMX-AN2 kann über den Webserver geändert werden. Löschen Sie dazu das Feld IP Address und geben Sie eine neue IP-Adresse ein. Sie auf Apply, um die Änderungen zu bestätigen.

Die Art-Net-Funktion ist auf IP-Adressen begrenzt, die mit 2 oder 10 beginnen. Wird die erste Ziffer der IP-Adresse des DMX-AN2 geändert, müssen die Netzwerkeinstellungen des Computers geändert werden, um wieder übereinzustimmen, bevor auf den Webserver zugegriffen werden kann.

Netzmaske

Die Netzmaske für den DMX-AN2 kann über den Webserver geändert werden. Klicken Sie dazu auf das Dropdown-Menü Net Mask und wählen Sie 255.255.0.0 oder 255.255.255.0. Sie auf Apply, um die Änderungen zu bestätigen.

Standard-Gateway

Bei Bedarf kann das Standard-Gateway für den DMX-AN2 über den Webserver geändert werden. Löschen Sie dazu das Feld Default Gateway und geben Sie die IP-Adresse des neuen Standard-Gateways ein. Klicken Sie auf Apply, um die Änderungen zu bestätigen.

Neues Kennwort

Das Kennwort für den DMX-AN2-Webserver kann über den Webserver geändert werden. Geben Sie dazu in das Feld New Password das neue Kennwort ein. Klicken Sie auf Apply, um die Änderungen zu bestätigen.

Anschluss-Status

Jeder DMX-Anschluss des DMX-AN2 kann über den Webserver als Ausgang oder Eingang festgelegt werden. Klicken Sie dazu auf das Dropdown-Menü Port Status für den ausgewählten Anschluss und wählen Sie Input (Eingang) oder Output (Ausgang). Sie auf Apply, um die Änderungen zu bestätigen.

Verwenden Sie unbedingt einen weiblich-auf-männlich DMX-Adapter (nicht beiliegend) für den DMX-Eingang an den DMX-AN2.

Protokoll

Das Ethernet-Protokoll für jeden DMX-Anschluss kann über den Webserver ausgewählt werden. Klicken Sie dazu auf das Dropdown-Menü Protocol für den ausgewählten Anschluss und wählen Sie ArtNet oder sACN. Sie auf Apply, um die Änderungen zu bestätigen.

Art-Net™-Design und -Copyright Artistic Licence Holdings Ltd.

Frequenz

Die Signalfrequenz für jeden DMX-Anschluss des DMX-AN2 kann über den Webserver eingestellt werden. Klicken Sie dazu auf das Dropdown-Menü Frame Rate für den ausgewählten Anschluss und wählen Sie 40HZ, 35HZ, 30HZ 25HZ, 20HZ, 15HZ oder 10HZ aus. Sie auf Apply, um die Änderungen zu bestätigen.

Umgebung

Die Art-Net™ - oder sACN-Umgebungsadresse für jeden DMX-Anschluss des DMX-AN2 kann über den Webserver eingestellt werden. Löschen Sie dazu das Feld Universe für den ausgewählten Anschluss und geben Sie die gewünschte Umgebungsadresse ein. Sie auf Apply, um die Änderungen zu bestätigen.

Firmware-Aktualisierung

Die Firmware des DMX-AN2 kann über den Webserver aktualisiert werden. Klicken Sie dazu neben dem Feld File Path (Dateipfad) im unteren Bereich des Webservers auf Browse (Durchsuchen), wählen die Datei für die Firmware-Aktualisierung und klicken dann auf Upload File (Datei hochladen). Die aktuellste Datei für die Firmware-Aktualisierung finden Sie www.chauvetdj.com.

Technische Daten

Abmessungen und Gewicht

Länge Breite Höhe Gewicht

4,7 Zoll (120 mm) 2,5 Zoll (64 mm) 1,5 Zoll (39 mm) 0,4 lb (0,2 kg)

Hinweis: Abmessungen in Zoll sind auf die nächste Dezimalstelle gerundet.

Leistungsaufnahme

Parameter DMX-AN2 Externes Netzkabel
Eingangsspannung Festwert Vorschaltgerät (integriert)
Bereich	9 VDC, 500 mA (Stromadapter)48 V, 0,4 A (Power over Ethernet)	100-240 VAC, 50/60 Hz
Spannungsauswahl Festwert Autom. Spann.-Erkennung
Stromanschluss	USA/Kanada	GB/weltweit
IEC	Edison	Lokaler Stecker
Steuerung
E/A Steckverbinder	Steuerungsprotokoll	Kanalbereich
1 RJ45 Ethernet	Art-NetTM, sACN	1024
2 x 3-poliger XLR	DMX512	512 (pro Anschluss)
Wärmeentwicklung
Max. externe Temp.	Kühlung
104 °F/40 °C	Konvektion
Bestellung
Produkt	Artikelcode	UPC-Nummer
DMX-AN2	09081509	781462218577
