Produkttyp	Beleuchtungshalterung
Marke	Chauvet
Modell	CP Rack
Maximale Tragfähigkeit	450 kg
Verstellbare Höhe	Ja, ausziehbare H-Rahmen
Stapelbar	Ja, bis zu 2 Einheiten
Anzahl der Rohre	4
Anzahl der H-Rahmen	2
Anzahl der Seitenschienen	2
Anzahl der Sockel	8
Enthaltenes Zubehör	Schnellstartanleitung, Abdeckung
Befestigungsart	Sicherungsstifte, Sicherheitsclips
Vorgesehene Verwendung	Halterung für Scheinwerfer und Beleuchtungsausrüstung
Umweltbedingungen	Extreme Umgebungen vermeiden (Meer-/Salzbereich, Temperaturen außerhalb des Bereichs, Überschwemmung)
Sicherheitshinweise	In der Anleitung enthalten
Mögliche Erweiterung	Ausziehbare H-Rahmen zur Verdoppelung der Höhe
Schwenkbare Klemmen	Ja, zur Befestigung der Rohre an den H-Rahmen

Häufig gestellte Fragen - CP Rack Chauvet

Wie installiere ich das CP Rack?

Um das CP Rack zu installieren, heben Sie jede Seitenschiene an, indem Sie die Stifte an der Basis entfernen, und verriegeln Sie sie in vertikaler Position. Befestigen Sie die Rohre mit den Klemmen an den H-Rahmen. Stellen Sie sicher, dass alle Befestigungspunkte fest angezogen sind. Für vollständige Details lesen Sie die Anleitung.

Was ist die maximale Tragfähigkeit des CP Rack?

Die maximale Tragfähigkeit beträgt 450 kg. Überschreiten Sie niemals diese Grenze, um Sicherheitsrisiken zu vermeiden.

Kann ich zwei CP Rack stapeln?

Ja, es ist möglich, bis zu 2 Einheiten in der Höhe zu stapeln. Achten Sie darauf, die Racks gut miteinander zu verbinden, um Stabilität zu gewährleisten.

Wie ziehe ich die H-Rahmen aus?

Entfernen Sie die Sicherheitsclips und die Stifte, ziehen Sie den Stift auf die gewünschte Höhe aus oder senken Sie ihn ab, und setzen Sie dann die Clips und Stifte wieder ein, um zu stabilisieren. Dadurch kann die Höhe des Racks verdoppelt werden.

Wie befestige ich die Rohre an den H-Rahmen?

Stellen Sie sicher, dass die Klemme nach unten gerichtet ist, und drücken Sie dann fest auf die horizontale Stange des H-Rahmens, bis sie gut befestigt ist. Wiederholen Sie den Vorgang für jedes Rohr.

Welche Sicherheitsvorkehrungen sind zu beachten?

Nicht in extremen Umgebungen installieren (Meer-/Salzbereich, Temperaturen außerhalb des Bereichs, Überschwemmung). Stoppen Sie die Nutzung sofort bei schwerwiegenden Problemen. Überprüfen Sie regelmäßig die Befestigungen.

Was tun bei Funktionsproblemen?

Stellen Sie die Verwendung des Produkts sofort ein und wenden Sie sich an einen qualifizierten Techniker. Versuchen Sie nicht, Reparaturen selbst durchzuführen, ohne die Anleitung zu konsultieren.

Wie transportiere ich das CP Rack?

Für den Transport montieren Sie die Geräte in vertikaler Position mit den Linsen nach unten und verriegeln Sie die Schwenk- und Neigungsverriegelungen, um übermäßige Belastungen zu vermeiden.

Welches Zubehör ist im Lieferumfang des CP Rack enthalten?

Der Lieferumfang umfasst: das CP Rack, eine Schnellstartanleitung und eine Abdeckung.

Kann ich das CP Rack im Freien verwenden?

Vermeiden Sie eine dauerhafte Installation in extremen Außenumgebungen (Meer-/Salzbereich, Überschwemmung, Schnee). Stellen Sie bei vorübergehender Nutzung sicher, dass die Bedingungen innerhalb der angegebenen Temperaturbereiche liegen.

BEDIENUNGSANLEITUNG CP Rack Chauvet

Diese Sicherheitshinweise enthalten wichtige Informationen zu Installation, Nutzung und Wartung des CP Rack.

• FOLGENDES SOLLTEN SIE NIEMALS TUN:

• Nicht für Installation im Freien an Orten mit extremen Umweltbedingungen geeignet. Dies beinhaltet, ist aber nicht beschränkt auf:
• Exposition in einer Meeres-/Salzwasserumgebung (innerhalb von 3 Meilen um einen Salzwasserkörper).
• Das Produkt an Orten betreiben, an denen die normalen Temperaturen die in diesem Handbuch angegebenen Temperaturbereiche überschreiten.
• Orte, die überschwemmungsgefährdet sind oder unter Schnee begraben werden.
  • Andere Bereiche, in denen das Produkt extremer Strahlung oder ätzenden Substanzen ausgesetzt ist.
• Im Falle einer schwerwiegenden Störung ist der Betrieb sofort einzustellen.

Lieferumfang

• C P R a c k • U m s c h a l g

- Kurzanleitung

Symbole

Symbole Bedeutung
	Wichtige Informationen zur Installation, Konfiguration und zum Betrieb. Bei Nichtbeachtung dieser Informationen kann es zu Fehlfunktionen oder Beschädigungen des Geräts oder zu Verletzungen des Bedieners kommen.
	Wichtige Informationen zur Installation oder Konfiguration. Wenn diese Informationen nicht beachtet werden, kann es zu Fehlfunktionen kommen.
	Nützliche Informationen.

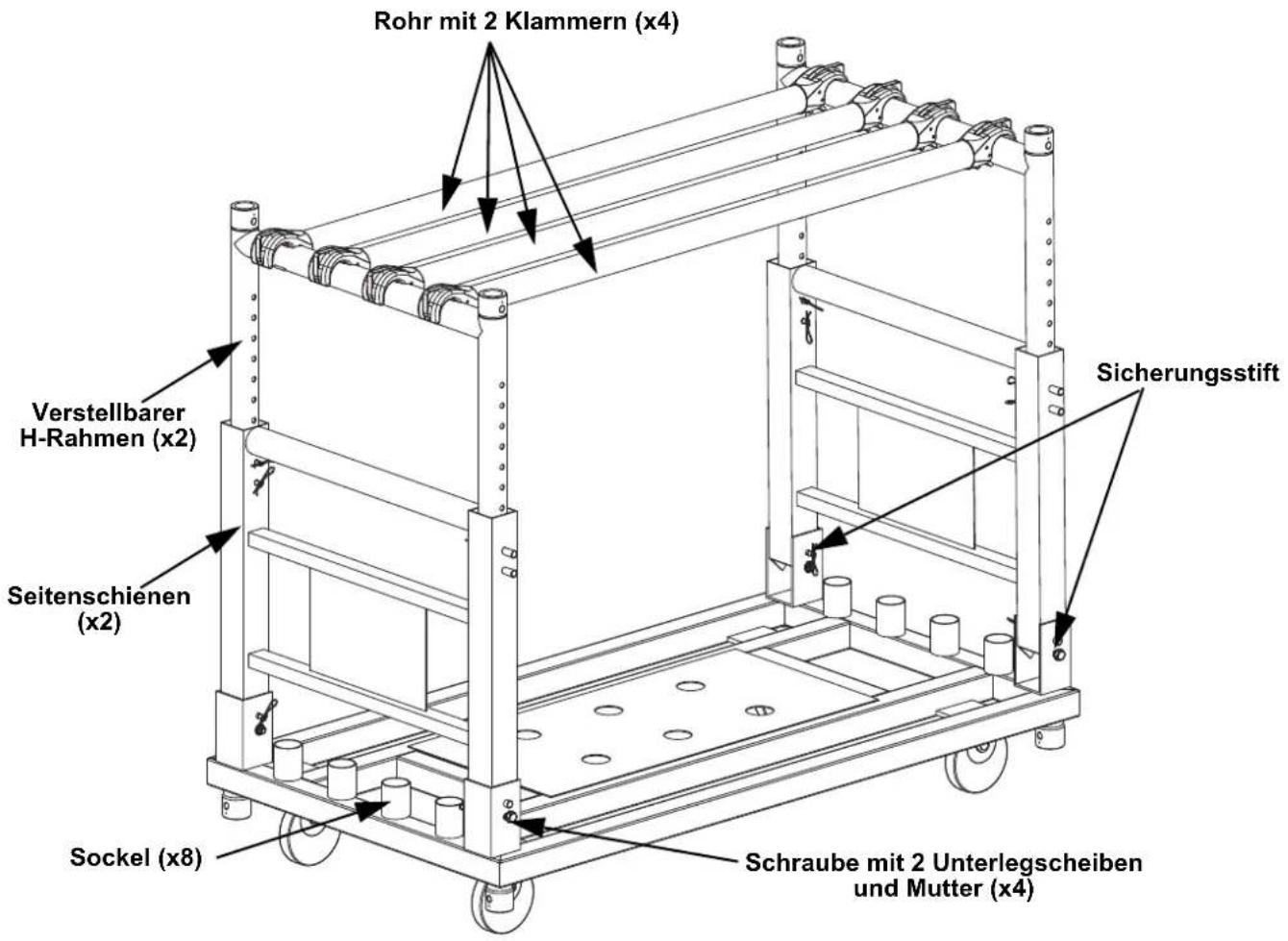

Produktübersicht

Aufbau

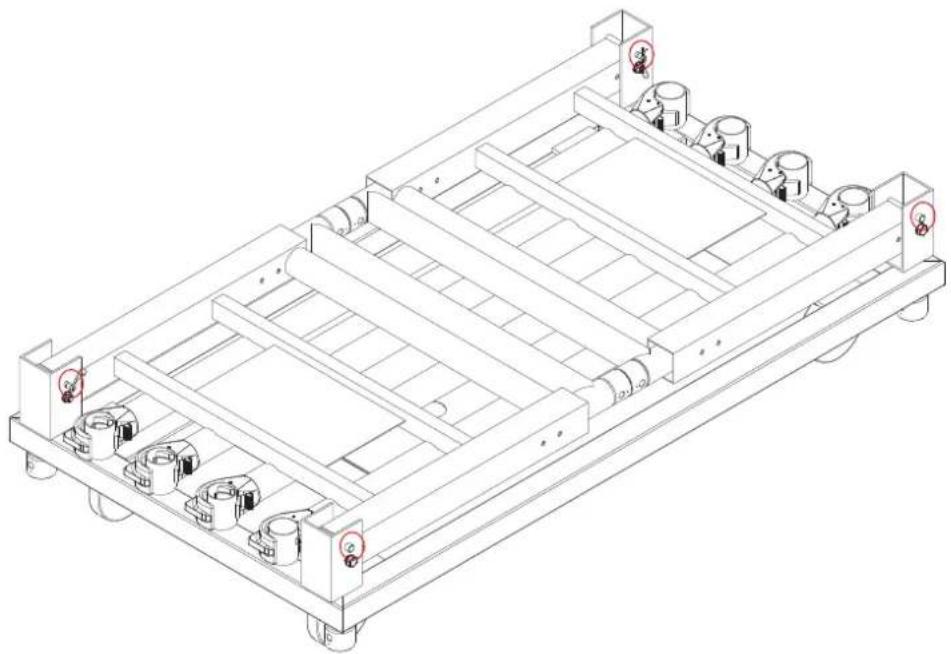

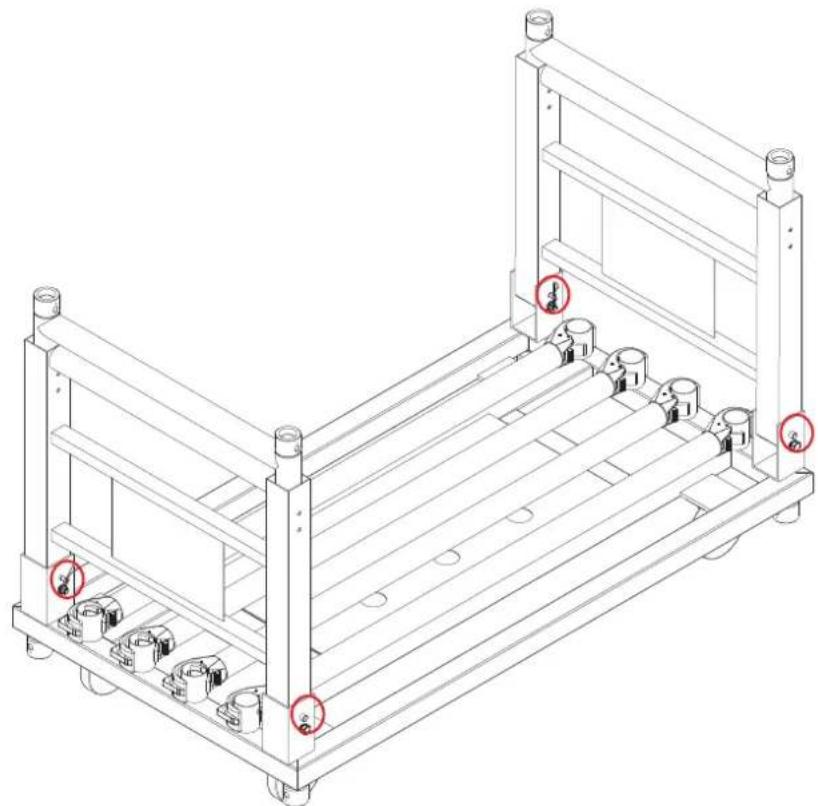

1. So beginnen Sie den Aufbau:

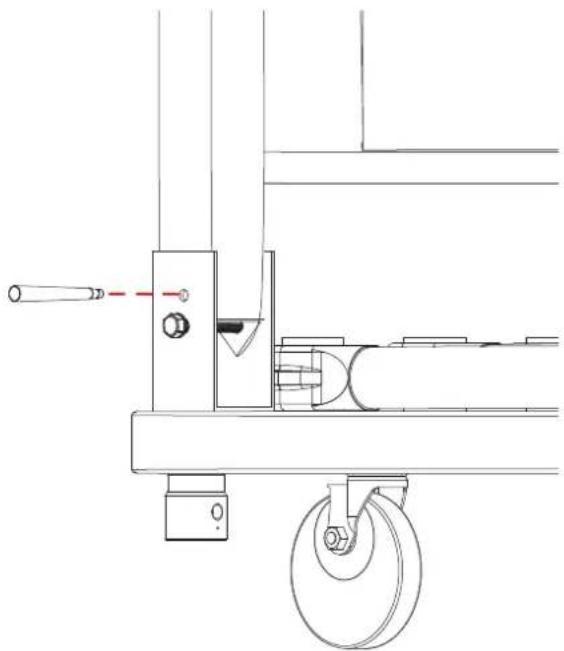

a. Stellen Sie die Seitenschienen des CP Rack auf, indem Sie die Sicherungsstifte am Sockel an beiden Seitenschienen entfernen.

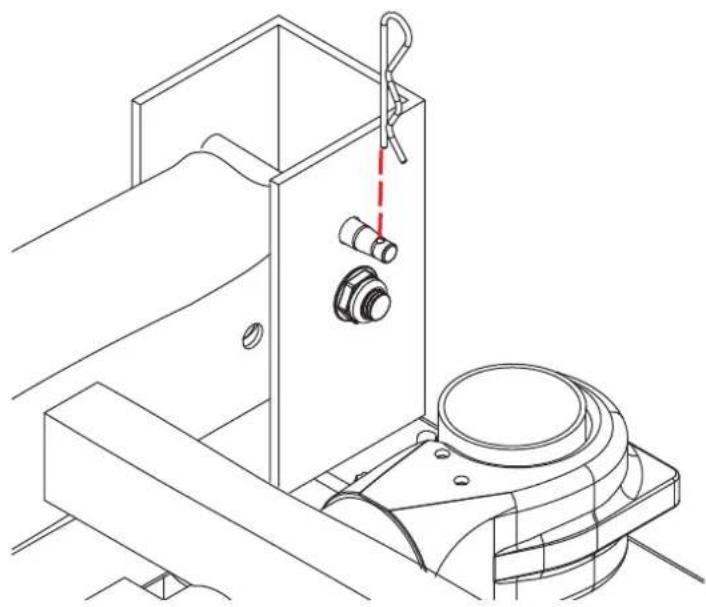

b. Zum Entfernen eines Sicherungsstiftes muss zunächst der Splint entfernt werden.

Beide H-Rahmen können vom CP Rack abgenommen werden. Die H-Rahmen können an einem Gerüst aufgehängt werden.

f. Setzen Sie den Sicherungsstift wieder ein, um die Seitenschiene in der aufrechten Position zu sichern.

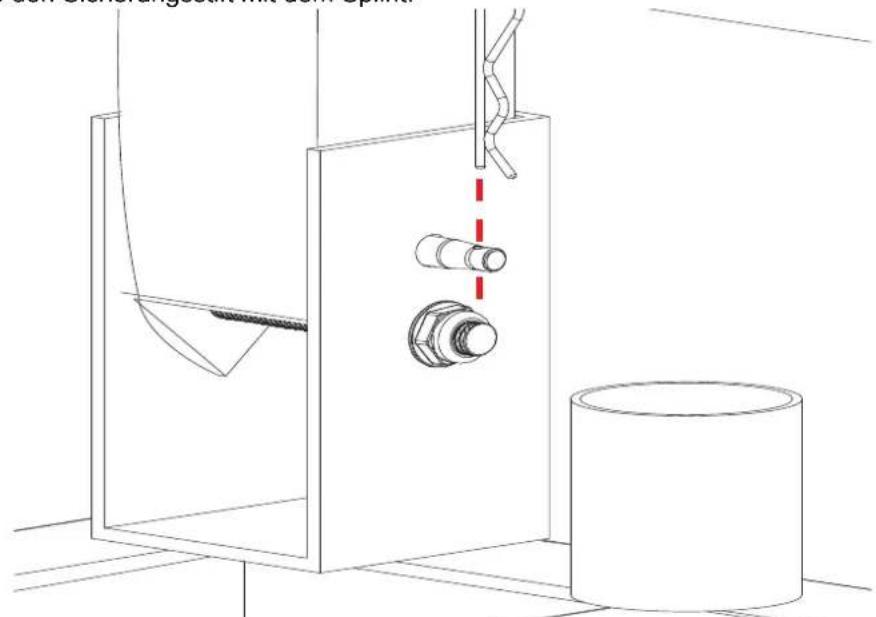

g. Sichern Sie den Sicherungsstift mit dem Splint.

h. Wiederholen Sie die Schritte 1-f und 1-g an allen Sockeln, um die Seitenschienen zu sichern.

Warnung! Stellen Sie sicher, dass alle Sicherungsstifte eingesetzt und mit Splinten gesichert sind. Anderenfalls besteht ein hohes Sicherheitsrisiko!

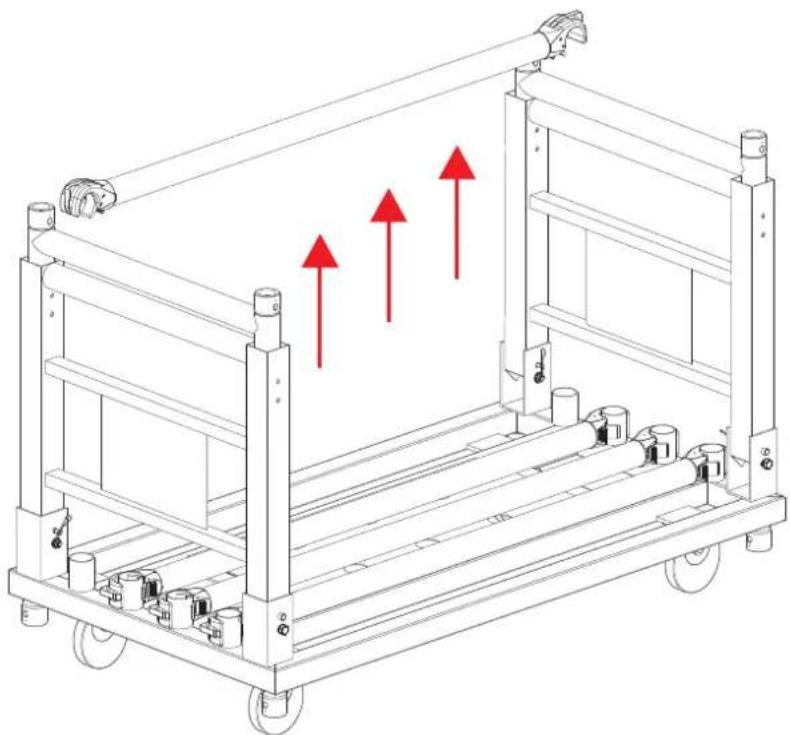

1. So lösen Sie die Rohre von den Sockeln:

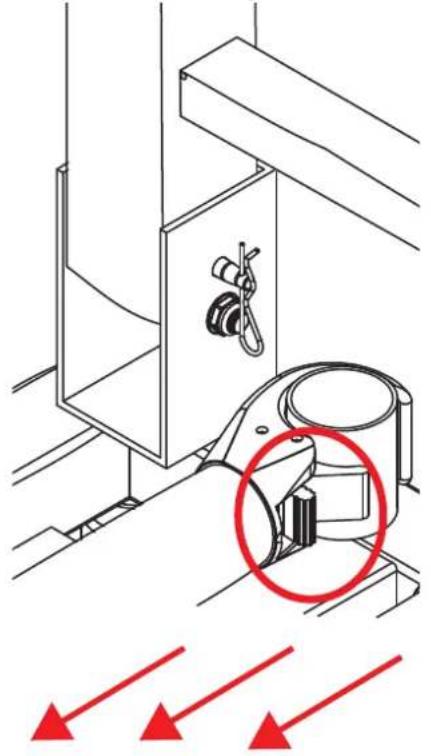

a. Lösen Sie die Klammer, indem Sie den Hebel entriegeln.

b. Nehmen Sie das Rohr ab.

c. Wiederholen Sie diese Schritte an der anderen Klammer, um das Rohr vollständig zu lösen.

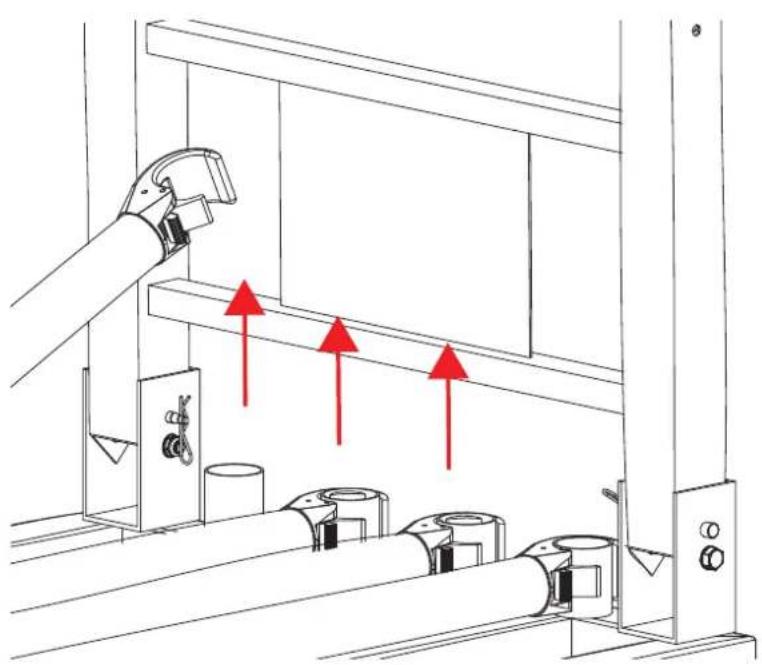

1. So verbinden Sie das Rohr bzw. die Rohre mit dem H-Rahmen:

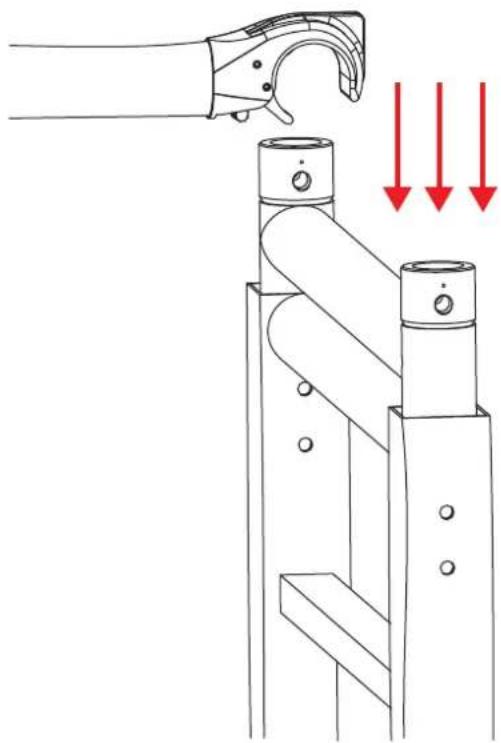

a. Stellen Sie sicher, dass die Klammer nach unten zeigt, und drücken Sie die Klammer auf die horizontale Stange des H-Rahmens.

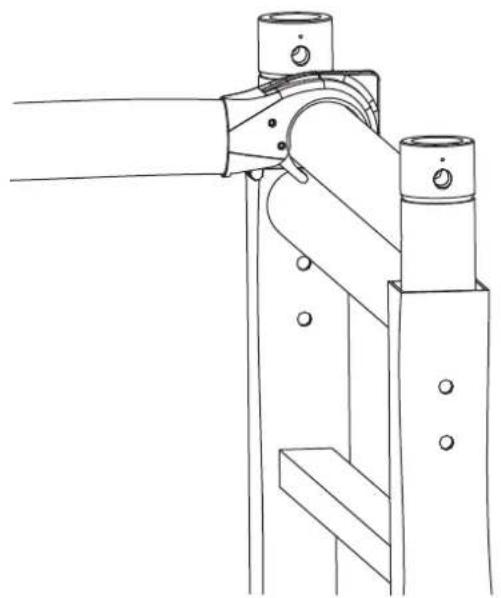

b. Stellen Sie sicher, dass die Klammer fest mit dem H-Rahmen verbunden ist.

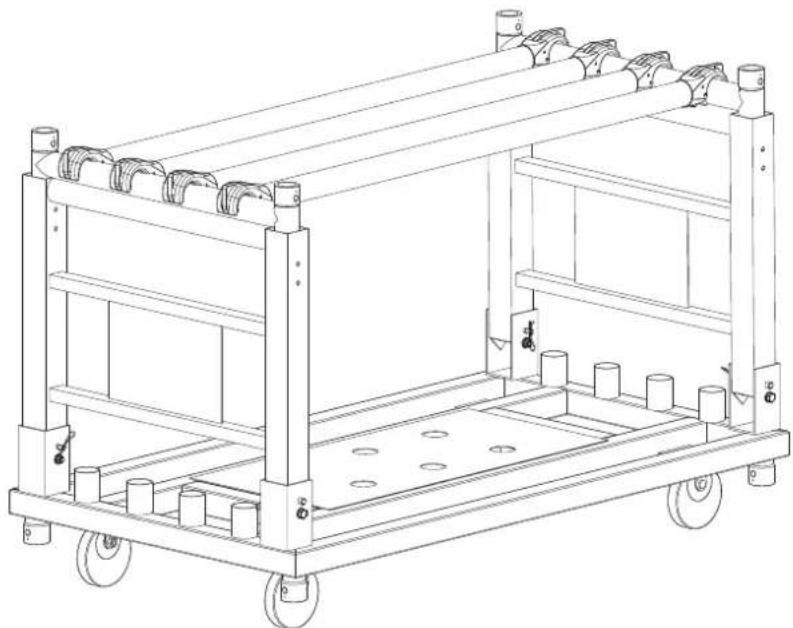

c. Wiederholen Sie diese Schritte für alle weiteren gewünschten Rohre:

Die maximale Tragfähigkeit dieses Produktes beträgt 450 kg (1.000 lbs). Dieses Gewicht darf nicht überschritten werden, anderenfalls besteht ein hohes Sicherheitsrisiko!

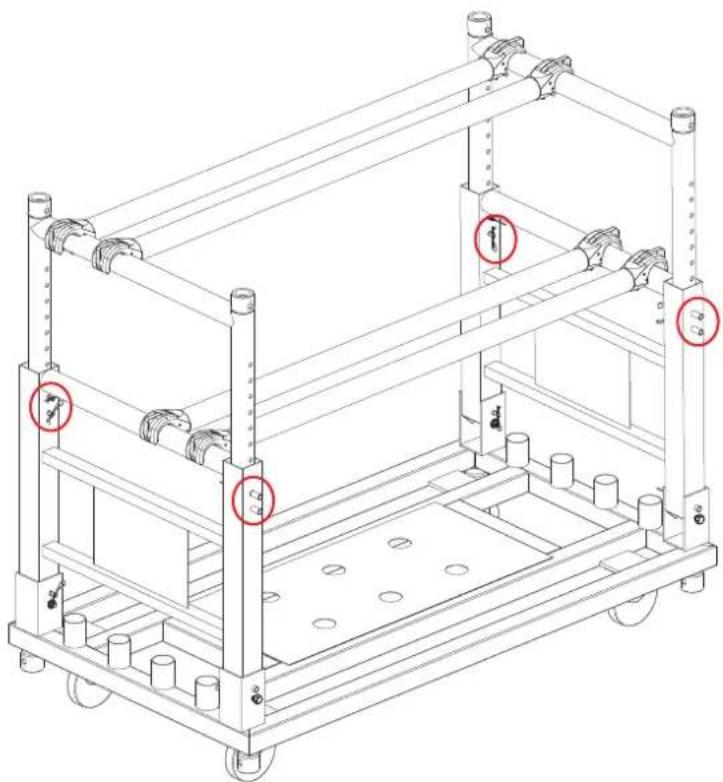

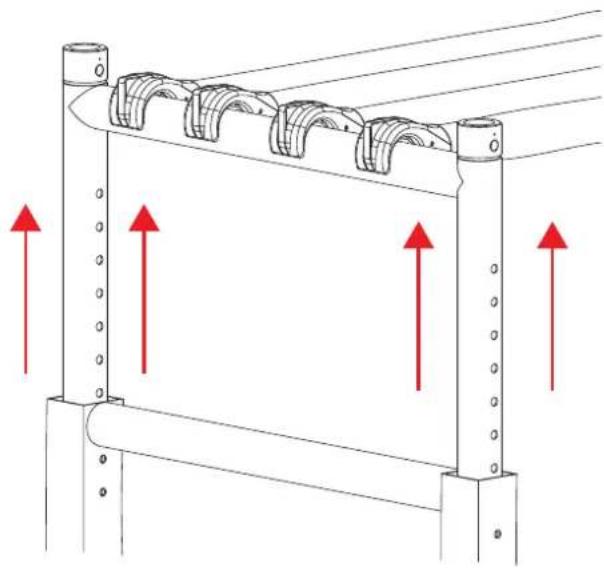

1. Die H-Rahmen können bis zur doppelten Höhe des CP Rack verstellt werden. So verstellen Sie die H-Rahmen:

a. Entfernen Sie die Sicherungsstifte, die den H-Rahmen in Position halten.

b. Verstellen Sie den H-Rahmen auf die gewünschte Höhe.

c. Setzen Sie die Sicherungsstifte wieder ein und sichern Sie sie mit den Splinten, um den H-Rahmen in der gewünschten Höhe zu fixieren.

Ein weiterer CP Rack kann auf dieses Produkt aufgesetzt werden. Die maximale Stapelhöhe beträgt 2 Produkte.

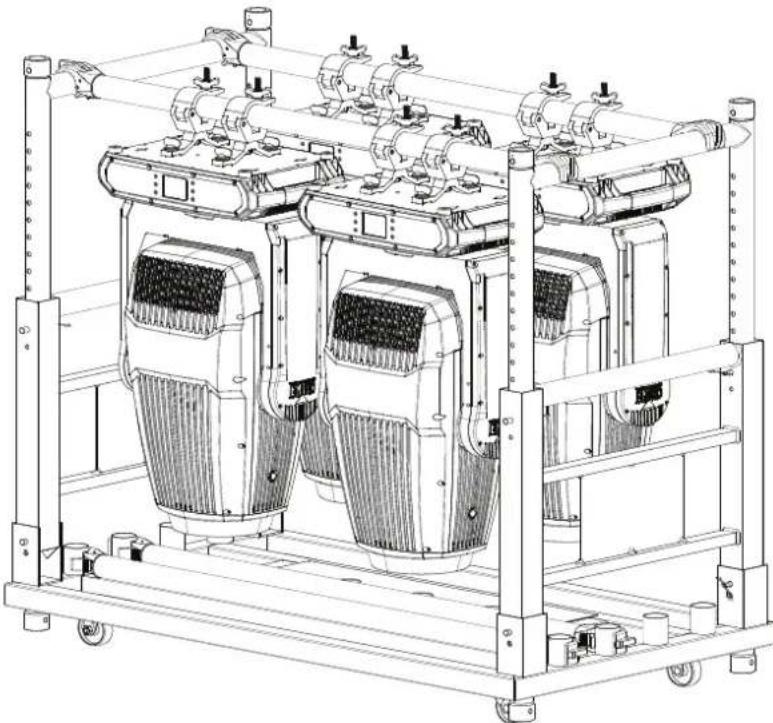

Transport auf Traversen oder Gestellen

Wenn die Geräte in vorbereiteten Traversen- und Transportgestellen transportiert werden, müssen sie in vertikaler Position mit nach unten gerichteten Linsen und eingerasteten Schwenk- und Neigungssperren montiert werden. Dadurch werden übermäßige Beanspruchungen der Neigungssperren vermieden und die Auswirkungen der Achsabweichung auf die inneren Bauteile begrenzt.
