Produkttyp	PAR-LED-Scheinwerfer
Marke	Chauvet
Modell	SlimPAR T6 USB
Kategorie	Beleuchtung
Lichtquelle	6 leistungsstarke dreifarbige LEDs (RGB)
Stromversorgung	100-240 VAC, 50/60 Hz (Universaleingang)
Stromverbrauch	Ca. 60 W
Abmessungen (L x B x H)	267 x 140 x 267 mm
Gewicht	3 kg
Schutzart	IP20 (nur für den Innenbereich)
Maximale Umgebungstemperatur	40 °C
DMX-Modi	3 Kanäle, 8 Kanäle
Konnektivität	Kabelgebundenes DMX (Ein-/Ausgang), drahtloses D-Fi™ USB, IR (optionale IRC-6-Fernbedienung), Master/Slave
Integrierte Funktionen	Statische Farben, automatische Programme (3 oder 7 Farben, Einblenden/Überblenden), Soundaktivierung, Farbmakros, Stroboskop, Dimmen
Display	LED mit Menütasten
Montage	Verstellbare Montagebügel, Sicherungsseil erforderlich
Elektrische Verkettung	Möglich (maximale Anzahl je nach Spannung, siehe Anleitung)
Sicherungswechsel	Gleicher Typ und gleiche Stromstärke
Wartung	Reinigung bei ausgeschaltetem Gerät, nicht der Feuchtigkeit aussetzen
Reparaturfähigkeit	Keine vom Benutzer reparierbaren Teile; wenden Sie sich an den Lieferanten
Mitgeliefertes Zubehör	Referenzhandbuch, Netzkabel, Garantiekarte

Häufig gestellte Fragen - SlimPAR T6 USB Chauvet

Wie konfiguriere ich die DMX-Startadresse?

Wählen Sie im Menü 'd001–512' für den 3-CH- oder 8-CH-Modus, dann verwenden Sie die Auf-/Ab-Tasten, um die Adresse einzustellen. Die empfohlene maximale Adresse ist 505, um auf alle Kanäle zuzugreifen.

Wie verwende ich die drahtlose D-Fi™ USB-Funktion?

Schließen Sie ein kompatibles D-Fi™ USB-Modul an den USB-Anschluss des Geräts an. Stellen Sie den DIP-Schalter des Moduls auf Empfänger/Sender. Das Gerät wechselt automatisch in den drahtlosen Modus und deaktiviert das kabelgebundene DMX und die IRC-Fernbedienung.

Kann ich den Scheinwerfer mit einer Infrarot-Fernbedienung steuern?

Ja, es ist kompatibel mit der optionalen IRC-6-Fernbedienung von Chauvet. Aktivieren Sie das Infrarot über das Menü 'SEr' (On).

Wie stelle ich die Empfindlichkeit für den Soundaktivierungsmodus ein?

Wählen Sie im Menü 'Snd', dann 'SenS' und stellen Sie den Wert von 'u--0' auf '100' ein (0 = niedrig, 100 = hoch).

Welche DMX-Modi sind verfügbar?

Zwei Modi: 3 Kanäle (Rot, Grün, Blau) und 8 Kanäle (Rot, Grün, Blau, Farbmakros, Stroboskop/Geschwindigkeit/Empfindlichkeit, Modus, Dimmer, Dimmergeschwindigkeit).

Wie verkette ich mehrere SlimPAR T6 USB im Master/Slave-Modus?

Verbinden Sie die Geräte über DMX in Reihe. Das erste Gerät (Master) muss auf einen automatischen Modus (P--) oder Sound (Snd) eingestellt sein. Die Slaves müssen im Modus 'Snd' oder 'dIM' mit derselben DMX-Adresse oder im automatischen Master/Slave-Modus sein (siehe Anleitung).

Wie ist das Vorgehen beim Austausch der Sicherung?

Trennen Sie das Gerät vom Stromnetz. Verwenden Sie einen Schlitzschraubendreher, um die Kappe des Sicherungshalters anzuheben. Ersetzen Sie die durchgebrannte Sicherung durch eine Sicherung vom gleichen Typ und gleicher Stromstärke. Setzen Sie die Kappe wieder auf und schließen Sie das Gerät wieder an.

Wie reinige ich den Scheinwerfer?

Trennen Sie das Gerät vor der Reinigung immer vom Netz. Verwenden Sie ein weiches, trockenes Tuch. Setzen Sie es nicht Regen oder Feuchtigkeit aus (IP20).

Kann ich dieses Gerät im Freien verwenden?

Nein, das Gerät ist mit IP20 klassifiziert und darf nur in Innenräumen verwendet werden, geschützt vor Feuchtigkeit und Witterungseinflüssen.

Was tun, wenn das Gerät nicht mehr reagiert?

Überprüfen Sie die Stromversorgung und die Verbindungen. Wenn das Problem weiterhin besteht, trennen Sie das Gerät vom Netz und schließen Sie es nach einigen Minuten wieder an. Bei schwerwiegenden Fehlfunktionen schalten Sie das Gerät aus und wenden Sie sich an Ihren Lieferanten. Versuchen Sie nicht, Reparaturen selbst durchzuführen.

BEDIENUNGSANLEITUNG SlimPAR T6 USB Chauvet

Über diese Schnell- anleitung

In der Schnellanleitung des SlimPAR™ T6 USB finden Sie die wesentlichen Produktinformationen, wie etwa über die Montage, Menüoptionen und DMX Werte des Geräts. Laden Sie für weiterführende Informationen unter www.chauvetlighting.com das Benutzerhandbuch herunter.

Haftungsausschluss

Die in dieser Anleitung aufgeführten Informationen und Spezifikatione können ohne vorherige Ankündigung geändert werden.

Sicherheitshinweise

Diese Sicherheitshinweise enthalten wichtige Informationen über die Montage, Verwendung und Wartung des Geräts.

• Dieses Produkt eignet sich nicht für eine permanente Installation.
• Schließen Sie dieses Produkt NUR an einen mit der Erde verbundenen und geschützten Stromkreis an.
• Trennen Sie das Gerät von der Stromquelle, bevor Sie es reinigen oder die Sicherung auswechseln.
• NIEMALS in die Lichtquelle schauen, während das Gerät eingeschaltet ist.
• Stellen Sie sicher, dass das Netzkabel nicht gequetscht oder beschädigt ist.
• Ziehen Sie beim Trennen des Geräts von der Stromversorgung nie am Kabel.
• Bei Montage über Kopf immer ein Sicherungsseil verwenden.
• KEINE entflammbaren Materialien während des Betriebs in der Nähe des Geräts lagern.
• NIEMALS während des Betriebs das Gehäuse berühren, da dies sehr heiß wird.

• Die Spannung der Schukosteckdose, an die Sie das Gerät anschließen, muss sich innerhalb des Spannungsbereiches befinden, der auf dem Hinweisschild oder dem rückwärtigen Bedienfeld des Geräts angegeben ist.
- Dieses Gerät darf nur im Innenbereich verwendet werden. (IP20) Um das Risiko von Bränden oder elektrischen Schlägen zu vermeiden, dürfen Sie das Gerät nicht Regen oder Feuchtigkeit aussetzen.
- Installieren Sie das Gerät an einem Ort mit ausreichender Belüftung und mit einem Abstand von 50 cm zu den angrenzenden Flächen.
- Stellen Sie sicher, dass die Lüftungsöffnungen im Gehäuse des Geräts nicht verschlossen sind.
- Schließen Sie dieses Gerät niemals an einen Dimmer oder Regelwiderstand an.
- Achten Sie beim Auswechseln der Sicherung darauf, den gleichen Typ mit den gleichen Werten zu verwenden.
- Das Gerät NUR an den Hänge-/Befestigungsbügeln oder Griffen tragen.
• Die maximal zulässige Umgebungstemperatur beträgt 40 °C. Nehmen Sie das Gerät nicht bei höheren Temperaturen in Betrieb.

• Bei ernsthaften Betriebsproblemen stoppen Sie umgehend die Verwendung des Geräts.
• Dieses Gerät NICHT öffnen. Die eingebauten Komponenten sind für den Kunden wartungsfrei.
• Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Kontakt

Kunden außerhalb der USA, GB, Irland, Mexiko oder Benelux wenden sich an ihren Lieferanten, um den Kundensupport in Anspruch zu nehmen oder ein Produkt zurückzuschicken. Kontaktinformationen finden Sie unter www.chauvetlighting.com.

Packungs- inhalt

• SlimPAR™ T6 USB

• Netzkabel

• Garantiekarte

• Schnellanleitung

Start

Packen Sie Ihren SlimPAR™ T6 USB aus und überprüfen Sie, ob Sie alle Teile unbeschädigt erhalten haben. Wenn die Verpackung beschädigt ist, benachrichtigen Sie umgehend das Transportunternehmen, nicht jedoch Chauvet.

Produkt- beschreibung

SlimPAR™ T6 USB ist eine kompakte Tri-Color LED-PAR-Kanne mit integrierter Infrarot-Technologie für eine einfache Steuerung der statischen Farben und automatischen Programme per optionaler Infrarot-Fernbedienung IRC-6. Drahtlose DMX-Steuerung mit dem bequemen, integrierten D-Fi™ USB-Anschluss. Sechs Tri-Color Hochleistungs-LEDs eliminieren nahezu die unerwünschten mehrfarbigen Schatten und sorgen für gleichmäßige Farben, wodurch sich das Gerät hervorragend für die Frontbeleuchtung eignet.

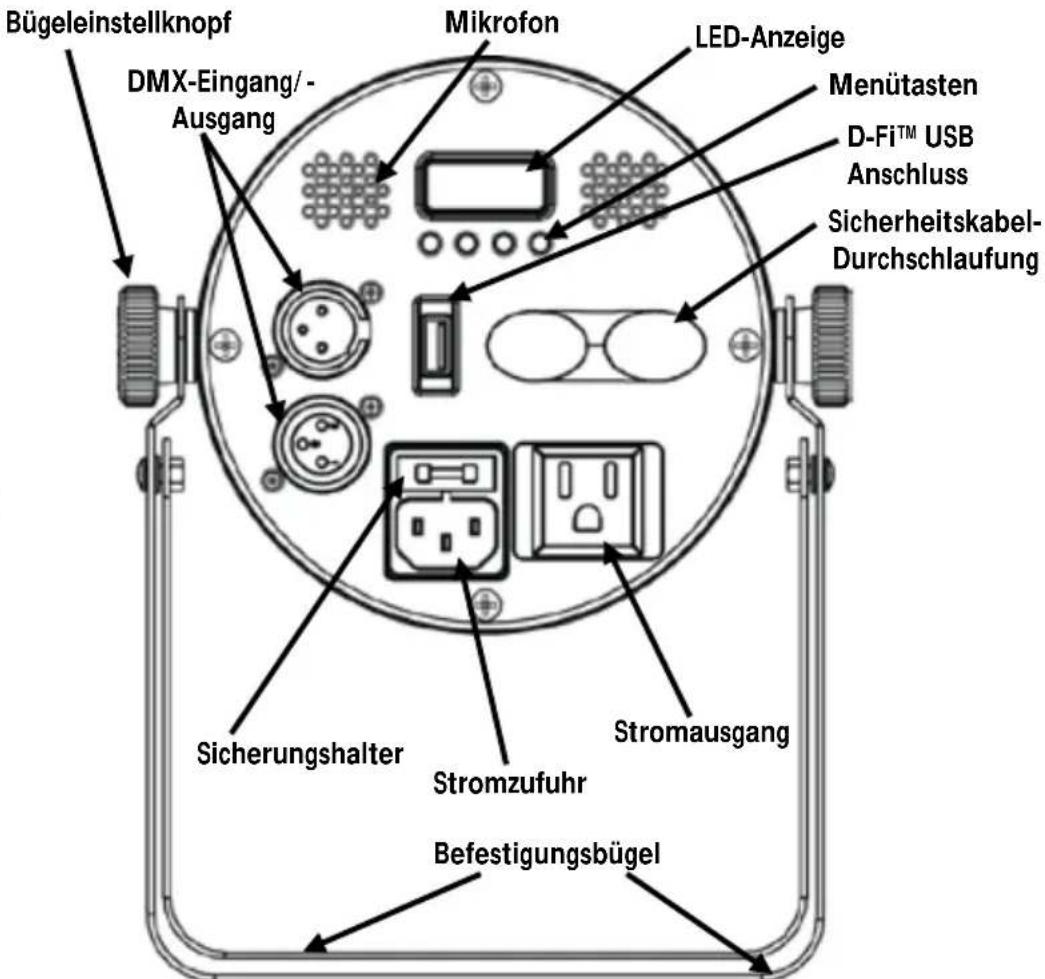

Produktübersicht

ACHTUNG! KEIN anderes Gerät als einen D-Fi™ USB in den USB-Anschluss einstecken. Dies könnte zu Beschädigungen des Produkts führen.

Wechselstrom

Dieses Gerät verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird, und kann mit einer Eingangsspannung von 100\~240 V AC, 50/60 Hz arbeiten.

Serienschaltung der Geräte

Informationen zur maximalen Anzahl der SlimPAR™ T6 USB-Geräte, die bei 120 V oder 240 V in Serie geschaltet werden können, finden Sie in der Bedienungsanleitung oder auf dem Typenschild am Gerät.

Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Auswechseln der Sicherung

1. Trennen Sie das Gerät vom Stromnetz.
2. Klemmen Sie die Spitze eines Flachkopfschraubendrehers in den Schlitz des Sicherungshalters.
3. Hebeln Sie die Sicherheitsabdeckung vom Gehäuse ab.
4. Entfernen Sie die durchgebrannte Sicherung von der Klemme am Vorderteil der Sicherheitsabdeckung, und ersetzen Sie diese durch eine Sicherung des gleichen Typs und mit den gleichen Werten.
5. Stecken Sie den Sicherungshalter wieder zurück, und schließen Sie das Gerät an das Stromnetz an.

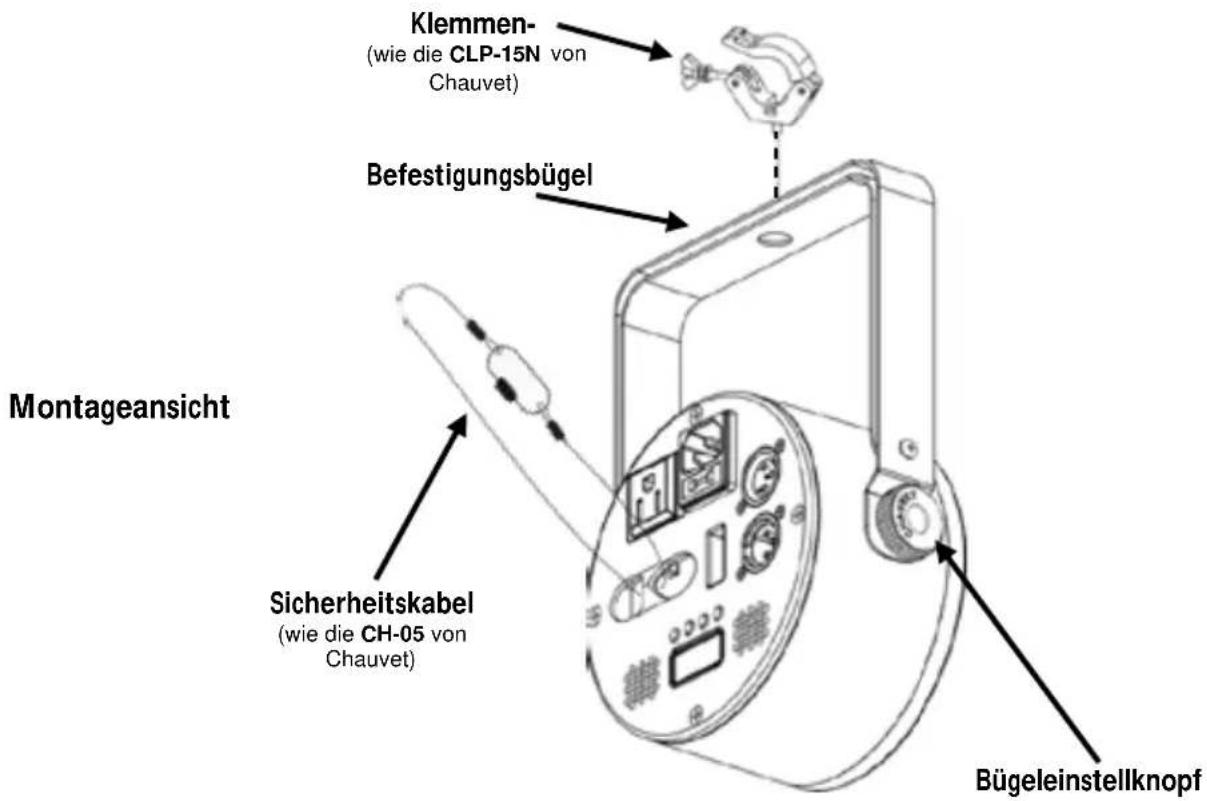

Montage Lesen Sie vor der Montage dieses Geräts in jedem Fall die Sicherheitshinweise.

Beschreibung des Bedienfeldes	Taste	Funktion
		Wählt einen Betriebsmodus oder verlässt die aktuelle Menüoption
		Damit navigieren Sie durch die Menüpunkte nach oben und erhöhen den numerischen Wert der entsprechenden Funktionen
		Damit navigieren Sie durch die Menüpunkte nach unten und verringern den numerischen Wert der entsprechenden Funktionen
		Aktiviert eine Menüoption oder einen ausgewählten Wert

D-Fi™ USB-Anschluss

Der SlimPAR™ T6 USB kann mit einem D-Fi™ USB von CHAUVET® DJ in einen drahtlosen D-Fi™ Transceiver umgewandelt werden. Stellen Sie dazu einfach den DIP-Schalter auf den Kanal des D-Fi™ Transceivers ein, stecken Sie das Gerät in den USB-Anschluss ein und stellen Sie anschließend die DMX-Eigenschaften sowie die DMX-Adresse ein. Weitere Anweisungen zum Zusammenschluss und der Konfiguration dieses Geräts für den Betrieb mit D-Fi™ USB finden Sie im Benutzerhandbuch.

ACHTUNG! KEIN anderes Gerät als einen D-Fi™ USB in den USB-Anschluss einstecken. Dies könnte zu Beschädigungen des Produkts führen.

Nach dem Einstecken übernimmt der D-Fi™ USB die Steuerung des Geräts. Drahtgebundenes DMX, manuelle Bedienelemente und Menüschaltflächen sowie IRC-6-Fernbedienung sind deaktiviert, bis Sie den D-Fi™ USB wieder ausstecken. Die Prioritätenebenen sind wie folgt verteilt:

1. D-Fi™ USB
2. Drahtgebundenes DMX
3. Fernbedienung IRC-6
4. Manuelle Bedienelemente und Menüschaltflächen

DMX-Verbindung

Der SlimPAR™ T6 USB kann mit einem DMX-Controller betrieben werden, wenn eine DMX-Serienschaltung zum Einsatz kommt. Anweisungen zum Zusammenschluss und der Konfiguration dieses Geräts für den Betrieb im DMX-Modus finden Sie im Benutzerhandbuch. Wenn Sie mit DMX nicht vertraut sind, laden Sie "DMX - Eine Einführung" unter www.chauvetlighting.com herunter.

Startadresse

Um einen vollständigen Zugang zu allen Kanälen in jedem DMX-Modus zu gewährleisten, beträgt die höchste empfohlene DMX-Adresse 505.

Master/ Slave-Schaltung

Der SlimPAR™ T6 USB verwendet für seinen Master/Slave-Modus eine DMX-Datenverbindung. Anweisungen zum Zusammenschluss und der Konfiguration dieses Geräts für den Betrieb im Master/Slave-Modus finden Sie im Benutzerhandbuch.

IRC-6 (Infrarot-Fernbedienung)

Der SlimPAR™ T6 USB ist vollständig kompatibel mit der Infrarot-Fernbedienung (IRC-6) von CHAUVET® DJ. Weitere Informationen zur IRC-6 oder herunterladbare Anweisungen finden Sie unter www.chauvetlighting.com.

Menüoptionen

Hauptebene	Programmierebenen		Beschreibung
3-CH	d001–512		3-Kanal DMX-Modus
8-CH	d001–512		8-Kanal DMX-Modus
C--	C1	(rot)	Statische Farbe
	C2	(grün)
	C3	(blau)
	C4	(kobaltblau)
	C5	(magenta)
	C6	(gelb)
	C7	(weiß)
P-- (Automatisch)	P1		3-Farben-Programm (Snap)
	P2		3-Farben-Programm (Pulse)
	P3		7-Farben-Programm (Snap)
	P4		7-Farben-Programm (Fading)
S--	S--1–100		Programmgeschwindigkeit für P1–P4
Snd (Musiksteuerung)	Snd1		3-Farben-Programm (Musiksteuerung)
	Snd2		7-Farben-Programm (Musiksteuerung)
SenS	u--0–100		Musikempfindlichkeit
U--	r000–255	(rot)	Benutzerdefinierte statische Farben kombiniert rot, grün und blau
	g000–255	(grün)
	b000–255	(blau)
dIM	OFF		Dimmergeschwindigkeitseinstellungen
	dIM1
	dIM2
	dIM3
SEr	On		Schaltet Infrarot ein oder aus
	OFF

DMX-Werte

8-CH	Kanal	Funktion	Wert	Prozent/Einstellung
	1	Rot	000 Ü 255	0–100%
	2	Grün	000 Ü 255	0–100%
	3	Blau	000 Ü 255	0–100%
	4	Farbtöne(überschreibt die Kanäle 1-3)	000 Ü 015	Keine Funktion
			016 Ü 255	Farbtöne
	5	Strobe(wenn Kanal 6 von 000 bis 031 reicht)	000 Ü 015	Keine Funktion
			016 Ü 255	Strobe, langsam bis schnell
		Programm-geschwindigkeit(wenn Kanal 6 von 032 bis 223 reicht)	000 Ü 255	Geschwindigkeit, langsam bis schnell
		Musikempfindlich-keit (wenn Kanal 6 von 224 bis 255 reicht)	000 Ü 010	Keine Funktion
			011 Ü 255	Empfindlichkeit, niedrig bis hoch
	6 Modus		000 Ü 031	Keine Funktion
			032 Ü 063	Pulse-Effekt 0–100%	Kanäle 1-3 muss aktiv sein
			064 Ü 095	Pulse-Effekt 100% bis -0
			096 Ü 127	Pulse-Effekt 100%–0–100%
			128 Ü 159	Übergang Auto-Fade
			160 Ü 191	Übergang Auto-Snap (3 Farben)
			192 Ü 223	Übergang Auto-Snap (7 Farben)
			224 Ü 255	Musiksteuerungs-Modus
	7	Dimmer	000 Ü 255	0–100%
	8	Dimmer-geschwindigkeit	000 Ü 051	Dimmergeschwindigkeit von Anzeige eingestellt
			052 Ü 101	Dimmergeschwindigkeits-Modus aus
			102 Ü 152	Dimmergeschwindigkeits-Modus 1 schnell
			153 Ü 203	Dimmergeschwindigkeits-Modus 2 mittelschnell
			204 Ü 255	Dimmergeschwindigkeits-Modus 3 langsam

3-CH	Kanal	Funktion	Wert	Prozent/Einstellung
	1	Rot	000 255	0–100%
	2	Grün	000 255	0–100%
	3	Blau	000 255	0–100%
