BEDIENUNGSANLEITUNG ÉPIX Flex Drive Chauvet

Über diese Schnellanleitung

In der Schnellanleitung des ÉPIX Flex Drive finden Sie die wesentlichen Produktinformationen, wie etwa über die Montage, Menüoptionen und DMX-Werte des Geräts. Laden Sie für weiterführende Informationen unter www.chauvetprofessional.com das Benutzerhandbuch herunter.

Haftungsausschluss

Die in dieser Anleitung aufgeführten Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden.

EINGESCHRÄNKTE GARANTIE

ZUR REGISTRIERUNG FÜR GARANTIEANSPRÜCHE UND ZUR EINSICHT IN DIE VOLLSTÄNDIGEN GESCHÄFTSBEDINGUNGEN BESUCHEN SIE BITTE UNSERE WEBSITE.

Für Kunden in den USA und in Mexiko: www.chauvetlighting.com/warranty-registration.

Für Kunden im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich und Deutschland: www.chauvetlighting.eu/warranty-registration.

Chauvet garantiert für die in der auf unserer Website veröffentlichten vollständigen eingeschränkten Garantie genannten Dauer und unter Vorbehalt der darin genannten Haftungsausschlüsse und -beschränkungen, dass dieses Produkt bei normalen Gebrauch frei von Material- und Verarbeitungsfehlern ist. Diese Garantie erstreckt sich nur auf den Erstkäufer des Produkts und ist nicht übertragbar. Zur Ausübung der unter dieser Garantie gewährten Rechte ist der Kaufbeleg in Form der Originalrechnung von einem autorisierten Händler vorzulegen, in der die Produktbezeichnung und das Kaufdatum vermerkt sein müssen. ES BESTEHEN KEINE WEITEREN AUSDRÜCKLICHEN ODER STILLSCHWEIGENDEN GARANTIEN. Diese Garantie gibt Ihnen besondere gesetzliche Rechte. Und Sie haben möglicherweise weitere Rechte, die von Land zu Land unterschiedlich sein können. Diese Garantie ist nur in den USA, im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich, Deutschland und Mexiko gültig. Bezüglich der Garantiebestimmungen in anderen Ländern wenden Sie sich bitte an Ihren lokalen Händler.

Sicherheitshinweise

Diese Sicherheitshinweise enthalten wichtige Informationen über die Montage, Verwendung und Wartung des Geräts

• Dieses Gerät NICHT öffnen. Die eingebauten Komponenten sind für den Kunden wartungsfrei.
• Trennen Sie das Gerät von der Stromquelle, bevor Sie es reinigen oder die Sicherung auswechseln.
- Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.
• VORSICHT: Beim Transport des Geräts von einer Umgebung mit außergewöhnlichen Temperaturen in eine andere solche Umgebung (z. B. aus einem kalten Transporter in einen warm-feuchten Ballsaal) kann an der im Gerät enthaltenen Elektronik Wasser kondensieren. Um einen Defekt zu vermeiden, muss sich das Gerät erst in der neuen Umgebung akklimatisiert haben, bevor es an die Stromversorgung angeschlossen werden kann.
• VORSICHT: Das Gehäuse dieses Produkts kann während des Betriebs heiß werden.
• Installieren Sie das Gerät an einem Ort mit ausreichender Belüftung und mit einem Abstand von mindestens 50 cm zu den angrenzenden Flächen.
- Belassen Sie KEINE entflammbaren Materialien in einem Umkreis von 50 cm dieses Geräts, während es in Betrieb oder an der Stromversorgung angeschlossen ist.
- VERWENDEN Sie bei Montage über Kopf immer ein Sicherungsseil.
- Nehmen sie das Gerät NICHT im Freien oder an einem Ort in Betrieb, der durch Staubentwicklung, übermäßige Hitze, Wasser oder hohe Luftfeuchtigkeit charakterisiert ist. (IP20)
- NIEMALS das Gerät in Betrieb nehmen, wenn Ihnen das Gehäuse, die Anschlüsse oder das Kabel beschädigt erscheinen.
- Schließen Sie dieses Gerät NICHT an einen Dimmer oder Regelwiderstand an.
- Achten Sie beim Auswechseln der Sicherung darauf, den gleichen Typ mit den gleichen Werten zu verwenden. - Schließen Sie dieses Produkt NUR an einen mit der Erde verbundenen und geschützten Stromkreis an.
- Bei ernsthaften Betriebsproblemen stoppen Sie umgehend die Verwendung des Geräts.
• Die maximal zulässige Umgebungstemperatur beträgt 45 °C. Nehmen Sie das Gerät nicht bei höheren Temperaturen in Betrieb.

Kontakt

Kunden außerhalb der USA, GB, Irland, Benelux, Frankreich, Deutschland oder Mexiko wenden sich an ihren Lieferanten, um den Kundensupport in Anspruch zu nehmen oder ein Produkt zurückzuschicken. Kontaktinformationen finden Sie im Contact Us am Ende dieses QRG.

Packungsinhalt

- ÉPIX Flex Drive • Netzkabel • Schnellanleitung

Wechselstrom

Dieses Gerät verfügt über ein Netzteil mit automatischer Bereichseinstellung, und kann mit einer Eingangsspannung von 100\~240 V AC, 50/60 Hz arbeiten.

Wechselstromstecker

Anschluss	Draht (USA)	Draht (Europa)	Schraubenfarbe
Stromführender AC-Leiter Schwarz Braun Gelb/Messingfarben
AC-Neutralleiter Weiß Blau Silber
AC-Erdungsleiter Grün/Gelb Grün/Gelb Grün

Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Auswechseln der Sicherung

1. Trennen Sie das Gerät vom Stromnetz.
2. Klemmen Sie die Spitze eines Flachkopfschraubendrehers in den Schlitz des Sicherungshalters.
3. Hebeln Sie die Sicherheitsabdeckung vom Gehäuse ab.
4. Entfernen Sie die durchgebrannte Sicherung von der Klemme am Vorderteil der Sicherheitsabdeckung, und ersetzen Sie diese durch eine Sicherung des gleichen Typs und mit den gleichen Werten.
5. Stecken Sie den Sicherungshalter wieder zurück, und schließen Sie das Gerät an das Stromnetz an.

Signalanschlüsse

Sie können den ÉPIX Flex Drive per 5-poliges DMX oder Ethernet mit einem Controller oder einer Controller-Software verbinden. Werden an de mit Art-Net™, sACN, und DMX, kompatible Produkte zusammen mit dem ÉPIX Flex Drive verwendet, können Sie jedes der Produkte innerhalb eines einzigen Netzwerks ansteuern. Informationen zum Anschließen und Konfigurieren des Produkts für diese Signale finden Sie in der Bedienungsanleitung.

Steuerungsmodi

Der ÉPIX Flex Drive nutzt für seine Steuerungsmodi DMX, Art-Net™, und sACN:

Steuerungsmodus	Kanäle	Beschreibung
17 Channel	17	Dimmer, RGB-Steuerung, Strobe, Auto-Programme, Programmgeschwindigkeit und Offset für Vorder- und Hintergrund, und Test-Modus
34 Channel	17 pro Ausgang	Ermöglicht eine separate Ansteuerung der Ausgänge für eine individuelle 17-Kanal-Steuerung
Pixel	720 pro ÉPIX Flex 20	Vollständige Pixelsteuerung. Nur 170 LEDs sind über DMX ansteuerbar. Für den Zugriff auf alle angeschlossenen LEDs muss ein Ethernet-Protokoll (Art-NetTM oder sACN) mit mehreren Umgebungen verwendet werden.

Art-Net™-Verbindung

Art-Net™ ist ein Ethernet-Protokoll, das mit TCP/IP eine große Menge an DMX512-Daten über ein großes Netzwerk an eine Ethernet-Verbindung überträgt. Das Dokument des Art-Net™-Protokolls können Sie unter www.chauvetprofessional.com herunterladen.

Art-Net™-Design und -Copyright Artistic Licence Holdings Ltd.

sACN-Verbindung

Das auch als ANSI E1.31 bekannte Streaming-ACN ist ein Ethernet-Protokoll, das auf das Layering und die Formatierung von Architecture for Control Networks zurückgreift, um DMX512-Daten "over IP" oder ein anderes mit ACN kompatibles Netzwerk übermittelt.

DMX-Verbindung

Der ÉPIX Flex Drive kann mit einem DMX-Controller betrieben werden, wenn eine 5-polige DMX-Serienschaltung zum Einsatz kommt. Sie können sich eine Einführung in DMX unter www.chauvetprofessional.com herunterladen.

Remote Device Management bzw. RDM ist ein Standard, mit dem DMX-aktivierte Geräte bidirektional entlang bestehender DMX-Kabel kommunizieren können. Der ÉPIX Flex Drive unterstützt das RDM-Protokoll, das ein Feedback zur Vornahme von Änderungen der Menüoptionen erlaubt. Laden Sie für weiterführende Informationen unter www.chauvetprofessional.com das Benutzerhandbuch herunter.

Der ÉPIX Flex Drive unterstützt auch RDM über Art-Net™.

Montage

Lesen Sie vor der Montage dieses Geräts die Sicherheitshinweise durch. Stellen Sie sicher, dass die Befestigungsklemmen dafür ausgelegt sind, das Produktgewicht tragen zu können. Informationen zu unserer CHAUVET-Produktlinie für Befestigungsklemmen finden Sie unter http://trusst.com/products.

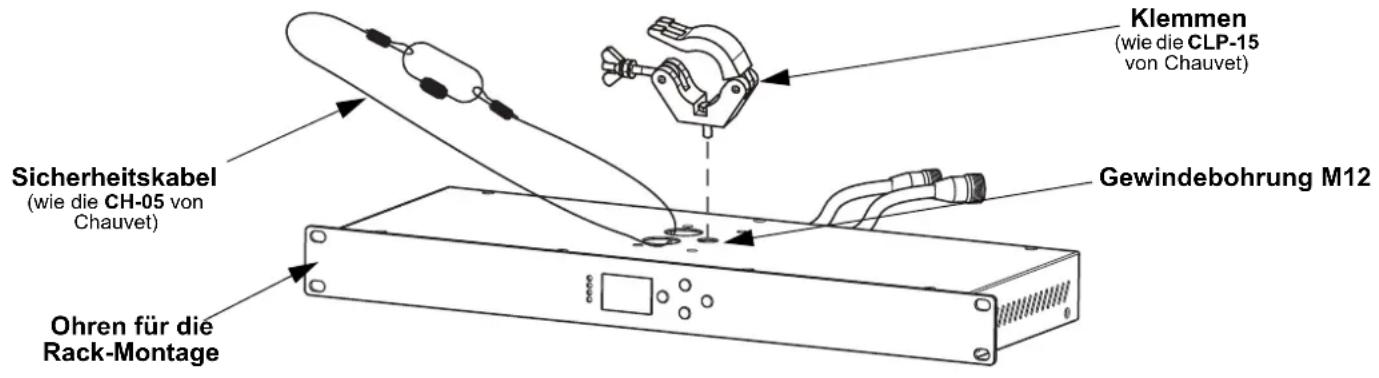

Montageansicht

Klemmen (wie die CLP-15 von Chauvet) Sicherheitskabel (wie die CH-05 von Chauvet) Gewindebohrung M12 Ohren für die Rack-Montage

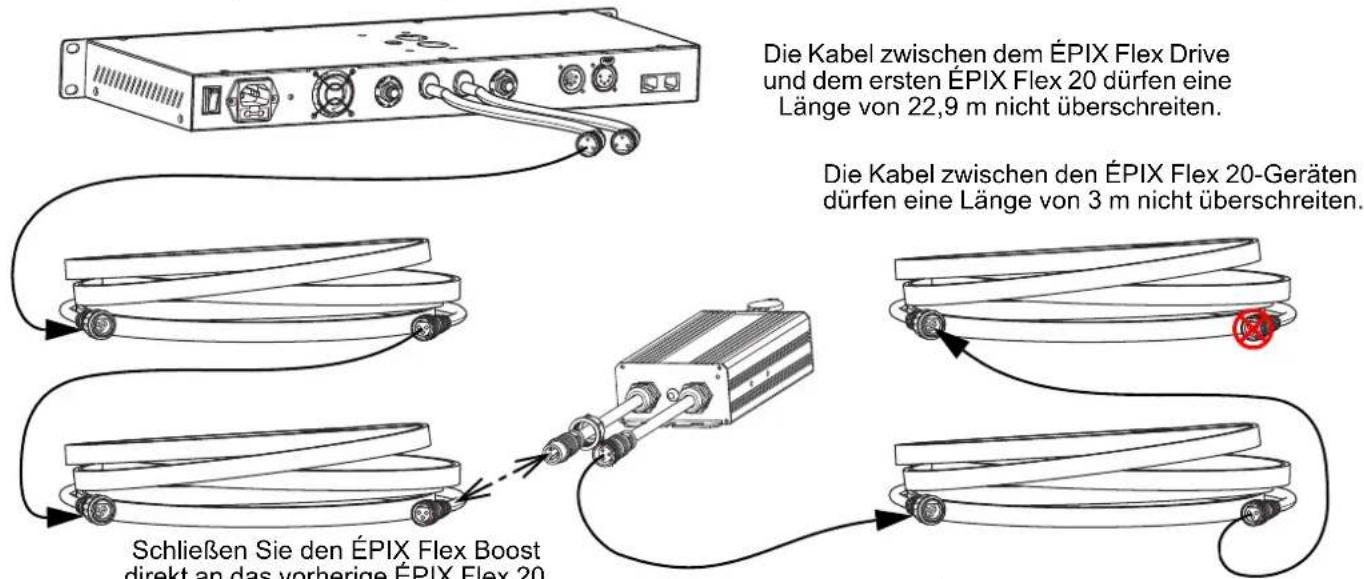

Anschließen von ÉPIX Flex-Geräten

Das ÉPIX Flex Drive dient als Stromversorgungsgerät für die Geräte der ÉPIX Flex-Serie. Die einzelnen Geräte müssen für die Serienschaltung zusammengeschlossen sein. Dieses Stromversorgungsgerät kann bis zu 1.920 LEDs (960 von jedem Anschluss aus) mit Strom versorgen.

Die Kabel zwischen dem ÉPIX Flex Drive und dem ersten ÉPIX Flex 20 dürfen eine Länge von 22,9 m nicht überschreiten. Die Kabel zwischen den ÉPIX Flex 20-Geräten dürfen eine Länge von 3 m nicht überschreiten. Schließen Sie den ÉPIX Flex Boost direkt an das vorherige ÉPIX Flex 20

Die Kabel zwischen dem ÉPIX Flex Boost und dem nächsten ÉPIX Flex 20 dürfen eine Länge von 1,5 m nicht überschreiten.

Das ÉPIX Flex Drive kann 2 ÉPIX Flex 20-Geräte an jedem Anschluss unterstützen, d. h. insgesamt 4 ÉPIX Flex 20-Geräte. Schließen Sie einen ÉPIX Flex Boost nach dem zweiten ÉPIX Flex 20-Gerät an jedem Anschluss an, damit das ÉPIX Flex Drive zusätzlich zwei ÉPIX Flex 20-Geräte an jedem Anschluss unterstützen kann. Damit steigt die Anzahl der unterstützten ÉPIX Flex 20-Geräte auf 8 (4 pro Anschluss).

Die empfohlene Anschlussreihenfolge von jedem Anschluss des ÉPIX Flex Drive ist wie folgt: 1. ÉPIX Flex Drive-Anschluss

1. ÉPIX Flex 20
2. ÉPIX Flex 20
3. ÉPIX Flex Boost
4. ÉPIX Flex 20

5. ÉPIX Flex 20 (Ende)

6. Stellen Sie sicher, dass die Kabel zwischen dem ÉPIX Flex Drive und dem ersten ÉPIX Flex 20 eine Länge von 22,9 m nicht überschreiten.

7. Stellen Sie sicher, dass die Kabel zwischen jedem ÉPIX Flex 20 eine Länge von 3 m nicht überschreiten.
   • Stellen Sie sicher, dass der ÉPIX Flex Boost direkt an das vorherige ÉPIX Flex 20 angeschlossen ist.
8. Stellen Sie sicher, dass die Kabel zwischen dem ÉPIX Flex Boost und dem nächsten ÉPIX Flex 20 eine Länge von 1,5 m nicht überschreiten.

Verwenden Sie für den ÉPIX Flex Drive NUR Kabel von CHAUVET Professional. Unser für das ÉPIX Flex Drive geeignetes Kabelsortiment finden Sie unter https://www.chauvetprofessional.com/accessories.

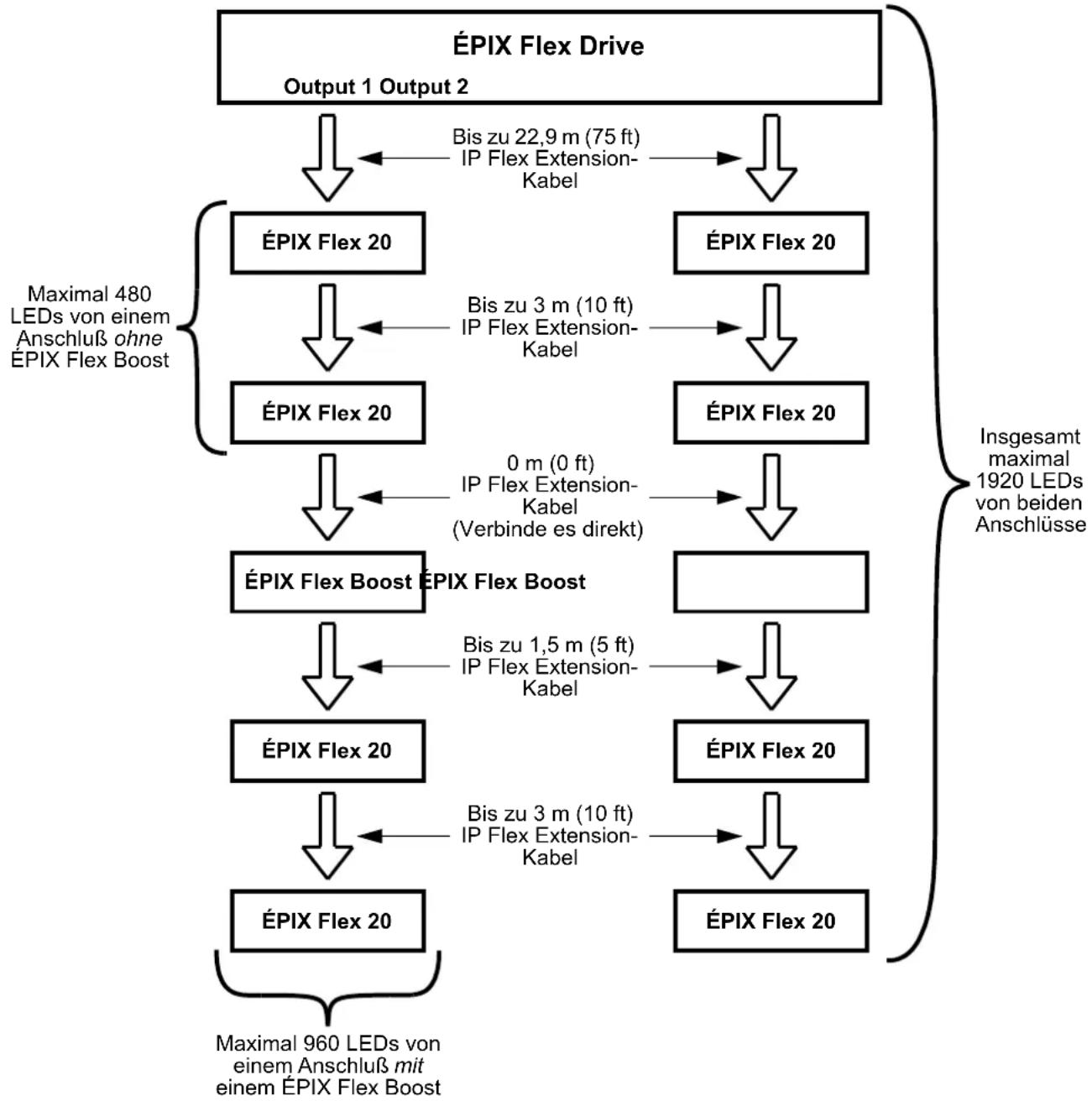

ÉPIX Flex Produkte-Flußdiagramm

Beschreibung des Bedienfeldes

Taste Funktion
	Damit verlassen Sie das aktuelle Menü oder die Funktion.
	Damit wird das aktuell angezeigte Menü aktiviert oder der aktuell ausgewählte Wert einer Funktion eingestellt.
	Damit navigieren Sie sich durch die Menüpunkte nach oben oder erhöhen den numerischen Wert der entsprechenden Funktion.
	Damit navigieren Sie sich durch die Menüpunkte nach unten oder verringern den numerischen Wert der entsprechenden Funktion.

Menüstruktur

Die neueste Menükarte finden Sie auf der ÉPIX Flex Drive--produktseite unter www.chauvetprofessional.com

Hauptebene	Programmierebenen Beschreibung
1.Operating Mode	1.Standalone			Wählt das Steuerungsprotokoll aus
	2.Art-Net
	3.sACN
	4.DMX
2.Personality	1.17 Channel			Stellt die Steuerungsmodus (sieheSteuerungsmodi)2.34 Channel
	3.Pixel
3.Port Setup	1.Output 1	1.DMX Start Address	1–496 Stellt die Startadresse für Output 1 ein
		2.Network Universe	0–256	Stellt die niedrigste der aufeinander folgenden Umgebungen, denen Output 1 zugewiesen ist, ein (Bereich wird durch Betriebsmodus bestimmt)
		3.LED Quantity	1–960 Stellt die Anzahl der von Output 1 angesteuerten LEDs ein
	2.Output 2	1.DMX Start Address	1–496	Stellt die Startadresse für Output 2 im 34 Channel-Modus und im Pixel-Modus ein
		2.Network Universe	0–256	Stellt die niedrigste der aufeinander folgenden Umgebungen, denen Output 2 zugewiesen ist, ein (Bereich wird durch Betriebsmodus bestimmt)
		3.LED Quantity	1–960 Stellt die Anzahl der von Output 2 angesteuerten LEDs ein
4.Set IP Mode	1.Manual IP	Stellt eine manuelle IP-Adresse ein (0–255)
	2.Static IP Stellt eine voreingestellte IP-Adresse ein
5.Set Netmask	A. 255.000.000.000			Stellt die Netzmaske einB. 255.255.000.000
	C. 255.255.255.000
6.Standalone Mode	1.User Color	1.Red:	000–255	Kombiniert rote, grüne und blaue Farben zu einer benutzerdefinierten Farbe
		2.Green:
		3.Blue:
	2.Preset Color	1.Red		Voreingestellte statische Farben
		2.Green
		3.Blue
		4.Cyan
		5.Magenta
		6.Yellow
		7.White
	3.Automatic	1.Program: 000–042 Wählt ein Auto-Programm aus
		2.Speed:	000–100	Stellt die Ablaufgeschwindigkeit des Auto-Programms ein
7.Set LCD Backlight	On			Hintergrundbeleuchtung der Anzeige immer an
	30s			Damit wird die Hintergrundbeleuchtung der Anzeige nach 30 Sekunden Inaktivität ausgeschaltet
8.Set Display	Normal			Dreht das Display um 180°
	Inverted
9.Factory Reset	NO			Stellt das Gerät auf die Werkseinstellungen zurück
	YES
10.Fixture UID	Zeigt die Geräte-UID an
11.Firmware Version	B__ V__			Zeigt die aktuelle Firmware-Version an

Steuerungswerte
17 Channel/34 Channel

Kanal Funktion Wert Prozent/Einstellung
1	Master-Dimmer	000 ⇔ 255	0–100%
2	Vordergrund rot	000 ⇔ 255	0–100%
3	Vordergrund grün	000 ⇔ 255	0–100%
4	Vordergrund blau	000 ⇔ 255	0–100%
5 Vordergrund Strobe		000 ⇔ 010 Keine Funktion
		011 ⇔ 050	Strobe, langsam nach schnell
		051 ⇔ 090	Zufalls-Strobe, langsam nach schnell
		091 ⇔ 140	Synchronisierter Zufalls-Strobe, langsam nach schnell
		141 ⇔ 255	Reserviert für zukünftige Verwendung
6	Hintergrund rot	000 ⇔ 255	0–100%
7	Hintergrund grün	000 ⇔ 255	0–100%
8	Hintergrund blau	000 ⇔ 255	0–100%
9 Hintergrund Strobe		000 ⇔ 010 Keine Funktion
		011 ⇔ 050	Strobe, langsam nach schnell
		051 ⇔ 090	Zufalls-Strobe, langsam nach schnell
		091 ⇔ 140	Synchronisierter Zufalls-Strobe, langsam nach schnell
		141 ⇔ 255	Reserviert für zukünftige Verwendung
10	Vordergrund Programme	000	Keine Funktion
		001 ⇔ 020	Automatisches Programm 0
		021 ⇔ 040	Automatisches Programm 1
		041 ⇔ 060	Automatisches Programm 2
		061 ⇔ 065	Automatisches Programm 3
		066 ⇔ 080	Mehrfarben-Programm
		081 ⇔ 100	Farb-Fade-Programm 1
		101 ⇔ 120	Farb-Fade-Programm 2
		121 ⇔ 140	Farb-Fade-Programm 3
		141 ⇔ 255	Reserviert für zukünftige Verwendung
11	Vordergrund Geschwindigkeit	000 ⇔ 255	Vordergrund Programm-Geschwindigkeit, langsam bis schnell
12	Vordergrund Offset	000 ⇔ 255	Vordergrund Programm-Offset-Verzögerung, kurz bis lang
13	Hintergrund Programme	000	Keine Funktion
		001 ⇔ 020	Automatisches Programm 0
		021 ⇔ 040	Automatisches Programm 1
		041 ⇔ 060	Automatisches Programm 2
		061 ⇔ 065	Automatisches Programm 3
		141 ⇔ 255	Reserviert für zukünftige Verwendung
14	Hintergrund Geschwindigkeit	000 ⇔ 255	Hintergrund Programm-Geschwindigkeit, langsam bis schnell
15	Hintergrund Offset	000 ⇔ 255	Hintergrund Programm-Offset-Verzögerung, kurz bis lang
16	Keine Funktion	000 ⇔ 255	Keine Funktion
17	Testmodus	000 ⇔ 020 Keine Funktion
		021 ⇔ 030 Test 1 (weiß)
		031 ⇔ 040 Test 2 (Farb-Fade)
		041 ⇔ 050 Test 3 (Farben-Scrollen)
		051 ⇔ 060 Test 4 (rot)
		061 ⇔ 070 Test 5 (grün)
		071 ⇔ 080 Test 6 (blau)
		081 ⇔ 255 Reserviert für zukünftige Verwendung

• 34 Channel-Modus ist identisch mit 17 Channel-Modus.

- Im 17 Channel-Modus wird Output 2 auf die gleiche Weise wie Output 1 angesteuert.

- Im 34 Channel-Modus kann Output 2 getrennt von Output 1 angesteuert werden.

Pixel

Kanal Funktion Wert Prozent/Einstellung
1	Rot 1	000 ⇔ 255	0–100%
2	Grün 1	000 ⇔ 255	0–100%
3	Blau 1	000 ⇔ 255	0–100%
4	Rot 2	000 ⇔ 255	0–100%
5	Grün 2	000 ⇔ 255	0–100%
6	Blau 2	000 ⇔ 255	0–100%
... ... ... ...
505	Rot 169	000 ⇔ 255	0–100%
506	Grün 169	000 ⇔ 255	0–100%
507	Blau 169	000 ⇔ 255	0–100%
508	Rot 170	000 ⇔ 255	0–100%
509	Grün 170	000 ⇔ 255	0–100%
510	Blau 170	000 ⇔ 255	0–100%
511	Rot 171	000 ⇔ 255	0–100% (nicht über DMX ansteuerbar)
512	Grün 171	000 ⇔ 255	0–100% (nicht über DMX ansteuerbar)

• Nur 170 LEDs sind über DMX im Pixel-Modus ansteuerbar.
• Für den Zugriff auf alle angeschlossenen LEDs im Pixel-Modus muss ein Ethernet-Protokoll (Art-Net™ oder sACN) mit mehreren Umgebungen verwendet werden.
