Type de produit	Projecteur PAR LED
Marque	Chauvet
Modèle	SlimPAR T6 USB
Catégorie	Éclairage
Source lumineuse	6 LEDs tricolores haute puissance (RVB)
Alimentation	100-240 VCA, 50/60 Hz (alimentation universelle)
Consommation électrique	Environ 60 W
Dimensions (L x l x H)	267 x 140 x 267 mm
Poids	3 kg
Protection	IP20 (usage intérieur uniquement)
Température ambiante max	40 °C
Modes DMX	3 canaux, 8 canaux
Connectivité	DMX filaire (entrée/sortie), D-Fi™ USB sans fil, IR (télécommande IRC-6 en option), maître/esclave
Fonctions intégrées	Couleurs statiques, programmes automatiques (3 ou 7 couleurs, accroche/fondu), activation par le son, macros de couleurs, stroboscope, gradation
Affichage	LED avec boutons de menu
Montage	Supports de montage réglables, câble de sécurité requis
Chaînage électrique	Possible (nombre max selon tension, voir notice)
Remplacement du fusible	Même type et ampérage
Entretien	Nettoyage avec appareil débranché, ne pas exposer à l'humidité
Réparabilité	Aucune pièce réparable par l'utilisateur ; contactez le fournisseur
Accessoires inclus	Manuel de référence, cordon d'alimentation, fiche de garantie

FOIRE AUX QUESTIONS - SlimPAR T6 USB Chauvet

Comment configurer l'adresse DMX de départ ?

Dans le menu, sélectionnez 'd001–512' pour le mode 3-CH ou 8-CH, puis utilisez les touches haut/bas pour définir l'adresse. L'adresse maximale recommandée est 505 pour accéder à tous les canaux.

Comment utiliser la fonction sans fil D-Fi™ USB ?

Branchez un module D-Fi™ USB compatible sur le port USB de l'appareil. Réglez l'interrupteur DIP du module sur récepteur/émetteur. L'appareil passe automatiquement en mode sans fil, désactivant le DMX filaire et l'IRC.

Puis-je commander le projecteur avec une télécommande infrarouge ?

Oui, il est compatible avec la télécommande IRC-6 de Chauvet (en option). Activez l'infrarouge via le menu 'SEr' (On).

Comment régler la sensibilité au son pour le mode activation par le son ?

Dans le menu, sélectionnez 'Snd', puis 'SenS' et réglez la valeur de 'u--0' à '100' (0 = faible, 100 = élevée).

Quels sont les modes DMX disponibles ?

Deux modes : 3 canaux (Rouge, Vert, Bleu) et 8 canaux (Rouge, Vert, Bleu, Macros de couleurs, Stroboscope/Vitesse/Sensibilité, Mode, Gradateur, Vitesse de gradation).

Comment chaîner plusieurs SlimPAR T6 USB en maître/esclave ?

Connectez les appareils en série via DMX. Le premier appareil (maître) doit être réglé sur un mode automatique (P--) ou son (Snd). Les esclaves doivent être en mode 'Snd' ou 'dIM' avec adresse DMX identique ou en mode maître/esclave automatique (voir notice).

Quelle est la procédure de remplacement du fusible ?

Débranchez l'appareil. Utilisez un tournevis à tête plate pour soulever le capuchon du porte-fusible. Remplacez le fusible grillé par un fusible de même type et ampérage. Remettez le capuchon et rebranchez.

Comment nettoyer le projecteur ?

Débranchez toujours l'appareil avant le nettoyage. Utilisez un chiffon doux et sec. N'exposez pas à la pluie ou à l'humidité (IP20).

Puis-je utiliser cet appareil en extérieur ?

Non, l'appareil est classé IP20 et doit être utilisé uniquement en intérieur, à l'abri de l'humidité et des intempéries.

Que faire si l'appareil ne répond plus ?

Vérifiez l'alimentation et les connexions. Si le problème persiste, débranchez et rebranchez après quelques minutes. En cas de dysfonctionnement grave, arrêtez l'appareil et contactez votre fournisseur. Ne tentez pas de réparer vous-même.

MODE D'EMPLOI SlimPAR T6 USB Chauvet

A propos de ce manuel

Le Manuel de Référence (MR) du SlimPAR™ T6 USB reprend des informations de base sur cet appareil notamment en matière de montage, d'options de menu et de valeurs DMX. Veuillez télécharger le manuel d'utilisation à partir du site internet www.chauvetlighting.com pour plus de détails.

Clause de non Responsabilité Consignes de Sécurité

Les informations et caractéristiques contenues dans ce MR sont sujettes à modification sans préavis.

Ces consignes de sécurité contiennent des informations importantes en matière d'installation, d'utilisation et d'entretien.

• Cet appareil n'est pas adapté pour une installation permanente.
• Cet appareil DOIT être relié à un circuit mis à la terre et protégé.
• Toujours débrancher l'appareil de la source d'alimentation avant de le nettoyer ou de remplacer son fusible.
• NE PAS exposer directement les yeux à la source de lumière lorsque le produit est allumé.
• Veillez à ce que le cordon d'alimentation ne soit jamais pincé ou endommagé.
• Ne débranchez jamais cet appareil en tirant sur le cordon d'alimentation.
• En cas de montage de l'appareil en hauteur, veillez à toujours utiliser un câble de sécurité.
• NE PAS laisser de produit inflammable à proximité de l'appareil lorsque celui-ci fonctionne.
• NE PAS toucher au boîtier de l'appareil lorsqu'il est en fonctionnement, celui-ci pouvant être très chaud.

• La tension de la source d'énergie à laquelle est connecté cet appareil doit être dans la plage indiquée sur l'étiquette ou sur le panneau arrière de l'appareil.
• Cet appareil doit uniquement être utilisé en intérieur ! (IP20) Afin d'éviter tout risque d'incendie ou de décharge électrique, veillez à n'exposer cet appareil ni à la pluie ni à l'humidité.
• Installez toujours cet appareil dans un endroit bien ventilé à au moins 50 cm (20 po) des surfaces adjacentes.
• Assurez-vous qu'aucune fente de ventilation de l'appareil n'est obstruée.
• Ne connectez jamais cet appareil à un variateur ou un rhéostat.
• Lors du remplacement du fusible, utilisez le même type et le même ampérage.
• Utilisez EXCLUSIVEMENT le support de suspension/fixation pour soulever cet appareil.

• La température ambiante maximale est de 40 °C (104 °F). Ne faites pas fonctionner cet appareil à des températures plus élevées.
• En cas de sérieux problèmes de fonctionnement, arrêtez l'appareil immédiatement.
• NE PAS ouvrir cet appareil. Il ne contient aucune pièce réparable par l'utilisateur.
• Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, éteignez complètement l'appareil en le débranchant ou en coupant le disjoncteur.

Nous contacter

En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Mexique ou du Benelux, contactez votre fournisseur si vous avez besoin d'assistance ou pour retourner un appareil. Veuillez consulter le site internet www.chauvetlighting.com pour obtenir des informations pour nous contacter.

Contenu

- SlimPAR™ T6 USB

- Fiche de garantie

• Cordon d'alimentation

• Manuel de référence

Préalable

Déballez votre SlimPAR™ T6 USB et assurez-vous que vous avez reçu toutes les pièces en bon état. Si la boîte et/ou son contenu semble endommagés, contactez immédiatement le transporteur, et non pas Chauvet.

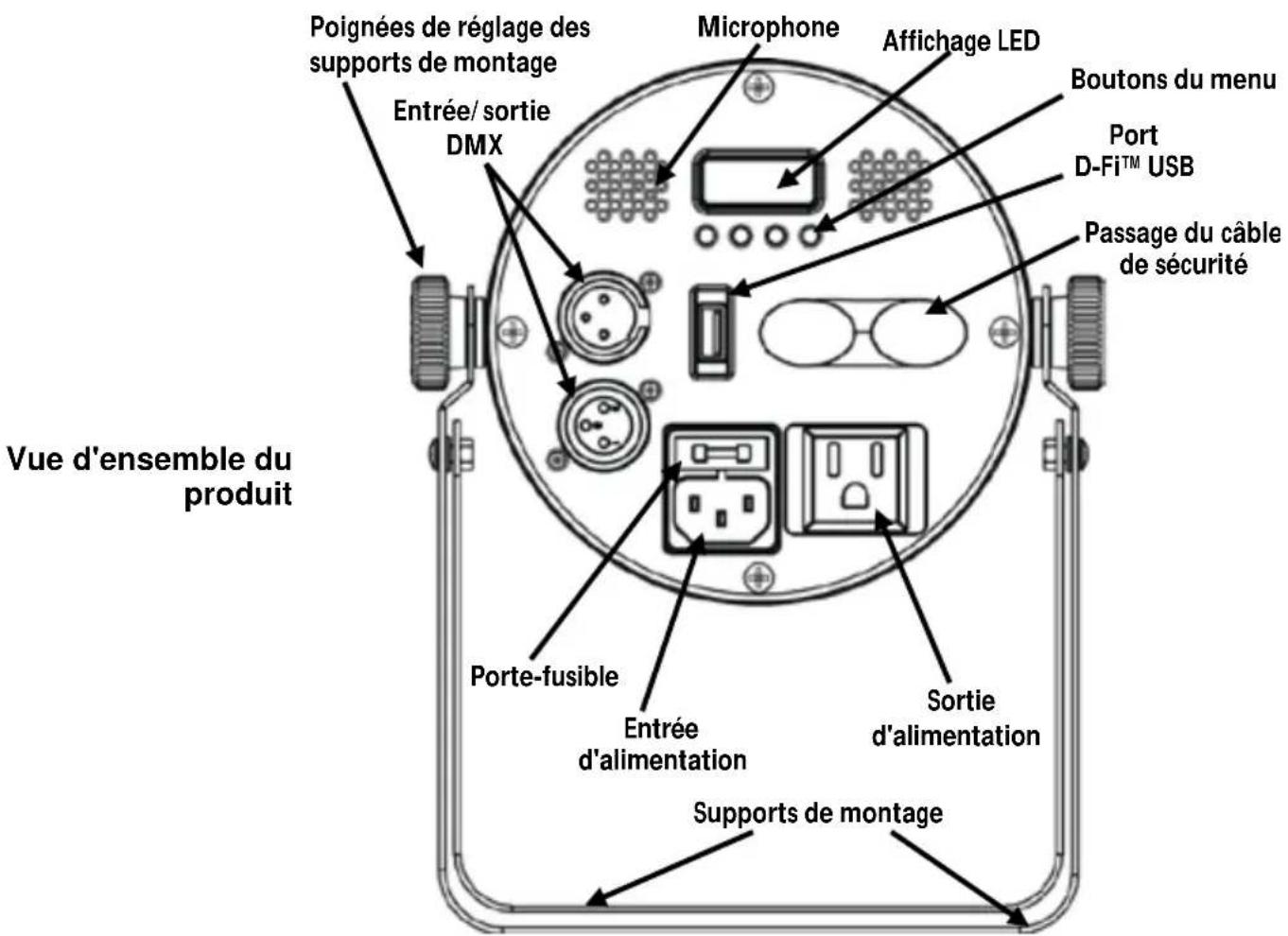

Description de l'appareil

Le SlimPAR™ T6 USB est un projecteur PAR LED compacte tricolore intégrant la technologie infrarouge qui permet le contrôle aisé des couleurs statiques et des programmes automatisés avec la télécommande IRC- 6 en option. Le port D-Fi™ USB intégré permet d'effectuer un contrôle DMX sans fil. Les six LEDs tricolores haute puissance permettent d'éliminer quasiment toute ombre multicolore. De plus, la sortie lumineuse douce e uniforme fait de ce projecteur un appareil idéal pour les usages en lumière frontale.

Poignées de réglage des supports de montage Entrée/ sortie DMX Microphone Affichage LED Boutons du menu Port D-Fi™ USB Passage du câble de sécurité Vue d'ensemble du produit Porte-fusible Entrée d'alimentation Sortie d'alimentation Supports de montage

ATTENTION ! NE branchez QUE des appareils D-Fi™ USB sur le port USB. Le non-respect de cette consigne peut endommager l'appareil.

Alimentation CA

Cet appareil est doté d'une alimentation universelle qui peut prendre en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.

Chainage électrique

Pour savoir combien de projecteurs SlimPAR™ T6 USB peuvent être chaînés entre eux au maximum sur du 120 V ou du 240 V, veuillez consulte le manuel de l'utilisateur ou l'étiquette sur l'appareil.

Durant les périodes de non-utilisation, pour éviter toute usure inutile et pour prolonger la durée de vie, éteignez complètement l'appareil en le débranchant ou en coupant le disjoncteur.

Remplacement des fusibles

1. Débranchez l'appareil.
2. Calez la pointe d'un tournevis à tête plate dans la fente du porte-fusible.
3. Soulevez le capuchon de sécurité hors du boîtier.
4. Enlevez le fusible grillé logé dans le clip sur le devant du capuchon de sécurité et remplacez-le par un fusible de même type et de même ampérage.
5. Remettez le porte-fusible en place puis rebranchez.

Montage

Avant de monter cet appareil, veuillez lire les consignes de sécurité.

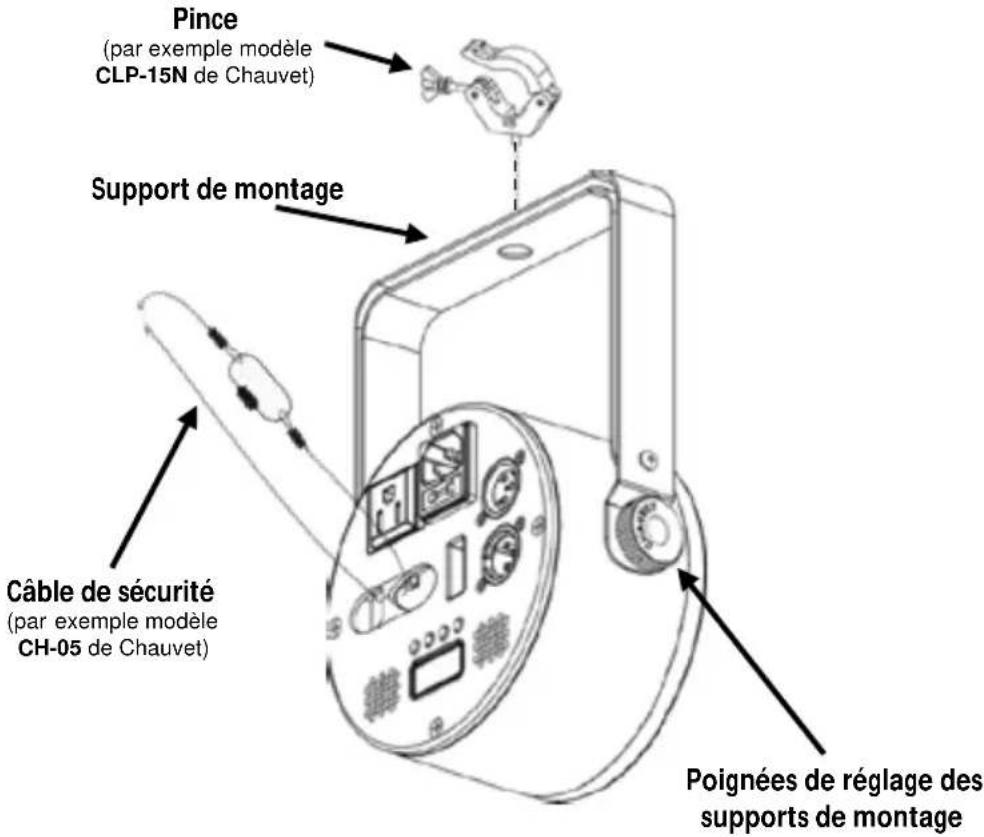

Schéma de montage

Pince (par exemple modèle CLP-15N de Chauvet) Support de montage Câble de sécurité (par exemple modèle CH-05 de Chauvet) Poignées de réglage des supports de montage

Description du panneau de commande	Bouton	Fonction
		Permet de sortir du menu ou de la fonction en cours
		Permet de naviguer vers le haut dans la liste du menu et d'incrémenter une valeur numérique dans une fonction
		Permet de naviguer vers le bas dans la liste du menu et de décrémenter une valeur numérique dans une fonction
		Active l'entrée de menu actuellement affichée ou confirme la valeur actuellement sélectionnée pour la fonction en cours de sélection

Connectivité D-Fi™ USB

Le SlimPAR™ T6 USB peut se transformer en récepteur/émetteur D-Fi™ sans fil avec l'utilisation du module D-Fi™ USB de CHAUVET® DJ. Il suffit de régler l'interrupteur DIP sur le canal réception/émission, de brancher le module sur le port USB et de paramétrer la personnalité et l'adresse DMX de l'appareil. Vous trouverez davantage d'instructions pour la connexion et la configuration de cet appareil pour lefonctionnement en DMX dans le manuel d'utilisation.

ATTENTION ! NE branchez QUE des appareils D-Fi™ USB sur le port USB. Le non-respect de cette consigne peut endommager l'appareil.

Une fois branché, le module D-Fi™ USB prendra le contact de l'appareil. Le DMX filaire, le contrôle manuel de l'affichage, les boutons du menu et l'IRC-6 seront indisponibles jusqu'à ce que vous débranchiez le module D-Fi™ USB. Les niveaux de priorité sont comme suit :

1. Module D-Fi™ USB
2. DMX filaire
3. Télécommande sans-fil IRC-6
4. Affichage digitale manuel / boutons du menu

Chainage DMX

Le SlimPAR™ T6 USB peut fonctionner avec un contrôleur DMX lorsqu'il est relié par des connexions séries DMX. Les instructions pour la connexion et la configuration de cet appareil pour le fonctionnement en DMX sont indiquées dans le manuel d'utilisation. Si vous n'êtes pas familier avec le protocole DMX, vous pouvez télécharger l'introduction au DMX à l'adresse www.chauvetlighting.com.

Adresse de départ

Pour permettre un accès à l'ensemble des canaux de chaque mode DMX, l'adresse DMX maximale recommandée est 505.

Connexion maître/ esclave

Le SlimPAR™ T6 USB utilise une connexion de données DMX pour le fonctionnement de son mode maître/esclave. Les instructions pour la connexion et la configuration de cet appareil pour le fonctionnement en maître/esclave sont indiquées dans le manuel d'utilisation.

IRC-6 (Télécommande par infrarouge)

Le SlimPAR™ T6 USB est compatible avec la télécommande infra-rouge (IRC-6) de CHAUVET® DJ. Pour plus d'informations sur l'IRC-6 ou pour télécharger les instructions, rendez-vous à l'adresse www.chauvetlighting.com.

Options du menu

Niveau Principal	Étapes de programmation		Description
3-CH	d001–512		Mode DMX à 3 canaux
8-CH	d001–512		Mode DMX à 8 canaux
C--	C1	(rouge)	Couleur statique
	C2	(vert)
	C3	(bleu)
	C4	(cyan)
	C5	(magenta)
	C6	(jaune)
	C7	(blanc)
P-- (automatique)	P1		Programme à 3 couleurs (accroche)
	P2		Programme à 3 couleurs (pulsation)
	P3		Programme à 7 couleurs (accroche)
	P4		Programme à 7 couleurs (fondu)
S--	S--1–100		Vitesse de programme pour P1 à P4
Snd (activation par le son)	Snd1		Programme à 3 couleurs (activation par le son)
	Snd2		Programme à 7 couleurs (activation par le son)
SenS	u--0–100		Sensibilité au son
U--	r000–255	(rouge)	Couleurs statiques personnalisées Combinaison de rouge, vert et bleu
	g000–255	(vert)
	b000–255	(bleu)
dIM	OFF		Paramétrage de vitesse de gradateur
	dIM1
	dIM2
	dIM3
SEr	On		Permet d'activer ou désactiver l'infrarouge
	OFF

Valeurs DMX

8-CH	Canal	Fonction	Valeur	Pourcentage/Paramétrage
	1	Rouge	000 Ü 255	0 à 100%
	2	Vert	000 Ü 255	0 à 100%
	3	Bleu	000 Ü 255	0 à 100%
	4	Macros de couleurs (forçage des canaux 1 à 3)	000 Ü 015	Aucune fonction
			016 Ü 255	Color macros (macros de couleurs)
	5	Stroboscope (lorsque le canal 6 est entre 000 et 031)	000 Ü 015	Pas de fonction
			016 Ü 255	Vitesse de stroboscope lente à rapide
		Pitesse du programme (lorsque le canal 6 est entre 032 et 223)	000 Ü 255	Vitesse lente à rapide
		Sensibilité au son (lorsque le canal 6 est entre 224 et 255)	000 Ü 010	Aucune fonction
			011 Ü 255	Sensibilité basse à élevée
	6 Mode		000 Ü 031	Aucune fonction
			032 Ü 063	Effet de pulsation 0–100%	1-3 canaux devraient être actifs
			064 Ü 095	Effet de pulsation 100%-0
			096 Ü 127	Effet de pulsation 100%-0–100%
			128 Ü 159	Transition automatique en fondu
			160 Ü 191	Transition automatique en accroche (3 couleurs)
			192 Ü 223	Transition automatique en accroche (7 couleurs)
			224 Ü 255	Mode d'activation par le son
	7	Gradateur	000 Ü 255	0 à 100%
	8	Vitesse de gradation	000 Ü 051	Vitesse de gradation réglée depuis l'affichage
			052 Ü 101	Arrêt du mode de vitesse de gradation
			102 Ü 152	Mode 1 de vitesse de gradation (rapide)
			153 Ü 203	Mode 2 de vitesse de gradation (moyen)
			204 Ü 255	Mode 3 de vitesse de gradation (lent)

3-CH	Canal	Fonction	Valeur	Pourcentage/Paramétrage
	1	Rouge	000 Ü 255	0 à 100%
	2	Vert	000 Ü 255	0 à 100%
	3	Bleu	000 Ü 255	0 à 100%
