Tipo de produto	Projetor PAR LED
Marca	Chauvet
Modelo	SlimPAR T6 USB
Categoria	Iluminação
Fonte de luz	6 LEDs tricolores de alta potência (RGB)
Alimentação	100-240 VCA, 50/60 Hz (alimentação universal)
Consumo elétrico	Aproximadamente 60 W
Dimensões (L x P x A)	267 x 140 x 267 mm
Peso	3 kg
Proteção	IP20 (uso interno apenas)
Temperatura ambiente máxima	40 °C
Modos DMX	3 canais, 8 canais
Conectividade	DMX com fio (entrada/saída), D-Fi™ USB sem fio, IR (controle remoto IRC-6 opcional), mestre/escravo
Funções integradas	Cores estáticas, programas automáticos (3 ou 7 cores, fixas/desbotamento), ativação por som, macros de cores, estroboscópio, escurecimento
Display	LED com botões de menu
Montagem	Suportes de montagem ajustáveis, cabo de segurança necessário
Conexão elétrica em série	Possível (número máximo de acordo com a tensão, consulte o manual)
Substituição do fusível	Mesmo tipo e amperagem
Manutenção	Limpeza com aparelho desconectado, não expor à umidade
Reparabilidade	Nenhuma peça reparável pelo usuário; entre em contato com o fornecedor
Acessórios incluídos	Manual de referência, cabo de alimentação, cartão de garantia

Perguntas frequentes - SlimPAR T6 USB Chauvet

Como configurar o endereço DMX inicial?

No menu, selecione "d001–512" para o modo 3-CH ou 8-CH, em seguida, use as teclas para cima/baixo para definir o endereço. O endereço máximo recomendado é 505 para acessar todos os canais.

Como usar a função sem fio D-Fi™ USB?

Conecte um módulo D-Fi™ USB compatível na porta USB do aparelho. Ajuste o interruptor DIP do módulo para receptor/transmissor. O aparelho entra automaticamente no modo sem fio, desativando o DMX com fio e o IRC.

Posso controlar o projetor com um controle remoto infravermelho?

Sim, é compatível com o controle remoto IRC-6 da Chauvet (opcional). Ative o infravermelho através do menu 'SEr' (On).

Como ajustar a sensibilidade ao som para o modo de ativação por som?

No menu, selecione 'Snd', depois 'SenS' e ajuste o valor de 'u--0' para '100' (0 = baixo, 100 = alto).

Quais são os modos DMX disponíveis?

Dois modos: 3 canais (Vermelho, Verde, Azul) e 8 canais (Vermelho, Verde, Azul, Macros de cores, Estroboscópio/Velocidade/Sensibilidade, Modo, Dimmer, Velocidade de escurecimento).

Como conectar vários SlimPAR T6 USB em mestre/escravo?

Conecte os aparelhos em série via DMX. O primeiro aparelho (mestre) deve ser configurado em um modo automático (P--) ou som (Snd). Os escravos devem estar no modo 'Snd' ou 'dIM' com endereço DMX idêntico ou no modo mestre/escravo automático (consulte o manual).

Qual é o procedimento de substituição do fusível?

Desconecte o aparelho. Use uma chave de fenda de cabeça chata para levantar a tampa do porta-fusível. Substitua o fusível queimado por um fusível de mesmo tipo e amperagem. Recoloque a tampa e reconecte.

Como limpar o projetor?

Sempre desconecte o aparelho antes da limpeza. Use um pano macio e seco. Não exponha à chuva ou umidade (IP20).

Posso usar este aparelho ao ar livre?

Não, o aparelho é classificado IP20 e deve ser usado apenas em ambientes internos, protegido da umidade e intempéries.

O que fazer se o aparelho não responder mais?

Verifique a alimentação e as conexões. Se o problema persistir, desconecte e reconecte após alguns minutos. Em caso de mau funcionamento grave, pare o aparelho e entre em contato com seu fornecedor. Não tente reparar você mesmo.

MANUAL DE UTILIZADOR SlimPAR T6 USB Chauvet

O Guia de Referência Rápida (GRR) do SlimPAR™ T6 USB contém informações básicas sobre o produto tais como instalação, opções de menu valores DMX. Transfira o Manual de Utilizador de www.chauvetlighting.com para obter mais informações.

Exclusão de responsabilidade Instruções de segurança

As informações e especificações contidas neste GRR estão sujeitas a alteração sem aviso prévio.

Estas Instruções de Segurança incluem informações importantes sobre a instalação, utilização e manutenção.

• Este produto não se destina à instalação permanente.
• Ligue este produto APENAS a um circuito protegido e ligado à terra.
• Desligue-o sempre da alimentação antes da limpeza ou substituição do fusível.
• NÃO olhe para a fonte de luz quando o produto está ligado.
• Certifique-se de que o cabo de alimentação não está desgastado nem danificado.
• Nunca desligue este produto da alimentação ao puxar o cabo de alimentação.
• Numa instalação suspensa deste produto, utilize sempre um cabo de segurança.
• NÃO permita a presença de materiais inflamáveis junto da unidade durante o seu funcionamento.
• NÃO toque neste produto aquando do funcionamento do mesmo, pois poderá estar quente.

• A tensão da tomada à qual irá ligar este produto deve estar no intervalo indicado no autocolante ou painel posterior do produto.
• Este produto destina-se apenas a ser utilizado no interior! (IP20) Para evitar o risco de incêndio ou choque eléctrico, não exponha este produto à chuva nem humidade.
• Instale sempre este produto num local com ventilação adequada, a pelo menos 50 cm (20 pol.) das superfícies adjacentes.
• Certifique-se de que não estão obstruídas quaisquer ranhuras de ventilação do corpo da unidade.
• Nunca ligue este produto a um regulador da intensidade da luz nem a um reóstato.
• Substitua o fusível por um do mesmo tipo e classificação.
• Transporte este produto APENAS com as pegas ou suportes de montagem/suspensão.
• A temperatura máxima ambiente é 40 °C (104 °F). Não utilize este pro duto em ambientes com temperaturas superiores.
• Em caso de um problema de funcionamento grave, pare a utilização imediatamente.
• NÃO abra este produto. Não contém quaisquer peças passíveis de manutenção
• Para eliminar desgaste desnecessário e aumentar a respectiva vida útil, durante os períodos de não utilização deve desligar totalmente o produto através de um disjuntor ou desconectando-o.

Contacto

Fora dos E.U.A., Reino Unido, Irlanda, México ou Benelux, entre em contact com o seu distribuidor para solicitar assistência ou devolver um produto. Aceda a www.chauvetlighting.com para obter informações de contacto.

Conteúdo

- SlimPAR™ T6 USB

- Cartão de garantia

- Cabo de alimentação

• Guia de referência rápida

Para começar

Desembale o SlimPAR™ T6 USB e certifique-se de que recebeu todas as peças em boas condições. Se a caixa ou conteúdos aparentarem estar danificados, notifique imediatamente a transportadora e não a Chauvet.

Descrição

O SlimPAR™ T6 USB é um holofote PAR com LEDs tricolores de baixo perfil equipado com tecnologia de infravermelhos integrada que oferece cores estáticas controláveis e programas automáticos através do telecomando IRC-6. Sincroniza o controlo DMX sem fios com a porta D-Fi™ USB prática integrada. Seis LEDs de três cores de elevada potência praticamente eliminam as sombras multi-coloridas e a saída suave e uniforme torna-o perfeito para aplicações de iluminação frontais.

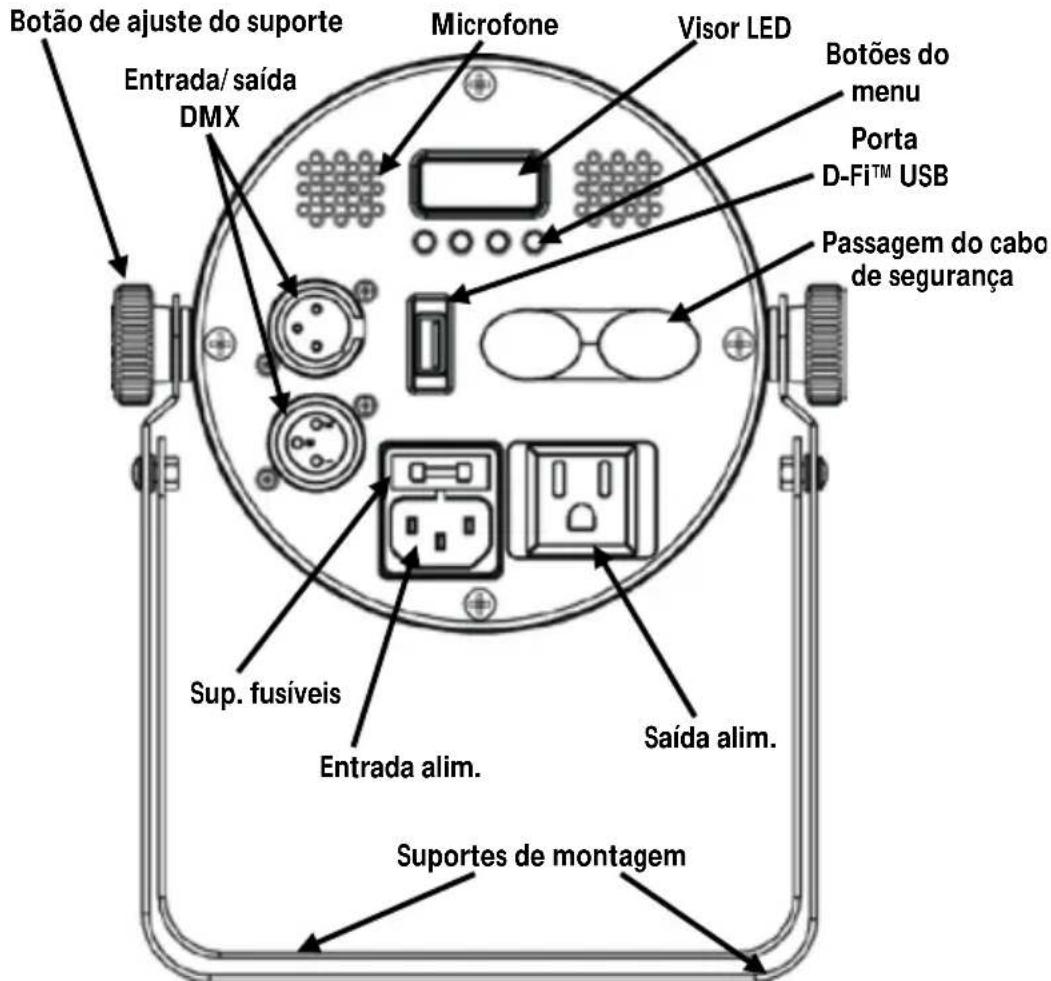

Descrição geral do produto

AVISO! NÃO LIGUE qualquer equipamento além do DFi™ USB à porta USB Caso contrário pode danificar o produto.

Alimentação CA

Este produto possui uma fonte de alimentação de intervalo automático que pode funcionar num intervalo de tensão de entrada de 100 – 240 VCA, 50/60 Hz.

Interligação de alimentação

Para conhecer o número de máximo de SlimPAR™ T6 USB que podem estar ligados à alimentação a 120 V ou a 240 V, consulte o Manual do Utilizador ou a etiqueta do produto.

Para eliminar desgaste desnecessário e aumentar a respectiva vida útil, durante os períodos de não utilização deve desligar totalmente o produto através de um disjuntor ou desconectando-o.

Substituição do fusível

1. Desligue o produto da alimentação.
2. Encaixe a ponta de uma chave de fendas de cabeça chata na ranhura do suporte de fusíveis.
3. Retire a tampa de segurança do corpo.
4. Retire o fusível queimado do grampo na parte frontal da tampa de segurança e substitua por um fusível com o mesmo tipo e classificação.
5. Volte a colocar o suporte de fusíveis e a ligar a alimentação.

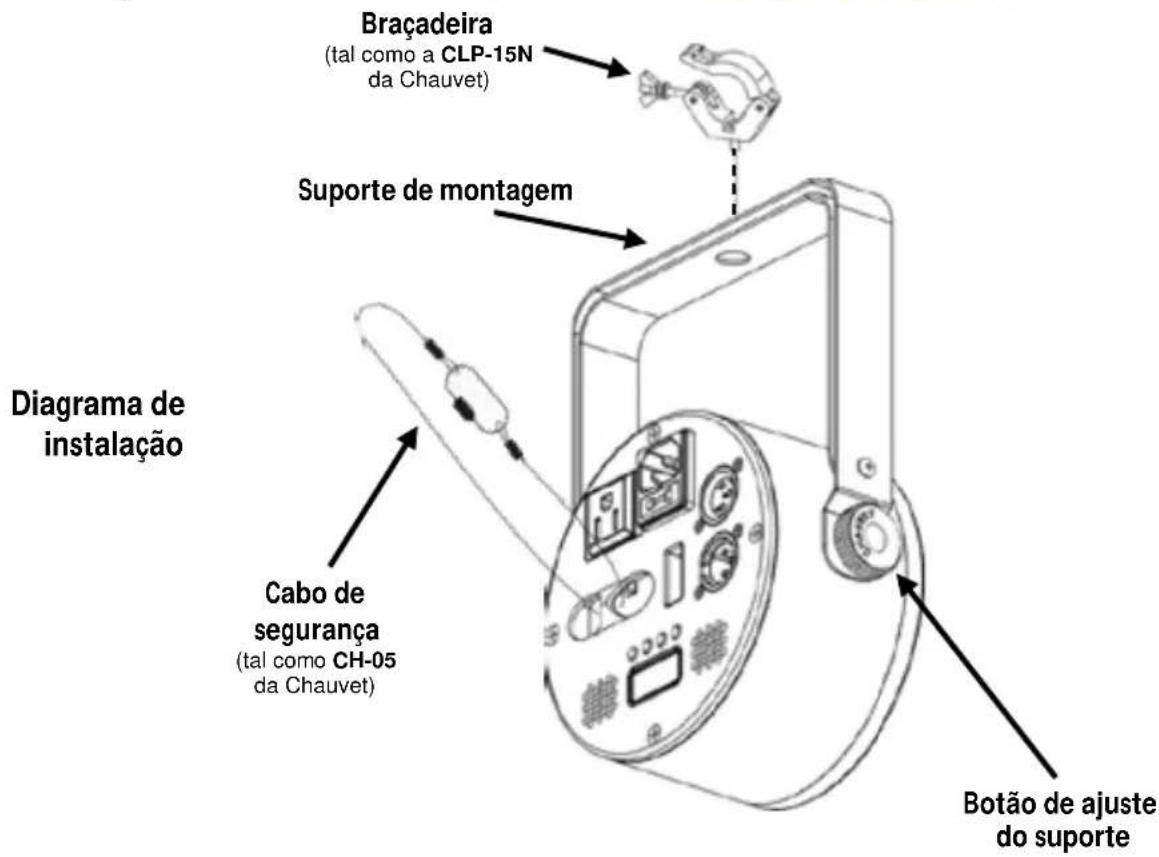

Instalação

Antes de instalar este produto, leia as Instruções de segurança.

Descrição do painel de controlo	Botão	Função
		Sai da função ou menu actual
		Desloca-se para cima na lista de menus e aumenta o valor numérico numa função
		Desloca-se para baixo na lista de menus e diminui o valor numérico numa função
		Activa o menu exibido actualmente ou define o valor seleccionado actualmente na função seleccionada

Conectividade D-Fi™ USB

O SlimPAR™ T6 USB pode tornar-se num receptor/transmissor D-Fi™ sem fios com a utilização do D-Fi™ USB da CHAUVET® DJ. Basta configurar o canal de recepção/transmissão D-Fi™ do interruptor DIP, ligue-o na porta USB e, em seguida, configure a personalização e endereço DMX do produto. As instruções adicionais para a ligação e configuração deste produto para a operação D-Fi™ USB encontram-se no Manual de Utilizador.

AVISO! NÃO LIGUE qualquer equipamento além do D-Fi™ USB à porta USB Caso contrário pode danificar o produto.

Após efectuar a ligação, o D-Fi™ USB vai activar o produto. O DMX com fios, os botões do menu/exibição digital manual e o IRC-6 permanecem indisponíveis até desligar o D- Fi™ USB. Os níveis de prioridade são:

1. D-Fi™ USB
2. DMX com fios
3. Controlo remoto IRC-6
4. Botões do menu/exibição digital manual

Interligação DMX

O SlimPAR™ T6 USB pode trabalhar com um controlador DMX quando se encontra ligado a ligações da série DMX. As instruções para a ligação e configuração deste produto para a operação DMX encontramse no Manual de Utilizador. Se não estiver familiarizado com o DMX, transfira o DMX Primer a partir de www.chauvetlighting.com.

Endereço inicial

Para garantir um acesso total a todos os canais em cada modo DMX, o endereço DMX mais elevado recomendado é 505.

Ligação Principal/ Secundária

O SlimPAR™ T6 USB utiliza a ligação de dados DMX para o seu modo Principal/Secundário. As instruções para a ligação e configuração deste produto para a operação Principal/Secundário encontram-se no Manual de Utilizador.

IRC-6 (Controlo remoto por infravermelhos)

O SlimPAR™ T6 USB é totalmente compatível com o Controlo remoto por infravermelhos (IRC-6) da CHAUVET® DJ. Para obter mais informações sobre o IRC-6 ou para transferir instruções, aceda a www.chauvetlighting.com.

Opções do menu

Nível Principal	Níveis de programação		Descrição
3-CH	d001–512		Modo DMX de 3 canais
8-CH	d001–512		Modo DMX de 8 canais
C--	C1	(vermelho)	Cor estática
	C2	(verde)
	C3	(azul)
	C4	(ciano)
	C5	(magenta)
	C6	(amarelo)
	C7	(branco)
P-- (automático)	P1		Programa de 3 cores (transição)
	P2		Programa de 3 cores (impulsos)
	P3		Programa de 7 cores (transição)
	P4		Programa de 7 cores (desvanecimento)
S--	S--1–100		Velocidade do programa para P1–P4
Snd (activação de som)	Snd1		Programa de 3 cores (activação de som)
	Snd2		Programa de 7 cores (activação de som)
SenS	u--0–100		Sensibilidade do som
U--	r000–255	(vermelho)	Cores estáticas personalizadasCombina vermelho, verde e azul
	g000–255	(verde)
	b000–255	(azul)
dIM	OFF		Definições da velocidade do regulador da intensidade da luz
	dIM1
	dIM2
	dIM3
SEr	On		Liga ou desliga os infravermelhos
	OFF

Valores DMX

8-CH	Canal	Função	Valor	Percentagem/Definição
	1	Vermelho	000 Ú 255	0–100%
	2	Verde	000 Ú 255	0–100%
	3	Azul	000 Ú 255	0–100%
	4	Macros de cores(substitui C. 1-3)	000 Ú 015	Sem função
			016 Ú 255	Macros de cores
	5	Sinal de validação(quando o C. 6 é000–031)	000 Ú 015	Sem função
			016 Ú 255	Sinal de validação, lento para rápido
		Velocidade do programa(quando o C. 6 é032–223)	000 Ú 255	Velocidade, lento para rápido
		Sensibilidade sonora (quando oC. 6 é 224–255)	000 Ú 010	Sem função
			011 Ú 255	Sensibilidade, baixo para elevado
	6 Modo		000 Ú 031	Sem função
			032 Ú 063	Efeito de impulsos0–100%	1-3 canais devem ser ativos
			064 Ú 095	Efeito de impulsos100%–0
			096 Ú 127	Efeito de impulsos100%–0–100%
			128 Ú 159	Transição de desvanecimento automático
			160 Ú 191	Transição instantânea automática (3 cores)
			192 Ú 223	Transição instantânea automática (7 cores)
			224 Ú 255	Modo de accionamento de som
	7	Regulador da intensidade da luz	000 Ú 255	0–100%
	8	Velocidade do regulador de intensidade	000 Ú 051	Definir a Velocidade do regulador de intensidade a partir do Visor
			052 Ú 101	Modo da velocidade do regulador de intensidade desligado
			102 Ú 152	Modo da velocidade do regulador de intensidade 1 Rápido
			153 Ú 203	Modo da velocidade do regulador de intensidade 2 Intermédio
			204 Ú 255	Modo da velocidade do regulador de intensidade 3 Lento

3-CH	Canal	Função	Valor	Percentagem/Definição
	1	Vermelho	000 Ü 255	0–100%
	2	Verde	000 Ü 255	0–100%
	3	Azul	000 Ü 255	0–100%
