MANUAL DE UTILIZADOR Nimbus Chauvet

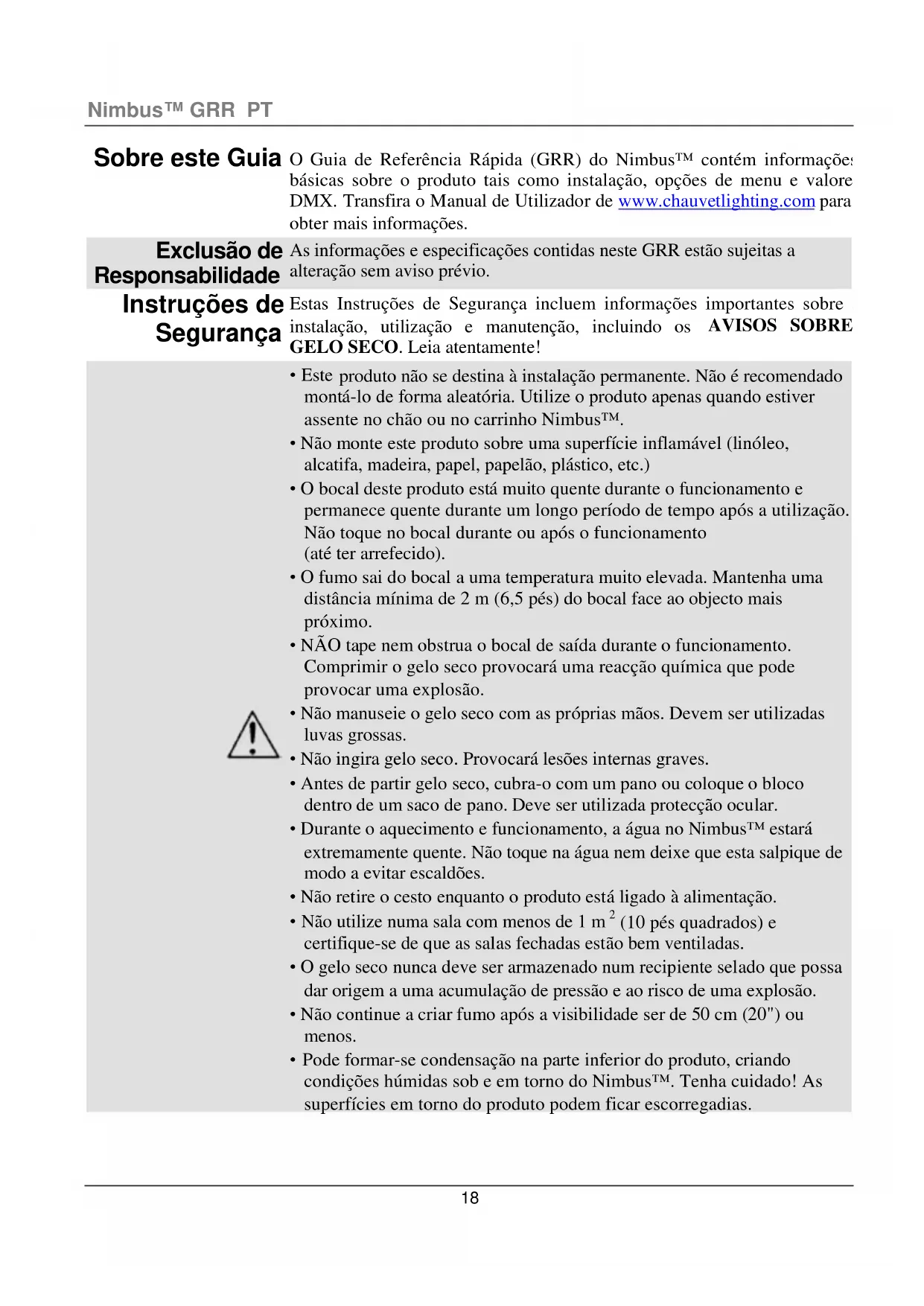

Guia de Referência Rápida (GRR) do Nimbus™ contém informações básicas sobre o produto tais como instalação, opções de menu e valores DMX. Transfira o Manual de Utilizador de www.chauvetlighting.com para obter mais informações. Exclusão de Responsabilidade As informações e especificações contidas neste GRR estão sujeitas a alteração sem aviso prévio. Instruções de Segurança Estas Instruções de Segurança incluem informações importantes sobre a instalação, utilização e manutenção, incluindo os AVISOS SOBRE GELO SECO. Leia atentamente!

• Este produto não se destina à instalação permanente. Não é recomendado montá-lo de forma aleatória. Utilize o produto apenas quando estiver assente no chão ou no carrinho Nimbus™.

• Não monte este produto sobre uma superfície inflamável (linóleo, alcatifa, madeira, papel, papelão, plástico, etc.)

• O bocal deste produto está muito quente durante o funcionamento e permanece quente durante um longo período de tempo após a utilização. Não toque no bocal durante ou após o funcionamento (até ter arrefecido).

• O fumo sai do bocal a uma temperatura muito elevada. Mantenha uma distância mínima de 2 m (6,5 pés) do bocal face ao objecto mais próximo.

• NÃO tape nem obstrua o bocal de saída durante o funcionamento. Comprimir o gelo seco provocará uma reacção química que pode provocar uma explosão.

• Não manuseie o gelo seco com as próprias mãos. Devem ser utilizadas luvas grossas.

• Não ingira gelo seco. Provocará lesões internas graves.

• Antes de partir gelo seco, cubra-o com um pano ou coloque o bloco dentro de um saco de pano. Deve ser utilizada protecção ocular.

• Durante o aquecimento e funcionamento, a água no Nimbus™ estará extremamente quente. Não toque na água nem deixe que esta salpique de modo a evitar escaldões.

• Não retire o cesto enquanto o produto está ligado à alimentação.

• Não utilize numa sala com menos de 1 m

(10 pés quadrados) e certifique-se de que as salas fechadas estão bem ventiladas.

• O gelo seco nunca deve ser armazenado num recipiente selado que possa dar origem a uma acumulação de pressão e ao risco de uma explosão.

• Não continue a criar fumo após a visibilidade ser de 50 cm (20") ou menos.

• Pode formar-se condensação na parte inferior do produto, criando condições húmidas sob e em torno do Nimbus™. Tenha cuidado! As superfícies em torno do produto podem ficar escorregadias.Nimbus™ GRR PT

• A tensão da tomada à qual irá ligar este produto deve estar no intervalo indicado no autocolante ou painel posterior do produto.

• Ligue este produto APENAS a um circuito protegido e ligado à terra.

• Certifique-se de que o cabo de alimentação não está desgastado nem danificado.

• Nunca desligue este produto da alimentação ao puxar o cabo de alimentação.

• Em caso de um problema de funcionamento grave, pare a utilização imediatamente.

• Não se destina a aquecer espaços.

• Para eliminar desgaste desnecessário e aumentar a respectiva vida útil, durante os períodos de não utilização deve desligar o produto da alimentação através de um disjuntor ou desconectando-o.

Contacto Fora dos E.U.A., Reino Unido, Irlanda, México ou entre Bélgica em contacto com o seu distribuidor para solicitar assistência ou devolver um produto. Aceda a www.chauvetlighting.com para obter informações de contacto. Conteúdo

• Guia de Referência Rápida Para Começar Desembale o Nimbus™ e certifique- se de que recebeu todas as peças em boas condições. Se a caixa ou conteúdos aparentarem estar danificados, notifique imediatamente a transportadora e não a Chauvet.Nimbus™ GRR PT

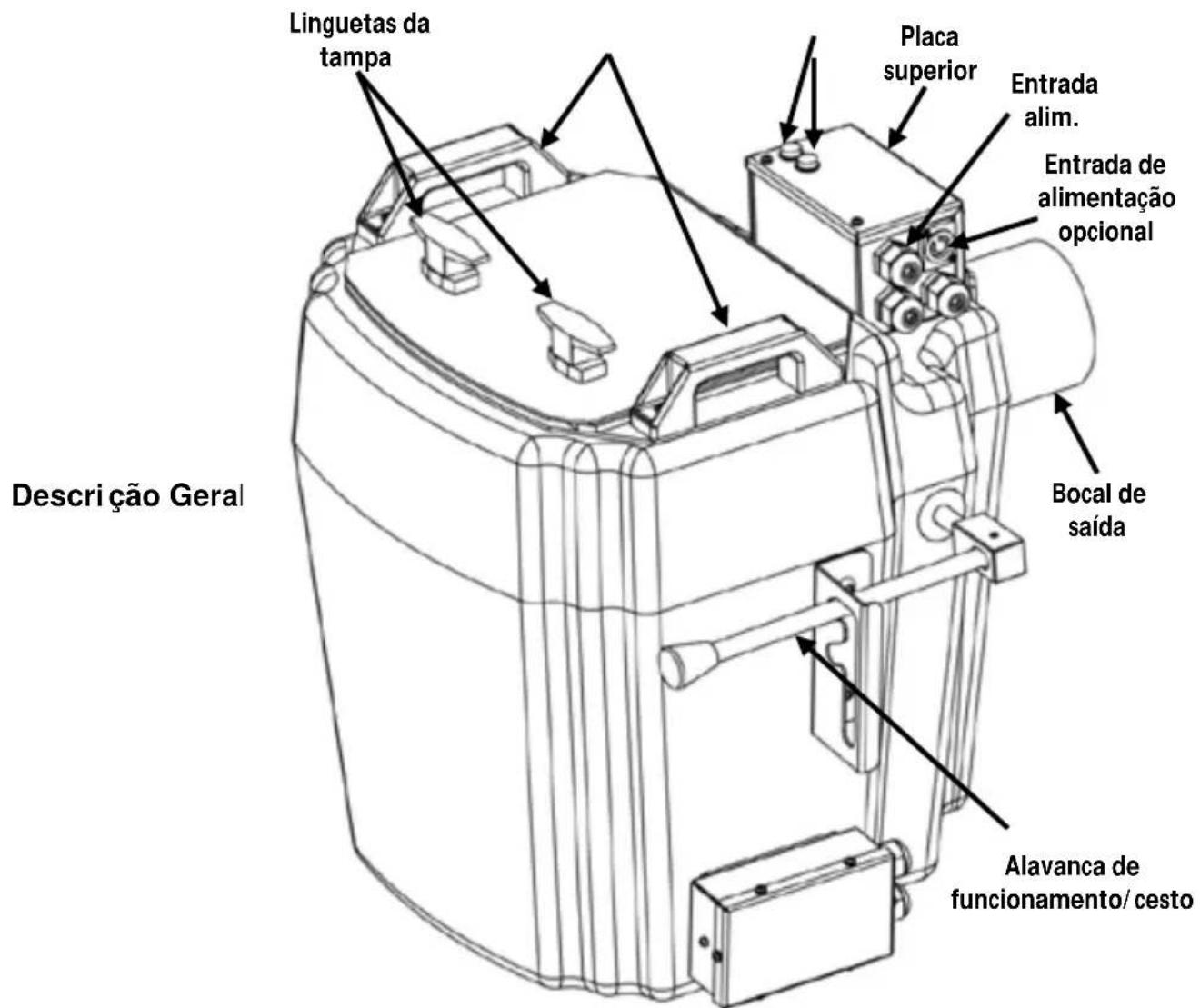

Descrição O Nimbus™ é uma máquina profissional de gelo seco que cria fumo branco espesso que abrange o chão. O funcionamento “plug-n-play” simples aquece rapidamente a água e o manípulo ajustável controla a saída e fluxo de acordo com as suas necessidades específicas. Descri ção Geral

Este produto possui uma fonte de alimentação com tensão específica que pode funcionar com uma tensão de entrada de 120 VCA, 60 Hz ou 230 VCA, 50 Hz.

Para eliminar desgaste desnecessário e aumentar a respectiva vida útil, durante os períodos de não utilização deve desligar o produto da alimentação através de um disjuntor ou desconectando-o.

Sobre o Gelo Seco e o CO

O gelo seco é uma forma sólida de dióxido de carbono (CO

). É denominado “gelo seco” porque pode mudar de uma forma sólida directamen te para um gás, um processo denominado sublimação. Porque é extremamente frio, -87,5 °C (

189,5 °F), o gelo seco deve ser manuseado cuidadosamente e nunca deve entrar em contacto com a pela ou ser ingerido. Quando imerso em água quente ou a ferver (H

imediatamente em gás e agita a água. Esta agitação liberta vapor de água, uma expansão de gás e humidade que é expelida automaticamente para fora da máquina através do bocal de saída. Porque esta reacção cria um gás de CO

frio, a humidade desce para o chão e o vapor de água transforma- se no efeito de fumo. Configuração A placa superior possui dois indicadores LED – um vermelho e um verde. O LED vermelho indica que o aquecedor está ligado e o LED verde indica que a água está na sua temperatura de funcionamento ideal. O aquecedor não acende a menos que exista água suficiente. À medida que o gelo seco sublima, a água arrefece e o indicador LED verde apaga- se. Isto é normal e o Nimbus™ continua a funcionar até todo o gelo seco ser utilizado. Durante o funcionamento, a placa superior fica muito quente. NÃO TOQUE! Existe uma entrada de alimentação opcional junto à entrada de alimentação principal para aquecer a água mais rapidamente. Utilize o cabo de alimentação incluído e ligue esta ent rada secundária a um circuito em separado para aquecer a água em metade do tempo. Não ligue ambos os cabos de alimentação ao mesmo circuito ou o disjuntor irá disparar. O gelo seco deve ser armazenado no interior do cesto interno para um desempenho ideal. Não remova este cesto, pois podem ocorrer lesões corporais graves.Nimbus™ GRR PT

a máquina numa superfície nivelada. Ligue o cabo de alimentação à tomada de parede.

Eleve o cesto até ao seu nível mais elevado com a alavanca de funcionamento.

Abra a tampa e encha com água até a luz vermelha acender. O recipiente pode armazenar até 17 litros (4,5 galões).

Utilize equipamento de protecção, carregue o cesto com até 4,5 kg (10 libras) de gelo seco. O gelo seco deve ser colocado o mais tarde possível.

Agarre a alavanca de funcionamento e faça descer lentamente o manípulo até ao entalhe central para uma saída reduzida ou totalmente até baixo para uma saída elevada.

7. Quando a saída diminui ou pára, levante e reabasteça o cesto.

temperatura da água deve ser de cerca 79 °C (175 °F) para uma saída de fumo ideal. De vez em quando pode ser necessário reabastecer o Nimbus™ com água. Após estar reabastecido, aguarde até o indicador LED acender antes de repetir os passos de funcionamento 4 a 7. Função de Corte de Segurança

O Nimbus™ está equipado com uma função de corte de segurança que impede a activação dos aquecedores da unidade quando o nível de água está demasiado baixo. Se esta função de corte de segurança tiver sido accionada, basta adicionar mais água para continuar a utilizar o Nimbus™.Nimbus™ GR IT
