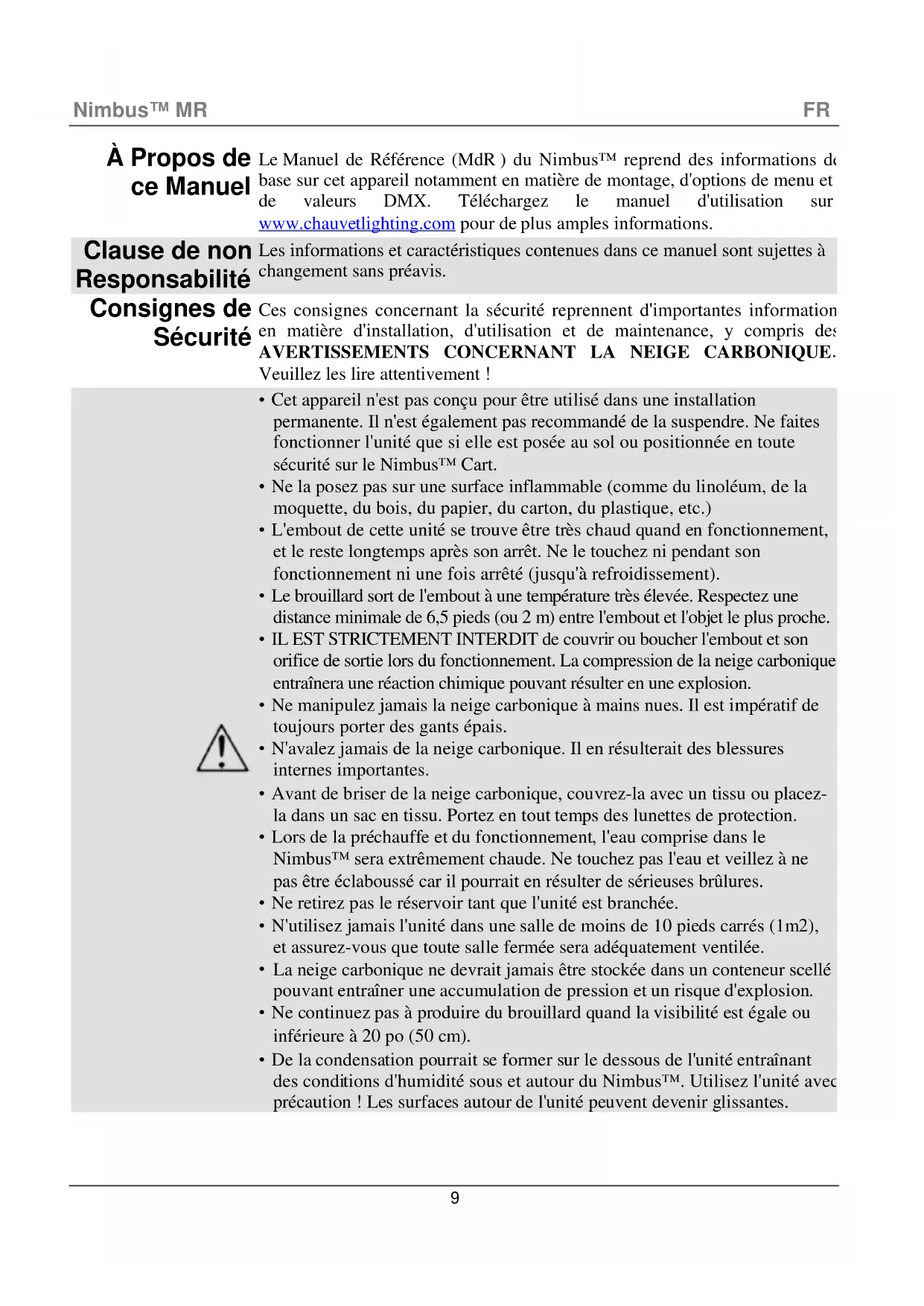

À Propos de ce M anuel Le Manuel de Référence (MdR ) du Nimbus™ reprend des informations de base sur cet appareil notamment en matière de montage, d'options de menu et de valeurs DMX. Téléchargez le manuel d'utilisation sur www.chauvetlighting.com pour de plus amples informations. Clause de non Responsabilité Les informations et caractéristiques contenues dans ce manuel sont sujettes à changement sans préavis. Consignes de

écurité Ces consignes concernant la sécurité reprennent d'importantes informations en matière d'installation, d'utilisation et de maintenance, y compris des

Veuillez les lire attentivement !

• Cet appareil n'est pas conçu pour être utilisé dans une installation permanente. Il n'est également pas recommandé de la suspendre. Ne faites fonctionner l'unité que si elle est posée au sol ou positionnée en toute sécurité sur le Nimbus™ Cart.

• Ne la posez pas sur une surface inflammable (comme du linoléum, de la moquette, du bois, du papier, du carton, du plastique, etc.)

• L'embout de cette unité se trouve être très chaud quand en fonctionnement, et le reste longtemps après son arrêt. Ne le touchez ni pendant son fonctionnement ni une fois arrêté (jusqu'à refroidissement).

• Le brouillard sort de l'embout à une température très élevée. Respectez une distance minimale de 6,5 pieds (ou 2 m) entre l'embout et l'objet le plus proche.

• IL EST STRICTEMENT INTERDIT de couvrir ou boucher l'embout et son orifice de sortie lors du fonctionnement. La compression de la neige carbonique entraînera une réaction chimique pouvant résulter en une explosion.

• Ne manipulez jamais la neige carbonique à mains nues. Il est impératif de toujours porter des gants épais.

• N'avalez jamais de la neige carbonique. Il en résulterait des blessures internes importantes.

• Avant de briser de la neige carbonique, couvrez-la avec un tissu ou placez- la dans un sac en tissu. Portez en tout temps des lunettes de protection.

• Lors de la préchauffe et du fonctionnement, l'eau comprise dans le Nimbus™ sera extrêmement chaude. Ne touchez pas l'eau et veillez à ne pas être éclaboussé car il pourrait en résulter de sérieuses brûlures.

• Ne retirez pas le réservoir tant que l'unité est branchée.

• N'utilisez jamais l'unité dans une salle de moins de 10 pieds carrés (1m2), et assurez-vous que toute salle fermée sera adéquatement ventilée.

La neige carbonique ne devrait jamais être stockée dans un conteneur scellé pouvant entraîner une accumulation de pression et un risque d'explosion.

• Ne continuez pas à produire du brouillard quand la visibilité est égale ou inférieure à 20 po (50 cm).

• De la condensation pourrait se former sur le dessous de l'unité entraînant des condi tions d'humidité sous et autour du Nimbus™. Utilisez l'unité avec précaution ! Les surfaces autour de l'unité peuvent devenir glissantes.Nimbus™ MR FR

• La tension de la prise à laquelle vous connectez cet appareil doit être comprise dans la plage de tensions reprise sur l'étiquette de l'appareil ou à l'arrière de ce dernier.

• Connectez UNIQUEMENT cet appareil à un circuit protégé et relié à la terre.

• Assurez-vous que le cordon d'alimentation n'est ni tordu ni endommagé.

• Ne débranchez jamais cet appareil de la prise en tirant sur le cordon.

• En cas de sérieux problèmes de fonctionnement, arrêtez le système immédiatement.

• N'utilisez pas l'unité pour chauffer une salle.

• Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez-entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur. Contact En dehors des États-Unis, du Royaume- Uni, l’Irlande, Mexique et de Benelux contactez votre fournisseur si vous avez besoin d'assistance ou de retourner votre produit. Consultez le site www.chauvetlighting.com pour trouver nos coordonnées. Ce qui est Inclus

• Un cordon d'alimentation

• Une fiche de garantie

• Un manuel de référence Débuter Déballez votre Nimbus™ et assurez- vous d'avoir tout reçu et en bon état. Si l'emballage ou le contenu semblait être endommagé, indiquez-

immédiatement au transporteur et non à Chauvet. Description

Nimbus™ est un appareil professionnel de neige carbonique permettant de produire un brouillard blanc et épais qui embrasse la piste. Il peut être utilisé dès sa sortie de l'emballage en le branchant simplement, ce qui permettra une chauffe rapide de l'e au. La poignée réglable commande la sortie et le débit afin que ceux-ci répondent à vos attentes.Nimbus™ MR FR

Cet appareil est doté d'une alimentation à tension spécifique lui permettant de fonctionner avec une tension d'entrée de 120 VCA, 60 Hz ou 230 VCA et 50 Hz.

La neige carbonique est en réalité du CO

sous forme solide. On l'appelle “neige carbonique” car il se change de solide en gaz selon un procédé que l'on appelle sublimation. Car elle est extrêmement froide, -189,5°

(-87,5° C), la neige carbonique doit être manipulée avec une précaution extrême et ne doit jamais être ingérée, ni ne doit entrer en contact avec la peau. Lorsqu'immergé dans de l'eau chaude ou bouillante (H

), la neige carbonique devient immédiatement un gaz et entre en interaction avec l'eau. Cette interaction entraîne une vapeur, une expansion de gaz et d'humidité, qui se propulse en dehors de la machine à travers l'embout de sortie. Puisque cette interaction créé un gaz CO

froid, l'humidité descend au sol et la vapeur devient un effet de brouillard. Poignées de transport Embout de sortie Voyants LED Loquets de couvercle Entrée d'alimentation Entrée d'alimentation additionnelle Levier de fonctionnement/du compartiment Plaque supérieureNimbus™ MR FR

Configuration La plaque supérieure comprend deux voyants LED, un rouge et un vert. Le voyant LED rouge indique que le chauffage est allumé et le voyant LED vert que l'eau a atteint sa température optim ale. Le chauffage ne s'allumera pas en cas de niveau d'eau insuffisant. Alors que la neige carbonique se sublime, l'eau se refroidira et le voyant LED vert s'éteindra. Ceci est normal et le Nimbus™ continuera à fonctionner jusqu'à épuisement des réserves de neige carbonique. Lors de son fonctionnement, la plaque supérieure devient très chaude. NE LA TOUCHEZ SOUS AUCUN PRÉTEXTE ! Il existe une entrée d'alimentation additionnelle à côté de l'entrée d'alimentation principale permettant une chauffe plus rapide de l'eau. Utilisez le câble d'alimentation inclus et connectez l'entrée secondaire à un circuit séparé pour chauffer l'eau en moitié moins de temps. Ne branchez pas les deux cordons d'alimentation sur le même circuit sinon le disjoncteur sautera. La neige carbonique doit être stockée dans un compartiment interne pour une performance optimale. Ne le retirez sous aucun prétexte car pourraient s'en suivre de graves blessures corporelles. Fonctionnement

1. Placez la machine sur une surface plane. Branchez le cordon d'alimentation

dans la prise murale.

Montez le compartiment à son niveau le plus haut au moyen du levier de fonctionnement.

Ouvrez le couvercle et remplissez d'eau jusqu'à ce que s'allume le voyant rouge. Le conteneur a une capacité de 4,5 gallons (17 l).

À l'aide des gants de protection, remplissez le compartiment de neige carbonique à hauteur de 10 lb (4,5 kg). Attendez pour cela le dernier moment avant la mise en marche de l'unité.

5. Fermez et verrouillez le couvercle.

6. Prenez le levier en main et descendez-

le lentement vers le cran central pour une sortie faible ou vers le bas pour une élevée.

Quand le rendu diminue ou s'arrête, relevez et remplissez à nouveau le compartiment.

Pour une sortie de brouillard optimale, la température de l'eau devrait avoisiner les 175° F (79° C). Il vous faudra peut-être de temps à autre remplir d'eau le Nimbus™. Une fois rempli, attendez que le voyant LED rouge s'allume avant de répéter les étapes 4 à 7. Arrêt Sécurité Le Nimbus™ est doté d'un arrêt de sécurité, empêchant toute surchauffe de l'unité lorsque le niveau d'eau est trop bas. Si l'arrêt de sécurité est activé, il vous suffit d'ajouter davantage d’eau pour continuer à utiliser le Nimbus™.Nimbus™ SAL DE
