MANUALE UTENTE Nimbus Chauvet

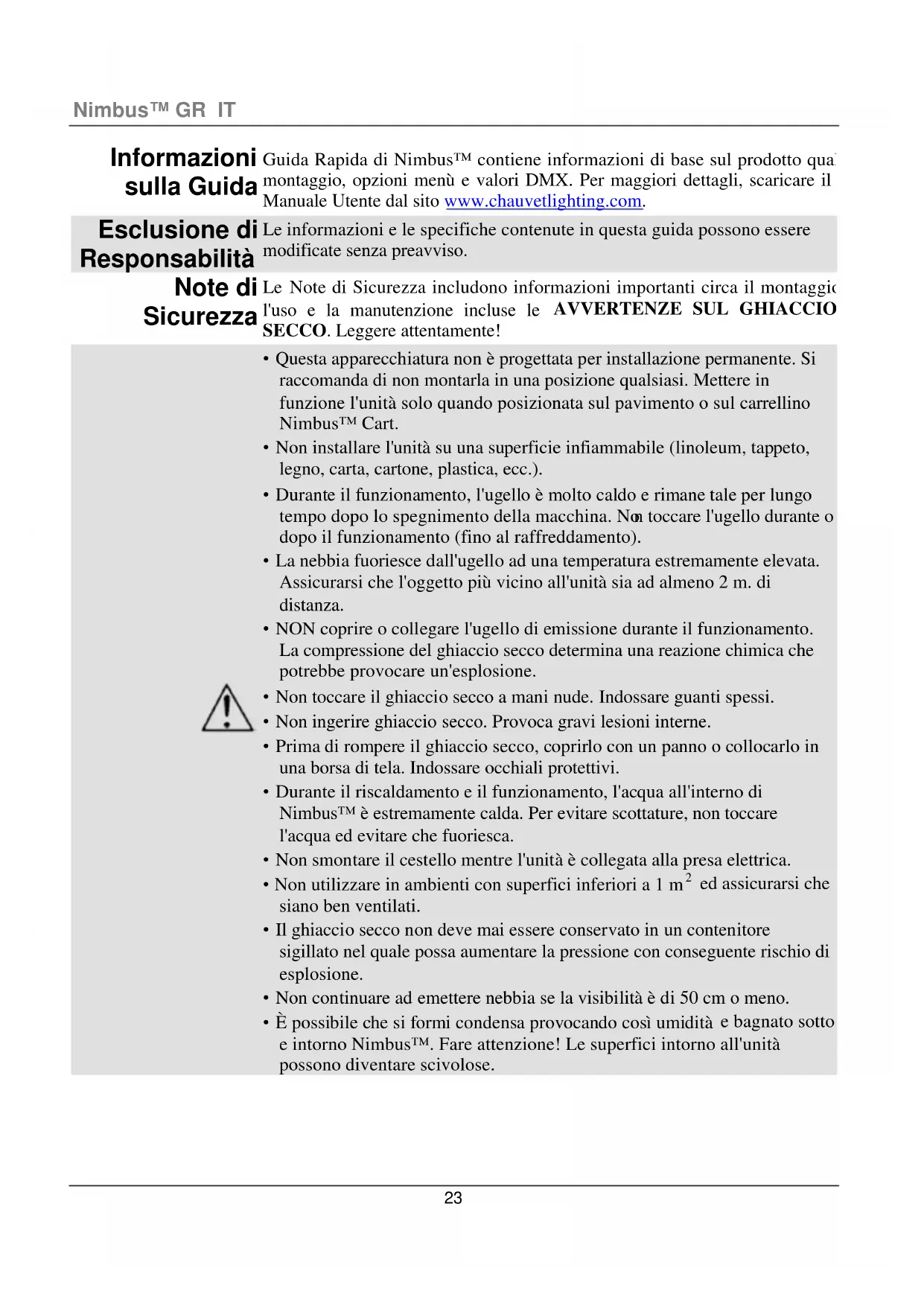

Informazioni sulla Guida Guida Rapida di Nimbus™ contiene informazioni di base sul prodotto quali montaggio, opzioni menù e valori DMX. Per maggiori dettagli, scaricare il Manuale Utente dal sito www.chauvetlighting.com. Esclusione di Responsabilità Le informazioni e le specifiche contenute in questa guida possono essere modificate senza preavviso. Note di

Note di Sicurezza includono informazioni importanti circa il montaggio, l'uso e la manutenzione incluse le

AVVERTENZE SUL GHIACCIO

SECCO. Leggere attentamente!

• Questa apparecchiatura non è progettata per installazione permanente. Si raccomanda di non montarla in una posizione qualsiasi. Mettere in funzione l'unità solo quando posizionata sul pavimento o sul carrellino Nimbus™ Cart.

• Non installare l'unità su una superficie infiammabile (linoleum, tappeto, legno, carta, cartone, plastica, ecc.).

• Durante il funzionamento, l'ugello è molto caldo e rimane tale per lungo tempo dopo lo spegnimento della macchina. No n toccare l'ugello durante o dopo il funzionamento (fino al raffreddamento).

• La nebbia fuoriesce dall'ugello ad una temperatura estremamente elevata. Assicurarsi che l'oggetto più vicino all'unità sia ad almeno 2 m. di distanza.

• NON coprire o collegare l'ugello di emissione durante il funzionamento. La compressione del ghiaccio secco determina una reazione chimica che potrebbe provocare un'esplosione.

• Non toccare il ghiaccio secco a mani nude. Indossare guanti spessi.

• Non ingerire ghiaccio secco. Provoca gravi lesioni interne.

• Prima di rompere il ghiaccio secco, coprirlo con un panno o collocarlo in una borsa di tela. Indossare occhiali protettivi.

• Durante il riscaldamento e il funzionamento, l'acqua all'interno di Nimbus™ è estremamente calda. Per evitare scottature, non toccare l'acqua ed evitare che fuoriesca.

• Non smontare il cestello mentre l'unità è collegata alla presa elettrica.

• Non utilizzare in ambienti con superfici inferiori a 1 m

ed assicurarsi che siano ben ventilati.

• Il ghiaccio secco non deve mai essere conservato in un contenitore sigillato nel quale possa aumentare la pressione con conseguente rischio di esplosione.

• Non continuare ad emettere nebbia se la visibilità è di 50 cm o meno.

• È possibile che si formi condensa provocando così umidità e bagnato sotto e intorno Nimbus™. Fare attenzione! Le superfici intorno all'unità possono diventare scivolose.Nimbus™ GR IT

• La tensione della presa a muro cui si collega l'apparecchiatura deve trovarsi entro il campo specificato sull'etichetta o sul pannello posteriore.

• Collegare questa unità SOLTANTO ad un circuito dotato di messa a terra e protetto.

• Assicurarsi che il cavo di alimentazione non sia piegato o danneggiato.

• Non scollegare mai questa apparecchiatura dall'alimentazione elettrica tirando il cavo.

• In caso di gravi problemi di funzionamento sospendere immediatamente l'utilizzo.

• Non destinato al riscaldamento di ambienti.

• Per evitare un consumo inutile ed aumentare la durata, durante i periodi di non utilizzo disconnettere completamente il prodotto dall'alimentazione con l'interruttore o scollegando il cavo. Contatti Per richiedere assistenza o restituire l'apparecchiatura, al di fuori di Stati Uniti, Regno Unito, Irlanda, Messico, o Belgio contattare il distributore locale. Per informazioni sui contatti, visitare il sito Web www.chauvetlighting.com. Che cosa è Incluso

• Cavo di alimentazione

• Guida Rapida Per Iniziare Disimballare Nimbus™ ed accertarsi di aver ricevuto tutti i componenti integri. Se l'imballo appare danneggiato, farlo immediatamente presente al trasportatore e non a Chauvet. Descrizione Nimbus™ è una macchina per il ghiaccio secco professionale in grado di produrre una spessa cortina bianca che avvolge il pavimento. Di semplice attivazione (è sufficiente collegarla alla presa elettrica) e riscaldamento veloce dell'acqua, dotata di braccetto regolabile per il controllo di uscita e flusso sulla base delle specifiche esigenze.Nimbus™ GR IT

Questo prodotto ha una tensione di alimentazione specifico che può funzionare con una tensione di ingresso di 120 V CA, 60 Hz o 230 V CA, 50 Hz.

Per evitare un consumo inutile ed aumentare la durata, durante i periodi di non utilizzo disconnettere completamente il prodotto dall'alimentazione con l'interruttore o scollegando il cavo.

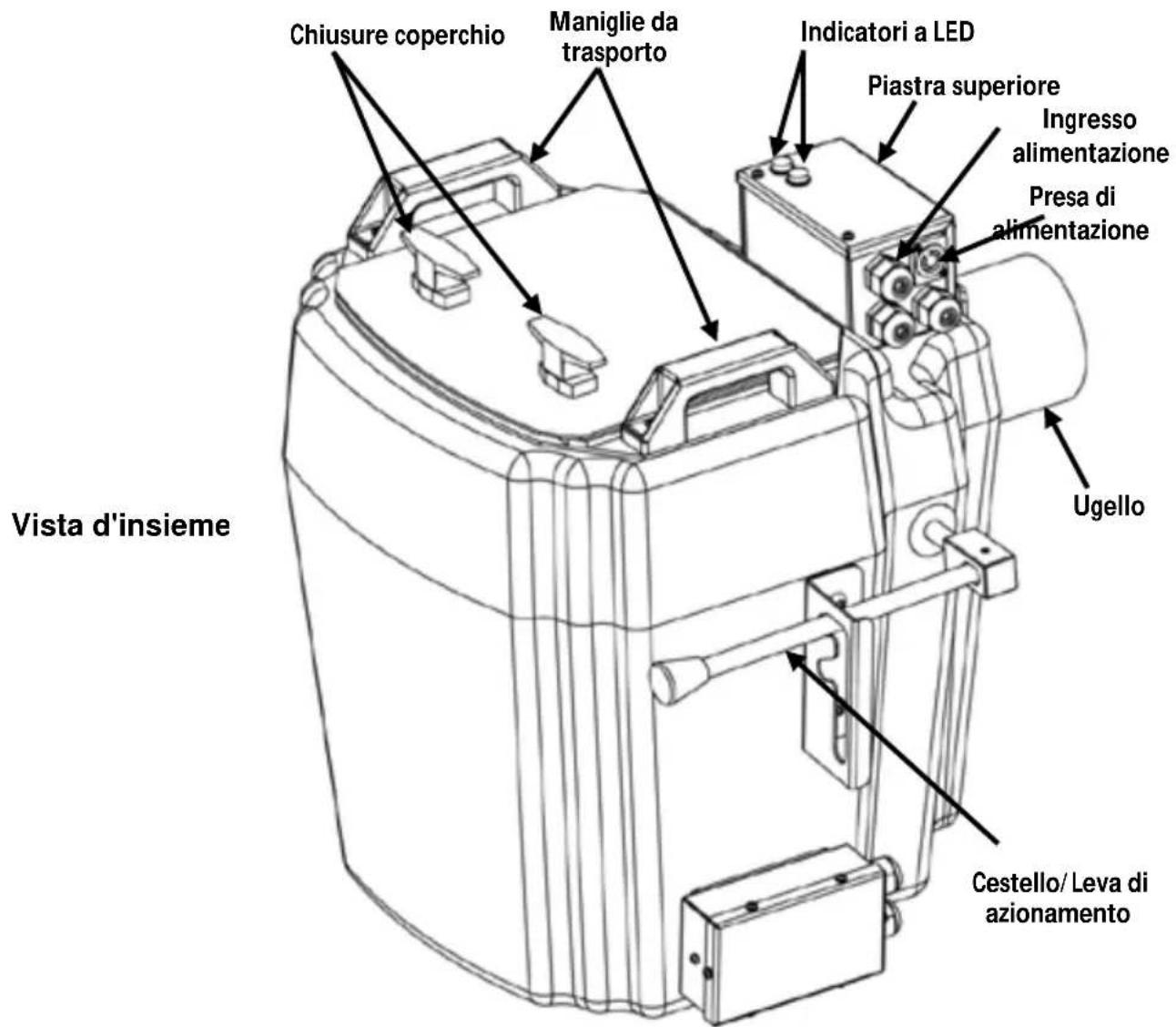

Maniglie da trasporto Ugello Indicatori a LED Chiusure coperchio Ingresso alimentazione Presa di alimentazione Cestello/Leva di azionamento Piastra superioreNimbus™ GR IT

Il ghiaccio secco è anidride carbonica (CO

) in forma solida. È chiamato “ghiaccio secco” perché può trasformarsi da solido direttamente in gas, un processo chiamato sublimazione. Dal momento che è estremamente freddo, -87,5 °C (- 189,5 °F) il ghiaccio secco deve essere maneggiato con cura e non deve mai entrare in contatto con la pelle né deve essere mai ingerito. Quando immerso in acqua (H

O) calda o bollente, il ghiaccio secco si trasforma immediatamente in gas agitando l'acqua. Questa agitazione rilascia vapore acqueo, un'espansione del gas e umidità che si spingono al di fuori della macchina attraverso l'ugello. Dato che questa reazione crea un gas freddo CO

, l'umidità cade al suolo ed il vapore acqueo si trasforma in effetto nebbia. Installazione

piastra superiore è dotata di due indicatori a LED, uno Rosso e uno Verde. Il LED Rosso indica che il riscaldatore è acceso e il LED Verde che l'acqua ha raggiunto la temperatura ottimale di funzionamento. Il riscaldatore non si accende fino a quando non sia presente sufficiente acqua. Dato che il ghiaccio secco sublima, l'acqua si raff redda ed il LED Verde si spegne. Ciò è normale e Nimbus™ continua a funzionare fino al completo esaurimento del ghiaccio secco. Durante il funzionamento la piastra superiore diventa molto calda. NON TOCCARE! Accanto alla presa di alimentazione principale è presente una presa opzionale per poter riscaldare l'acqua più velocemente. Per riscaldare l'acqua in metà tempo, utilizzare il cavo di alimentazione fornito e collegare questa presa ad un circuito separato. Per evitare che l'interruttore salti, non colle gare entrambi i cavi di alimentazione sullo stesso circuito. Per prestazioni ottimali, il ghiaccio secco deve essere collocato dentro il cestello interno. Per evitare gravi lesioni personali, non rimuovere tale cestello.Nimbus™ GR IT

macchina su una superficie livellata. Collegare il cavo di alimentazione alla presa di corrente.

2. Sollevare al massimo il cestello con la leva di azionamento.

Aprire il coperchio e riempire di acqua fino ad illuminare la spia Rossa. Il recipiente può contenere fino a 17 litri (4,5 galloni).

Utilizzando guanti protettivi, riempire il cestello di ghiaccio secco (massimo 4,5 kg). Il ghiaccio secco deve essere caricato all'ultimo momento.

5. Chiudere e bloccare il coperchio.

6. Afferrare la leva di azionamento ed abba

ssare lentamente il braccetto fino alla tacca mediana per emissione leggera oppure fino in fondo per emissione forte.

7. Quando l'emissione diminuisce o si arresta, sollevare e rifornire il cestello.

Per una produzione ottimale di nebbia, la temperatura dell'acqua deve essere di 79 °C (175 °F). Di tanto in tanto può essere necessario rifornire di acqua Nimbus™. Una volta riempito, prima di ripetere i passaggi da 4 a 7, attendere che l'indicatore a LED Rosso si illumini. Funzione di Spegnimento di Sicurezza Nimbus™ è caratterizzato dalla funzione di spegnimento di sicurezza che previene l'accensione dei riscaldatori dell'unità quando il livello di acqua è eccessivamente basso. Se si attiva la funzione di spegnimento di sicurezza, è sufficiente aggiungere altra acqua e Nimbus™ continuerà a funzionare.Nimbus™ QRG PL
