Tipo di prodotto	Controller DMX wireless (trasmettitore/ricevitore)
Marca	Chauvet
Modello	DFi Hub
Alimentazione	9 VDC, 500 mA tramite alimentatore (100-240 VAC, 50/60 Hz)
Canali D-Fi	16 canali manuali o automatici
Modalità di trasmissione	Manuale o automatico (trasmissione/ricezione)
Connessioni	Ingresso DMX, uscita DMX, alimentazione DC
Antenna	Integrata robusta con vano di stoccaggio
Montaggio	Fascette autoadesive, tacche di sospensione, fori M10/M12
Protezione	IP20 (solo uso interno)
Temperatura ambiente max.	40 °C (104 °F)
Contenuto della confezione	Hub D-Fi, manuale di riferimento, cavo di alimentazione
Garanzia	Limitata (vedi sito web per dettagli)
Conformità	FCC Classe B, direttive R&TTE
Manutenzione	Scollegare prima della pulizia; non aprire
Fusibile	Sostituire con stesso tipo e stesso amperaggio
Istruzioni di sicurezza	Deve essere messo a terra; utilizzare un cavo di sicurezza per il montaggio in altezza

Domande frequenti - DFi Hub Chauvet

Come configurare l'Hub D-Fi per la trasmissione wireless?

Collega l'hub alla tua console DMX tramite un cavo DMX, poi collega l'alimentazione. Nel menu Settings, seleziona Transmit Manual o Transmit Auto per scegliere un canale D-Fi. Conferma con il pulsante Enter.

Qual è la differenza tra le modalità manuale e automatica?

In modalità manuale, scegli un canale D-Fi specifico (01-16). In modalità automatica, l'hub rileva un canale libero e si sincronizza automaticamente. Usa il pulsante Sync per attivare il rilevamento automatico.

Come configurare l'Hub D-Fi per ricevere un segnale wireless?

Collega l'hub alle tue unità di illuminazione DMX tramite un cavo DMX, poi collega l'alimentazione. Nel menu Settings, scegli Receive Manual o Receive Auto e seleziona il canale corrispondente al tuo trasmettitore.

Qual è il numero massimo di ricevitori o unità compatibili D-Fi?

L'Hub D-Fi può sincronizzare un numero illimitato di ricevitori e unità compatibili D-Fi contemporaneamente.

Come resettare l'Hub D-Fi alle impostazioni di fabbrica?

Il manuale non menziona una funzione di reset. È possibile ripristinare i valori predefiniti navigando nei menu e selezionando manualmente le opzioni desiderate.

Posso usare più hub D-Fi insieme?

Sì, puoi usare più hub configurandoli sullo stesso canale D-Fi per estendere la portata o per zone multiple.

Qual è la portata wireless dell'Hub D-Fi?

La portata tipica è di circa 300 m in visibilità diretta. Ostacoli e interferenze possono ridurre questa distanza.

Come montare l'Hub D-Fi?

Utilizza le fascette autoadesive fornite, le tacche di sospensione o i fori di montaggio filettati (M10/M12). Assicurati di utilizzare un cavo di sicurezza quando montato in altezza.

Cosa fare se l'Hub D-Fi non rileva alcun segnale?

Verifica che tutti i dispositivi siano sullo stesso canale D-Fi. Assicurati che l'hub sia correttamente alimentato e che i cavi DMX siano ben collegati. Verifica anche che la modalità (trasmissione/ricezione) sia selezionata correttamente.

Come sostituire il fusibile dell'Hub D-Fi?

Scollega l'apparecchio, poi apri il vano del fusibile. Sostituiscilo con un fusibile dello stesso tipo e stesso amperaggio. Non usare mai un fusibile di valore diverso.

MANUALE UTENTE DFi Hub Chauvet

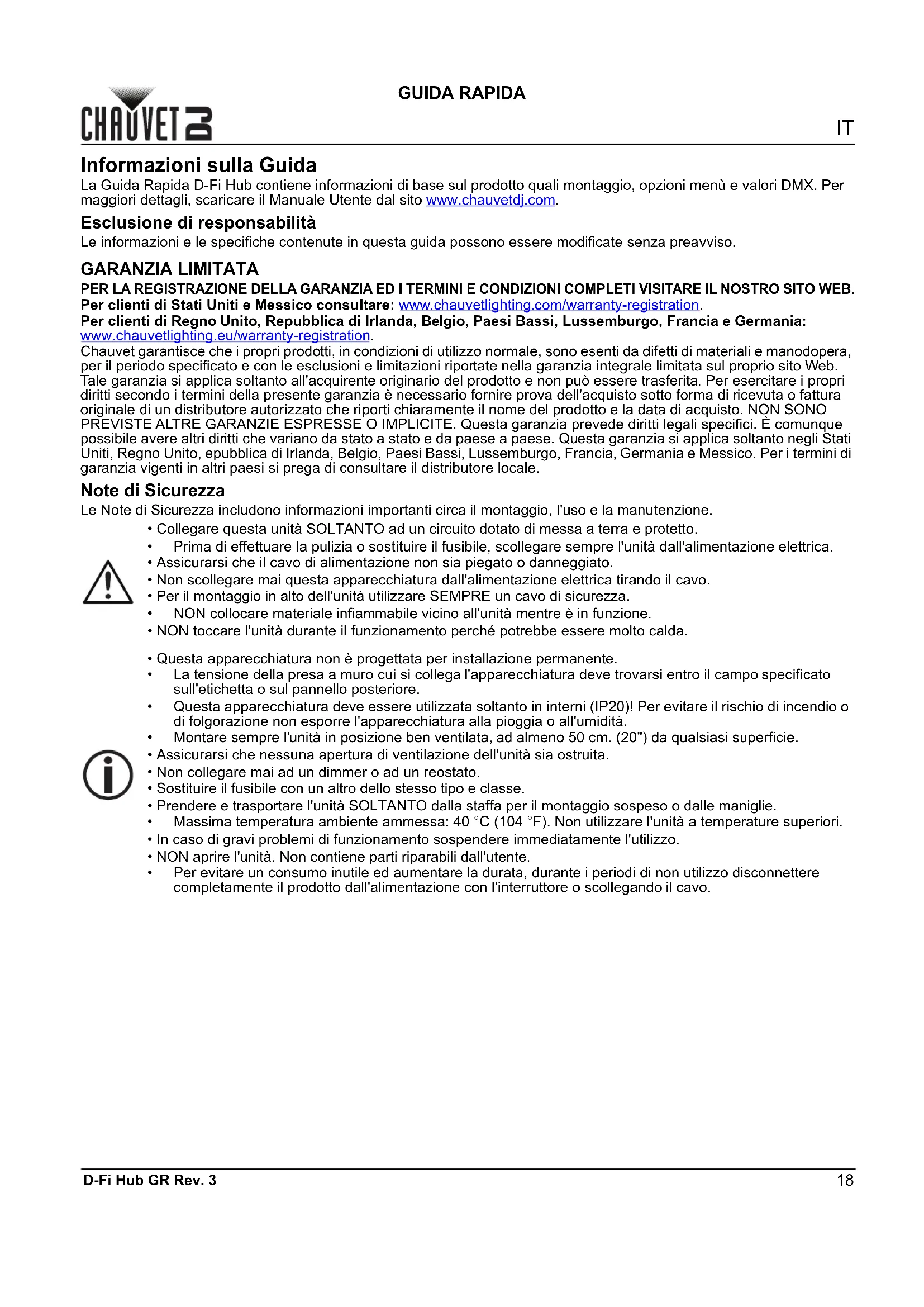

Informazioni sulla Guida

La Guida Rapida D-Fi Hub contiene informazioni di base sul prodotto quali montaggio, opzioni menù e valori DMX. Per maggiori dettagli, scaricare il Manuale Utente dal sito www.chauvetdj.com.

Esclusione di responsabilità

Le informazioni e le specifiche contenute in questa guida possono essere modificate senza preavviso.

GARANZIA LIMITATA

PER LA REGISTRAZIONE DELLA GARANZIA ED I TERMINI E CONDIZIONI COMPLETI VISITARE IL NOSTRO SITO WEB.

Per clienti di Stati Uniti e Messico consultare: www.chauvetlighting.com/warranty-registration.

Per clienti di Regno Unito, Repubblica di Irlanda, Belgio, Paesi Bassi, Lussemburgo, Francia e Germania: www.chauvetlighting.eu/warranty-registration.

Chauvet garantisce che i propri prodotti, in condizioni di utilizzo normale, sono esenti da difetti di materiali e manodopera, per il periodo specificato e con le esclusioni e limitazioni riportate nella garanzia integrale limitata sul proprio sito Web. Tale garanzia si applica soltanto all'acquirente originario del prodotto e non può essere trasferita. Per esercitare i propri diritti secondo i termini della presente garanzia è necessario fornire prova dell'acquisto sotto forma di ricevuta o fattura originale di un distributore autorizzato che riporti chiaramente il nome del prodotto e la data di acquisto. NON SONO PREVISTE ALTRE GARANZIE ESPRESSE O IMPLICITE. Questa garanzia prevede diritti legali specifici. È comunque possibile avere altri diritti che variano da stato a stato e da paese a paese. Questa garanzia si applica soltanto negli Stati Uniti, Regno Unito, epubblica di Irlanda, Belgio, Paesi Bassi, Lussemburgo, Francia, Germania e Messico. Per i termini di garanzia vigenti in altri paesi si prega di consultare il distributore locale.

Note di Sicurezza

Le Note di Sicurezza includono informazioni importanti circa il montaggio, l'uso e la manutenzione.

• Collegare questa unità SOLTANTO ad un circuito dotato di messa a terra e protetto.
• Prima di effettuare la pulizia o sostituire il fusibile, scollegare sempre l'unità dall'alimentazione elettrica.
• Assicurarsi che il cavo di alimentazione non sia piegato o danneggiato.
• Non scollegare mai questa apparecchiatura dall'alimentazione elettrica tirando il cavo.
• Per il montaggio in alto dell'unità utilizzare SEMPRE un cavo di sicurezza.
  • NON collocare materiale infiammabile vicino all'unità mentre è in funzione.
• NON toccare l'unità durante il funzionamento perché potrebbe essere molto calda.

- Questa apparecchiatura non è progettata per installazione permanente.

• La tensione della presa a muro cui si collega l'apparecchiatura deve trovarsi entro il campo specificato sull'etichetta o sul pannello posteriore.
• Questa apparecchiatura deve essere utilizzata soltanto in interni (IP20)! Per evitare il rischio di incendio o di folgorazione non esporre l'apparecchiatura alla pioggia o all'umidità.
  • Montare sempre l'unità in posizione ben ventilata, ad almeno 50 cm. (20") da qualsiasi superficie.

- Assicurarsi che nessuna apertura di ventilazione dell'unità sia ostruita.

- Non collegare mai ad un dimmer o ad un reostato.

- Sostituire il fusibile con un altro dello stesso tipo e classe.

- Prendere e trasportare l'unità SOLTANTO dalla staffa per il montaggio sospeso o dalle maniglie.

• Massima temperatura ambiente ammessa: 40 °C (104 °F). Non utilizzare l'unità a temperature superiori.

- In caso di gravi problemi di funzionamento sospendere immediatamente l'utilizzo.

- NON aprire l'unità. Non contiene parti riparabili dall'utente.

- Per evitare un consumo inutile ed aumentare la durata, durante i periodi di non utilizzo disconnettere completamente il prodotto dall'alimentazione con l'interruttore o scollegando il cavo.

Conformità FCC

Questa apparecchiatura è stata collaudata ed è risultata conforme ai limiti previsti per i dispositivi digitali in Classe B, come da Parte 15 delle Norme FCC. Tali limiti sono stati definiti per fornire ragionevole protezione contro interferenze nocive in installazioni residenziali. Questa apparecchiatura genera, utilizza e può emettere energia in radiofrequenza e, se non installata ed utilizzata in conformità con le istruzioni, può provocare interferenze dannose alle comunicazioni radio. Non vi è comunque alcuna garanzia che in particolari installazioni non si verifichino interferenze. In caso questa apparecchiatura provochi interferenze dannose alla ricezione radio o televisiva, che possano essere determinate dall'attivazione e disattivazione della stessa, si suggerisce di provare a correggere tali interferenze in uno dei modi seguenti:

1. ri-orientare o spostare l'antenna ricevente
2. aumentare la distanza tra l'apparecchiatura ed il ricevitore
3. collegare l'apparecchiatura ad una presa elettrica su un circuito diverso da quello cui è connesso il ricevitore
4. consultare il rivenditore o un tecnico esperto di radio/TV

Attenzione: Eventuali cambiamenti o modifiche non espressamente approvati dalla parte responsabile della conformità può invalidare il diritto dell'utente ad utilizzare l'apparecchiatura. Questo dispositivo è conforme alla Parte 15, Classe B, delle norme FCC. Il funzionamento è soggetto alle seguenti due condizioni: (1) Questo dispositivo non deve causare interferenze dannose e (2) questo dispositivo deve accettare qualsiasi interferenza ricevuta, comprese quelle che possono causare un funzionamento indesiderato.

Contatti

Per richiedere assistenza o restituire l'apparecchiatura, al di fuori di Stati Uniti, Regno Unito, Irlanda, Benelux, Francia, Germania, o Messico contattare il distributore locale. Per informazioni sui contatti, fare riferimento a Contact Us sul retro di questo GR.

Che cosa è incluso

• D - F i H u b • Guida Rapida
• Cavo di alimentazione

Per iniziare

Disimballare D-Fi Hub ed accertarsi di aver ricevuto tutti i componenti integri. Se l'imballo appare danneggiato, farlo immediatamente presente al trasportatore e non a Chauvet.

Descrizione

D-Fi Hub è un ricetrasmettitore che riceve segnali D-Fi e trasmette tramite cavo DMX oppure riceve dati tramite cavo DMX e tramette segnali D-Fi™. Sincronizza simultaneamente in wireless un numero illimitato di apparecchiature pronte e ricevitori D-Fi. Piccolo e compatto con antenna robusta. Le funzioni integrate includono la selezione manuale o automatica del canale. Le opzioni di montaggio includono cinghiolino in velcro, fori sagomati e fori filettati. D-Fi Hub è pienamente conforme FCC/RTTE.

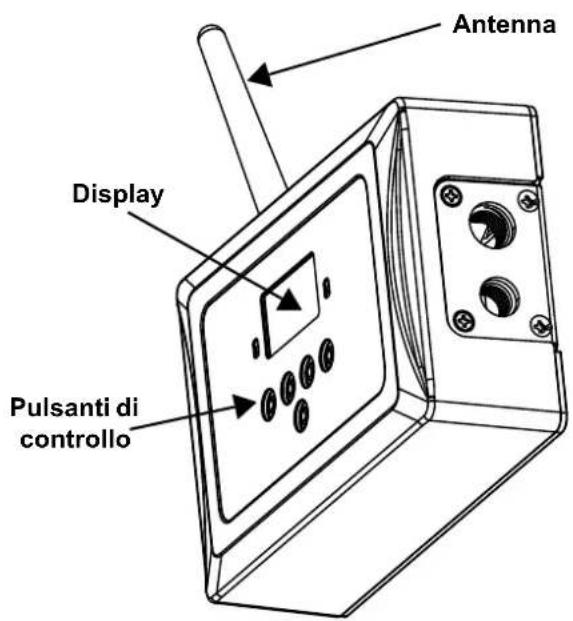

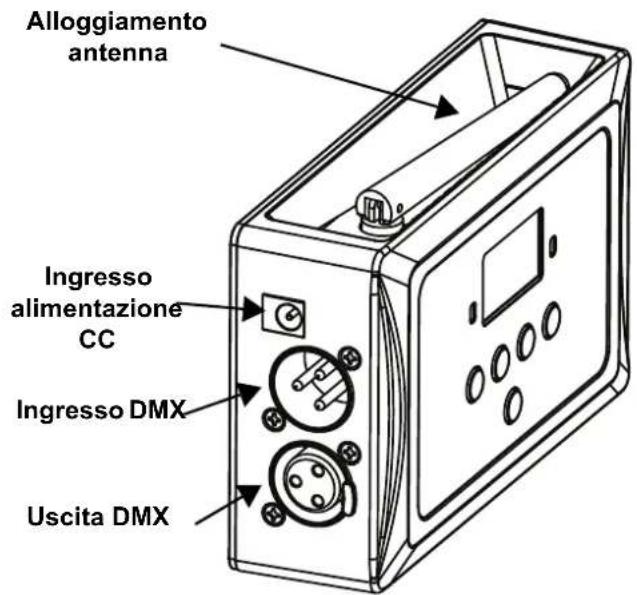

Vista d'Insieme

Alloggiamento antenna Ingresso alimentazione CC Ingresso DMX Uscita DMX

Antenna Display Pulsanti di controllo

Alimentazione CA

Questa unità è dotata di alimentatore a commutazione automatica con tensione in ingresso di 100–240 V CA, 50/60 Hz. Funziona a 9 VCC, 500 mA.

Per evitarne l'eccessiva usura e migliorarne la durata nel tempo, scollegare l'unità dalla presa elettrica o disattivare l'alimentazione tramite l'apposito interruttore, se inutilizzata per lunghi periodi.

Montaggio

Prima di montare l'unità, leggere le Note di Sicurezza.

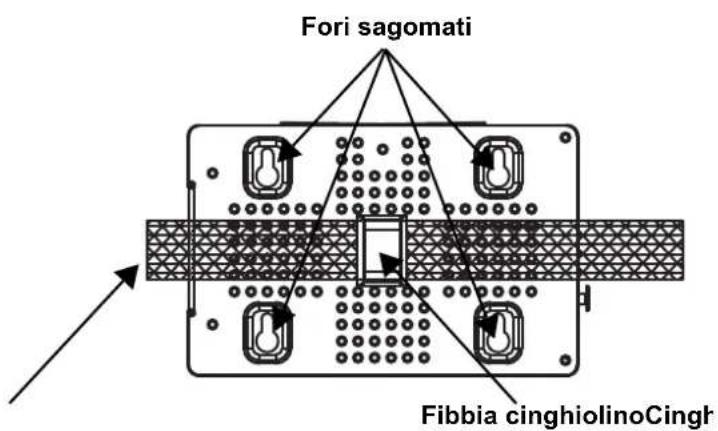

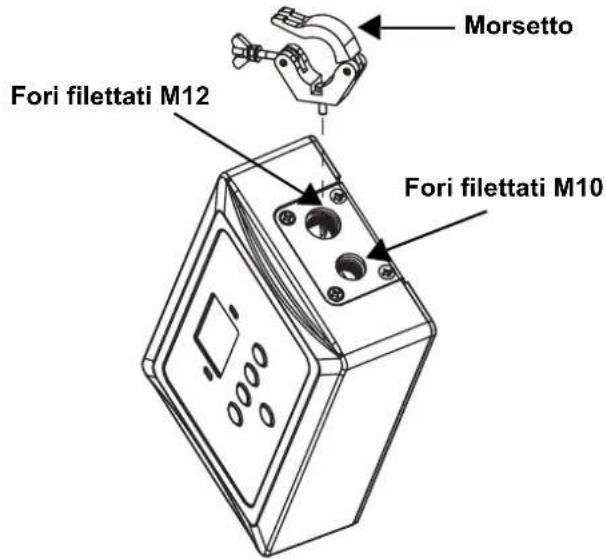

Schema di montaggio

Morsetto Fori filettati M12 Fori filettati M10

Fori sagomati Fibbia cinghiolinoCingh

Descrizione del pannello di controllo

Pulsante Funzione
	Consente di uscire dal menù o dalla funzione corrente
	Consente di spostarsi verso l'alto nell'elenco menù e di aumentare il valore numerico all'interno di una funzione
	Consente di spostarsi verso il basso nell'elenco menù e di diminuire il valore numerico all'interno di una funzione
	Consente di attivare il menù visualizzato o impostare il valore selezionato nella funzione selezionata
	Rileva il segnale D-Fi per la sincronizzazione del prodotto

Mappa menu

Livelli principali	Livelli di programmazione Descrizione
Settings	Receive Manual CH01-16		Consente la selezione di uno specifico canale D-Fi per la ricezione del segnale
	Transmit Manual CH01-16		Consente la selezione di uno specifico canale D-Fi per la trasmissione del segnale
	Receive Auto		Attiva la selezione automatica di un canale D-Fi Hub per la ricezione del segnale
	Transmit Auto		Attiva la selezione automatica di un canale D-Fi Hub per la trasmissione del segnale

Configurazione

È possibile utilizzare D-Fi™ Hub in due modi:

• collegato a qualsiasi controller DMX per trasmettere a luci compatibili D-Fi™;
• collegato a qualsiasi controller DMX per ricevere da controller compatibile D-Fi™.

Transmettere

Per collegare D-Fi Hub ad un controller DMX e configurarlo per trasmettere a luci compatibili D-Fi, effettuare le operazioni descritte di seguito.

1. Collegare il concentratore al controller utilizzando un cavo DMX.
2. Collegare il concentratore alla presa elettrica.
3. Se il display mostra Transmit Manual , dove XX rappresenta un valore compreso tra 01 e 16, il concentratore è già configurato per la trasmissione manuale.
4. Premere per visualizzare Settings con due parole sotto.
5. Premere e le due parole verranno evidenziate.
6. Itilizzate oppure per scorrere attraverso le opzioni evidenziate fino a visualizzare Transmit Manual.

NOTA: selezionando Transmit Auto viene rilevato automaticamente un segnale di trasmissione quando usato insieme a .

1. Premere per visualizzare Transmit Manual con evidenziato, dove XX rappresenta un valore compreso tra 01 e 16.
2. Utilizzare oppure per scorrere attraverso le opzioni di canale evidenziate e selezionare il canale da utilizzare per la trasmissione D-Fi.
3. Premere per visualizzare Transmit Manual , dove XX rappresenta il canale selezionato nel passaggio 8.

Il concentratore è ora configurato per la trasmissione manuale del segnale.

NOTA: tutte le luci devono essere impostate sul canale D-Fi™ mostrate sul display del concentratore.

Ricevere

Per collegare D-Fi Hub a qualsiasi luce DMX e configurarlo per ricevere segnali D-Fi da un concentratore compatibile D-Fi, effettuare le operazioni descritte di seguito.

1. Collegare il concentratore alle luci utilizzando un cavo DMX.
2. Collegare il concentratore alla presa elettrica.
3. Se il display mostra Receive Manual , dove XX rappresenta un valore compreso tra 01 e 16, il concentratore è già configurato per la ricezione manuale.
4. Premere per visualizzare Settings con due parole sotto.
5. Premere e le due parole verranno evidenziate.
6. Utilizzate oppure per scorrere attraverso le opzioni evidenziate fino a visualizzare Receive Manual.

NOTA: selezionando Receive Auto viene rilevato automaticamente un segnale di ricezione quando usato insieme a .

1. Premere per visualizzare Receive Manual con evidenziato, dove XX rappresenta un valore compreso tra 01 e 16.
2. Utilizzare oppure per scorrere attraverso le opzioni di canale evidenziate e selezionare il canale da utilizzare per la ricezione D-Fi.
3. Premere per visualizzare Receive Manual , dove XX rappresenta il canale selezionato nel passaggio 8.

Il concentratore è ora configurato per la ricezione manuale del segnale.

NOTA: il controller deve essere impostato sul canale D-Fi mostrato sul display del concentratore.

• Le informazioni relative all'utilizzo di luci e controller D-Fi sono contenute nei Manuali del prodotto all'indirizzo di Chauvet: http://www.chauvetlighting.com/product-manuals-literature/.
• Le informazioni relative al DMX sono contenute in DMX Primer di Chauvet all'indirizzo: http://www.chauvetlighting.com/downloads/DMX_Primer_rev05_WO.pdf.
