MANUALE UTENTE DMX-RT4 Chauvet

Informazioni sulla Guida

La Guida Rapida DMX-RT4 contiene informazioni di base sul prodotto quali montaggio, opzioni menù e valori DMX. Per maggiori dettagli, scaricare il Manuale Utente dal sito www.chauvetdj.com.

Esclusione di responsabilità

Le informazioni e le specifiche contenute in questa guida possono essere modificate senza preavviso.

GARANZIA LIMITATA

PER LA REGISTRAZIONE DELLA GARANZIA ED I TERMINI E CONDIZIONI COMPLETI VISITARE IL NOSTRO SITO WEB.

Per clienti di Stati Uniti e Messico consultare: www.chauvetlighting.com/warranty-registration.

Per clienti di Regno Unito, Repubblica di Irlanda, Belgio, Paesi Bassi, Lussemburgo, Francia e Germania: www.chauvetlighting.eu/warranty-registration.

Chauvet garantisce che i propri prodotti, in condizioni di utilizzo normale, sono esenti da difetti di materiali e manodopera, per il periodo specificato e con le esclusioni e limitazioni riportate nella garanzia integrale limitata sul proprio sito Web. Tale garanzia si applica soltanto all'acquirente originario del prodotto e non può essere trasferita. Per esercitare i propri diritti secondo i termini della presente garanzia è necessario fornire prova dell'acquisto sotto forma di ricevuta o fattura originale di un distributore autorizzato che riporti chiaramente il nome del prodotto e la data di acquisto. NON SONO PREVISTE ALTRE GARANZIE ESPRESSE O IMPLICITE. Questa garanzia prevede diritti legali specifici. È comunque possibile avere altri diritti che variano da stato a stato e da paese a paese. Questa garanzia si applica soltanto negli Stati Uniti, Regno Unito, e pubblica di Irlanda, Belgio, Paesi Bassi, Lussemburgo, Francia, Germania e Messico. Per i termini di garanzia vigenti in altri paesi si prega di consultare il distributore locale.

Note di Sicurezza

Le Note di Sicurezza includono informazioni importanti circa il montaggio, l'uso e la manutenzione.

• Assicurarsi che il cavo di alimentazione non sia piegato o danneggiato.
• Non scollegare mai questa apparecchiatura dall'alimentazione elettrica tirando il cavo.
• Per il montaggio in alto dell'unità utilizzare SEMPRE un cavo di sicurezza.
  • NON collocare materiale infiammabile vicino all'unità mentre è in funzione.
• La tensione della presa a muro cui si collega l'apparecchiatura deve trovarsi entro il campo specificato sull'etichetta o sul pannello posteriore.
• Questa apparecchiatura deve essere utilizzata soltanto in interni (IP20)! Per evitare il rischio di incendio o di folgorazione non esporre l'apparecchiatura alla pioggia o all'umidità.
  • Montare sempre l'unità in posizione ben ventilata, ad almeno 50 cm. (20") da qualsiasi superficie.
  • Non collegare mai ad un dimmer o ad un reostato.
• Prendere e trasportare l'unità SOLTANTO dalla staffa per il montaggio sospeso o dalle maniglie.
  • Massima temperatura ambiente ammessa: 40 °C (104 °F). Non utilizzare l'unità a temperature superiori.
• In caso di gravi problemi di funzionamento sospendere immediatamente l'utilizzo.
• NON aprire l'unità. Non contiene parti riparabili dall'utente.
• Per evitare un consumo inutile ed aumentare la durata, durante i periodi di non utilizzo disconnettere completamente il prodotto dall'alimentazione con l'interruttore o scollegando il cavo.

Contatti

Per richiedere assistenza o restituire l'apparecchiatura, al di fuori di Stati Uniti, Regno Unito, Irlanda, Benelux, Francia, Germania, o Messico contattare il distributore locale. Per informazioni sui contatti, fare riferimento a Contact Us sul retro di questo GR.

Che cosa è incluso

• DMX-RT4
• Alimentatore esterno

- Guida Rapida

Per iniziare

Disimballare DMX-RT4 ed accertarsi di aver ricevuto tutti i componenti integri. Se l'imballo appare danneggiato, farlo immediatamente presente al trasportatore e non a Chauvet.

Alimentazione CA

Questa unità è dotata di alimentatore a commutazione automatica con tensione in ingresso di 100–240 V CA, 50/60 Hz.

Per evitarne l'eccessiva usura e migliorarne la durata nel tempo, scollegare l'unità dalla presa elettrica o disattivare l'alimentazione tramite l'apposito interruttore, se inutilizzata per lunghi periodi.

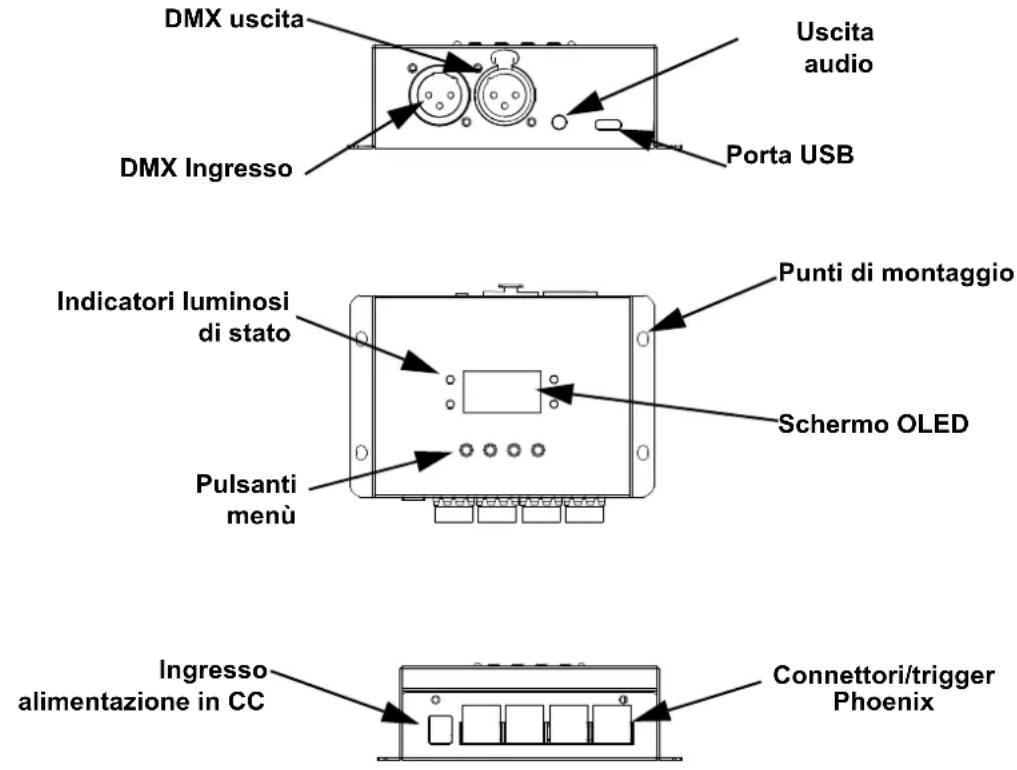

Descrizione del prodotto

DMX-RT4 è un robusto e compatto dispositivo per registrazione DMX con riproduzione attivabile. Il dispositivo può copiare, salvare e trasferire file di show tramite la slot per scheda micro-SD. DMX-RT4 include inoltre una uscita di alimentazione per sensori in CC.

Indicatori luminosi di stato

Colore Stato Funzione
Verde	Fisso File in riproduzione
	Lampeggiante	Show in registrazione
Blu	Fisso Trigger attivato
	Lampeggiante	Ingresso DMX rilevato
Rosso	Fisso Acceso
	Lampeggiante	N/A
Giallo	Fisso Attività SD in corso
	Lampeggiante	Attività SD in Corso

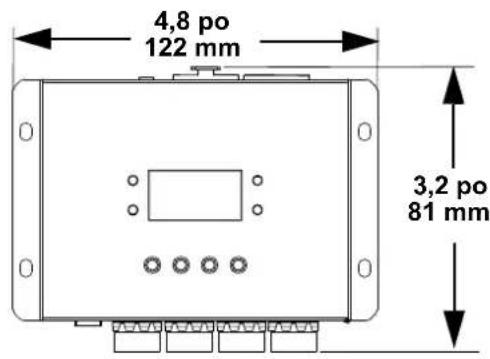

Dimensioni

Prima di montare l'unità, leggere le Note di Sicurezza.

4,8 po 122 mm 3,2 po 81 mm

1,5 po 38 mm

Collegamento

L'unità DMX-RT4 è caratterizzata da 4 connettori da 3-pin Phoenix che collegano il dispositivo ai trigger, che potrebbero richiedere potenza aggiuntiva. Vedere di seguito per scopi dimostrativi:

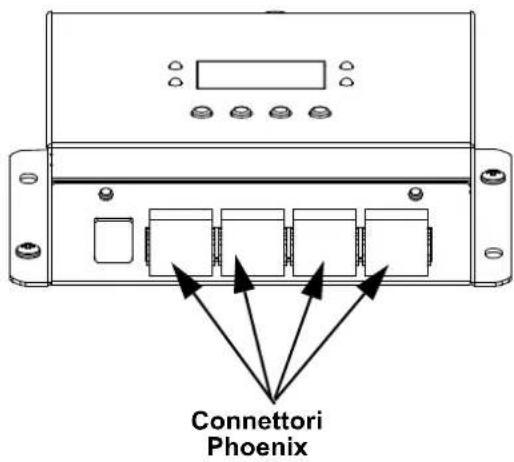

Schema di Collegamento

Connettori Phoenix

Connettori Phoenix

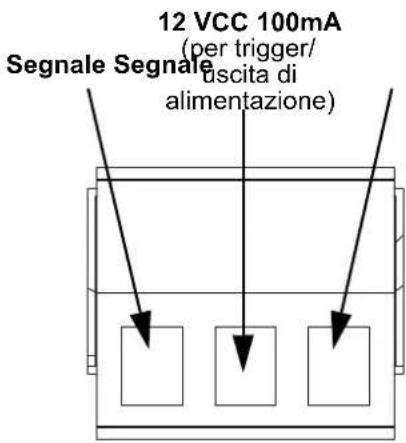

12 VCC 100mA (per trigger/ uscita di alimentazione) Segnale Segnale

Descrizione del pannello di controllo

Pulsante Funzione
	Consente di uscire dal menù o dalla funzione corrente
	Consente di spostarsi verso l'alto nell'elenco menù e di aumentare il valore numerico all'interno di una funzione
	Consente di spostarsi verso il basso nell'elenco menù e di diminuire il valore numerico all'interno di una funzione
	Consente di attivare il menù visualizzato o impostare il valore selezionato nella funzione selezionata

Mappa menu

Fare riferimento alla pagina del prodotto DMX-RT4 su www.chauvetdj.com per la mappa dei menu più recente.

Livello principale	Livelli di programmazione Descrizione
1. Play Audio	Audio	-		Seleziona file audio (12 caratteri max)
	Mode	One Play		Imposta la riproduzione audio ripetuta una volta o in sequenza
		Loop Play
	Start Play	Stop Play(Se file audio selezionato)		Abilita/disabilita l'audio
		Return(Se file audio non selezionato)
2. Delete Audio	- Delete Audio	Audio	Continue	Elimina il file audio e torna al menu precedente
			Return
3. Play Show	Show - Seleziona il file show salvato da riprodurre
	Mode	One Play		Imposta la riproduzione ripetuta una volta o sempre del file show
		Loop Play
	Start Play	Stop Play(Quando show è selezionato)		Avvia e interrompe il file show selezionato
		Return(Quando show non è selezionato)
4. Record Show	Name	- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -		Personalizza il nome del file da salvare (11 caratteri max)
		Cancel
		Enter
	Mode	Manual Registra tramite commando manuale
		Auto Registra al riconoscimento del segnale DMX
		Semi_Auto		Registra tramite comando manual/arresta automaticamente
	Start Record	Manual Start(Se Start Record è selezionato in modalità Manual o Semi_Auto)		Avvia la registrazione show
		Stop Record(Se Start Record è selezionato in modalità Auto Mode o Manual Record è selezionato in modalità Manual o Semi_Auto)
5. Delete Show	- Delete Show	Show	Continue	Elimina show selezionato/Torna al menu principale
			Return
Livello principale	Livelli di programmazione			Descrizione
6. Trigger Event	1. Trigger 12. Trigger 23. Trigger 34. Trigger 4 (quanto più alto è il triggere tanto maggiore è la priorità)	1. Status	Enable	Abilita/ disabilita trigger
			Disable
		2. Rename	- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -	Rinomina il trigger
			Cancel
			Enter
		3. Show List All Show File Seleziona il file (i file) show per trigger
		4. DMX	Once	Riproduce una volta o a ripetizione
			Loop
		5. Audio – Seleziona il file (i file) audio per trigger
		6. MP3	Once	Imposta trigger audio per riproduzione una volta o ripetuta
			Loop
		7. Mode	NO_TR Non scatta se il circuito non è chiuso
			AUTO_TR Scatta automaticamente
			TOGGLE_TR Imposta ogni trigger su on/off
			NC_TR Non scatta se il circuito non è aperto
		8. Delay 000-120 Imposta ritardo di trigger
		9. Interrupt	Self Può essere interrotto solo dallo stesso trigger
			Priority	Si possono interrompere solo trigger con numerazione maggiore
			On Interruzione di qualsiasi altro trigger
			Off Impossibile interrompere
			Self+Prio Può essere interrotto per priorità Self o superiore
		10. Save		Salva i parametri per trigger
		11. Cancel		Annulla i parametri per trigger
7. Stop TR Event	1. Trigger 1	Stop(se trigger 1 in riproduzione)		Arresta manualmente trigger 1
	2. Trigger 2	Stop(se trigger 2 in riproduzione)		Arresta manualmente trigger 2
	3. Trigger 3	Stop(se trigger 3 in riproduzione)		Arresta manualmente trigger 3
	4. Trigger 4	Stop(se trigger 4 in riproduzione)		Arresta manualmente trigger 4
8. Enter MassStorage	1. Connect to PC	-		Consente all'utente di traferire audio/aggiornare firmware
		Return
	2. Format SD Card	Continue		Formato scheda SD/Ritorno
		Return
9. Lock Device	1. PIN	000-999		Imposta codice PIN per sbloccare dispositivo
	2. Lock	Disable		Disabilita blocco/imposta blocco con timer di 30 sec
		Timeout
	3. Manual lock	PIN	000-999	Selezione codice PIN per sbloccare dispositivo
		Unlock		Sblocca dispositivo senza PIN preconfigurato
Livello principale	Livelli di programmazione Descrizione
10. Device Settings	1. Device Label	- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -		Imposta etichetta dispositivo su schermata di time-out
		Cancel
		Enter
	2. DMX Trigger Option	1. Trigger	ENABLE	Consente al segnale DMX di avviare 4 scene
			DISABLE
		2. DMX Address	001–512 Imposta indirizzo per trigger DMX
	3. Display Option	1. Mode	Normal	Abilita/disabilita display invertito
			Inverse
		2. Backlight	On	Abilita/disabilita timer per spegnimento display
			0–60
	4. Version CPU1: _ _ V _ . _ Visualizza versione software
11. Save Configuration	Name	- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -		Imposta nome per la configurazione correnteCancel
		Enter
	Backup Data	Return (fino a backup riuscito)		Salva la configurazione corrente
12. Load Configuration	-	Restore		Seleziona la configurazione da caricare
		Del
13. Default Setting	Yes			Ripristina TUTTE le impostazioni su predefinito
	No
