Data Stream 4 - Controller Chauvet - Manuale utente e istruzioni gratuiti

Marca	Chauvet
Modello	Data Stream 4
Tipo di prodotto	Ripartitore ottico DMX-512 / Controller DMX
Larghezza	48,26 cm (19 pollici)
Altezza	4,45 cm (1U)
Alimentazione	Universale 100-240 VAC, 50/60 Hz
Consumo elettrico	Non specificato, alimentazione standard a basso consumo
Numero di uscite DMX	4 uscite isolate
Connettori	XLR 3 pin e XLR 5 pin (ingresso, uscita, Link Out)
Indicatori	Spia di alimentazione, spia segnale DMX
Protocollo DMX	DMX-512
Isolamento delle uscite	Sì, ogni uscita è elettricamente isolata
Funzione Link Out	Permette il collegamento in serie di più Data Stream 4
Montaggio su rack	Sì, 1U con orecchie di montaggio fornite
Installazione in altezza	Possibile con cavo di sicurezza e supporto adatto
Grado di protezione	IP20 (solo uso interno)
Temperatura ambiente max	40 °C (104 °F)
Fusibile	Sostituibile (portafusibile sul pannello posteriore)
Manutenzione e pulizia	Scollegare prima della pulizia; utilizzare un panno asciutto; evitare solventi e liquidi
Sicurezza	Utilizzare cavo di sicurezza; non esporre a pioggia o umidità; rispettare le istruzioni di ventilazione
Riparabilità	Non riparare da soli; contattare un tecnico autorizzato

Domande frequenti - Data Stream 4 Chauvet

Come collegare il Data Stream 4?

Collegare l'ingresso DMX del controller all'uscita della console DMX tramite un cavo XLR 3 o 5 pin. Le uscite permettono di distribuire il segnale a 4 apparecchi. Per il collegamento in serie, utilizzare la presa Link Out.

Qual è la tensione di alimentazione richiesta?

L'apparecchio funziona con un'alimentazione universale da 100 a 240 VAC, 50/60 Hz. Assicurarsi che la tensione corrisponda a quella della propria regione.

Posso utilizzare cavi DMX con connettori a 3 e 5 pin?

Sì, il Data Stream 4 è dotato di prese XLR a 3 pin e 5 pin per ingresso, uscite e Link Out. È possibile utilizzare l'uno o l'altro a seconda dell'attrezzatura.

Come sostituire il fusibile?

Scollegare l'apparecchio. Utilizzare un cacciavite a testa piatta per fare leva sul coperchio del portafusibile, rimuovere il fusibile obsoleto e sostituirlo con un fusibile equivalente. Richiudere il portafusibile e ricollegare.

Il Data Stream 4 può essere montato su rack?

Sì, occupa uno spazio rack 1U (4,45 cm). Utilizzare le orecchie di montaggio fornite per fissarlo in un rack standard da 19 pollici.

Cosa fare se la spia DMX non si accende?

Verificare che il cavo DMX sia collegato correttamente e che il controller invii un segnale. Assicurarsi che l'alimentazione sia accesa. Se il problema persiste, consultare il manuale o contattare il servizio post-vendita.

Posso collegare in serie più Data Stream 4?

Sì, utilizzare la presa Link Out per collegare più unità in cascata. Ciò consente di aumentare il numero di uscite DMX disponibili.

L'apparecchio è adatto per uso esterno?

No, il Data Stream 4 è progettato solo per uso interno (IP20). Non esporlo a pioggia, umidità o temperature estreme.

Come installare un cavo di sicurezza?

Fissare un cavo di sicurezza (ad esempio Chauvet CH-05) al punto di fissaggio appropriato sull'apparecchio (fori M10) e ancorarlo saldamente alla struttura portante. Ciò evita la caduta in caso di guasto del supporto principale.

Dove trovare il manuale completo o informazioni aggiuntive?

Il manuale completo è disponibile per il download sul sito di Chauvet all'indirizzo http://www.chauvetlighting.com/product-manuals-literature/. Qui troverai guide dettagliate sulla configurazione DMX e sull'uso avanzato.

MANUALE UTENTE Data Stream 4 Chauvet

Informazioni sulla Guida

La Guida Rapida di Data Stream 4 contiene informazioni di base sul prodotto, come il montaggio e funzionamento. Per maggiori informazioni, scaricare il Manuale Utente dal sito Web Chauvet http://www.chauvetlighting.com/product-manuals-literature/.

Esclusione di Responsabilità

Le informazioni e le specifiche contenute in questa guida possono essere modificate senza preavviso.

Note di Sicurezza

Le Note di Sicurezza seguenti includono informazioni importanti circa il montaggio, l'uso e la manutenzione.

• Collegare sempre il prodotto ad un circuito dotato di messa a terra.
• Assicurarsi che il cavo di alimentazione non sia piegato o danneggiato.
- Prima di effettuare la pulizia o sostituire il fusibile, scollegare l'unità dall'alimentazione elettrica.
- Non scollegare mai l'unità dall'alimentazione elettrica tirando o strattonando il cavo.
- Quando l'unità viene montata in alto, assicurarsi che il supporto sia adeguato al peso e fissarla sempre utilizzando un cavo di sicurezza.
- Assicurarsi che non vi sia materiale infiammabile vicino all'unità durante il funzionamento.

• L'apparecchiatura non è progettata per installazione permanente.
• L'unità deve essere utilizzata soltanto in interni. Classificata IP20.
• Non esporre l'unità alla pioggia o all'umidità.
- Collegare sempre l'unità ad una presa di corrente con la tensione indicata sull'etichetta o sul pannello posteriore.
• Non collegare mai l'unità ad un dimmer o ad un reostato
• Montare sempre l'unità in posizione ben ventilata,
• ad almeno 50 cm. (20") da qualsiasi superficie.
• Assicurarsi che nessuna apertura di ventilazione dell'unità sia ostruita.
• Non utilizzare l'unità a temperature ambiente superiori a 104 °F (40 °C).
• Non trasportare mai l'unità tenendola dal cavo di alimentazione.
- In caso di gravi problemi di funzionamento interrompere immediatamente l'utilizzo.
- Non tentare di riparare l'unità. Interventi eseguiti da personale non specializzato possono causare danni o malfunzionamenti.
- Per evitare un consumo inutile ed aumentare la durata, durante i periodi di non utilizzo disconnettere completamente il prodotto dall'alimentazione con l'interruttore o scollegando il cavo.

Contatti

• Per richiedere assistenza o restituire il prodotto, al di fuori di Stati Uniti, Regno Unito, Irlanda, Messico o Benelux contattare il distributore locale
• All'interno di Stati Uniti, Regno Unito, Messico o Benelux, utilizzare le informazioni travota alla fine della presente Guida Rapida.

Che Cosa è Incluso

• Data Stream 4
  • Cavo di alimentazione
• Scheda di garanzia
• Guida Rapida

Per Iniziare

Disimballare con attenzione Data Stream 4 ed accertarsi di aver ricevuto tutti i componenti integri.

Se l'imballo o uno qualsiasi dei componenti appaiono danneggiati, o mostrano segni di maltrattamento, notificarlo immediatamente al trasportatore, non a Chauvet. La mancata tempestività nella segnalazione al corriere o l'impossibilità di sottoporre a verifica materiali ed imballaggi, può invalidare la richiesta di indennizzo.

Per altri problemi quali componenti o parti mancanti, danni non correlati al trasporto o danni occulti, presentare reclamo a Chauvetentro sette (7) giorni dal ricevimento della merce. Per le informazioni sui contatti Chauvet, vedere Contact Us (contattici) alla fine della presente Guida Rapida.

Descrizione

Data Stream 4 uno sdoppiatore DMX-512 isolato otticamente progettato per distribuire/potenziare il segnale DMX in ingresso su quattro uscite separate. Ognuna delle quattro uscite è isolata otticamente dalle altre, con l'eccezione di DMX Thru (throughput) o Link Out. Cascuna uscita dispone di prese XLR a 3 e a 5 pin. È possibile potenziare il funzionamento collegando insieme altre unità Data Stream 4.

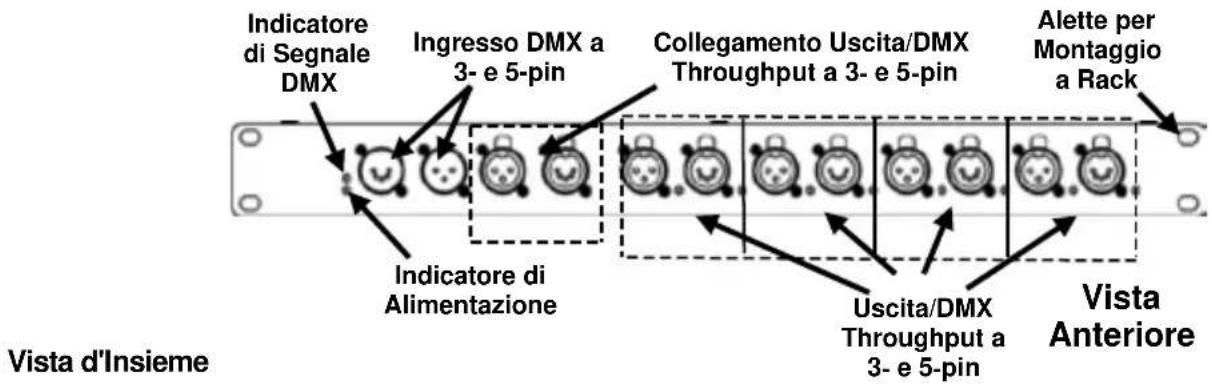

Indicatore di Segnale DMX Ingresso DMX a 3- e 5-pin Collegamento Uscita/DMX Throughput a 3- e 5-pin Alette per Montaggio a Rack Indicatore di Alimentazione Uscita/DMX Throughput a 3- e 5-pin Vista Anteriore Vista d'Insieme

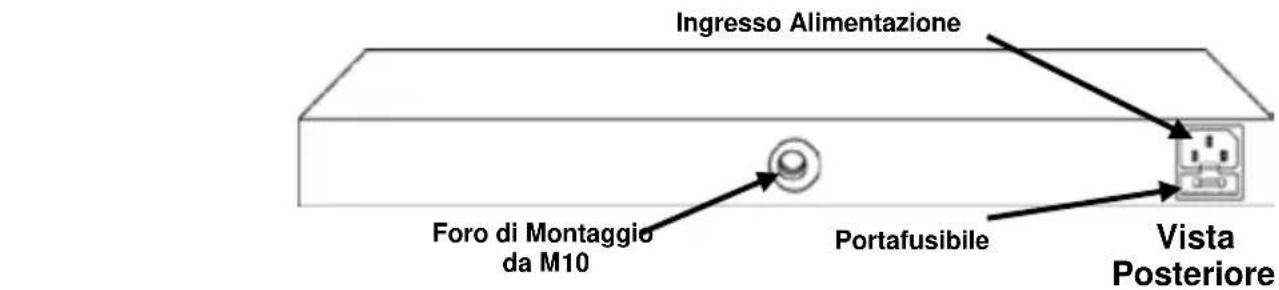

Ingresso Alimentazione Foro di Montaggio da M10 Portafusibile Vista Posteriore

Alimentazione CA

Data Stream 4 è dotato di alimentatore a commutazione automatica con tensione in ingresso di 100 - 240 V CC - 50/60 Hz.

Per evitare un consumo inutile ed aumentare la durata, durante i periodi di non utilizzo disconnettere completamente il prodotto dall'alimentazione con l'interruttore o scollegando il cavo.

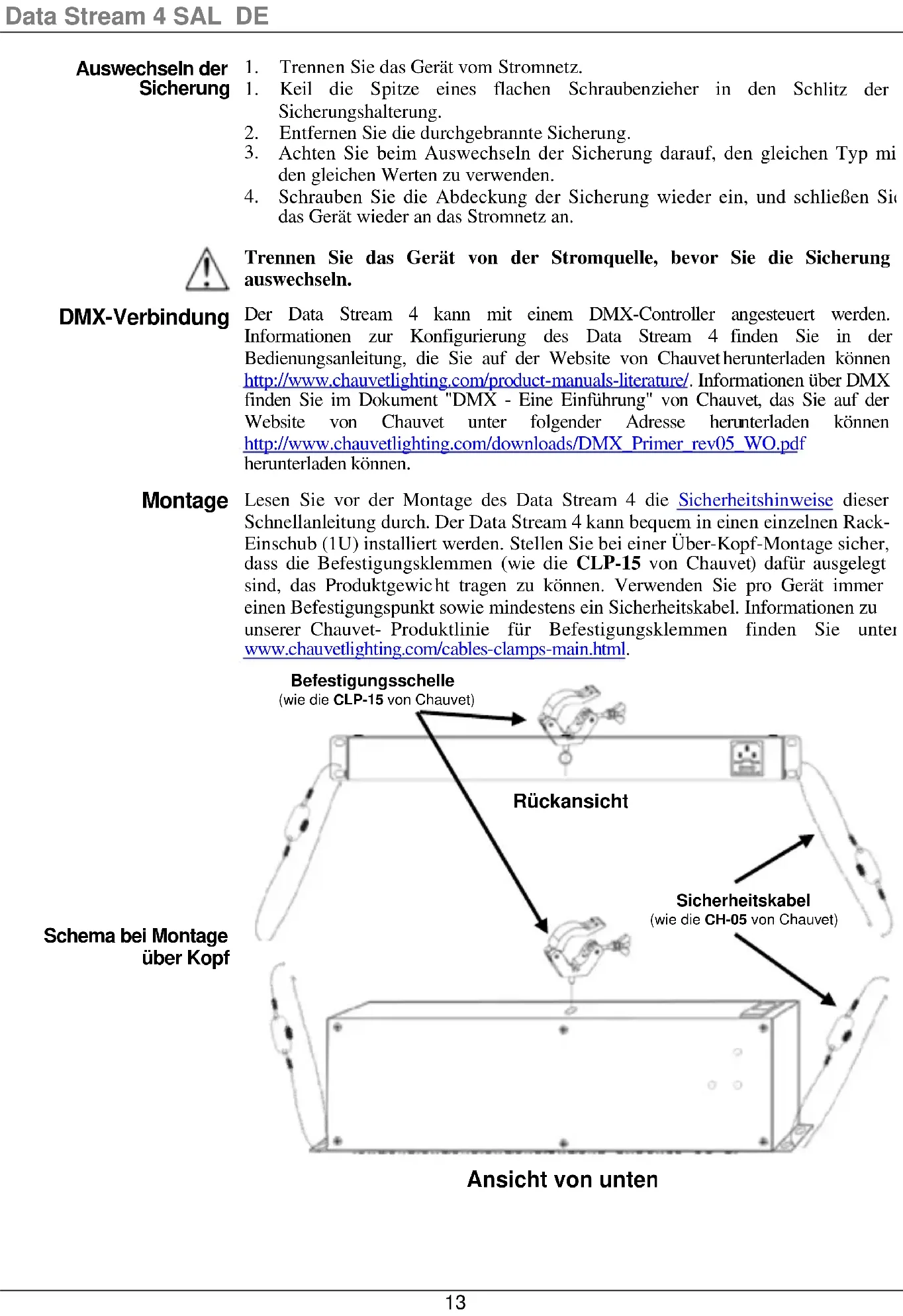

Sostituzione Fusibile

1. Scollegare l'unità dall'alimentazione elettrica.
2. Inserire la punta di un giravite a testa piatta nella fessura dell'alloggiamento del fusibile.
3. Rimuovere dall'alloggiamento il cappellotto di sicurezza.
4. Rimuovere il fusibile bruciato dalla clip sulla parte anteriore del cappellotto di sicurezza e sostituirlo con uno identico.
5. Reinserire il portafusibile e ricollegare l'alimentazione elettrica.

Collegamento DMX

Prima di sostituire il fusibile, scollegare l'alimentazione elettrica dall'unità.

Data Stream 4 funziona con un controller DMX. È possibile trovare le informazioni sulla configurazione di Data Stream 4 per il funzionamento DMX nel Manuale Utente disponibile sul sito Web Chauvet http://www.chauvetlighting.com/product-manuals-literature/. Le informazioni sul DMX si trovano nel DMX Primer di Chauvet disponibile sul sito Web Chauvet http://www.chauvetlighting.com/downloads/DMX_Primer_rev05_WO.pdf.

Montaggio

Prima di montare l'unità Data Stream 4, leggere le Note di Sicurezza. Data Stream 4 si monta comodamente in un singolo spazio rack (1U). In caso di montaggio in alto assicurarsi che i morsetti di montaggio (quali CLP-15 di Chauvet) siano in grado di sopportare il peso dell'unità. Utilizzare sempre un punto di montaggio ed almeno un cavo di sicurezza per prodotto. Per la linea di morsetti di montaggio Chauvet, visitare il sito Web www.chauvetlighting.com/cables-clamps-main.html.

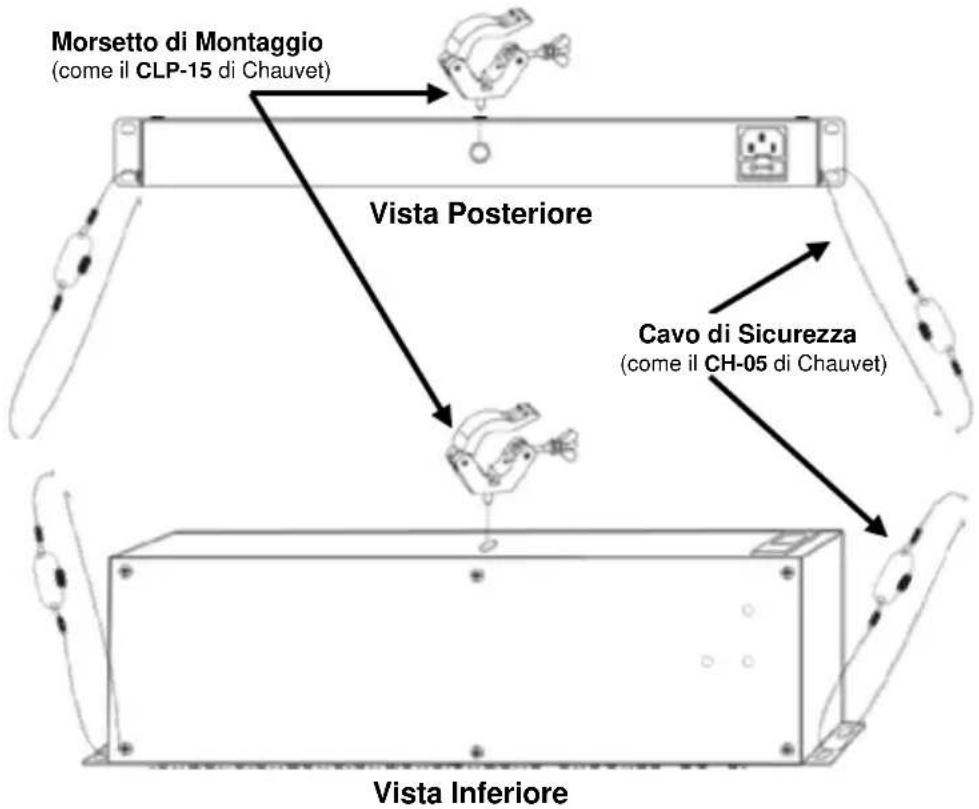

Schema di Montaggio dell'Unità in Alto
