Data Stream 4 - Controller Chauvet - Gratis gebruiksaanwijzing en handleiding

Merk	Chauvet
Model	Data Stream 4
Producttype	DMX-512 optische splitter / DMX-controller
Breedte	48,26 cm (19 inch)
Hoogte	4,45 cm (1U)
Voeding	Universeel 100-240 VAC, 50/60 Hz
Stroomverbruik	Niet gespecificeerd, standaard voeding laag verbruik
Aantal DMX-uitgangen	4 geïsoleerde uitgangen
Connectoren	XLR 3-pins en XLR 5-pins (ingang, uitgang, Link Out)
Indicatoren	Voedingsindicator, DMX-signaalindicator
DMX-protocol	DMX-512
Isolatie van uitgangen	Ja, elke uitgang is elektrisch geïsoleerd
Link Out-functie	Maakt het koppelen van meerdere Data Stream 4 mogelijk
Rackmontage	Ja, 1U met meegeleverde montageoren
Hoogte-installatie	Mogelijk met veiligheidskabel en geschikte ondersteuning
Beschermingsgraad	IP20 (alleen binnengebruik)
Maximale omgevingstemperatuur	40 °C (104 °F)
Zekering	Vervangbaar (zekeringhouder op achterpaneel)
Onderhoud en reiniging	Voor reiniging uitschakelen; droge doek gebruiken; oplosmiddelen en vloeistoffen vermijden
Veiligheid	Veiligheidskabel gebruiken; niet blootstellen aan regen of vocht; ventilatie-instructies volgen
Repareerbaarheid	Niet zelf repareren; neem contact op met een erkende technicus

Veelgestelde vragen - Data Stream 4 Chauvet

Hoe verbind ik de Data Stream 4?

Sluit de DMX-ingang van de controller aan op de uitgang van de DMX-console via een XLR 3- of 5-pins kabel. De uitgangen verdelen het signaal naar 4 apparaten. Gebruik de Link Out-aansluiting om door te koppelen.

Wat is de benodigde voedingsspanning?

Het apparaat werkt op een universele voeding van 100 tot 240 VAC, 50/60 Hz. Zorg ervoor dat de spanning overeenkomt met die in uw regio.

Kan ik DMX-kabels met 3- en 5-pins connectoren gebruiken?

Ja, de Data Stream 4 is uitgerust met XLR 3-pins en 5-pins aansluitingen voor ingang, uitgangen en Link Out. U kunt een van beide gebruiken, afhankelijk van uw apparatuur.

Hoe vervang ik de zekering?

Koppel het apparaat los. Gebruik een platte schroevendraaier om de afdekking van de zekeringhouder open te wrikken, verwijder de oude zekering en vervang deze door een gelijkwaardige zekering. Sluit de zekeringhouder weer en sluit het apparaat weer aan.

Kan de Data Stream 4 in een rek worden gemonteerd?

Ja, hij neemt een 1U rackruimte in (4,45 cm). Gebruik de meegeleverde montageoren om hem in een standaard 19-inch rek te bevestigen.

Wat moet ik doen als de DMX-indicator niet brandt?

Controleer of de DMX-kabel correct is aangesloten en of de controller een signaal uitzendt. Zorg ervoor dat de voeding is ingeschakeld. Als het probleem aanhoudt, raadpleeg dan de handleiding of neem contact op met de klantenservice.

Kan ik meerdere Data Stream 4 koppelen?

Ja, gebruik de Link Out-aansluiting om meerdere units in cascade te schakelen. Hierdoor kunt u het aantal beschikbare DMX-uitgangen vergroten.

Is het apparaat geschikt voor buitengebruik?

Nee, de Data Stream 4 is alleen ontworpen voor binnengebruik (IP20). Stel hem niet bloot aan regen, vocht of extreme temperaturen.

Hoe installeer ik een veiligheidskabel?

Bevestig een veiligheidskabel (bijv. Chauvet CH-05) aan het juiste bevestigingspunt op het apparaat (M10-gaten) en veranker deze stevig aan de draagconstructie. Dit voorkomt vallen bij defect van de hoofdsteun.

Waar vind ik de volledige handleiding of extra informatie?

De volledige handleiding is beschikbaar om te downloaden op de website van Chauvet: http://www.chauvetlighting.com/product-manuals-literature/. U vindt er gedetailleerde gidsen over DMX-configuratie en geavanceerd gebruik.

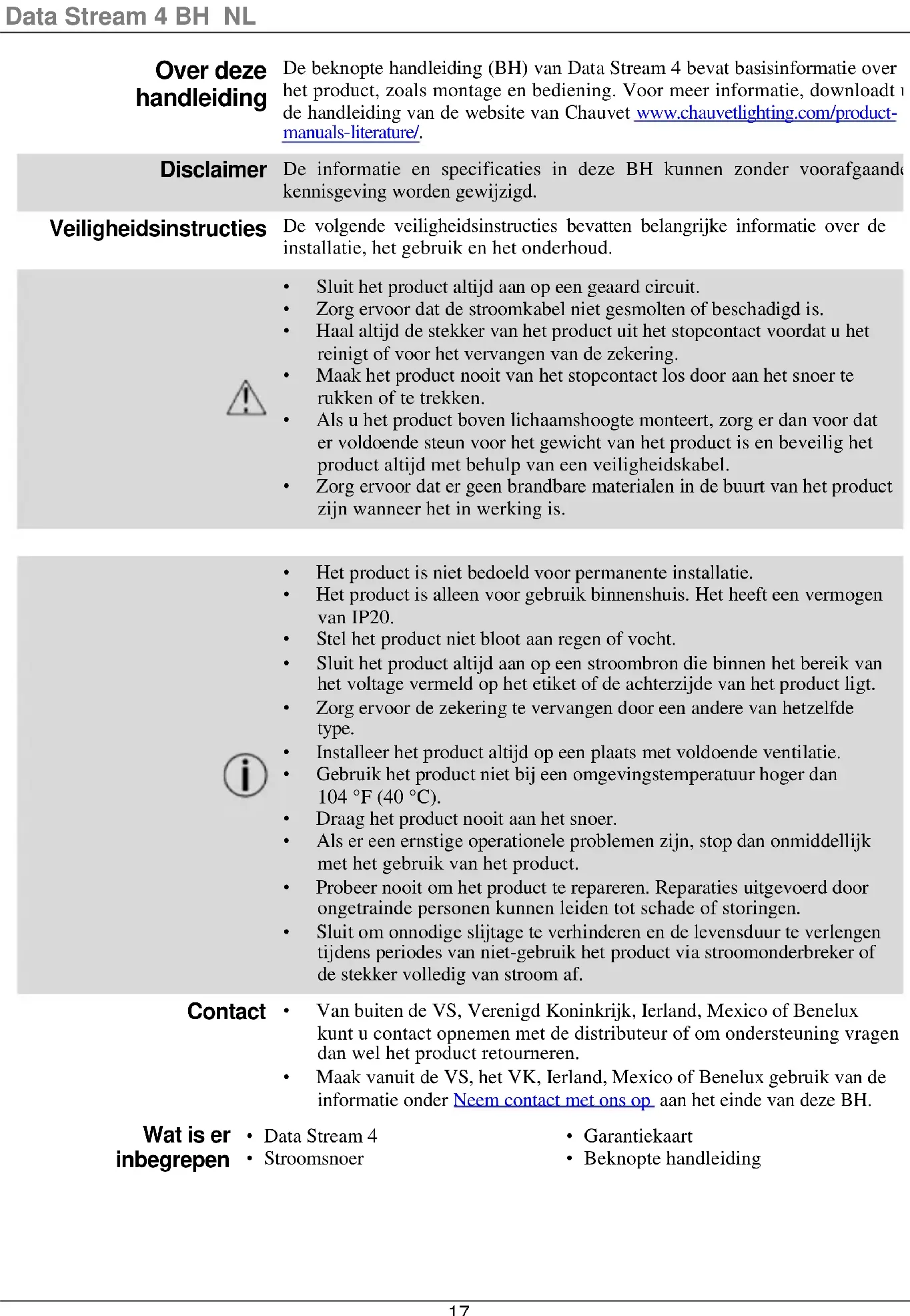

GEBRUIKSAANWIJZING Data Stream 4 Chauvet

Over deze handleiding

De beknopte handleiding (BH) van Data Stream 4 bevat basisinformatie over het product, zoals montage en bediening. Voor meer informatie, downloadt de handleiding van de website van Chauvet www.chauvetlighting.com/product-manuals-literature/.

Disclaimer

De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Veiligheidsinstructies

De volgende veiligheidsinstructies bevatten belangrijke informatie over de installatie, het gebruik en het onderhoud.

• Sluit het product altijd aan op een geaard circuit.
  • Zorg ervoor dat de stroomkabel niet gesmolten of beschadigd is.
• Haal altijd de stekker van het product uit het stopcontact voordat u het reinigt of voor het vervangen van de zekering.
• Maak het product nooit van het stopcontact los door aan het snoer te rukken of te trekken.
• Als u het product boven lichaamshoogte monteert, zorg er dan voor dat er voldoende steun voor het gewicht van het product is en beveilig het product altijd met behulp van een veiligheidskabel.
• Zorg ervoor dat er geen brandbare materialen in de buurt van het product zijn wanneer het in werking is.

• Het product is niet bedoeld voor permanente installatie.
• Het product is alleen voor gebruik binnenshuis. Het heeft een vermogen van IP20.
  • Stel het product niet bloot aan regen of vocht.
• Sluit het product altijd aan op een stroombron die binnen het bereik van het voltage vermeld op het etiket of de achterzijde van het product ligt.
• Zorg ervoor de zekering te vervangen door een andere van hetzelfde type.
  • Installeer het product altijd op een plaats met voldoende ventilatie.
• Gebruik het product niet bij een omgevingstemperatuur hoger dan 104 °F (40 °C).
  • Draag het product nooit aan het snoer.
• Als er een ernstige operationele problemen zijn, stop dan onmiddellijk met het gebruik van het product.
• Probeer nooit om het product te repareren. Reparaties uitgevoerd door ongetrainde personen kunnen leiden tot schade of storingen.
• Sluit om onnodige slijtage te verhinderen en de levensduur te verlengen tijdens periodes van niet-gebruik het product via stroomonderbreker of de stekker volledig van stroom af.

Contact

• Van buiten de VS, Verenigd Koninkrijk, Ierland, Mexico of Benelux kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren.
• Maak vanuit de VS, het VK, Ierland, Mexico of Benelux gebruik van de informatie onder Neem contact met ons op aan het einde van deze BH.

Wat is er inbegrepen • Data Stream 4 • Stroomsnoer

• Garantiekaart
  • Beknopte handleiding

Om te beginnen

Pak de Data Stream 4 voorzichtig uit en controleer of alle onderdelen in de verpakking in goede staat zijn.

Als de doos, of een deel van de inhoud beschadigd lijkt te zijn door transport of andere tekenen van verkeerd gebruik vertoont, bewaar dan al het verpakkingsmateriaal en dien onmiddellijk een schadeclaim in bij de vervoerder, niet bij Chauvet. Het niet onmiddellijk rapporteren varschade bij de vervoerder, dan wel het niet alle verpakkingen beschikbaar houden voor inspectie, kan de claim ongeldig maken.

Dien voor andere problemen, zoals ontbrekende onderdelen of delen, schade nie gerelateerd aan transport, of verborgen schade, een schadeclaim in bij Chauvet binnen de 7 dagen na levering. Voor informatie over contact met Chauvet, zich Contact opnemen met ons aan het einde van deze BH.

Beschrijving

De Data Stream 4 is een universele DMX-512 optische splitter die is ontworpen om het binnenkomende DMXsignaal te verdelen/versterken in 4 aparte uitgangen. Elk van de 4 is elektronisch geïsoleerd van de andere, met uitzondering van de DMX Thru (doorvoer) of Link Out. Elke uitgang heeft 3- en 5-pins XLR-poorten. Vergroot het bedieningsbereik door andere Data Stream 4-eenheden aan elkaar te koppelen.

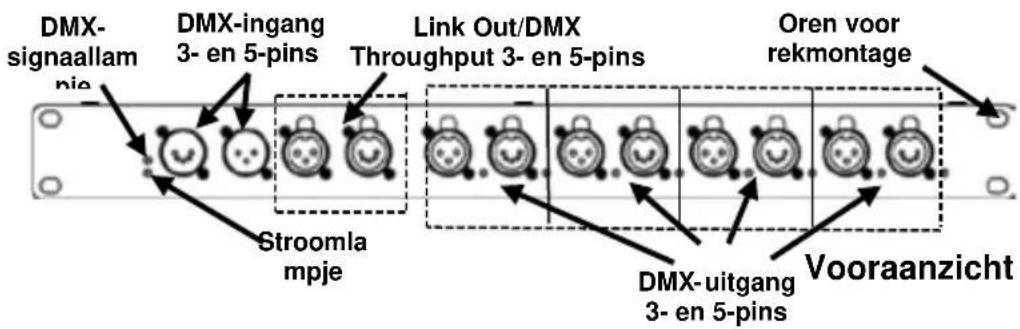

DMX-signaallam nie DMX-ingang 3- en 5-pins Stroomla mpje Link Out/DMX Throughput 3- en 5-pins Oren voor rekmontage DMX-uitgang 3- en 5-pins Vooraanzicht

Overzicht

M10-montagegat Stroomingang Zekeringhouder Achteraanzicht

AC-stroom

De Data Stream 4 heeft een voeding met automatisch bereik die werkt met een spanningsbereik van 100-240 VAC, 50/60 Hz.

Sluit om onnodige slijtage te verhinderen en de levensduur te verlengen tijdens periodes van niet-gebruik het product via stroomonderbreker of de stekker volledig van stroom af.

Vervangen van de zekering

1. Ontkoppel het apparaat van de stroom.

2. Wig de punt van een platte schroevendraaier in de sleuf van de zekeringhouder.

3. Druk de zekeringhouder uit zijn behuizing.

4. Verwijder de doorgebrande zekering vanaf de clip aan de voorkant van de veiligheidsafdekking en vervang deze door een zekering van exact hetzelfde type.

5. Plaats de zekeringhouder terug en steek de stekker er weer in.

DMX-koppeling

Ontkoppel het product van de stroom uit voordat u de zekering vervangt.

De Data Stream 4 werkt met DMX-regelaars. Voor informatie over het configureren van de Data Stream 4 voor aanvullende DMX-werking, kunt u de gebruikershandleiding downloaden vanaf de website van Chauvet http://www.chauvetlighting.com/product-manuals-literature/. Voor informatie over DMX downloadt u de Chauvet DMX-basishandleiding, vanaf de website van Chauvet: http://www.chauvetlighting.com/downloads/DMX_Primer_rev05_WO.pdf.

Montage

Lees alvorens de Data Stream 4 te monteren alle Veiligheidsaanwijzingen in deze Beknopte Handleiding. De Data Stream 4 is eenvoudig te monteren in een rekruimte met 1 plek (1U), als het product boven het hoofd wordt gemonteerd moet gecontroleerd worden of de montageklemmen (zoals CLP-15N-klemmen van Chauvet) het gewicht van het product kunnen dragen. Gebruik per product altijd een montagepunt en ten minste een veiligheidskabel. Ga voor de Chauvet-serie montageklemmen naar www.chauvetlighting.com/cables-clamps-main.html.

Montagediagram voor montage boven het hoofd

Montageklem Achteraanzichl Veiligheidskabel

Onderaanzicht
