Marque	Chauvet
Modèle	Data Stream 4
Type de produit	Répartiteur optique DMX-512 / Contrôleur DMX
Largeur	48,26 cm (19 pouces)
Hauteur	4,45 cm (1U)
Alimentation	Universelle 100-240 VAC, 50/60 Hz
Consommation électrique	Non spécifiée, alimentation standard faible consommation
Nombre de sorties DMX	4 sorties isolées
Connecteurs	XLR 3 broches et XLR 5 broches (entrée, sortie, Link Out)
Indicateurs	Voyant d'alimentation, voyant signal DMX
Protocole DMX	DMX-512
Isolement des sorties	Oui, chaque sortie est isolée électriquement
Fonction Link Out	Permet le chaînage de plusieurs Data Stream 4
Montage en rack	Oui, 1U avec oreilles de montage fournies
Installation en hauteur	Possible avec câble de sécurité et support adapté
Indice de protection	IP20 (usage intérieur uniquement)
Température ambiante max	40 °C (104 °F)
Fusible	Remplaçable (porte-fusible sur panneau arrière)
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon sec ; éviter solvants et liquides
Sécurité	Utiliser câble de sécurité ; ne pas exposer à la pluie ou humidité ; respecter les consignes de ventilation
Réparabilité	Ne pas réparer soi-même ; contacter un technicien agréé

FOIRE AUX QUESTIONS - Data Stream 4 Chauvet

Comment connecter le Data Stream 4 ?

Branchez l'entrée DMX du contrôleur à la sortie de la console DMX via un câble XLR 3 ou 5 broches. Les sorties permettent de distribuer le signal à 4 appareils. Pour chaîner, utilisez la prise Link Out.

Quelle est la tension d'alimentation requise ?

L'appareil fonctionne sur une alimentation universelle de 100 à 240 VAC, 50/60 Hz. Assurez-vous que la tension correspond à celle de votre région.

Puis-je utiliser des câbles DMX avec connecteurs 3 et 5 broches ?

Oui, le Data Stream 4 est équipé de prises XLR 3 broches et 5 broches pour l'entrée, les sorties et le Link Out. Vous pouvez utiliser l'un ou l'autre selon votre équipement.

Comment remplacer le fusible ?

Débranchez l'appareil. Utilisez un tournevis à tête plate pour faire levier sur le couvercle du porte-fusible, retirez le fusible obsolète et remplacez-le par un fusible équivalent. Refermez le porte-fusible et rebranchez.

Le Data Stream 4 peut-il être monté en rack ?

Oui, il occupe un espace de rack 1U (4,45 cm). Utilisez les oreilles de montage fournies pour le fixer dans un rack standard 19 pouces.

Que faire si le voyant DMX ne s'allume pas ?

Vérifiez que le câble DMX est correctement branché et que le contrôleur envoie un signal. Assurez-vous que l'alimentation est allumée. Si le problème persiste, consultez le manuel ou contactez le service après-vente.

Puis-je chaîner plusieurs Data Stream 4 ?

Oui, utilisez la prise Link Out pour relier plusieurs unités en cascade. Cela permet d'augmenter le nombre de sorties DMX disponibles.

L'appareil est-il adapté à une utilisation en extérieur ?

Non, le Data Stream 4 est conçu pour un usage intérieur uniquement (IP20). Ne l'exposez pas à la pluie, à l'humidité ou à des températures extrêmes.

Comment installer un câble de sécurité ?

Fixez un câble de sécurité (par exemple Chauvet CH-05) au point de fixation approprié sur l'appareil (trous M10) et ancrez-le solidement à la structure porteuse. Cela évite la chute en cas de défaillance du support principal.

Où trouver le manuel complet ou des informations supplémentaires ?

Le manuel complet est disponible en téléchargement sur le site de Chauvet à l'adresse http://www.chauvetlighting.com/product-manuals-literature/. Vous y trouverez des guides détaillés sur la configuration DMX et l'utilisation avancée.

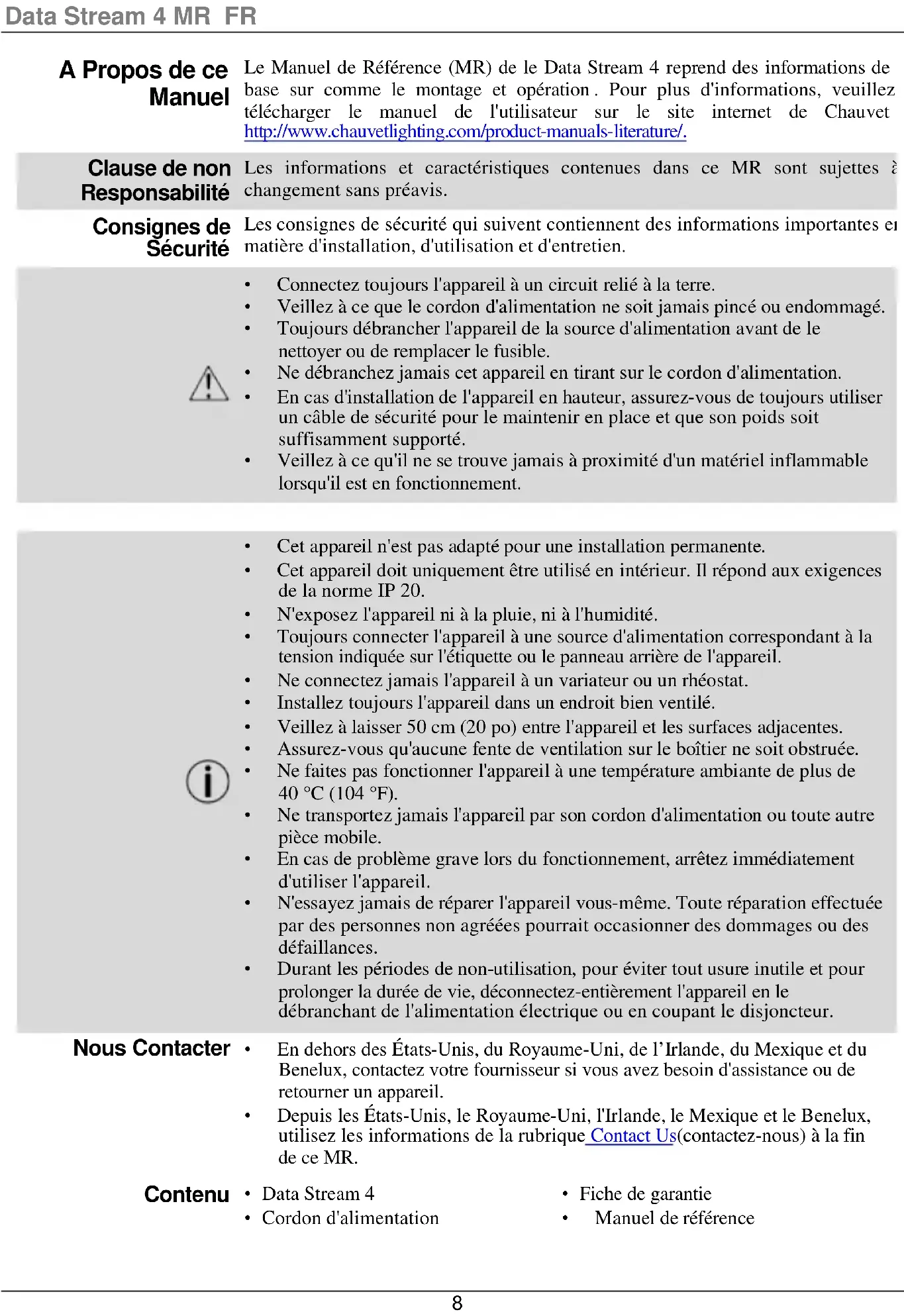

MODE D'EMPLOI Data Stream 4 Chauvet

Le Manuel de Référence (MR) du Data Stream 4 reprend des informations de base sur le montage et l'opération. Pour plus d'informations, veuillez télécharger le manuel de l'utilisateur sur le site internet de Chauvet http://www.chauvetlighting.com/product-manuals-literature/.

Clause de non responsabilité

Les informations et caractéristiques contenues dans ce MR sont sujettes à changement sans préavis.

Consignes de sécurité

Les consignes de sécurité qui suivent contiennent des informations importantes et matière d'installation, d'utilisation et d'entretien.

• Connectez toujours l'appareil à un circuit relié à la terre. • Veillez à ce que le cordon d'alimentation ne soit jamais pincé ou endommagé.
• Toujours débrancher l'appareil de la source d'alimentation avant de le nettoyer ou de remplacer le fusible.
• Ne débranchez jamais cet appareil en tirant sur le cordon d'alimentation.
• En cas d'installation de l'appareil en hauteur, assurez-vous de toujours utiliser un câble de sécurité pour le maintenir en place et que son poids soit suffisamment supporté.
• Veillez à ce qu'il ne se trouve jamais à proximité d'un matériel inflammable lorsqu'il est en fonctionnement.

• Cet appareil n'est pas adapté pour une installation permanente. - Cet appareil doit uniquement être utilisé en intérieur. Il répond aux exigences de la norme IP 20. • N'exposez l'appareil ni à la pluie, ni à l'humidité. - Toujours connecter l'appareil à une source d'alimentation correspondant à la tension indiquée sur l'étiquette ou le panneau arrière de l'appareil. - Ne connectez jamais l'appareil à un variateur ou un rhéostat. • Installez toujours l'appareil dans un endroit bien ventilé. • Veillez à laisser 50 cm (20 po) entre l'appareil et les surfaces adjacentes. • Assurez-vous qu'aucune fente de ventilation sur le boîtier ne soit obstruée. - Ne faites pas fonctionner l'appareil à une température ambiante de plus de 40 °C (104 °F). - Ne transportez jamais l'appareil par son cordon d'alimentation ou toute autre pièce mobile. - En cas de problème grave lors du fonctionnement, arrêtez immédiatement d'utiliser l'appareil. - N'essayez jamais de réparer l'appareil vous-même. Toute réparation effectuée par des personnes non agréées pourrait occasionner des dommages ou des défaillances. - Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez-entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.

Nous contacter

• En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Mexique et du Benelux, contactez votre fournisseur si vous avez besoin d'assistance ou de retourner un appareil.
• Depuis les États-Unis, le Royaume-Uni, l'Irlande, le Mexique et le Benelux, utilisez les informations de la rubrique Contact Us (contactez-nous) à la fin de ce MR.

Contenu

• Data Stream 4 • Cordon d'alimentation
• Fiche de garantie • Manuel de référence

Préalable

Déballez avec précaution et sans attendre le Data Stream 4 et vérifiez que tous les éléments se trouvent dans l'emballage et ne présentent aucun dommage.

Si l'emballage ou le contenu semblent avoir été endommagés pendant le transport, ou qu'ils présentent des traces de mauvaise manipulation, gardez tous les matériaux d'emballage et envoyez immédiatement une réclamation au transporteur. Ne contactez pas Chauvet. Si les dommages ne sont pas signalés au transporteur immédiatement, ou si l'intégralité de l'emballage n'est pas conservée pour inspection ultérieure, la réclamation peut être invalidée.

Pour tout autre problème comme la non-livraison de pièces ou de composants, des dommages sans rapport avec la livraison ou pour des vices cachés, veuillez déposer votre réclamation auprès de Chauvet dans les 7 jours suivant la livraison. Pour savoir comment prendre contact avec Chauvet, veuillez consulter la section Contact Us (contactez-nous) de ce MR.

Description

Le Data Stream 4 est un répartiteur optique DMX-512 conçu pour amplifier des signaux DMX entrants et les distribuer sur 4 sorties distinctes. Chacune des 4 sorties dispose d'un circuit électrique isolé des autres, à l'exception des sorties DMX Thru (propagation du signal) ou Link Out. Chaque sortie dispose de prises XLR à 3 et 5 broches. Vous pouvez augmenter la capacité de fonctionnement en reliant plusieurs Data Stream 4 ensembles.

Connecteurs 3 et 5 Broches d'E ntrée DMX Indicateur d'Alimentation Voyant du Signal DMX Connecteurs 3 et 5 Broches Link Out/Propagation du Signal Oreilles de Montage en Rack Vue d'Ensemble Connecteurs 3 et 5 Broches de sortie DMX Vue Frontale Entrée d'Alimentation Trous de Montage M10 Porte-Fusible Vue Arrière

Alimentation CA

Le Data Stream 4 est doté d'une alimentation universelle prenant en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.

Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.

Remplacement des fusibles

1. Débranchez l'appareil de l'alimentation.
2. Insérez et calez la pointe d'un tournevis à tête plate dans la fente du portefusible.
3. En faisant levier, faites sortir de son emplacement le couvercle du portefusible.
4. Retirez le fusible obsolète du clip se trouvant à l'avant du couvercle de sécurité et remplacez-le par un fusible équivalent.
5. Insérez à nouveau le porte-fusible puis rebranchez l'appareil.

Débranchez l'appareil avant de changer le fusible.

Le Data Stream 4 fonctionne avec un contrôleur DMX. Les informations relatives à la configuration du Data Stream 4 pour le fonctionnement DMX se trouvent dans le Manuel de l'Utilisateur, disponible sur le site de Chauvet à l'adresse : http://www.chauvetlighting.com/product-manuals-literature/. Pour plus d'informations sur le DMX, téléchargez l'introduction au DMX de Chauvet sur le site internet de Chauvet : http://www.chauvetlighting.com/downloads/DMX_Primer_rev05_WO.pdf.

Installation

Avant d'installer le Data Stream 4, veuillez lire les Consignes de Sécurité de ce MR. Le Data Stream 4 s'installe facilement dans un seul espace de rack (1U). En cas d'installation en hauteur, assurez-vous que les fixations de montage (comme les CLP-15 de Chauvet) peuvent supporter le poids de l'unité. Utilisez toujours un point de fixation et au moins un câble de sécurité par appareil. Pour consulter la gamme de fixations de montage Chauvet, rendez-vous à l'adresse www.chauvetlighting.com/cables-clamps-main.html.

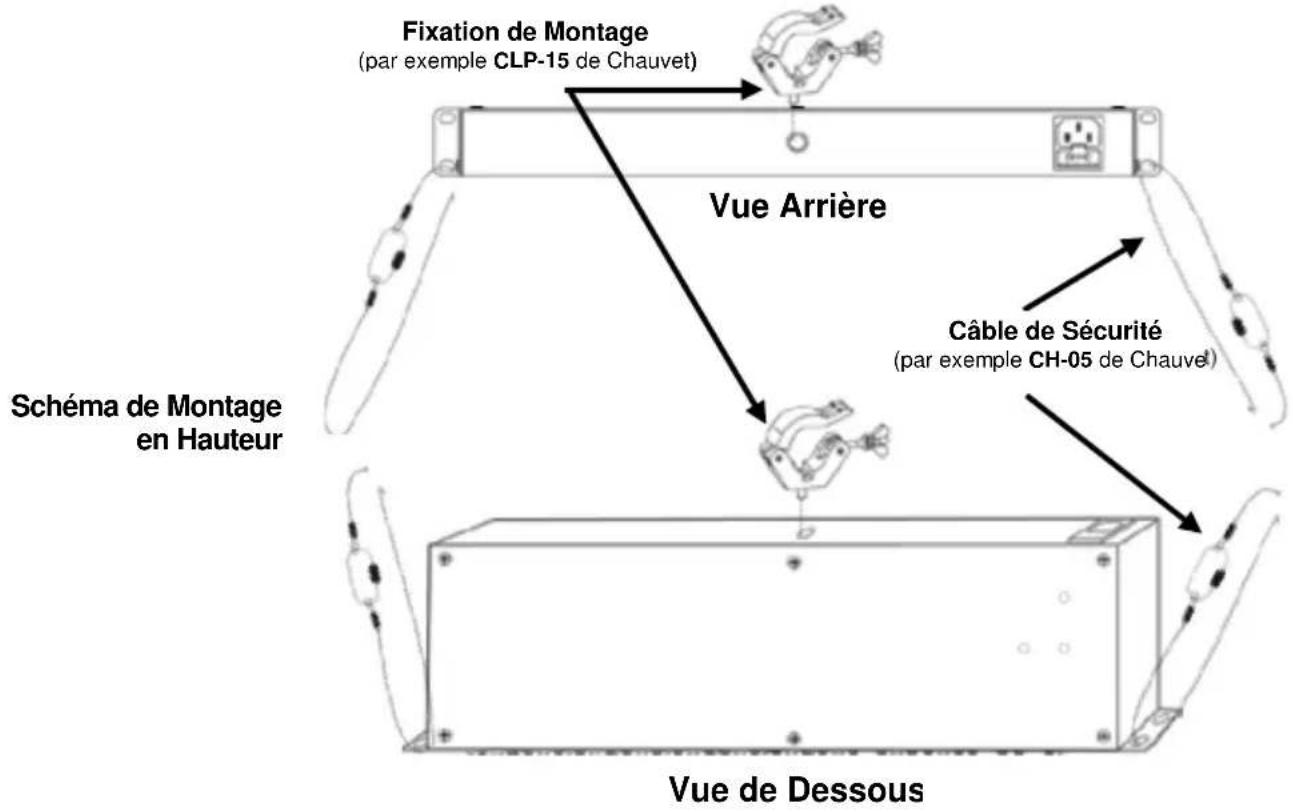

Fixation de Montage (par exemple CLP-15 de Chauvet) Vue Arrière Schéma de Montage en Hauteur Câble de Sécurité (par exemple CH-05 de Chauvet) Vue de Dessous
