Data Stream 4 - Controller Chauvet - Kostenlose Bedienungsanleitung

Marke	Chauvet
Modell	Data Stream 4
Produkttyp	DMX-512 Splitter / DMX-Controller
Breite	48,26 cm (19 Zoll)
Höhe	4,45 cm (1U)
Spannungsversorgung	Universal 100-240 VAC, 50/60 Hz
Stromverbrauch	Nicht angegeben, Standard-Niedrigverbrauchsnetzteil
Anzahl DMX-Ausgänge	4 isolierte Ausgänge
Anschlüsse	XLR 3-polig und XLR 5-polig (Eingang, Ausgang, Link Out)
Anzeigen	Netz-LED, DMX-Signal-LED
DMX-Protokoll	DMX-512
Ausgangsisolierung	Ja, jeder Ausgang ist elektrisch isoliert
Link-Out-Funktion	Ermöglicht das Verketten mehrerer Data Stream 4
Rackmontage	Ja, 1U mit mitgelieferten Montagewinkeln
Deckenmontage	Möglich mit Sicherungsseil und geeigneter Halterung
Schutzart	IP20 (nur für Innenräume)
Maximale Umgebungstemperatur	40 °C (104 °F)
Sicherung	Ersetzbar (Sicherungshalter auf der Rückseite)
Wartung und Reinigung	Vor Reinigung vom Netz trennen; trockenes Tuch verwenden; Lösungsmittel und Flüssigkeiten vermeiden
Sicherheit	Sicherungsseil verwenden; nicht Regen oder Feuchtigkeit aussetzen; Lüftungshinweise beachten
Reparierbarkeit	Nicht selbst reparieren; autorisierten Techniker kontaktieren

Häufig gestellte Fragen - Data Stream 4 Chauvet

Wie schließe ich den Data Stream 4 an?

Schließen Sie den DMX-Eingang des Controllers an den Ausgang des DMX-Pults über ein XLR-Kabel (3- oder 5-polig) an. Die Ausgänge verteilen das Signal an 4 Geräte. Zum Verketten verwenden Sie die Link-Out-Buchse.

Welche Spannungsversorgung wird benötigt?

Das Gerät arbeitet mit einer universellen Spannungsversorgung von 100 bis 240 VAC, 50/60 Hz. Stellen Sie sicher, dass die Spannung mit Ihrer Region übereinstimmt.

Kann ich DMX-Kabel mit 3- und 5-poligen Steckern verwenden?

Ja, der Data Stream 4 ist mit XLR-3-polig- und XLR-5-polig-Buchsen für Eingang, Ausgänge und Link Out ausgestattet. Sie können je nach Gerät das eine oder andere verwenden.

Wie tausche ich die Sicherung aus?

Trennen Sie das Gerät vom Netz. Hebeln Sie mit einem Schlitzschraubendreher den Deckel des Sicherungshalters ab, entfernen Sie die alte Sicherung und ersetzen Sie sie durch eine gleichwertige. Schließen Sie den Sicherungshalter und schließen Sie das Gerät wieder an.

Kann der Data Stream 4 in ein Rack eingebaut werden?

Ja, er belegt einen Rackplatz von 1U (4,45 cm). Verwenden Sie die mitgelieferten Montagewinkel für die Montage in einem Standard-19-Zoll-Rack.

Was tun, wenn die DMX-LED nicht leuchtet?

Überprüfen Sie, ob das DMX-Kabel richtig eingesteckt ist und der Controller ein Signal sendet. Stellen Sie sicher, dass die Stromversorgung eingeschaltet ist. Wenn das Problem weiterhin besteht, lesen Sie im Handbuch nach oder wenden Sie sich an den Kundendienst.

Kann ich mehrere Data Stream 4 verketten?

Ja, verwenden Sie die Link-Out-Buchse, um mehrere Geräte in Kaskade zu schalten. Dadurch erhöht sich die Anzahl der verfügbaren DMX-Ausgänge.

Ist das Gerät für den Außeneinsatz geeignet?

Nein, der Data Stream 4 ist nur für den Innenbereich geeignet (IP20). Setzen Sie ihn nicht Regen, Feuchtigkeit oder extremen Temperaturen aus.

Wie installiere ich ein Sicherungsseil?

Befestigen Sie ein Sicherungsseil (z. B. Chauvet CH-05) am entsprechenden Befestigungspunkt am Gerät (M10-Gewinde) und verankern Sie es fest an der Tragstruktur. Dies verhindert ein Herunterfallen bei Versagen der Hauptaufhängung.

Wo finde ich das vollständige Handbuch oder weitere Informationen?

Das vollständige Handbuch steht auf der Website von Chauvet unter http://www.chauvetlighting.com/product-manuals-literature/ zum Download bereit. Dort finden Sie ausführliche Anleitungen zur DMX-Konfiguration und erweiterten Nutzung.

BEDIENUNGSANLEITUNG Data Stream 4 Chauvet

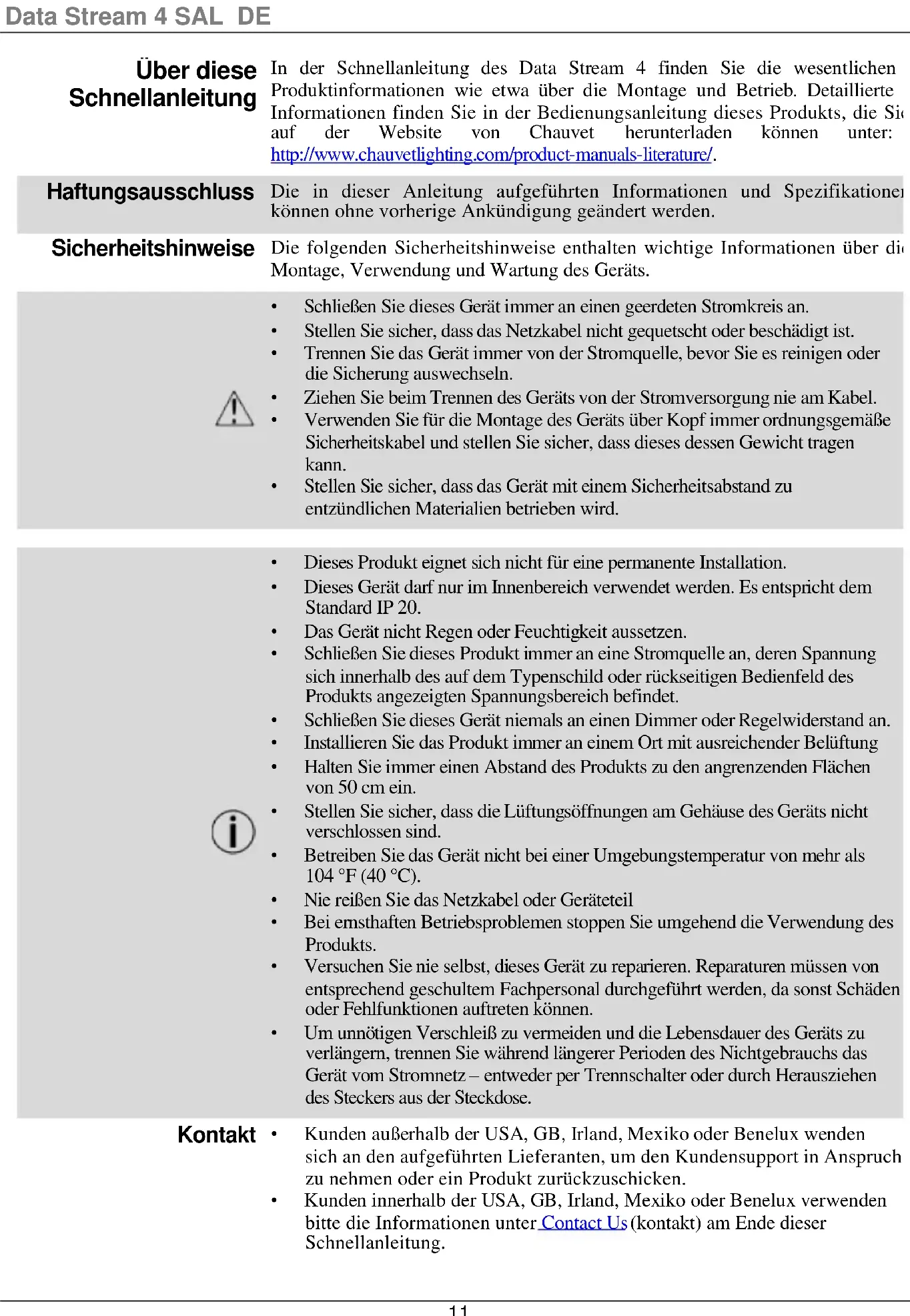

Über diese Schnellanleitung

In der Schnellanleitung des Data Stream 4 finden Sie die wesentlichen Produktinformationen wie etwa über die Montage und Betrieb. Detaillierte Informationen finden Sie in der Bedienungsanleitung dieses Produkts, die Sie auf der Website von Chauvet herunterladen können unter: http://www.chauvetlighting.com/product-manuals-literature/.

Haftungsausschluss

Die in dieser Anleitung aufgeführten Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden.

Sicherheitshinweise

Die folgenden Sicherheitshinweise enthalten wichtige Informationen über die Montage, Verwendung und Wartung des Geräts.

• Schließen Sie dieses Gerät immer an einen geerdeten Stromkreis an.
• Stellen Sie sicher, dass das Netzkabel nicht gequetscht oder beschädigt ist.
• Trennen Sie das Gerät immer von der Stromquelle, bevor Sie es reinigen oder die Sicherung auswechseln.
• Ziehen Sie beim Trennen des Geräts von der Stromversorgung nie am Kabel.
• Verwenden Sie für die Montage des Geräts über Kopf immer ordnungsgemäße Sicherheitskabel und stellen Sie sicher, dass dieses dessen Gewicht tragen kann.
• Stellen Sie sicher, dass das Gerät mit einem Sicherheitsabstand zu entzündlichen Materialien betrieben wird.

• Dieses Produkt eignet sich nicht für eine permanente Installation.
- Dieses Gerät darf nur im Innenbereich verwendet werden. Es entspricht dem Standard IP 20.
• Das Gerät nicht Regen oder Feuchtigkeit aussetzen.
- Schließen Sie dieses Produkt immer an eine Stromquelle an, deren Spannung sich innerhalb des auf dem Typenschild oder rückseitigen Bedienfeld des Produkts angezeigten Spannungsbereich befindet.
• Schließen Sie dieses Gerät niemals an einen Dimmer oder Regelwiderstand an.
• Installieren Sie das Produkt immer an einem Ort mit ausreichender Belüftung
- Halten Sie immer einen Abstand des Produkts zu den angrenzenden Flächen von 50 cm ein.
- Stellen Sie sicher, dass die Lüftungsöffnungen am Gehäuse des Geräts nicht verschlossen sind.
- Betreiben Sie das Gerät nicht bei einer Umgebungstemperatur von mehr als 104 °F (40 °C).
- Nie reißen Sie das Netzkabel oder Geräteteil
- Bei ernsthaften Betriebsproblemen stoppen Sie umgehend die Verwendung des Produkts.
- Versuchen Sie nie selbst, dieses Gerät zu reparieren. Reparaturen müssen von entsprechend geschultem Fachpersonal durchgeführt werden, da sonst Schäden oder Fehlfunktionen auftreten können.
- Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Kontakt

• Kunden außerhalb der USA, GB, Irland, Mexiko oder Benelux wenden sich an den aufgeführten Lieferanten, um den Kundensupport in Anspruch zu nehmen oder ein Produkt zurückzuschicken.
• Kunden innerhalb der USA, GB, Irland, Mexiko oder Benelux verwenden bitte die Informationen unter Contact Us (kontakt) am Ende dieser Schnellanleitung.

Packungsinhalt

- Data Stream 4

- Netzkabel

- Garantiekarte

- Schnellanleitung

Start

Packen Sie den Data Stream 4 vorsichtig aus und überprüfen Sie, ob Sie alle Teile unbeschädigt erhalten haben.

Wenn die Box oder die in der Verpackung befindlichen Teile beschädigt sind ode Mängel durch nicht einwandfreie Behandlung aufweisen, sichern Sie alle Verpackungsteile und machen dies umgehend beim Transportunternehmen geltend; benachrichtigen Sie jedoch nicht Chauvet. Eine Nichtbeachtung dieser umgehenden Meldepflicht gegenüber dem Transportunternehmen oder fehlende Verpackungsteile bei der Überprüfung des Anspruchs auf Mängelbeseitigung kann zu einem Erlöschen dieses Anspruchs führen.

Bei anderen Problemen wie etwa fehlenden Komponenten oder Teile, Schäde n, die nicht durch den Transport entstanden sind, oder nicht offensichtliche Schäder machen Sie Ihren Anspruch gegenüber Chauvet innerhalb von 7 Tagen ab Lieferung der Waren geltend. Hinweise zur Kontaktaufnahme mit Chauvet finden Sie unter dem Abschnitt Contact Us (kontak) am Ende dieser Schnellanleitung.

Beschreibung

Der Data Stream 4 ist ein universeller optischer Splitter mit DMX-512-Protokoll, der zur Verteilung/Verstärkung des eingehenden DMXSignals in 4 separate Ausgänge entwickelt wurde. Jeder der Ausgänge ist elektronisch von den anderen isoliert, mit Ausnahme des DMX Thru (Durchgang) oder Link Out. Jeder Ausgang verfügt über 3- und 5-polige XLR-Buchsen. Erhöhung des Betriebs durch Zusammenschluss mehrerer Data Stream 4-Geräte.

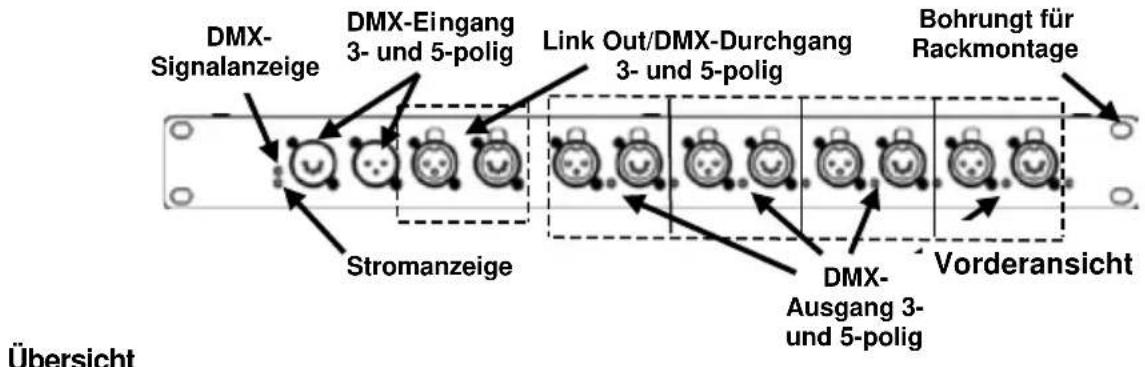

DMX-Signalanzeige DMX-Eingang 3- und 5-polig Link Out/DMX-Durchgang 3- und 5-polig Bohrungt für Rackmontage Stromanzeige DMX- Ausgang 3- und 5-polig Vorderansicht Übersicht

Übersicht

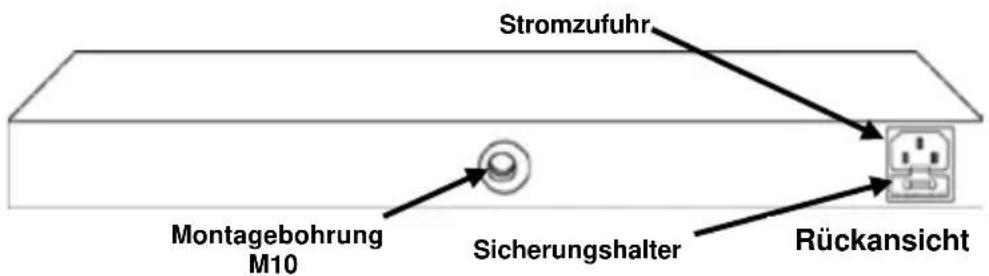

Stromzufuhr Montagebohrung M10 Sicherungshalter Rückansicht

Wechselstrom

Data Stream 4 verfügt über eine automatische Bereichsnetzteil, das mit einem Spannungsbereich von 100 bis 240 VAC, 50/60 Hz arbeitet.

Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Auswechseln der Sicherung

1. Trennen Sie das Gerät vom Stromnetz.
2. Keil die Spitze eines flachen Schraubenzieher in den Schlitz der Sicherungshalterung.
3. Entfernen Sie die durchgebrannte Sicherung.
4. Achten Sie beim Auswechseln der Sicherung darauf, den gleichen Typ mi den gleichen Werten zu verwenden.
5. Schrauben Sie die Abdeckung der Sicherung wieder ein, und schließen Sie das Gerät wieder an das Stromnetz an.

Trennen Sie das Gerät von der Stromquelle, bevor Sie die Sicherung auswechseln.

DMX-Verbindung

Der Data Stream 4 kann mit einem DMX-Controller angesteuert werden. Informationen zur Konfigurierung des Data Stream 4 finden Sie in der Bedienungsanleitung, die Sie auf der Website von Chauvet herunterladen können http://www.chauvetlighting.com/product-manuals-literature/. Informationen über DMX finden Sie im Dokument "DMX - Eine Einführung" von Chauvet, das Sie auf der Website von Chauvet unter folgender Adresse herunterladen können http://www.chauvetlighting.com/downloads/DMX_Primer_rev05_WO.pdf herunterladen können.

Montage

Lesen Sie vor der Montage des Data Stream 4 die Sicherheitshinweise dieser Schnellanleitung durch. Der Data Stream 4 kann bequem in einen einzelnen Rack-Einschub (1U) installiert werden. Stellen Sie bei einer Über-Kopf-Montage sicher, dass die Befestigungsklemmen (wie die CLP-15 von Chauvet) dafür ausgelegt sind, das Produktgewicht tragen zu können. Verwenden Sie pro Gerät immer einen Befestigungspunkt sowie mindestens ein Sicherheitskabel. Informationen zu unserer Chauvet-Produktlinie für Befestigungsklemmen finden Sie unter www.chauvetlighting.com/cables-clamps-main.html.

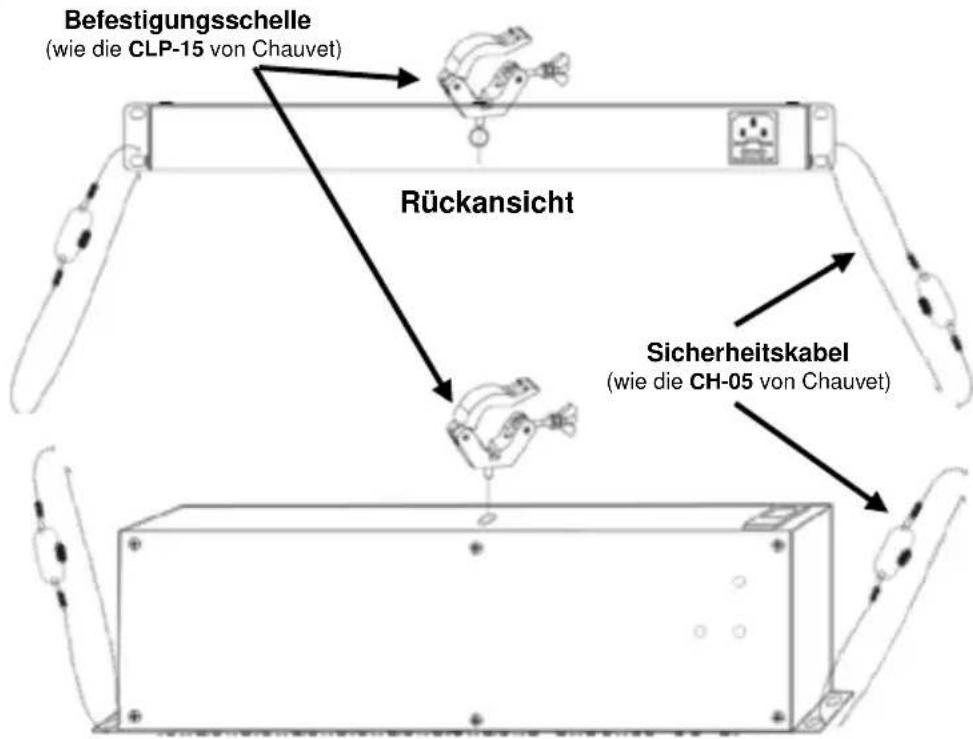

Schema bei Montage über Kopf

Befestigungsschelle (wie die CLP-15 von Chauvet) Rückansicht Sicherheitskabel (wie die CH-05 von Chauvet)

Ansicht von unten
