OBEY6 - Controller Chauvet - Kostenlose Bedienungsanleitung

Produkttyp	DMX512-Controller
Marke	Chauvet
Modell	OBEY6
Anzahl steuerbarer Einheiten	6 (einzeln)
Anzahl Kanäle pro Einheit	6 (maximal)
Steuerungsprotokoll	DMX512
Stromversorgung	Externes Netzteil 9–12 VDC, 500 mA
Eingangsspannungsbereich	100–240 VAC, 50/60 Hz
Ungefähre Abmessungen	200 × 150 × 60 mm
Ungefähres Gewicht	0,6 kg
Steuerungsmodi	Manuell (RGBAm+UV), Automatisch, Lauflicht, Farbüberblendung, Farbmakro, Musikgesteuert, Stroboskop, Blackout
Tasten für vordefinierte Farben	18 Tasten
Potentiometer	Geschwindigkeit, Überblendung, Master-Dimmer, Stroboskop, Weiß-Dimmer, UV-Dimmer
DMX-Eingang	Nein (nur Ausgang)
DMX-Ausgang	1 x XLR 3-polig
Inklusive Zubehör	Externes Netzteil, Referenzhandbuch
Verwendung	Nur für Innenräume (IP20)
Maximale Umgebungstemperatur	40 °C
Sicherheitsabstand zu Oberflächen	50 cm (20 Zoll)
Garantie	Eingeschränkte Garantie (siehe Bedingungen auf der Chauvet-Website)

Häufig gestellte Fragen - OBEY6 Chauvet

Wie konfiguriere ich die DMX-Adressen der Scheinwerfer mit dem Obey 6?

Verwenden Sie die Adresstabelle im Handbuch: Fixture 1 erhält Adresse 1, Fixture 2 Adresse 7, Fixture 3 Adresse 13 usw. Stellen Sie jeden Scheinwerfer auf seine entsprechende DMX-Adresse ein.

Wie setze ich den Obey 6 zurück?

Es gibt keinen Hard-Reset. Um die Standardeinstellungen wiederherzustellen, schalten Sie das Gerät aus, warten Sie einige Sekunden und schalten Sie es wieder ein.

Wie aktiviere ich den Musikmodus (Soundaktivierung)?

Drücken Sie die Taste Ton (LED leuchtet). Verwenden Sie den Drehregler für die Soundempfindlichkeit, um die Reaktionsfähigkeit anzupassen. Die Lichter reagieren auf den Rhythmus der Musik.

Wie erstelle ich benutzerdefinierte Farben mit den Potentiometern?

Aktivieren Sie den Modus Manueller Betrieb RGBAm+UV (entsprechende Taste). Verwenden Sie die Potentiometer für Rot, Grün, Blau, Amber, Weiß und UV, um die gewünschte Farbe zu erzeugen.

Wie verwende ich den Stroboskopeffekt?

Drücken Sie die Taste Stroboskop (LED leuchtet). Stellen Sie die Blinkgeschwindigkeit mit dem Potentiometer für die Stroboskopgeschwindigkeit ein.

Wie schließe ich mehrere Scheinwerfer an den Obey 6 an?

Verbinden Sie die Scheinwerfer in einer DMX-Daisy-Chain über die XLR-Anschlüsse. Stellen Sie sicher, dass jeder Scheinwerfer eine eindeutige DMX-Adresse im Bereich des Obey 6 hat (1, 7, 13, 19, 25, 31).

Was tun, wenn ein Scheinwerfer nicht auf Befehle reagiert?

Überprüfen Sie die DMX-Verkabelung, die DMX-Adresse des Scheinwerfers und ob der Obey 6 eingeschaltet ist. Versuchen Sie, das DMX-Kabel auszutauschen oder an einem anderen Scheinwerfer zu testen.

Wie reinige ich den Obey 6?

Trennen Sie das Gerät vom Strom. Verwenden Sie ein trockenes oder leicht feuchtes Tuch (ohne Chemikalien), um das Gehäuse zu reinigen. Verwenden Sie keine Lösungsmittel.

Wie ersetze ich die Sicherung des Obey 6?

Trennen Sie das Gerät vom Strom. Lokalisieren Sie den Sicherungshalter neben dem Netzanschluss. Ersetzen Sie die durchgebrannte Sicherung durch eine Sicherung desselben Typs und derselben Nennleistung (siehe Etikett).

Hat der Obey 6 Garantie?

Ja, Chauvet bietet eine eingeschränkte Garantie. Besuchen Sie die Website www.chauvetlighting.com/warranty-registration für die USA und Mexiko oder www.chauvetlighting.eu/warranty-registration für Europa.

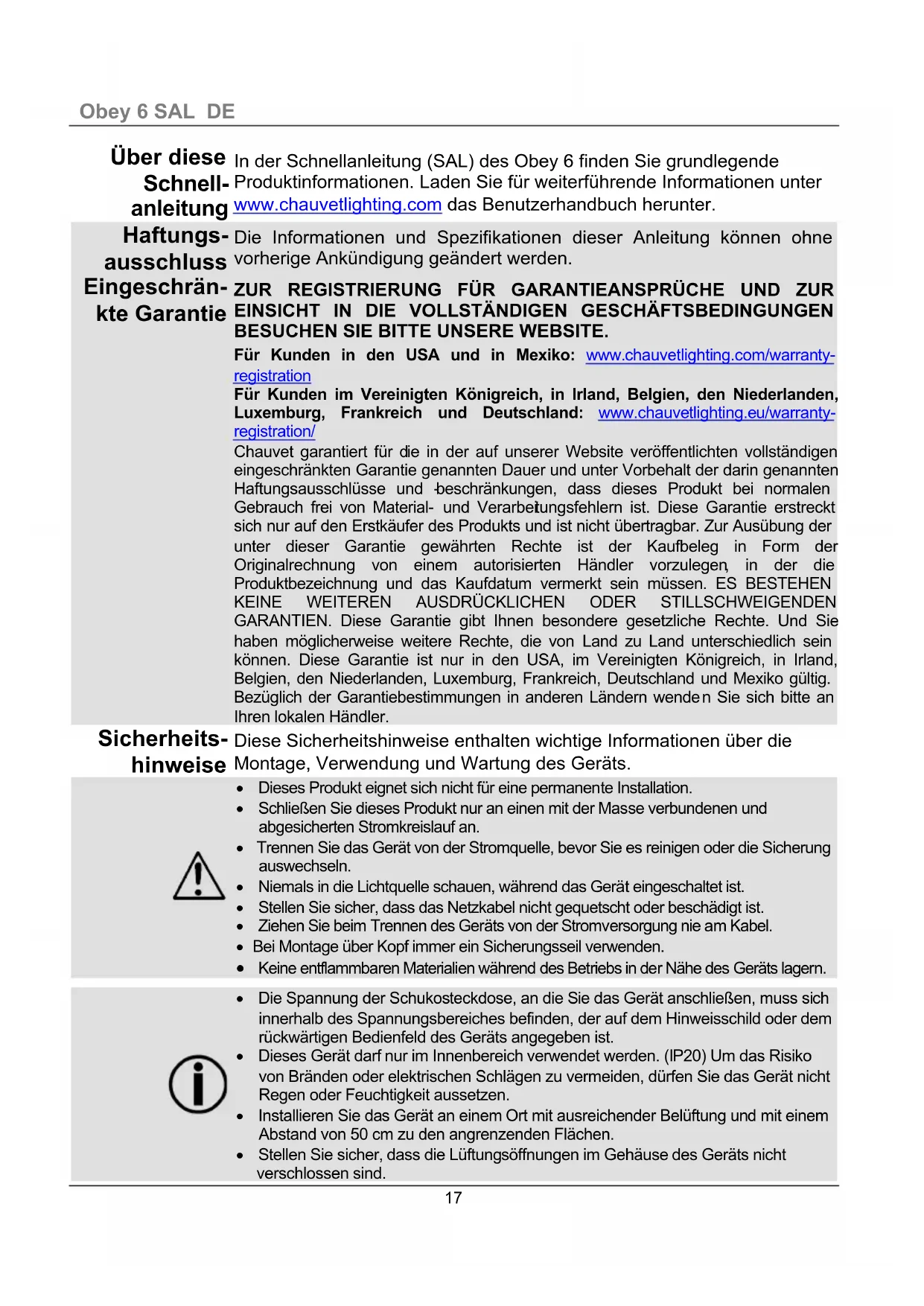

BEDIENUNGSANLEITUNG OBEY6 Chauvet

In der Schnellanleitung (SAL) des Obey 6 finden Sie grundlegende

Produktinformationen. Laden Sie für weiterführende Informationen unter

www.chauvetlighting.com das Benutzerhandbuch herunter.

Haftungs-

ausschluss

Die Informationen und Spezifikationen dieser Anleitung können ohne vorherige Ankündigung geändert werden.

Eingeschränkte Garantie

ZUR REGISTRIERUNG FÜR GARANTIEANSPRÜCHE UND ZUR EINSICHT IN DIE VOLLSTÄNDIGEN GESCHÄFTSBEDINGUGEN BESUCHEN SIE BITTE UNSERE WEBSITE.

Für Kunden in den USA und in Mexiko: www.chauvetlighting.com/warranty- registration

Für Kunden im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich und Deutschland: www.chauvetlighting.eu/warranty-registration/

Chauvet garantiert für die in der auf unserer Website veröffentlichten vollständigen eingeschränkten Garantie genommen Dauer und unter Vorbehalt der darin genommen Haftungsausschlüsse und beschränkungen, dass these Produkt bei normalen Gebrauch frei von Material- und Verarbeitungsfehlern ist. These Garantie erstreckt sich nur auf den Erstkäufer des Produkts und ist nicht übertragbar. Zur Ausübung der unter dieser Garantie gewährten Rechte ist der Kaufbeleg in Form der Originalrechnung von einem autorisierten Handler vorzulegen, in der die Produktbezeichnung und das Kaufdatum vermerkt sein mussen. ES BESTEHEN KEINE WEITEREN AUSDRÜCKLICHEN ODER STILLSCHWEIGENDEN GARANTIEN. These Garantie gibt Ohnen besondere gesetzliche Rechte. Und Sie haben möglicherweise weitere Rechte, die von Land zu Land unterschiedlich sein konnen. These Garantie ist nur in den USA, im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich, Deutschland und Mexiko gültig. Bezüglich der Garantiebestimmungen in anderen Ländern wenden Sie sichitte an ihren lokalen Handler.

Sicherheitshinweise

These Sicherheitshinweise enthalten wichtige Informationen über die Montage, Verwendung und Wartung des Geräts.

• Dieses Produkt eignet sich nicht für eine permanente Installation.
• Schließen Sie these Produkt nur an einen mit der Masse verbundenen und abgesicherten Stromkreislauf an.
• Trennen Sie das Gerät von der Stromquelle, bevor Sie es reinigen oder die Sicherung auswechseln.
• Niemals in die Lichtquelle schauen, während das Gerät eingeschaltet ist.
• Stellen Sie sichere, dass das Netzkabel nicht gequetscht oder beschädigt ist.
• Ziehen Sie beim Trennen des Geräts von der Stromversorgung nie am Kabel.
• Bei Montage über Kopf immer ein Sicherungsseil verwenden.
  Keine entflammbaren Materialien während des Betriebs in der Naze des Gerats lagern.

• Die Spannung der Schukosteckdose, an die Sie das Gerät anschlieben, muss sich innerhalb des Spanningsbereiches befinden, der auf dem Hinweisschild oder dem rückwärftigen Bedienfeld des Geräts angegeben ist.
• Dieses Gerätarf nur im Innenbereich verwendet werden. (IP20) Um das Risiko von Bränden oder elektrischen Schlägen zu vermeiden, dürfen Sie das Gerät nicht Regen oder Feuchtigkeit aussetzen.
• Installieren Sie das Gerät an einem Ort mit ausreichender Belüftung und mit einem Abstand von 50 cm zu den angrenzenden Flächen.
• Stellen Sie sicher, dass die Lüftungsöffnungen im Gehäuse des Geräts nicht verschlossen sind.

Das Gerät nur an den Hänge-/Befestigungsbügeln oder Griffen/TRagen.
Die maximal zulässige Umgebungstemperatur beträgt 40^ . Nehmen Sie das Gerät nicht bei higheren Temperatures in Betrieb.
- Bei ernsthaften Betriebsproblemen stoppen Sie umgehend die Verwendung des Geräts.
- Dieses Gerät nicht öffnen. Die eingebauten Komponenten sind für den Kunden wartungsfrei.
- Umunnotigen Verschleib zu vermeiden und die Lebensdauer des Geräts zu verlangern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz - entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Kontakt

Kunden außerhalb der USA, GB, Irland, Benelux, Frankreich, Deutschland oder Mexiko wenden sich an ihren Lieferanten, um den Kundendienst in Anspruch zunehmen oder ein Gerät zurückzuschicken. Kontaktinformationen finden Sie unter www.chauvetlighting.com.

Packungs-inhalt

Obey 6

Schnellanleitung

Start

• Externes Netzkabel

Packen Sie ihren Obey 6 aus und überprüfen Sie, ob Sie alle Teile unbeschädigt erhalten haben. Wenn die Verpackung beschädigt ist, benachrichtigen Sie umgehend das Transportunternehmen, nicht jedoch Chauvet.

Produktbeschreibung

Der Obey 6 ist ein universeller, kompakter DMX-512-Controller, der sich ideal für LED-Geräte eignet. Er steuert bis zu 6 Beleuchtungsgeräte unabhängig voneinander, mit jeweils bis zu 6 Kanälen pro Gerät. Mit Farbvoreinstellungs-Tasten können Sie quasi "im Vorbeigehen" schnell und bequem die gewünschte Farbe auswahlen. Tasten zur schllen Farbauss Wahl ermögen einen futsche und übereinander geschichtete Farbeffekte. Wiedergabe-Optionen sind manueller RGBAW+UV-Modus. Auto-, Musiksteuerungs-Modus, Chases, Farbmakros, Farb-Fade und Farb-Fade-Verzögerung. Verbesserte Steuerung mit einstellbarer Musikempfindlichkeit, Stroboskopeffekt und Verdunkelung.

Produktüberblick

Bauteil	Taste oder Fader
1	Geräteauswahltasten mit LED-Anzeige
2	Farb-Fade-Taste mit LED-Anzeige
3	Farbmakro-Taste mit LED-Anzeige
4	Auto-Taste mit LED-Anzeige
5	Chase-Taste mit LED-Anzeige
6	Taster/Tasten für schnelle Farbauswahl
7	Einstellknopf Musikmpfindlichkeit
8	Musik-Taste mit LED-Anzeige
9	Voreingestellte Farben/Chases
10	Taste für voreingestellte Farben mit LED-Anzeige
11	Taste für manuelles RGBAW+UV mit LED-Anzeige
12	Geschwindigkeitszeit/roter Fader
13	Fade-Zeit/grüner Fader
14	Master-Dimmer/blauer Fader
15	Blitzfrequenz/bernsteinfarbener Fader
16	Weißer Dimmer/weißer Fader
17	UV-Dimmer/UV-Fader
18	Stroboskop-Taste mit LED-Anzeige
19	Verdunkelungs-Taste mit LED-Anzeige

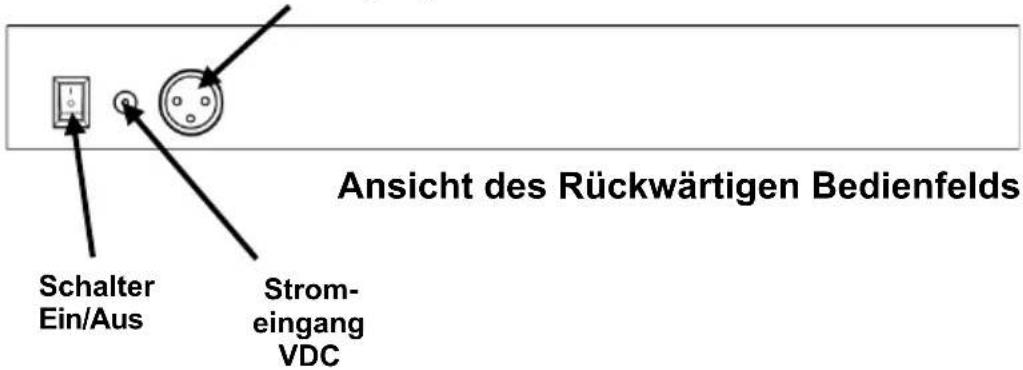

DMX Ausgang

Leistungs-aufnahme

Dieses Gerät verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, und es kann mit einer Eingangsspannung von 100~240 V AC, 50/60 Hz, und 9 bis 12 VDC, 500 mA, arbeiten.

Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlangern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz - entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Montage

Lesen Sie vor der Montage diesen Geräts die Sicherheitshinweise durch. Die Abmessungen sind zur Unterstützung bei der Befestigung unterstehend aufgeführrt.

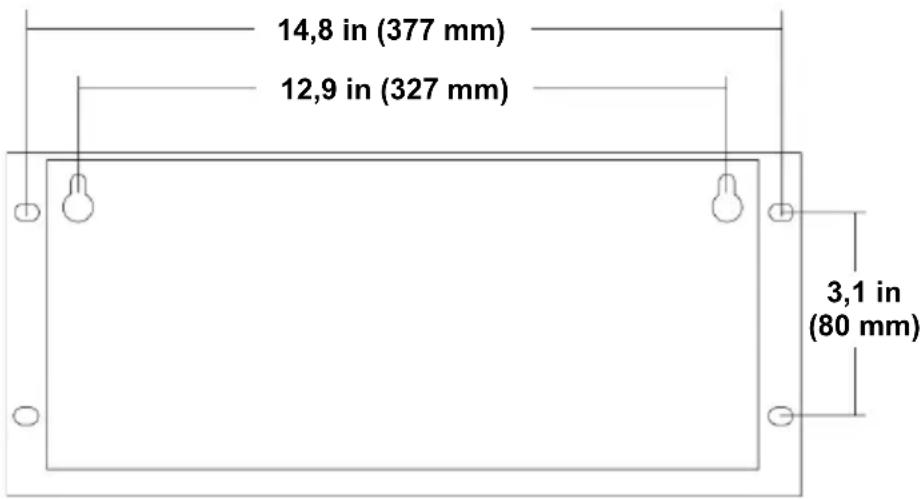

Montageansicht

Adressierung des Geräts

Der Obey 6 verwendet eine DMX-Adressierung. Die Kontrollleuchten des Steuerungsfelds mit spezifischen DMX-Adressen und die Leuchten müssen korrekt adressiert sein, damit diese vom Steuerungsfeld gesteuert werden können.

Es können mehr als eine Leuche die gleich DMX-Adresse aufweisen, darauf ist jedoch zu beachten, dass die Leuchten mit der gleichen DMX-Adresse über den gleichen Lichttyp verfügen.

Nachstehend ist eine Tabelle mit den DMX-Adressen des Obey 6 und den entsprechenden Geräteschaltflächen.

Addresse	Geräteschaltfläche
1	<FIXTURES 1>
7	<FIXTURES 2>
13	<FIXTURES 3>
19	<FIXTURES 4>
25	<FIXTURES 5>
30	<FIXTURES 6>

ControllerModus

Der Obey 6 besitzt die folgenden Betriebsmodi. Weitere Informationen zur Verwendung dieser Modi und wie jeder Modus mit anderen Modi interagiert, finden Sie im Benutzerhandbuch unter www.chauvetlighting.com.

Voreingestelle Farben

Mit den 18 Tasten für die voreingestellten Farben halten sich die jeweiligen Farben einzeln zu einem Gerät oder einer Gerätegruppe zuordnen.

Auto-Modus

Dieser Modus nutzt vorinstallierte Programme, um die Farben jeder Geräts nach dem Zufallsprinzip innerhalb der vorhandenen Farbpalette zuändern.

Chases

These voreingestellt Chases bieten mehrere Farbkombinationen, die die LEDs ein- und ausschalten; damit es scheint als wurden sich die Lichter entlang eines Bandes bewegen.

Farb-Fade

Dieses integrierte Farb-Fade-Programm erzeugt ein serialles Chase durch die Geräte 1 bis 6.

Farbmakro

These voreingestalten Farbtone sind in verschiedene Sattigungsstufen verfügbar.

Musik

Dieses Feature erzeugt eine musikgesteuerte Show mithilfe des Farb-Fade-, Auto- und Chase-Modus.

Taster/

Ein Betriebsmodus in den Farben Alles-Rot, Alles-Blau, Alles-Bernsteinfarben, Alles-Weiß oder Alles-UV kann für entsprechiche Beleuchtungsanforderungen einen stabilen Wash-Effekt oder Lichtkegel erzeugen.

Tasten für schnelle

Hinweis: Im Voreinstellungen-Modus sind dies Tasten mit einzelnen Farben.

Stroboskop-effekt

In diesen Modus werden in regelmäßigen Abständen Lichtblitze erzeugt. Diese Intervalle setzen sich durch das Bewegen des Blitzfrequenz-Faders bestimmen.

Verdunkelung

Verdunkelt alle Geräte.

Manueller RGBAW+UV-Modus

In diesen Modus können manuell ausgewählte, individuelle Farbkombinationen durch die Positionsbestimmung der Fader für die Farben Rot, Grün, Blau, Bernsteinfarben, Weiß und UV bestimmt werden.

Um in einem der Modi zu arbeiten, die die Farboptionen Bernsteinfarben, Weiß und UV bieten, muss das ausgewählte Gerät in der Lage sein,这点es entsprechende Farblicht auszustrahlen.
