OBEY6 - Controlador Chauvet - Manual de uso y guía de instrucciones gratis

Tipo de producto	Controlador DMX512
Marca	Chauvet
Modelo	OBEY6
Número de unidades controlables	6 (individualmente)
Número de canales por unidad	6 (máximo)
Protocolo de control	DMX512
Alimentación eléctrica	Fuente de alimentación externa 9–12 VCC, 500 mA
Rango de tensión de entrada	100–240 VCA, 50/60 Hz
Dimensiones aproximadas	200 × 150 × 60 mm
Peso aproximado	0,6 kg
Modos de control	Manual (RVBAm+UV), Automático, Carrusel, Fundido de color, Macro de color, Musical, Estroboscopio, Negro general
Botones de colores predefinidos	18 botones
Potenciómetros	Velocidad, Fundido, Atenuación maestro, Estroboscopio, Atenuación blanca, Atenuación UV
Entrada DMX	No (solo salida)
Salida DMX	1 x XLR 3 pines
Accesorios incluidos	Fuente de alimentación externa, manual de referencia
Uso	Solo interior (IP20)
Temperatura ambiente máxima	40 °C
Distancia de seguridad a superficies	50 cm (20 pulgadas)
Garantía	Garantía limitada (consulte las condiciones en el sitio web de Chauvet)

Preguntas frecuentes - OBEY6 Chauvet

¿Cómo configurar las direcciones DMX de los proyectores con el Obey 6?

Utilice la tabla de direcciones del manual: Fixture 1 recibe la dirección 1, Fixture 2 la dirección 7, Fixture 3 la dirección 13, etc. Ajuste cada proyector a su dirección DMX correspondiente.

¿Cómo reiniciar el Obey 6?

No hay reinicio del hardware. Para restaurar los ajustes predeterminados, apague el dispositivo, espere unos segundos y vuelva a encenderlo.

¿Cómo activar el modo musical (activación por sonido)?

Presione el botón Sonido (indicador LED). Use la rueda de sensibilidad al sonido para ajustar la reactividad. Las luces reaccionarán al ritmo de la música.

¿Cómo crear colores personalizados con los potenciómetros?

Active el modo Operación manual RVBAm+UV (botón correspondiente). Use los potenciómetros Rojo, Verde, Azul, Ámbar, Blanco y UV para crear el color deseado.

¿Cómo usar el efecto estroboscópico?

Presione el botón Estroboscopio (indicador LED). Ajuste la velocidad de parpadeo con el potenciómetro de velocidad del estroboscopio.

¿Cómo conectar varios proyectores al Obey 6?

Conecte los proyectores en cadena DMX (daisy chain) a través de los conectores XLR. Asegúrese de que cada proyector tenga una dirección DMX única dentro del rango del Obey 6 (1, 7, 13, 19, 25, 31).

¿Qué hacer si un proyector no responde a los comandos?

Verifique el cableado DMX, la dirección DMX del proyector y que el Obey 6 esté encendido. Intente reemplazar el cable DMX o probar con otro proyector.

¿Cómo limpiar el Obey 6?

Desconecte el dispositivo. Use un paño seco o ligeramente húmedo (sin productos químicos) para limpiar la carcasa. No use disolventes.

¿Cómo reemplazar el fusible del Obey 6?

Desconecte el dispositivo. Localice el portafusibles junto a la entrada de alimentación. Reemplace el fusible fundido por un fusible del mismo tipo y valor (consulte la etiqueta).

¿El Obey 6 tiene garantía?

Sí, Chauvet ofrece una garantía limitada. Consulte el sitio www.chauvetlighting.com/warranty-registration para Estados Unidos y México, o www.chauvetlighting.eu/warranty-registration para Europa.

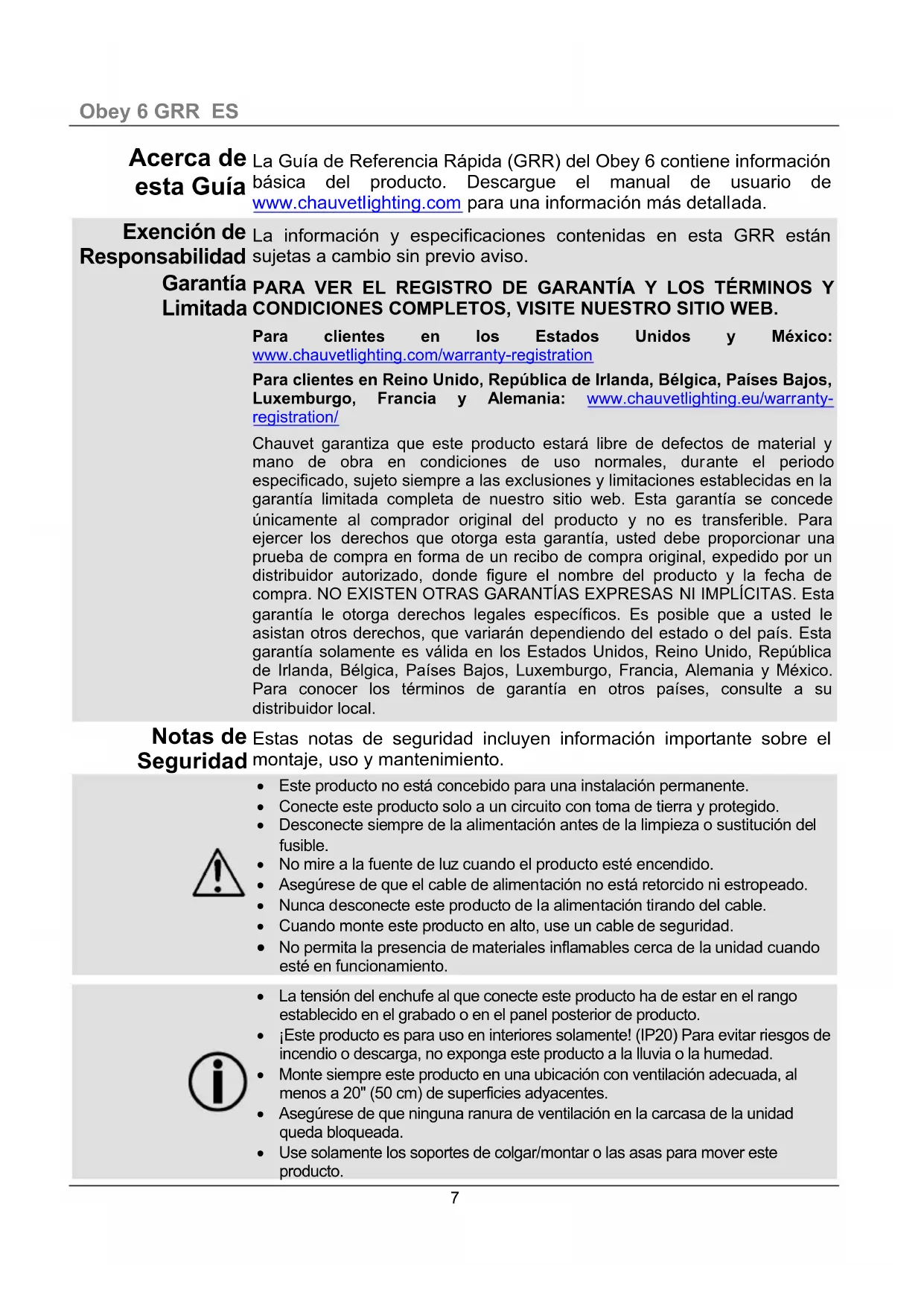

MANUAL DE USUARIO OBEY6 Chauvet

La Guía de Referencia Rápida (GRR) del Obey 6 contiene información Basics del producto. Descargue el manual de usuario de www.chauvetlighting.com para una información más detallada.

Exencion de La informacion y specifications containidas en esta GRR estan Responsabilidad susetas a cambio sin previo aviso.

Garantía PARA VER EL REGISTRO DE GARANTÍA Y LOS TÉRMINOS Y Limitada CONDICIONES COMPLETOS, VISITE NUESTRO SITIO WEB.

Para clients en los Estados Unidos y Mexico: www.chauvetlighting.com/warranty-registration

Para clients en Reino Unido, Republica de Irlanda, Bélgica, Paises Bajos, Luxemburgo, Francia y Alemania: www.chauvetlighting.eu/warranty-registration/

Chauvet garantiza que este producto está libre de defectos de material y mano de obra en conditiones de uso normales, durante el periodo spécifique, sujepto siempre a las exclusiones y limitaciones existables en la garantía limitada completa de nuestro situ web.Esta garantía se concede únicamente al comprador original del producto y no es transferible. Para ejercer los derechos que otorga esta garantía, usted debe proporcional una prueba de compra en forma de un recibo de compra original, expedido por un distribuidor autorizzato,onde figure el nombre del producto y la Fecha de compra. NO EXISTEN OTRAS GARANTías EXPRESAS NI IMPLICITAS.Esta garantía le otorga derechos legalesspecificos. Es possible que austedle asistanthers droits,que variaran dependiendo del estado o del Pais.Esta garantia solamente es valida en los Estados Unidos,Reino Unido,Republica de Irlanda,Bulgica,Paises Bajos,Luxemburgo,Francia,Alemania y Mexico. Para conocer los关键时刻 de garantía enotros paises,consulte a su distribuidor local.

Notas de Estas notas de seguridad incluyen informacion importante sobre el Seguridad montaje, uso y mantenimiento.

• Este producto no está concebido para una instalación permanente.
• Conecte este producto solo a un circuito con toma de tierra y protegido.
• Desconecte siempre de la alimentación antes de la limpieza o sustitución del fusible.
• No mire a la fuente de luz cuando el producto está encendido.
• Asegürese de que el cable de alimentación no está retorcido ni estropeado.
• Nunca desconecte este producto de la alimentacion tirando del cable.
• Cuando monte este producto en alto, use un cable de seguidad.
• No permitted a presencia de materiales inflamables circa de la unidad cuando esté en funciona.

• La tension del enchufe al que conecte este producto ha de estar en el rango establecido en el grabado o en el panel posterior de producto.
• Este producto es para uso en interiores solamente! (IP20) Para evaporar riesgos de incendio o descarga, no exponga este producto a la lluvia o la humedad.
  Monte siempre este producto en una ubicacion con ventilacion adecauda, al menos a 20" (50 cm) de superficies adyacentes.
• Asegürese de que ninguna ranura de ventilación en la carcaja de launidad queda bloqueada.

• Use solamente los soportes de colgar/montar o las asas para mover este producto.

• La maxima temperatura ambiente es de 104^ ( 40^ ). No haga funciona este producto a temperatas más altas.

• En caso de un problema grave de funciona,[2] dejanque,[3] dejanque inmediamente.
• No abra este producto. No contiene piezas reparables por el usuario
• Para evaporar un desgaste innecesario y alargar su vida efectivo, disconecte complemente el producto de la alimentacion, mediante el interruptor o desenchufandolo, durante los periodos en los que no se use.

Contacto

Fuera de EE. UU., Reino Unido, Irlanda, Benelux, Francia, Alemania o Mexicopongase en contacto con su distribuidor para solicitar asistencia o devolver el producto. Visit www.chauvetlighting.com para informacion de contacto.

Queva

Obey 6

• Guía de Referencia Rápida

Incluido

• Fuente de alimentación externa

Para Empezar

Desembale su Obey 6 asegürese de que ha recibo todas las partes en buen estado. Si la caja o los componentes parecen danados, notificueselo al transportista inmediamente, no a Chauvet.

Descripción del Producto

El Obey 6 es un controlador universal DMX-512 compacto, ideal para dispositivos LED. Controle hasta 6 dispositivos independentes con hasta 6 canales por disposativo. Los botones de color predefinido le permiten seleccionar-colored al vuelo rápida y fácilmente Los botones rápidos de color le permitenañadir fácilmente efectos en capas. Las options de reproducción incluyen RGBAW+UV manual, modo automatístico, modo activo por sonido, secuencias, macros de color, fade de color y retardo del fade de color. Aumente el control con la sensibilitidad al audio ajustable y efectos estroboscopio y blackout.

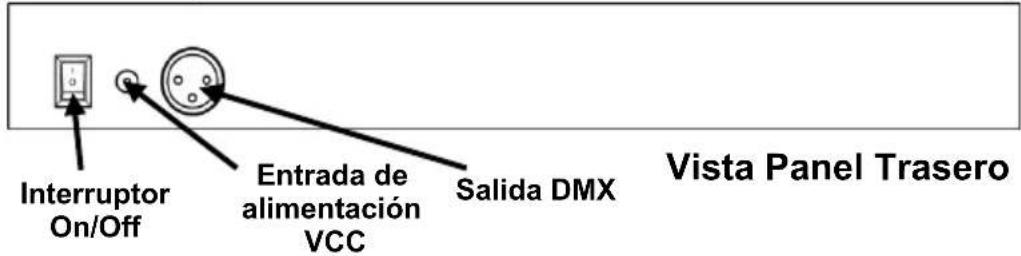

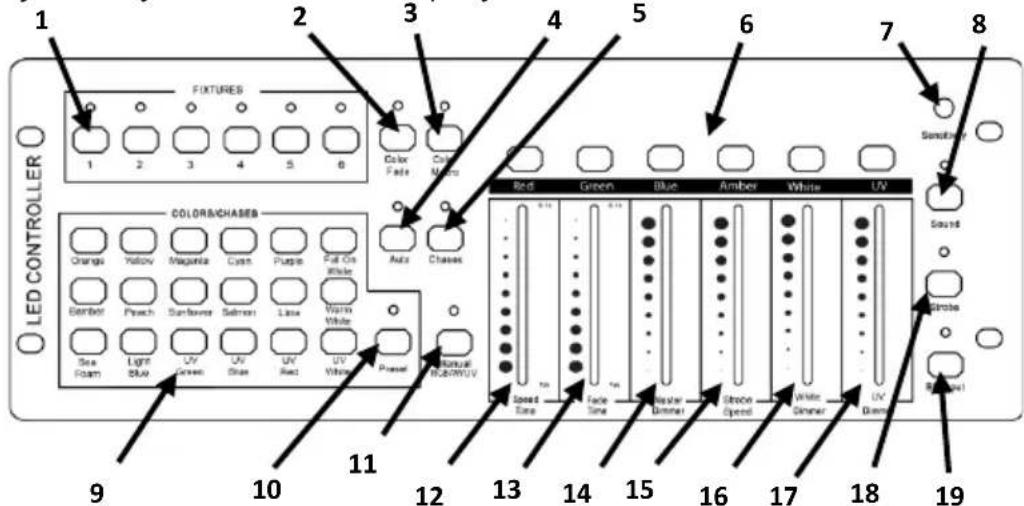

Visión General del Producto

Elemento	Botón o deslizador
1	Botones de selección del dispositalo con LEDs indicadores
2	Botón de fade de color con LED indicator
3	Botón de macro de color con LED indicator
4	Botón automatístico con LED indicator
5	Botón automatístico con LED indicator
6	Botones temporales/Botones de color rápido
7	Mando de ajuste de la sensibilitad al sonido
8	Botón de sonido con LED indicator
9	Colores preconfigurados/Secuencias
10	Botón de colores preconfigurados con LED indicator
11	Botón RGBAW+UV manual con LED indicator
12	Deslizador de tiempo de velocidad/rojo
13	Deslizador de tiempo de fade/verde
14	Deslizador de atenuador master/azul
15	Deslizador de velocidad de estroboscopio/ámbar
16	Deslizador de atenuador blanco/blanco
17	Deslizador de atenuador UV/UV
18	Botón de estroboscopio con LED indicator
19	Botón de blackout con LED indicator

Alimentación

Este producto tiene una fuente de alimentacion externa con detectacion automatica que pueda functionar con un rango de tension de entrada de 100 a 240 VCA, 50 / 60Hz ;的功能a de 9 a 12 VCC, 500~mA

Paraatarundesignasteinnecesarioyalargar su vidautil, desconnectecomplementeel productode la alimentacion, mediatele interruptor odesenchufandolo,durante los periodos enlos que no se use.

Montaje Antes de montar este producto, lea las notas de seguridad. Las dimensiones para montaje estan incluidas aqui para poder a la instalacion.

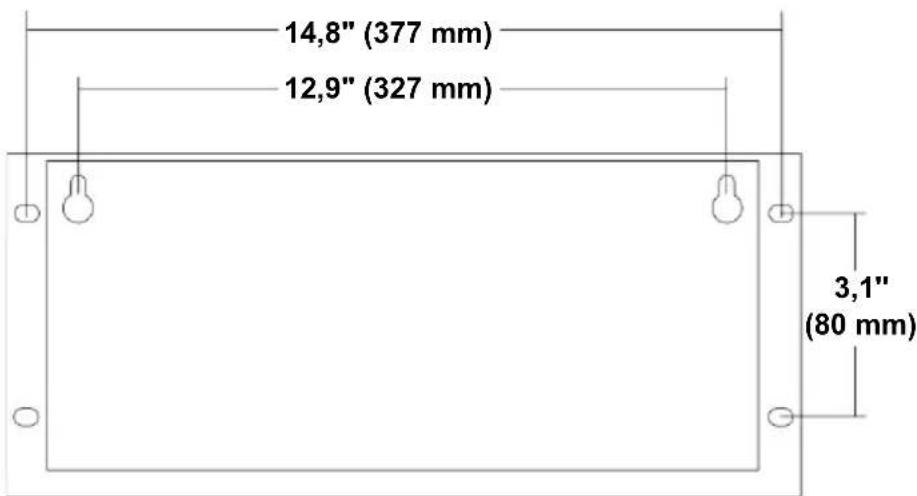

Diagrama de Montaje

Asignación de Dirección al Dispositivo

El Obey 6 utilizes direcciones DMX. El panel controla las luces con direcciones DMXesionas y estas direcciones han de asignarse correctamente a las luces para que el panel las controle.

Más de una luz puede tener laquia dirección DMX, pero las luces con laquia dirección DMX tienen que ser el mismo tipo de luz. Abajo aparece un gráficoamente las direcciones DMX del Obey 6 y los botones del dispositivo correspondientes.

Dirección	Botón del Dispositivo
1	<FIXTURES 1>
7	<FIXTURES 2>
13	<FIXTURES 3>
19	<FIXTURES 4>
25	<FIXTURES 5>
30	<FIXTURES 6>

Modos de Controlador

El Obey 6iene los发展模式 de funciona bajo su nombre. Para instrucciones detalladas de como usar这些东西 y como interactúa cada modo con losotros, lea el manual de usuario disponible desde www.chauvetlighting.com.

Colores Los 18 botones de colores preconfigurados asignan un color a cada Preconfigurados dispositivo o grupo de dispositivos con direccion.

Auto Este modo usa un programa integrado paraATTERcada dispositivo independiente entre colores aleatorios.

Secuencias Estas secuencias preconfiguradas.Ofrecen combinaciones de color que encienden y apagan los LEDs@clicamente, de modo que las luces parecen moverse por una linea.

Fade de Color Este programa integrado defade de color create una secuencia en series a工程技术 de los dispositivos 1-6.

Macros de Las macros de color preconfiguradas tienen intensidades variables. Color

Sound This function creates an expectáculo activado por sonido usingo los发展模式 Fade de color, Automático y Secuencia.

Colores Uno modo de funciona todo rojo, todo verde, todo azul, todo blanco o todo UV pueda create un bazo de luz estable o un punto de luz para distinguas necessities de iluminacion.

Note: Cuando se está en modo Preconfigurado,这些东西 son botones de un solo color.

Estroboscopio Este modo produce flashes de luz a intervalos regulares. Estos intervalos se determinan moviendo el deslizardo de velocidad del atenuador.

Blackout Pone todos los dispositivos oscurdad.

RGBAW+UV Configure este modo para usar una combinacion de color personalizada manualmente, determinada por la posicion de los deslizadores rojo, verde, azul, ambar, blanco y UV.

Para hacer funciona cualesera de los modos que-ofrecen options de color ambar, blanco o UV, el disposito seleccionado deben ser capaz de emitir la luz del color correspondiente.
