Tipo di prodotto	Controller DMX512
Marca	Chauvet
Modello	OBEY6
Numero di unità controllabili	6 (individualmente)
Numero di canali per unità	6 (massimo)
Protocollo di controllo	DMX512
Alimentazione elettrica	Alimentatore esterno 9–12 VCC, 500 mA
Intervallo di tensione di ingresso	100–240 VAC, 50/60 Hz
Dimensioni approssimative	200 × 150 × 60 mm
Peso approssimativo	0,6 kg
Modalità di controllo	Manuale (RGBAm+UV), Automatico, Inseguimento, Dissolvenza colore, Macro colore, Musicale, Stroboscopio, Nero generale
Pulsanti di colori predefiniti	18 pulsanti
Potenziometri	Velocità, Dissolvenza, Master dimmer, Stroboscopio, Dimmer bianco, Dimmer UV
Ingresso DMX	No (solo uscita)
Uscita DMX	1 x XLR 3 poli
Accessori inclusi	Alimentatore esterno, manuale di riferimento
Utilizzo	Solo per interni (IP20)
Temperatura ambiente massima	40 °C
Distanza di sicurezza dalle superfici	50 cm (20 pollici)
Garanzia	Garanzia limitata (vedere condizioni sul sito Chauvet)

Domande frequenti - OBEY6 Chauvet

Come configurare gli indirizzi DMX dei proiettori con l'Obey 6?

Utilizzare la tabella degli indirizzi del manuale: Fixture 1 riceve l'indirizzo 1, Fixture 2 l'indirizzo 7, Fixture 3 l'indirizzo 13, ecc. Impostare ogni proiettore sul proprio indirizzo DMX corrispondente.

Come resettare l'Obey 6?

Non esiste un reset hardware. Per ripristinare le impostazioni predefinite, spegnere l'apparecchio, attendere qualche secondo, quindi riaccenderlo.

Come attivare la modalità musicale (attivazione sonora)?

Premere il pulsante Son (spia LED). Utilizzare la manopola di sensibilità al suono per regolare la reattività. Le luci reagiranno al ritmo della musica.

Come creare colori personalizzati con i potenziometri?

Attivare la modalità Operazione manuale RGBAm+UV (pulsante corrispondente). Utilizzare i potenziometri Rosso, Verde, Blu, Ambra, Bianco e UV per creare il colore desiderato.

Come utilizzare l'effetto stroboscopio?

Premere il pulsante Stroboscopio (spia LED). Regolare la velocità di lampeggio con il potenziometro di velocità dello stroboscopio.

Come collegare più proiettori all'Obey 6?

Collegare i proiettori in catena DMX (daisy chain) tramite i connettori XLR. Assicurarsi che ogni proiettore abbia un indirizzo DMX unico nell'intervallo dell'Obey 6 (1, 7, 13, 19, 25, 31).

Cosa fare se un proiettore non risponde ai comandi?

Verificare il cablaggio DMX, l'indirizzo DMX del proiettore e che l'Obey 6 sia acceso. Provare a sostituire il cavo DMX o a testare su un altro proiettore.

Come pulire l'Obey 6?

Scollegare l'apparecchio. Utilizzare un panno asciutto o leggermente umido (senza prodotti chimici) per pulire la custodia. Non utilizzare solventi.

Come sostituire il fusibile dell'Obey 6?

Scollegare l'apparecchio. Individuare il portafusibili accanto all'ingresso di alimentazione. Sostituire il fusibile bruciato con un fusibile dello stesso tipo e valore (vedere etichetta).

L'Obey 6 è garantito?

Sì, Chauvet offre una garanzia limitata. Consultare il sito www.chauvetlighting.com/warranty-registration per Stati Uniti e Messico, o www.chauvetlighting.eu/warranty-registration per l'Europa.

MANUALE UTENTE OBEY6 Chauvet

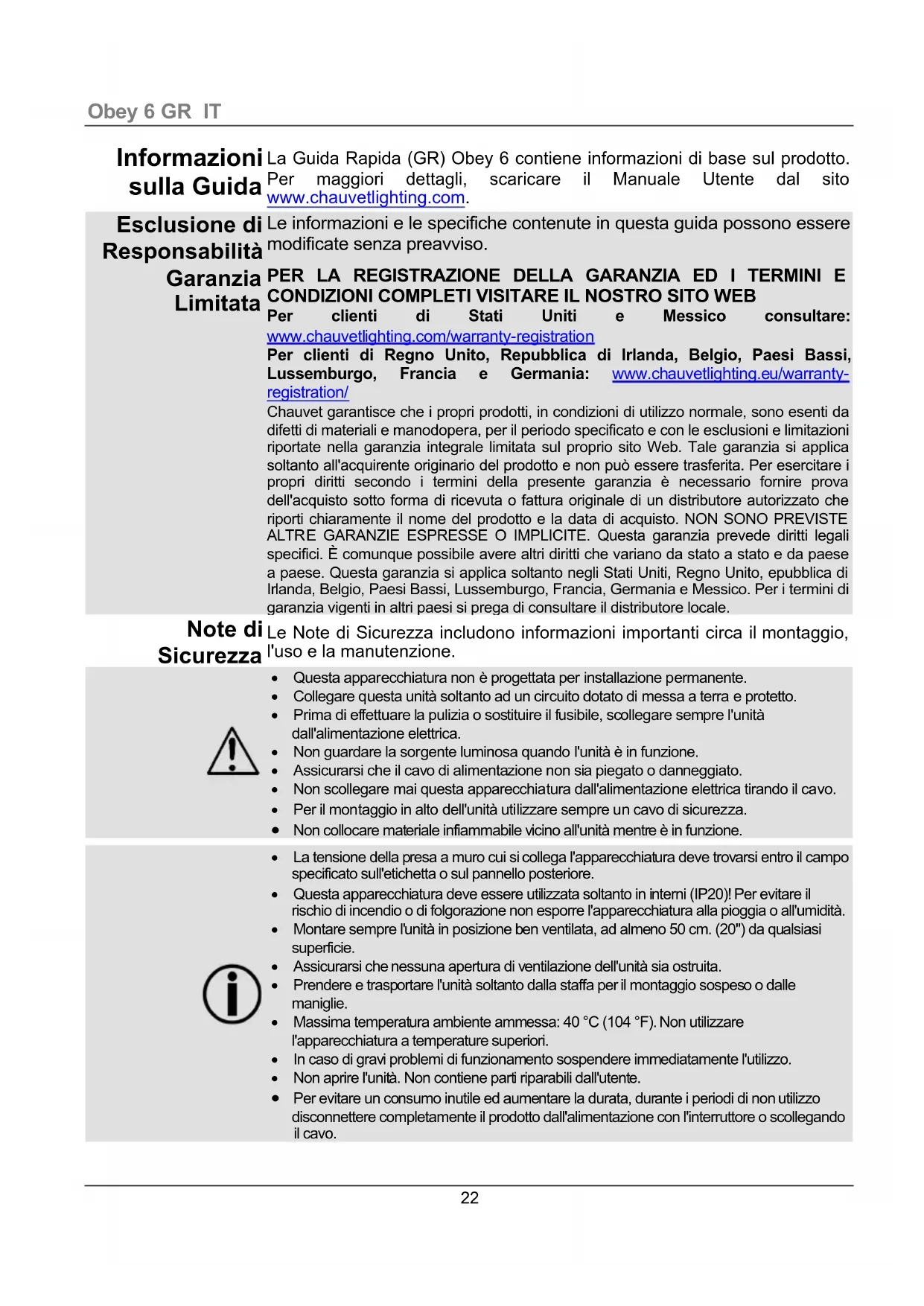

Informazioni La Guida Rapida (GR) Obey 6 contiene informazioni di base sul prodotto. sulla Guida Per maggiori dettagli, scaricare il Manuale Utente dal除去 www.chauvetlighting.com.

Esclusione di Le informazioni e le specifiche contenate in questa guida possono essere Responsabilità modificate alla preavviso.

Garanzia PER LA REGISTRAZIONE DELLA GARANZIA ED I TERMINI E Limitata CONDITIONSI COMPLETI VISITARE IL NOSTRO SITO WEB

Per clienti di Stati Uniti e Messico consultare: www.chauvetlighting.com/warranty-registration

Per clienti di Regno Unito, Repubblica di Irlanda, Belgio, Paesi Bassi, Lussemburgo, Francia e Germania: www.chauvetlighting.eu/warranty-registration/

Chauvet garantisce che i propri prodotti, in condizioni di utilizzo normale, sono esenti da difetti di materiali e manodopera, per il periodo specificato e con le esclusioni e limitazioni riportate nella garanzia integrale limitata sul proprioerto Web. Tale garanzia si applica soltanto all'acquirente originario del prodotto e non può essere trasferita. Per esercitare i propri diritti secondo i termini della presente garanzia è necessario fornire provada dell'acquisto quello formà di ricevuta o fattura originale di un distributore autorizzato che riporti chiaramente il nome del prodotto e la data di acquisto. NON SONO PREVISTE ALTRE GARANZIE ESPRESSE O IMPLICITE. Questa garanzia prevede diritti legali specifici. É comunique possibile averere altri diritti che variano da stato a stato e da paese a paese. Questa garanzia si applica soltanto negli Stati Uniti, Regno Unito, epubblica di Irlanda, Belgio, Paesi Bassi, Lussemburgo, Francia, Germania e Messico. Per i termini di garanzia vigenti in altri paesi si prega di consultare il distributore locale.

Note di Le Note di Sicurezza includono informazioni importanti circa il montaggio, Sicurezza l'uso e la manutenzione.

• Questa apparecchiatura non è progettata per installazione permanente.
• Collegare esta unità soltanto ad un circuito dotato di messa a terra e protetto.
• Prima di effettuare la pulizia o sostuire il fusibile, scollegare sempre l'unità dall'alimentazione elettrica.
• Non guardare la sorgente luminosa quando l'unità è in funzione.
  Assicurarsi che il cavo di alimentazione non sia piegato o danneggiato.
  Non scollegare mai esta apparecchiatura dall'alimentazione elettrica tirando il cavo.
  Per il montaggio in alto dell'unità utilizzare sempre un cavo di sicurezza.
  Non collocare materiale inflammabile vicino all'unità nelle funzione.

• La tensione della presa a muro cui si collega l'apparecchiatura deve trovarsi entro il campo specificato sull'etichetta o sul pannello posteriore.
• Questa apparecchiatura deve essere utilizzata soltanto in interni (IP20)! Per evitare il rischio di incendio o di folgorazione non esporre l'apparecchiatura alla pioggia o all'umidità.
• Montare sempre l'unità in posizione ben ventilata, ad almeno 50 cm. (20") da qualsiasi superficie.
  Assicurarsi che nessuna aperture di ventilazione dell'unità sa ostruita.
• Prendere e trasportare l'unità soltanto alla staffa per il montaggio sospeso o dalle maniglie.
• Massima temperatura ambiente ammessa: 40^ (104°F). Nonutilizzare l'apparecchiatura a temperature superiore.
• In caso di gravi problemi di funzionamento sospendere immediamente l'utilizzo.
  Non aprire l'unità. Non contiene parti riparabili dall'utente.
• Per evitare un consumo inutilie ed augmentare la durata, durante i periodi di non utilizzato disconnettre completeness il prodotto dall'alimentazione con l'interrottore o scollegando il cavo.

Contatti

Per richiedere assistenza o restituire l'apparecchiatura, al di fuori di Stati Uniti, Regno Unito, Irlanda, Benelux, Francia, Germania, o Messico contattare il distributore locale. Per informazioni sui contatti, visitare il site Web www.chauvetlighting.com.

Che Cosa è

Obey 6

Guida Rapida

Incluso

• Alimentazione esterna

Per Iniziare

Disimballare Obey 6 ed accertarsi di aver ricevuto tutti i componenti integri. Se l'imballo appeare danneggiato, farlo immediatamente presente al trasportatore e non a Chauvet.

Descrizione del Prodotto

Obey 6 è un controller DMX-512 universale e compatto, ideale per apparecchiature a LED. In grado di controllare sono a 6 apparecchiature, con un massimo di 6 canali ciascuna. I pulsanti colore preimpostati permettono una selezione "al volo", rapida ed efficente dei colori. I pulsanti colore rapidi consentono la creazione di effetti stratificati. Le opzioni di Playback includono RGBAW+UV manuale, modalità automatica e Attivazione sonora, Chase, Macro colore, Dissolventa colore e Dissolventa colore ridartata. Controllo migliorato grazie alla sensibilità audio,agli effetti stroboscopio e blackout regolabili.

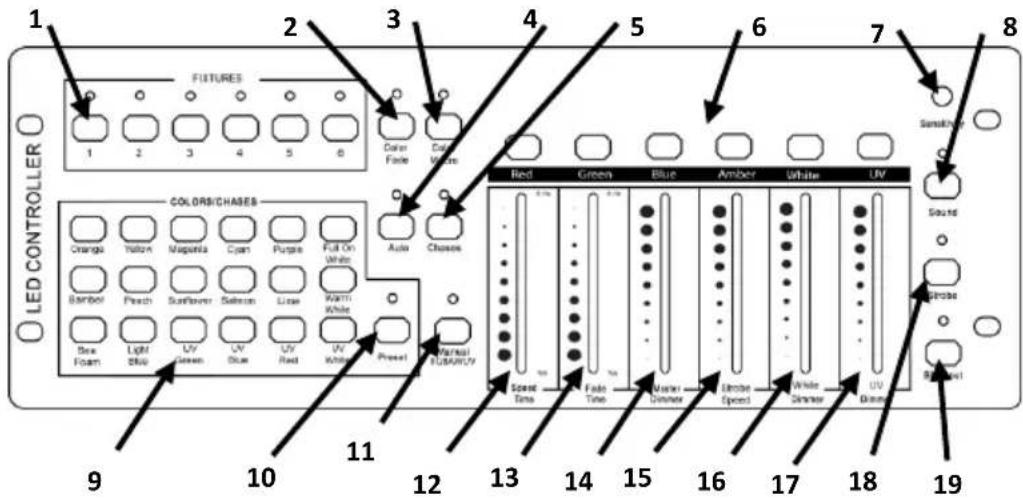

Informazioni Generali

Voce	Pulsante o fader
1	Pulsanti di selezione dell'apparecchiatura con indicatori a LED.
2	Pulsante Dissolvenza colore conindicatore a LED.
3	Pulsante Macro colore conindicatore a LED.
4	Pulsante Auto conindicatore a LED.
5	Pulsante Chase conindicatore a LED.
6	Pulsanti temporanei/Pulsanti colore rapidi
7	Manopola di regolazione Sensibilità sonora
8	Pulsante Sound conindicatore a LED.
9	Colori preimpostati/Chase
10	Pulsante colori preimpostati conindicatore a LED.
11	Pulsante RGBAW+UV manuale conindicatore a LED.
12	Tempo di velocità/fader Rosso
13	Tempo di Dissolvenza/fader Verde
14	Dimmer master/fader Blu
15	Velocità stroboscopio/fader Ambra
16	Dimmer Bianco/fader Bianco
17	Dimmer UV/fader UV
18	Pulsante stroboscopio conindicatore a LED.
19	Pulsante blackout conindicatore a LED.

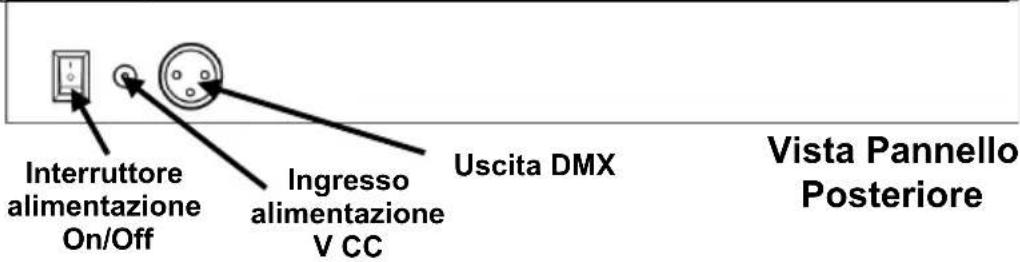

Alimentazione

Questa apparecchiatura è dotata di alimentatore esterno a commutazione automatica con tensione in ingresso di 100~240 V CA -50/60 Hz; funzione a 9~12 V CC, 500 mA.

Per evitare un consumo inutile ed augmentare la durata, durante i periodi di non utilizzo disconnettere completeness il prodotto dall'alimentazione con l'interruttore o scollegando il cavo.

Montaggio

Prima di montare l'unità, leggere le Note di Sicurezza. Le dimensioni per il montaggio sono incluse come ausilio all'infallazione.

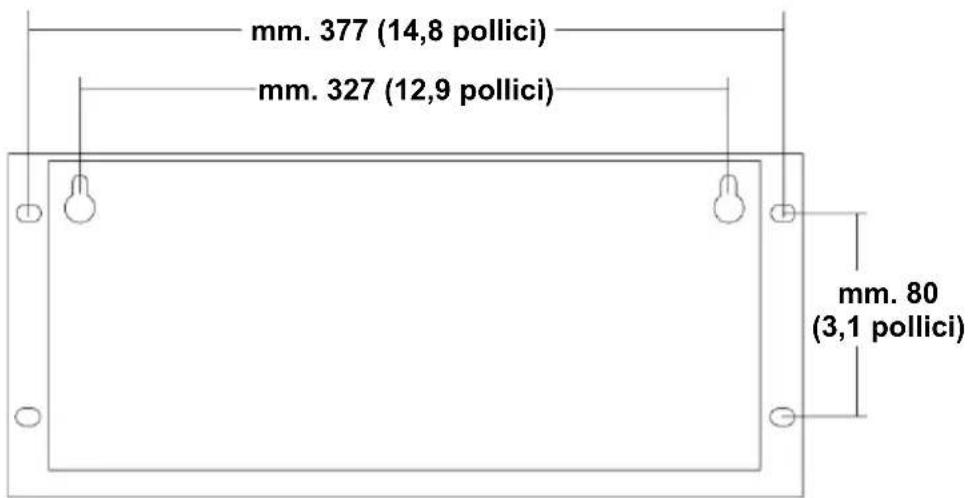

Schema di Montaggio

Indirizzato Obey 6 utilizza l'indirizzato DMX. Le luci vengono controllate Apparecchiatura tramite il pannello con indirizzi DMX specifici che devono essere correttamente impostati.

Più luci possono averere lo stesso indirizzo DMX, ma tali luci devono essere dello stesso tipo.

Di seguito uno schema degli indirizzi DMX Obey 6 con i corrispetti pulsanti apparecchiatura.

Indirizzo	Pulsante Apparecchiatura
1	<FIXTURES 1>
7	<FIXTURES 2>
13	<FIXTURES 3>
19	<FIXTURES 4>
25	<FIXTURES 5>
30	<FIXTURES 6>

Modalità del Controller Obey 6 ha le seguenti modalità di funzionamento. Per le istruzioni dettagliate su come utilizzato tali modalità e su come ciascuna interagisce con le altre, leggere il Manuale Utente disponibile sul除去 www.chauvetlighting.com.

Colori I 18 pulsanti di colore preimpostato assegnano un colore a ciascuna Preimpostati apparatuscchiatura (o gruppo di apparecchiature) con indirizzo.

Automatica Questa modalità utilizza i programmi integrati per variare in modo indipendente i colori di ciascuna apparecchiatura in modo casuale.

Chase Le Chase preimpostate offrono diverse combinazioni di colore che accendono e spengono ciclicamente i LED in modo tale che la luce sembi muoversi lungo una linea.

Dissolvenza Il programma di Dissolvenza colore preimpostato crea una chase Colore seriale tramite le apparecchiature 1-6.

Macro Colore Sono preimpostate, con intensità variabili.

Sound Questa caratteristica crea uno show con Attivazione sonora utilizzando le modalità Dissolvenza colore, Auto e Chase.

Colori Modalità di funzionamento tutto-Rosso, tutto-Verde, tutto-Ambra o tutto-Bianco in grado di create una luce 'wash' stabile o uno spot a seconda delle necessità variabili di illuminazione.

In modalità preimpostata, sono pulsanti di colore singolo.

Stroboscopio Questa modalità produce lampi di luce ad intervalli regolari determinati dallo spostamento del fader di velocità dello strobo.

Blackout Oscura toutes le apparecchiature.

RGBAW+UV Impostare questa modalità per utilizzare una combinazione di colori personalizzata, determinata alla posizione dei fader Rosso, Verde, Blu, Ambra e Bianco e UV.

Per attivare una qualsiasi delle modalità che comprenda le opzioni di colore Ambra, Bianco o UV, è necessario che l'apparecchiatura sia in grado di proiettre la corrispondente luce colorata.
