Tipo di prodotto	Controller DMX
Marca	Chauvet
Modello	Data Stream 8
Numero di porte di uscita DMX	8
Ingressi DMX	2 (A e B) con selettore di ingresso
Alimentazione	100-240 V CA, 50/60 Hz (alimentatore universale)
Fusibile	Sostituibile, stesso tipo e amperaggio
Montaggio	In sospensione (con cavo di sicurezza) o a rack
Indicatori	Spie di alimentazione e segnale, indicatore di assegnazione porta uscita DMX
Temperatura ambiente massima	40 °C (104 °F)
Protezione	IP20, solo per uso interno
Manutenzione	Scollegare prima della pulizia; non ostruire le fessure di ventilazione
Parti di ricambio	Cavo di alimentazione, fusibile
Documenti forniti	Manuale di riferimento, scheda di garanzia

Domande frequenti - Data Stream 8 Chauvet

Come collegare il Data Stream 8 a un controller DMX?

Utilizzare uno dei due ingressi DMX (A o B) e selezionarlo con il commutatore di ingresso. Collegare la console DMX tramite un cavo XLR a 5 pin (o 3 pin con adattatore).

Che tipo di alimentazione richiede il Data Stream 8?

Funziona con un alimentatore universale da 100 a 240 V CA, 50/60 Hz. Collegarlo a una presa di corrente protetta e con messa a terra.

Come sostituire il fusibile del Data Stream 8?

Scollegare l'apparecchio, utilizzare un cacciavite a testa piatta per aprire il portafusibile, rimuovere il fusibile bruciato e sostituirlo con uno dello stesso tipo e amperaggio. Richiudere e ricollegare.

Si può montare il Data Stream 8 in sospensione?

Sì, è previsto per il montaggio in sospensione con un cavo di sicurezza e un clip di fissaggio. Assicurarsi di utilizzare un punto di ancoraggio solido.

Quanti apparecchi può controllare il Data Stream 8?

Ciascuna delle 8 porte di uscita DMX può indirizzare una catena DMX separata. Il numero totale di apparecchi dipende dal consumo di indirizzi DMX; teoricamente fino a 32 dispositivi per porta (512 indirizzi per universo).

Il Data Stream 8 è compatibile con i dimmer?

No, non collegare mai questo prodotto a un dimmer o a un reostato. Utilizzare solo una presa di corrente diretta.

Cosa fare se l'apparecchio non si accende?

Verificare prima il cavo di alimentazione e la presa. Se non funziona, il fusibile potrebbe essere bruciato. Sostituirlo come indicato nel manuale. Se il problema persiste, contattare l'assistenza Chauvet.

Come configurare le assegnazioni delle porte di uscita DMX?

Utilizzare i commutatori di banco di assegnazione manuale sul pannello posteriore per assegnare ogni porta a un universo DMX. La spia indicatrice conferma l'assegnazione.

Si può usare il Data Stream 8 all'esterno?

No, questo apparecchio è progettato solo per uso interno (IP20). Non esporlo a pioggia o umidità.

Dove trovare il manuale utente completo?

Il manuale di riferimento è fornito nella confezione. Per informazioni più dettagliate, scaricare il manuale completo su www.chauvetdj.com.

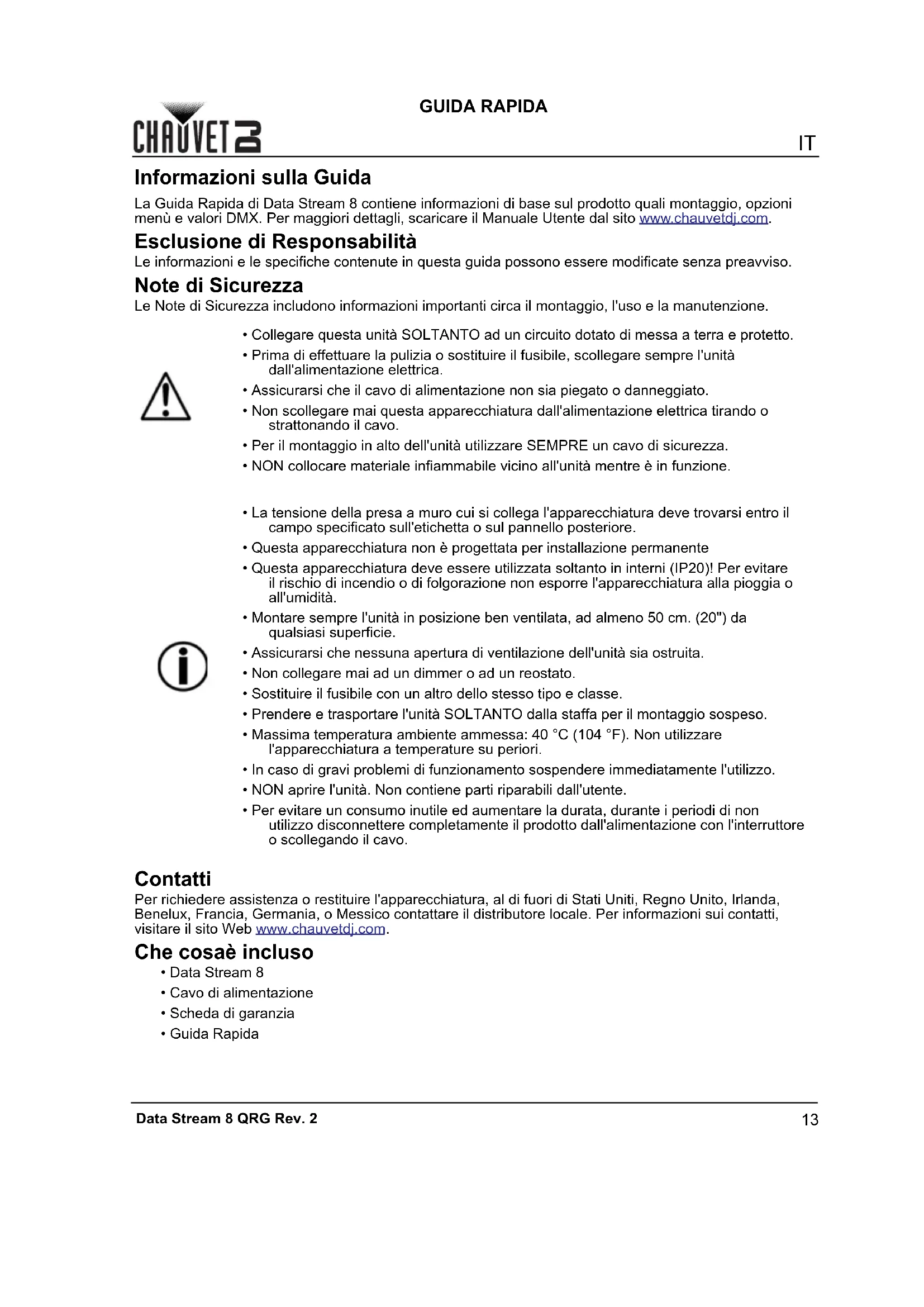

MANUALE UTENTE Data Stream 8 Chauvet

Informazioni sulla Guida

La Guida Rapida di Data Stream 8 contiene informazioni di base sul prodotto quali montaggio, opzioni menù e valori DMX. Per maggiori dettagli, scaricare il Manuale Utente dal sito www.chauvetdj.com.

Esclusione di Responsabilità

Le informazioni e le specifiche contenute in questa guida possono essere modificate senza preavviso.

Note di Sicurezza

Le Note di Sicurezza includono informazioni importanti circa il montaggio, l'uso e la manutenzione.

- Collegare questa unità SOLTANTO ad un circuito dotato di messa a terra e protetto.

- Prima di effettuare la pulizia o sostituire il fusibile, scollegare sempre l'unità dall'alimentazione elettrica.

- Assicurarsi che il cavo di alimentazione non sia piegato o danneggiato.

- Non scollegare mai questa apparecchiatura dall'alimentazione elettrica tirando o strattonando il cavo.

- Per il montaggio in alto dell'unità utilizzare SEMPRE un cavo di sicurezza.

- NON collocare materiale infiammabile vicino all'unità mentre è in funzione.

- La tensione della presa a muro cui si collega l'apparecchiatura deve trovarsi entro il campo specificato sull'etichetta o sul pannello posteriore.

- Questa apparecchiatura non è progettata per installazione permanente

- Questa apparecchiatura deve essere utilizzata soltanto in interni (IP20)! Per evitare il rischio di incendio o di folgorazione non esporre l'apparecchiatura alla pioggia o all'umidità.

- Montare sempre l'unità in posizione ben ventilata, ad almeno 50 cm. (20") da qualsiasi superficie.

- Assicurarsi che nessuna apertura di ventilazione dell'unità sia ostruita.

- Non collegare mai ad un dimmer o ad un reostato.

- Sostituire il fusibile con un altro dello stesso tipo e classe.

- Prendere e trasportare l'unità SOLTANTO dalla staffa per il montaggio sospeso.

- Massima temperatura ambiente ammessa: 40 °C (104 °F). Non utilizzare l'apparecchiatura a temperature su periori.

- In caso di gravi problemi di funzionamento sospendere immediatamente l'utilizzo.

- NON aprire l'unità. Non contiene parti riparabili dall'utente.

- Per evitare un consumo inutile ed aumentare la durata, durante i periodi di non utilizzo disconnettere completamente il prodotto dall'alimentazione con l'interruttore o scollegando il cavo.

Contatti

Per richiedere assistenza o restituire l'apparecchiatura, al di fuori di Stati Uniti, Regno Unito, Irlanda, Benelux, Francia, Germania, o Messico contattare il distributore locale. Per informazioni sui contatti, visitare il sito Web www.chauvetdj.com.

Che cosaè incluso

• Data Stream 8
  • Cavo di alimentazione
• Scheda di garanzia
• Guida Rapida

Per iniziare

Disimballare Data Stream 8 ed accertarsi di aver ricevuto tutti i componenti integri. Se l'imballo appare danneggiato, farlo immediatamente presente al trasportatore e non a Chauvet.

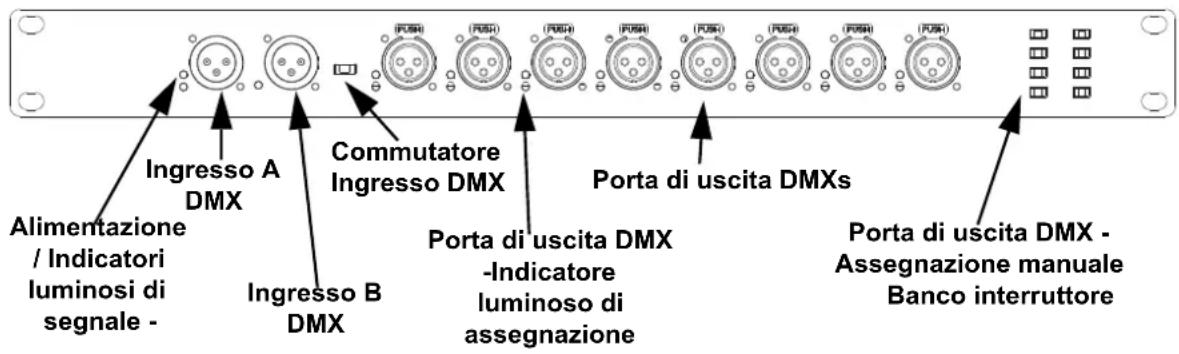

Informazioni generali

Alimentazione Fusibile Anello di sicurezza

Ingresso A DMX Commutatore Ingresso DMX Porta di uscita DMXs Alimentazione / Indicatori luminosi di segnale - Ingresso B DMX Porta di uscita DMX -Indicatore luminoso di assegnazione Porta di uscita DMX - Assegnazione manuale Banco interruttore

Alimentazione CA

Questa apparecchiatura è dotata di alimentatore a commutazione automatica con tensione in ingresso di 100\~240 V CC - 50/60 Hz.

Per evitarne l'eccessiva usura e migliorarne la durata nel tempo, scollegare l'unità dalla presa elettrica o disattivare l'alimentazione tramite l'apposito interruttore, se inutilizzata per lunghi periodi.

Sostituzione fusibile

1. Scollegare l'alimentazione elettrica dall'unità.
2. Inserire la punta di un giravite a testa piatta nella fessura dell'alloggiamento del fusibile.
3. Rimuovere dall'alloggiamento il cappellotto di sicurezza.
4. Rimuovere il fusibile bruciato dalla clip sulla parte anteriore del cappellotto di sicurezza e sostituirlo con uno identico.
5. Reinserire il portafusibile e ricollegare l'alimentazione elettrica.

Montaggio

Prima di montare l'unità, leggere le Note di Sicurezza

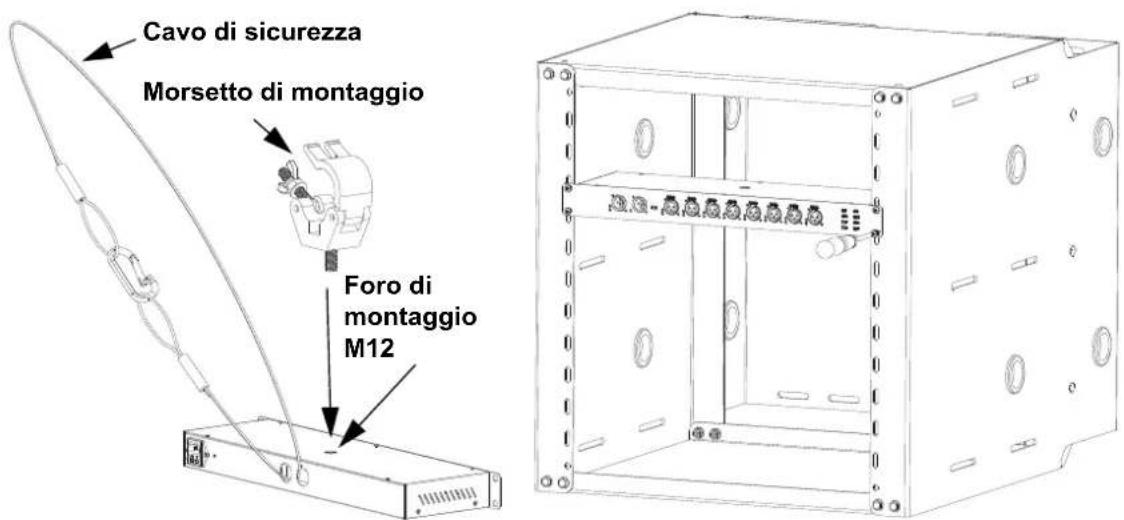

Schema di montaggio

Cavo di sicurezza Morsetto di montaggio Foro di montaggio M12

Montaggio Sopraelevato Montaggio su rack

Collegamento DMX

Data Stream 8 può funzionare con un controller DMX. Le istruzioni per il collegamento e la configurazione di questa unità sono contenute nel Manuale Utente. Se non si ha familiarità con il DMX, o con la configurazione DIP-switch, scaricare DMX Primer dal sito www.chauvetdj.com
