Tipo de producto	Controlador DMX
Marca	Chauvet
Modelo	Data Stream 8
Número de puertos de salida DMX	8
Entradas DMX	2 (A y B) con conmutador de selección
Alimentación	100-240 V CA, 50/60 Hz (alimentación universal)
Fusible	Reemplazable, mismo tipo y amperaje
Montaje	En altura (con cable de seguridad) o en rack
Indicadores	Luces de alimentación y señal, indicador de asignación de puerto de salida DMX
Temperatura ambiente máxima	40 °C (104 °F)
Protección	IP20, uso interior únicamente
Mantenimiento	Desconectar antes de limpiar; no obstruir las ranuras de ventilación
Piezas de repuesto	Cable de alimentación, fusible
Documentos proporcionados	Manual de referencia, hoja de garantía

Preguntas frecuentes - Data Stream 8 Chauvet

¿Cómo conectar el Data Stream 8 a un controlador DMX?

Use una de las dos entradas DMX (A o B) y selecciónela con el conmutador de entrada. Conecte su consola DMX mediante un cable XLR de 5 pines (o 3 pines según adaptador).

¿Qué tipo de alimentación necesita el Data Stream 8?

Funciona con una alimentación universal de 100 a 240 V CA, 50/60 Hz. Enchúfelo a una toma de corriente protegida y conectada a tierra.

¿Cómo reemplazar el fusible del Data Stream 8?

Desconecte el aparato, use un destornillador plano para abrir el portafusibles, retire el fusible fundido y reemplácelo por uno del mismo tipo y amperaje. Cierre y vuelva a conectar.

¿Se puede montar el Data Stream 8 en altura?

Sí, está diseñado para montaje en altura con un cable de seguridad y un clip de fijación. Asegúrese de usar un punto de anclaje sólido.

¿Cuántos luminarios puede controlar el Data Stream 8?

Cada uno de los 8 puertos de salida DMX puede direccionar una cadena DMX independiente. El número total de luminarios depende de su consumo de direcciones DMX; teóricamente hasta 32 dispositivos por puerto (512 direcciones por universo).

¿El Data Stream 8 es compatible con atenuadores?

No, nunca conecte este producto a un atenuador o reóstato. Use únicamente una toma de corriente directa.

¿Qué hacer si el aparato no enciende?

Verifique primero el cable de alimentación y la toma. Si nada funciona, el fusible puede estar fundido. Reemplácelo como se indica en el manual. Si el problema persiste, contacte al soporte de Chauvet.

¿Cómo configurar las asignaciones de los puertos de salida DMX?

Use los conmutadores de bancos de asignación manual en el panel trasero para asignar cada puerto a un universo DMX. El indicador luminoso confirma la asignación.

¿Se puede usar el Data Stream 8 en exteriores?

No, este aparato está diseñado solo para uso interior (IP20). No lo exponga a la lluvia ni a la humedad.

¿Dónde encontrar el manual de usuario completo?

El manual de referencia se incluye en el embalaje. Para información más detallada, descargue el manual completo en www.chauvetdj.com.

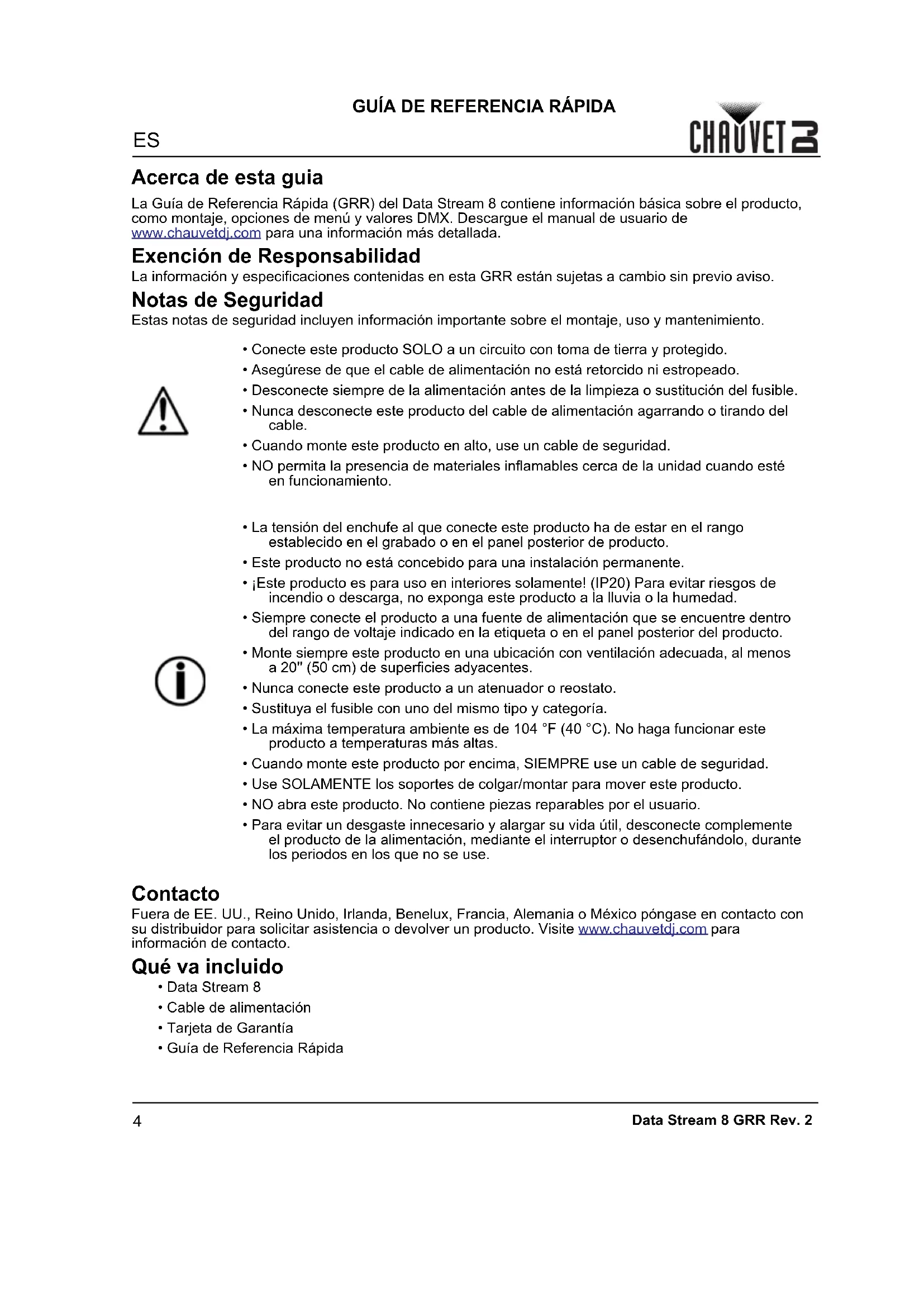

MANUAL DE USUARIO Data Stream 8 Chauvet

La Guía de Referencia Rápida (GRR) del Data Stream 8 contiene información básica sobre el producto, como montaje, opciones de menú y valores DMX. Descargue el manual de usuario de www.chauvetdj.com para una información más detallada.

Exención de Responsabilidad

La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.

Notas de Seguridad

Estas notas de seguridad incluyen información importante sobre el montaje, uso y mantenimiento.

• Conecte este producto SOLO a un circuito con toma de tierra y protegido.
• Asegúrese de que el cable de alimentación no está retorcido ni estropeado.
• Desconecte siempre de la alimentación antes de la limpieza o sustitución del fusible.
• Nunca desconecte este producto del cable de alimentación agarrando o tirando del cable.
• Cuando monte este producto en alto, use un cable de seguridad.

• NO permita la presencia de materiales inflamables cerca de la unidad cuando esté en funcionamiento.

• La tensión del enchufe al que conecte este producto ha de estar en el rango establecido en el grabado o en el panel posterior de producto.

• Este producto no está concebido para una instalación permanente.
• ¡Este producto es para uso en interiores solamente! (IP20) Para evitar riesgos de incendio o descarga, no exponga este producto a la lluvia o la humedad.
• Siempre conecte el producto a una fuente de alimentación que se encuentre dentro del rango de voltaje indicado en la etiqueta o en el panel posterior del producto.
• Monte siempre este producto en una ubicación con ventilación adecuada, al menos a 20" (50 cm) de superficies adyacentes.
• Nunca conecte este producto a un atenuador o reostato.
• Sustituya el fusible con uno del mismo tipo y categoría.
• La máxima temperatura ambiente es de 104 °F (40 °C). No haga funcionar este producto a temperaturas más altas.
• Cuando monte este producto por encima, SIEMPRE use un cable de seguridad.
• Use SOLAMENTE los soportes de colgar/montar para mover este producto.
• NO abra este producto. No contiene piezas reparables por el usuario.
• Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.

Contacto

Fuera de EE. UU., Reino Unido, Irlanda, Benelux, Francia, Alemania o México póngase en contacto con su distribuidor para solicitar asistencia o devolver un producto. Visite www.chauvetdj.com para información de contacto.

Qué va incluido

• Data Stream 8
• Cable de alimentación
• Tarjeta de Garantía
• Guía de Referencia Rápida

Para empezar

Desembale su Data Stream 8 y asegúrese de que ha recibido todas las partes en buen estado. Si la caja o los componentes parecen dañados, notifíqueselo inmediatamente al transportista, no a Chauvet. Si no informa al transportista del daño inmediatamente o no dispone todo el paquete para inspección podría quedar anulada la reclamación. Para otras incidencias, como componentes o piezas que falten, daños no relacionados con el transporte o daños no evidentes, presente una reclamación a Chauvet en el plazo de 7 días desde la entrega. Para información sobre cómo contactar con Chauvet, vea la sección Contact Us (contáctenos) al final de esta GRR.

Vista General del producto

Entrada de Alimentación Portafusibles Lazo de seguridad

Entrada DMX A Interruptor de entrada DMX Puertos de salida DMX Indicadores de señal/ alimentación Entrada DMX B Indicador de asignación del puerto de salida DMX Banco de interruptores de asignación manual de puerto de salida

Corriente alterna

Este producto tiene una fuente de alimentación con detección automática que puede funcionar con un rango de tensión de entrada de 100\~240 VCA, 50/60 Hz.

Para evitar el desgaste y alargar su vida útil, desconecte completamente el producto mediante el interruptor o desenchufándolo durante periodos en que no se use.

Sustitución del fusible

1. Desconecte el producto de la alimentación.
2. Haga cuña con la punta de un destornillador plano en la ranura del portafusibles.
3. Saque la tapa de seguridad de la carcasa.
4. Quite el fusible fundido de la sujeción en la parte frontal de la tapa de seguridad y sustituya el fusible con otro del mismo tipo y categoría.
5. Vuelva a insertar el portafusibles y conecte de nuevo la alimentación.

Montaje

Antes de montar este producto, lea las Notas de Seguridad.

Diagrama de montaje

Cable de Seguridad Abrazadera de Montaje Agujero de montaje M12

Montaje en Altura Montaje en rack

Enlace DMX

El Data Stream 8 puede funcionar con un controlador DMX. Las instrucciones para conectar y configurar este producto para funcionamiento DMX están en el Manual de usuario. Si no está familiarizado con la configuración de DMX o de conmutadores DIP, descargue el Manual DMX de www.chauvetdj.com.

Address: Av. de las Partidas 34 - 3B Email: [e-mail]

Lerma, Edo. de México, CP 52000

Voice: [phone]
