Data Stream 8 - Controller Chauvet - Kostenlose Bedienungsanleitung

Produkttyp	DMX-Controller
Marke	Chauvet
Modell	Data Stream 8
Anzahl DMX-Ausgangsports	8
DMX-Eingänge	2 (A und B) mit Auswahlschalter
Stromversorgung	100-240 V AC, 50/60 Hz (Universalnetzteil)
Sicherung	Austauschbar, gleicher Typ und Stromstärke
Montage	In Höhe (mit Sicherungsseil) oder im Rack
Anzeigen	Strom- und Signalanzeigen, Anzeige der DMX-Ausgangsportzuordnung
Maximale Umgebungstemperatur	40 °C (104 °F)
Schutzart	IP20, nur für Innenräume
Wartung	Vor Reinigung Netzstecker ziehen; Lüftungsschlitze nicht blockieren
Ersatzteile	Netzkabel, Sicherung
Mitgelieferte Dokumente	Referenzhandbuch, Garantiekarte

Häufig gestellte Fragen - Data Stream 8 Chauvet

Wie schließe ich den Data Stream 8 an einen DMX-Controller an?

Verwenden Sie einen der beiden DMX-Eingänge (A oder B) und wählen Sie ihn mit dem Eingangsschalter aus. Verbinden Sie Ihr DMX-Pult über ein 5-poliges XLR-Kabel (oder 3-polig mit Adapter).

Welche Stromversorgung benötigt der Data Stream 8?

Er arbeitet mit einem Universalnetzteil von 100-240 V AC, 50/60 Hz. Schließen Sie es an eine geschützte und geerdete Steckdose an.

Wie tausche ich die Sicherung des Data Stream 8 aus?

Trennen Sie das Gerät vom Stromnetz, öffnen Sie mit einem Schlitzschraubendreher den Sicherungshalter, entfernen Sie die defekte Sicherung und ersetzen Sie sie durch eine Sicherung gleichen Typs und Stromstärke. Schließen Sie den Halter und schließen Sie das Gerät wieder an.

Kann der Data Stream 8 in der Höhe montiert werden?

Ja, er ist für die Montage in der Höhe mit einem Sicherungsseil und einem Befestigungsclip vorgesehen. Stellen Sie sicher, dass Sie einen stabilen Verankerungspunkt verwenden.

Wie viele Leuchten kann der Data Stream 8 steuern?

Jeder der 8 DMX-Ausgangsports kann eine separate DMX-Kette adressieren. Die Gesamtzahl der Leuchten hängt von ihrem DMX-Adressverbrauch ab; theoretisch bis zu 32 Geräte pro Port (512 Adressen pro Universum).

Ist der Data Stream 8 mit Dimmern kompatibel?

Nein, schließen Sie dieses Produkt niemals an einen Dimmer oder Rheostat an. Verwenden Sie nur eine direkte Steckdose.

Was tun, wenn das Gerät nicht einschaltet?

Überprüfen Sie zuerst das Netzkabel und die Steckdose. Wenn nichts funktioniert, ist möglicherweise die Sicherung durchgebrannt. Ersetzen Sie sie wie im Handbuch beschrieben. Bleibt das Problem bestehen, wenden Sie sich an den Chauvet-Support.

Wie konfiguriere ich die Zuordnung der DMX-Ausgangsports?

Verwenden Sie die manuellen Zuordnungsschalter auf der Rückseite, um jeden Port einem DMX-Universum zuzuweisen. Die Anzeigeleuchte bestätigt die Zuordnung.

Kann der Data Stream 8 im Freien verwendet werden?

Nein, dieses Gerät ist nur für den Innenbereich ausgelegt (IP20). Setzen Sie es nicht Regen oder Feuchtigkeit aus.

Wo finde ich das vollständige Benutzerhandbuch?

Das Referenzhandbuch liegt der Verpackung bei. Ausführlichere Informationen finden Sie im vollständigen Handbuch unter www.chauvetdj.com.

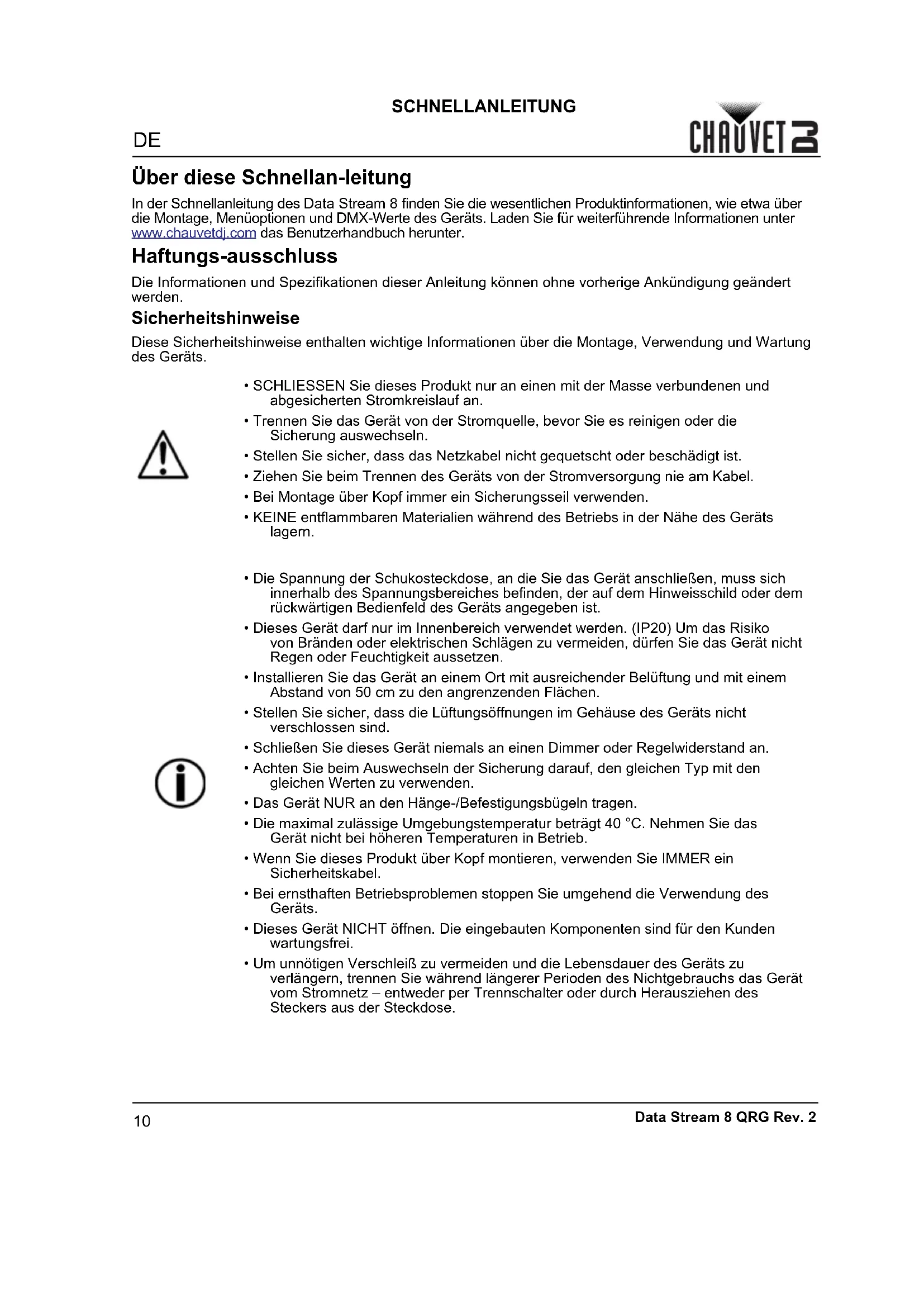

BEDIENUNGSANLEITUNG Data Stream 8 Chauvet

Über diese Schnellan-leitung

In der Schnellanleitung des Data Stream 8 finden Sie die wesentlichen Produktinformationen, wie etwa über die Montage, Menüoptionen und DMX-Werte des Geräts. Laden Sie für weiterführende Informationen unter www.chauvetdj.com das Benutzerhandbuch herunter.

Haftungs-ausschluss

Die Informationen und Spezifikationen dieser Anleitung können ohne vorherige Ankündigung geändert werden.

Sicherheitshinweise

Diese Sicherheitshinweise enthalten wichtige Informationen über die Montage, Verwendung und Wartung des Geräts.

• SCHLIESSEN Sie dieses Produkt nur an einen mit der Masse verbundenen und abgesicherten Stromkreislauf an.
• Trennen Sie das Gerät von der Stromquelle, bevor Sie es reinigen oder die Sicherung auswechseln.
• Stellen Sie sicher, dass das Netzkabel nicht gequetscht oder beschädigt ist.
• Ziehen Sie beim Trennen des Geräts von der Stromversorgung nie am Kabel.
• Bei Montage über Kopf immer ein Sicherungsseil verwenden.
• KEINE entflammbaren Materialien während des Betriebs in der Nähe des Geräts lagern.

• Die Spannung der Schukosteckdose, an die Sie das Gerät anschließen, muss sich innerhalb des Spannungsbereiches befinden, der auf dem Hinweisschild oder dem rückwärtigen Bedienfeld des Geräts angegeben ist.
- Dieses Gerät darf nur im Innenbereich verwendet werden. (IP20) Um das Risiko von Bränden oder elektrischen Schlägen zu vermeiden, dürfen Sie das Gerät nicht Regen oder Feuchtigkeit aussetzen.
- Installieren Sie das Gerät an einem Ort mit ausreichender Belüftung und mit einem Abstand von 50 cm zu den angrenzenden Flächen.
- Stellen Sie sicher, dass die Lüftungsöffnungen im Gehäuse des Geräts nicht verschlossen sind.
- Schließen Sie dieses Gerät niemals an einen Dimmer oder Regelwiderstand an.
- Achten Sie beim Auswechseln der Sicherung darauf, den gleichen Typ mit den gleichen Werten zu verwenden.
- Das Gerät NUR an den Hänge-/Befestigungsbügeln tragen.
• Die maximal zulässige Umgebungstemperatur beträgt 40 °C. Nehmen Sie das Gerät nicht bei höheren Temperaturen in Betrieb.
- Wenn Sie dieses Produkt über Kopf montieren, verwenden Sie IMMER ein Sicherheitskabel.
- Bei ernsthaften Betriebsproblemen stoppen Sie umgehend die Verwendung des Geräts.
- Dieses Gerät NICHT öffnen. Die eingebauten Komponenten sind für den Kunden wartungsfrei.
- Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Kontakt

Kunden außerhalb der USA, GB, Irland, Benelux, Frankreich, Deutschland oder Mexiko wenden sich an ihren Lieferanten, um den Kundensupport in Anspruch zu nehmen oder ein Produkt zurückzuschicken. Kontaktinformationen finden Sie unter www.chauvetdj.com.

Packungs-inhalt

• Data Stream 8
• Netzkabel
• Garantiekarte
• Schnellanleitung

Erste Schritte

Packen Sie den Data Stream 8 vorsichtig aus und überprüfen Sie, ob Sie alle eile unbeschädigt erhalten haben. Wenn die Box oder die in der Verpackung befindlichen Teile beschädigt sind oder Mängel durch nicht einwandfreie Behandlung aufweisen, sichern Sie alle Verpackungsteile und machen dies umgehend beim Transportunternehmen geltend; benachrichtigen Sie jedoch nicht Chauvet. Eine Nichtbeachtung dieser umgehenden Meldepflicht gegenüber dem Transportunternehmen oder fehlende Verpackungsteile bei der Überprüfung des Anspruchs auf Mängelbeseitigung kann zu einem Erlöschen dieses Anspruchs führen. Bei anderen Problemen wie etwa fehlenden Komponenten oder Teile, Schäden, die nicht durch den Transport entstanden sind, oder nicht offensichtliche Schäden, machen Sie Ihren Anspruch gegenüber Chauvet innerhalb von 7 Tagen ab Lieferung der Waren geltend.

Hinweise zur Kontaktaufnahme mit Chauvet finden Sie unter dem Abschnitt Contact Us (kontak) am Ende dieser Schnellanleitung.

Wechselstrom

Dieses Gerät verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird, und kann mit einer Eingangsspannung von 100\~240 V AC, 50/60 Hz arbeiten.

Um Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Auswechseln der Sicherung

1. Trennen Sie das Gerät vom Stromnetz.
2. Klemmen Sie die Spitze eines Flachkopfschraubendrehers in den Schlitz des Sicherungshalters.
3. Hebeln Sie die Sicherheitsabdeckung vom Gehäuse ab.
4. Entfernen Sie die durchgebrannte Sicherung von der Klemme am Vorderteil der Sicherheitsabdeckung, und ersetzen Sie diese durch eine Sicherung des gleichen Typs und mit den gleichen Werten.
5. Stecken Sie den Sicherungshalter wieder zurück, und schließen Sie das Gerät an das Stromnetz an.

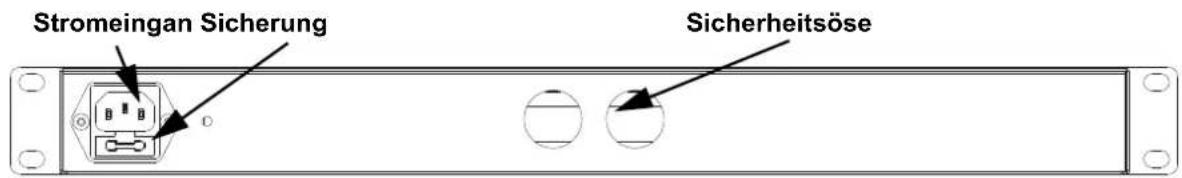

Produktübersicht

Stromeingan Sicherung Sicherheitsöse

Strom-/Signalanzeige DMX-Eingang A DMX-Eingang B DMX-Eingangsschalter Anzeige für Anschlusszuordnung von DMX-Ausgang DMX-Ausgangs-Anschlüsse Schalterleiste für manuelle Anschlusszuordnung von DMX-Ausgang

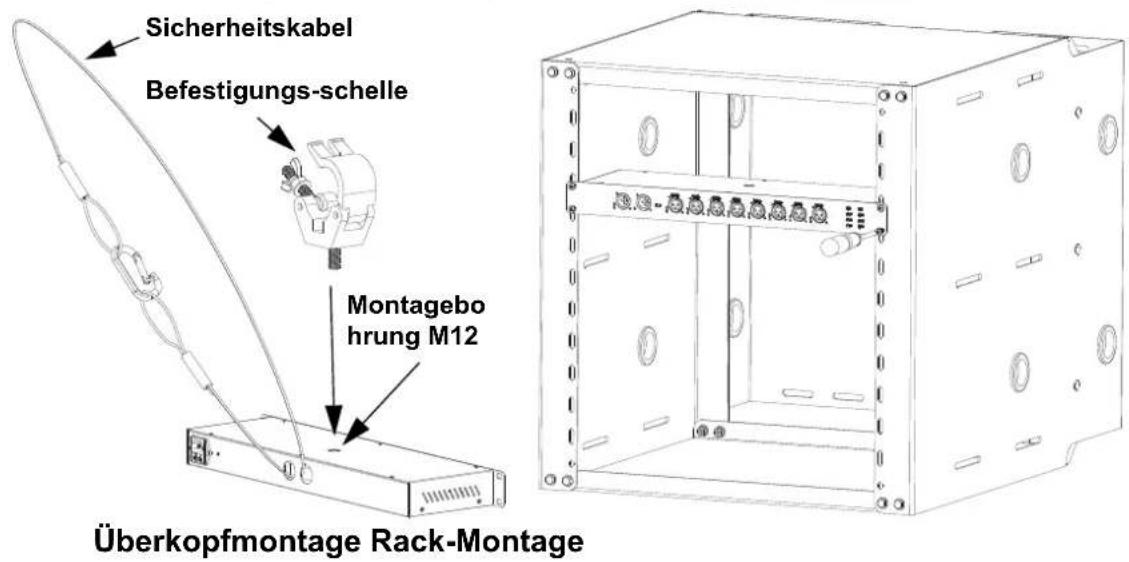

Montage

Lesen Sie vor der Montage dieses Geräts in jedem Fall die Sicherheitshinweise.

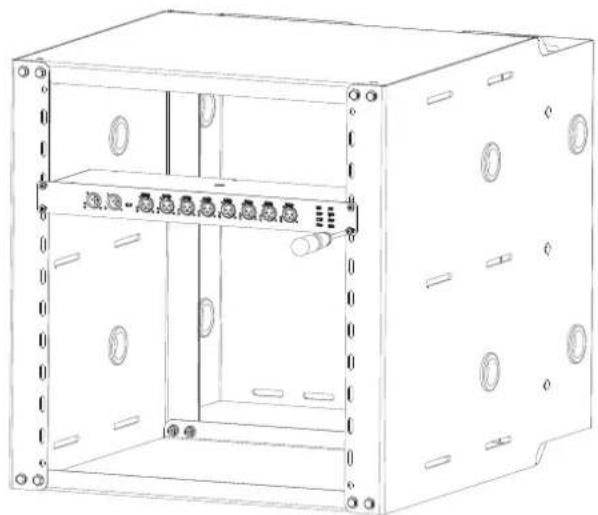

Sicherheitskabel Befestigungs-schelle Montagebo hrung M12 Überkopfmontage Rack-Montage

DMX-Verbindung

Der Data Stream 8 kann von einem DMX-Controller angesteuert werden. Anweisungen zum Zusammenschluss und der Konfiguration dieses Geräts für den Betrieb im DMX-Modus finden Sie im Benutzerhandbuch. Wenn Sie mit DMX oder der DIP-Schalter-Konfiguration nicht vertraut sind, laden Sie "DMX - Eine Einführung" unter www.chauvetdj.com herunter.

Sicherheitskabel Befestigungs-schelle Montagegat M12
