Producttype	DMX-controller
Merk	Chauvet
Model	Data Stream 8
Aantal DMX-uitgangspoorten	8
DMX-ingangen	2 (A en B) met selectieschakelaar
Voeding	100-240 V AC, 50/60 Hz (universele voeding)
Zekering	Vervangbaar, zelfde type en stroomsterkte
Montage	In de hoogte (met veiligheidskabel) of in rack
Indicatoren	Voedings- en signaallampjes, indicator voor toewijzing van DMX-uitgangspoort
Maximale omgevingstemperatuur	40 °C (104 °F)
Bescherming	IP20, alleen voor gebruik binnenshuis
Onderhoud	Loskoppelen voor reiniging; ventilatiesleuven niet blokkeren
Reserveonderdelen	Stroomkabel, zekering
Meegeleverde documenten	Referentiehandleiding, garantiekaart

Veelgestelde vragen - Data Stream 8 Chauvet

Hoe verbind ik de Data Stream 8 met een DMX-controller?

Gebruik een van de twee DMX-ingangen (A of B) en selecteer deze met de ingangsschakelaar. Verbind uw DMX-console via een XLR-kabel met 5 pinnen (of 3 pinnen met adapter).

Welk type voeding heeft de Data Stream 8 nodig?

Het werkt op een universele voeding van 100 tot 240 V AC, 50/60 Hz. Sluit het aan op een beveiligd en geaard stopcontact.

Hoe vervang ik de zekering van de Data Stream 8?

Koppel het apparaat los, gebruik een platte schroevendraaier om de zekeringhouder te openen, verwijder de doorgebrande zekering en vervang deze door een zekering van hetzelfde type en stroomsterkte. Sluit en sluit weer aan.

Kan de Data Stream 8 in de hoogte worden gemonteerd?

Ja, het is ontworpen voor montage in de hoogte met behulp van een veiligheidskabel en een bevestigingsclip. Zorg ervoor dat u een stevig verankeringspunt gebruikt.

Hoeveel armaturen kan de Data Stream 8 aansturen?

Elk van de 8 DMX-uitgangspoorten kan een afzonderlijke DMX-keten adresseren. Het totale aantal armaturen hangt af van hun DMX-adresverbruik; theoretisch tot 32 apparaten per poort (512 adressen per universum).

Is de Data Stream 8 compatibel met dimmers?

Nee, sluit dit product nooit aan op een dimmer of een rheostaat. Gebruik alleen een direct stopcontact.

Wat te doen als het apparaat niet aangaat?

Controleer eerst de stroomkabel en het stopcontact. Als er niets werkt, is de zekering mogelijk doorgebrand. Vervang deze zoals aangegeven in de handleiding. Als het probleem aanhoudt, neem dan contact op met Chauvet-support.

Hoe configureer ik de toewijzingen van de DMX-uitgangspoorten?

Gebruik de handmatige toewijzingsschakelaars op het achterpaneel om elke poort aan een DMX-universum toe te wijzen. Het indicatielampje bevestigt de toewijzing.

Kan de Data Stream 8 buitenshuis worden gebruikt?

Nee, dit apparaat is alleen ontworpen voor gebruik binnenshuis (IP20). Stel het niet bloot aan regen of vocht.

Waar vind ik de volledige gebruikershandleiding?

De referentiehandleiding wordt meegeleverd in de verpakking. Voor meer gedetailleerde informatie kunt u de volledige handleiding downloaden op www.chauvetdj.com.

GEBRUIKSAANWIJZING Data Stream 8 Chauvet

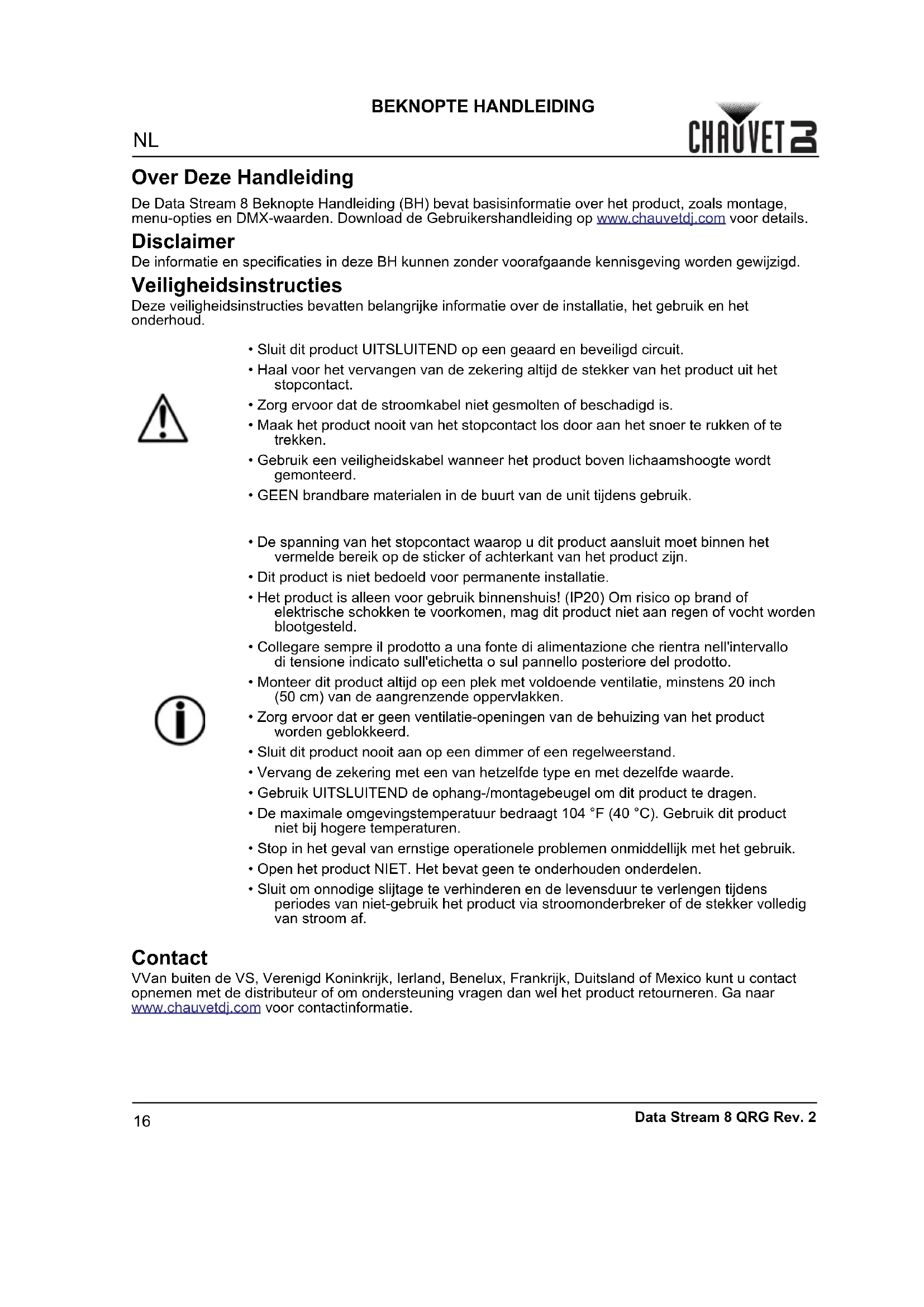

Over Deze Handleiding

De Data Stream 8 Beknopte Handleiding (BH) bevat basisinformatie over het product, zoals montage, menu-opties en DMX-waarden. Download de Gebruikershandleiding op www.chauvetdj.com voor details.

Disclaimer

De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Veiligheidsinstructies

Deze veiligheidsinstructies bevatten belangrijke informatie over de installatie, het gebruik en het onderhoud.

• Sluit dit product UITSLUITEND op een geaard en beveiligd circuit.
• Haal voor het vervangen van de zekering altijd de stekker van het product uit het stopcontact.
• Zorg ervoor dat de stroomkabel niet gesmolten of beschadigd is.
• Maak het product nooit van het stopcontact los door aan het snoer te rukken of te trekken.
• Gebruik een veiligheidskabel wanneer het product boven lichaamshoogte wordt gemonteerd.

• GEEN brandbare materialen in de buurt van de unit tijdens gebruik.

• De spanning van het stopcontact waarop u dit product aansluit moet binnen het vermelde bereik op de sticker of achterkant van het product zijn.

• Dit product is niet bedoeld voor permanente installatie.
• Het product is alleen voor gebruik binnenshuis! (IP20) Om risico op brand of elektrische schokken te voorkomen, mag dit product niet aan regen of vocht worden blootgesteld.
• Collegare sempre il prodotto a una fonte di alimentazione che rientra nell'intervallo di tensione indicato sull'etichetta o sul pannello posteriore del prodotto.
• Monteer dit product altijd op een plek met voldoende ventilatie, minstens 20 inch (50 cm) van de aangrenzende oppervlakken.
• Zorg ervoor dat er geen ventilatie-openingen van de behuizing van het product worden geblokkeerd.
• Sluit dit product nooit aan op een dimmer of een regelweerstand.
• Vervang de zekering met een van hetzelfde type en met dezelfde waarde.
• Gebruik UITSLUITEND de ophang-/montagebeugel om dit product te dragen.
• De maximale omgevingstemperatuur bedraagt 104 °F (40 °C). Gebruik dit product niet bij hogere temperaturen.
• Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.
• Open het product NIET. Het bevat geen te onderhouden onderdelen.
• Sluit om onnodige slijtage te verhinderen en de levensduur te verlengen tijdens periodes van niet-gebruik het product via stroomonderbreker of de stekker volledig van stroom af.

Contact

VVan buiten de VS, Verenigd Koninkrijk, Ierland, Benelux, Frankrijk, Duitsland of Mexico kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren. Ga naar www.chauvetdj.com voor contactinformatie.

Wat is inbegrepen

- Data Stream 8

- Garantiekaart

- Stroomsnoer

• Beknopte Handleiding

Om te beginnen

Pak uw Data Stream 8 uit en verzeker dat u alle onderdelen in goede staat hebt ontvangen. Als de doos of inhoud beschadigd lijkt, stel dan de vervoerder onmiddellijk op de hoogte, niet Chauvet. Het niet onmiddellijk rapporteren van schade bij de vervoerder, dan wel het niet alle verpakkingen beschikbaar houden voor inspectie, kan de claim ongeldig maken.

Dien voor andere problemen, zoals ontbrekende onderdelen of delen, schade niet gerelateerd aan transport, of verborgen schade, een schadeclaim in bij Chauvet binnen de 7 dagen na levering. Voor informatie over contact met Chauvet, zie Contact opnemen met ons aan het einde van deze BH.

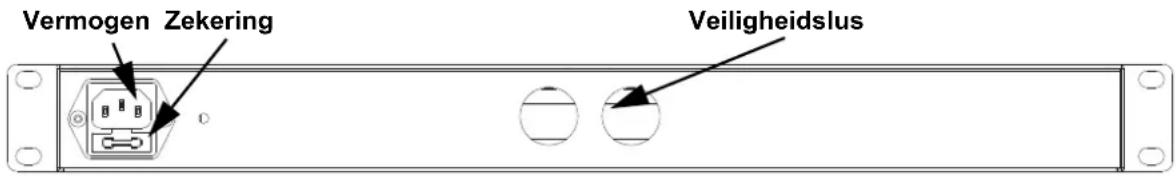

ProductOverzicht

Vermogen Zekering Veiligheidslus

DMX-ingang A DMX-ingangschakelaar DMX-uitgangspoort Sroom-/signaalkampjes DMX-ingang B DMX-uitgangspoort-Toewijzingslampje DMX-uitgangspoort-Handmatige toewijzing Schakelrij

AC-stroom

Dit product heeft een voeding met autobereik die werkt met een ingangsspanning van 100 \~ 240 VAC, 50/60 Hz.

Om slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

Vervangen van de zekering

1. Ontkoppel het apparaat van de stroom.
2. Wig de punt van een platte schroevendraaier in de sleuf van de zekeringhouder.
3. Druk de beveiligingskap uit de behuizing.
4. Verwijder de doorgebrande zekering vanaf de clip aan de voorkant van de veiligheidsafdekking en vervang deze door een zekering van exact hetzelfde type.
5. Plaats de zekeringhouder terug en steek de stekker er weer in.

Montage

Lees alvorens dit product te monteren alle_Veiligheidsinstructies.

Montage boven het hoofd Rekmontage

DMX-koppeling

De Data Stream 8 kan met een DMX-regelaar werken. Instructies voor het aansluiten en configureren van dit product voor DMX-bediening staan in de gebruikershandleiding. Als u niet bekend bent met DMX of DIP-schakelaarconfiguratie, download dan de DMX-handleiding op www.chauvetdj.com.
