GEBRUIKSAANWIJZING Obey 4 Chauvet

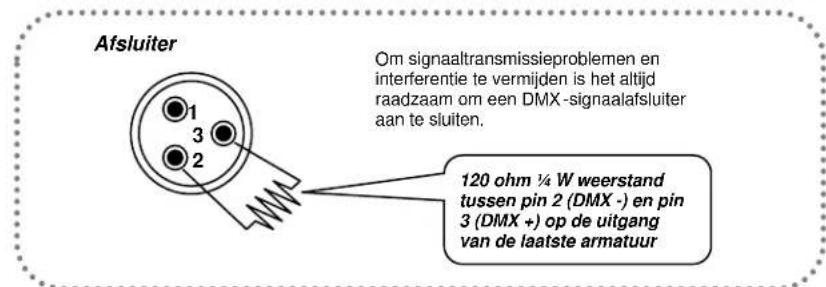

3-pin naar 5-pin conversiediagram....73

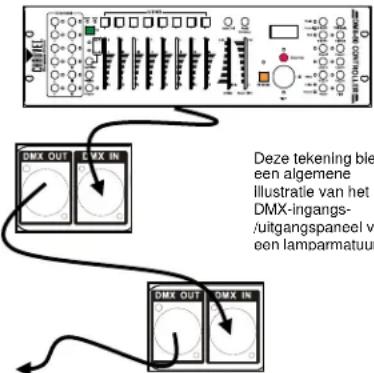

Instellen van een seriële DMX-gegevenskoppeling 73

ALGEMEEN ONDERHOUD 74

TECHNISCHE SPECIFICATIES....74

RETOUREN 75

Address:Stokstraat 18

9770 Kruishoutem

Belgium

Voice: [phone]

Technical Support

Email: [e-mail]

World Wide Web www.chauvetlighting.eu

Address:Stokstraat 18

9770 Kruishoutem

Belgium

Voice: [phone]

Servicio Técnico

Email: [e-mail]

World Wide Web www.chauvetlighting.eu

Address:Stokstraat 18

9770 Kruishoutem

Belgium

Voice: [phone]

Support Technique

Email: [e-mail]

Site Web www.chauvetlighting.eu

Address:Stokstraat 18

9770 Kruishoutem

Belgium

Voice: [phone]

Technischer Support

Email: [e-mail]

World Wide Web www.chauvetlighting.eu

• Obey™ 4
• Stroomtoevoer
• Garantiekaart
• Gebruikershandleiding

Uitpakinstructies

Direct na ontvangst van een armatuur moet u de doos voorzichtig uitpakken en de inhoud bekijken om te controleren of alle onderdelen aanwezig zijn en in goede conditie zijn ontvangen. Als er onderdelen beschadigd zijn door de verzending of tekenen van ruwe behandeling vertonen, laat dit dan onmiddellijk weten aan de vervoerder en bewaar het verpakkingsmateriaal voor inspectie. Bewaar het karton en alle verpakkingsmaterialen. Als er een armatuur naar de fabriek teruggestuurd moet worden, is het belangrijk om de armatuur in de oorspronkelijke fabrieksdoos en -verpakking te verzenden.

Conventies van deze handleiding

De handleidingen van Chauvet gebruiken de volgende conventies om bepaalde soorten informatie te differentiëren van de normale tekst.

CONVENTIE	BETEKENIS
[10]	Een DIP-schakelaar die geconfigureerd moet worden
	Een toets die op het bedieningspaneel van de armatuur moet worden ingedrukt
1~512 Een reeks waarden
50/60	Een set waarden waarvan er slechts één gekozen kan worden
Instellingen	Een menuoptie die niet aangepast mag worden (die bijvoorbeeld de bedrijfsmodus/huidige status toont)
MENU>Settings	Een reeks menuopties die gevolgd moet worden
ON	Een waarde die ingevuld of geselecteerd moet worden

Pictogrammen

Deze handleiding gebruikt de volgende pictogrammen om informatie aan te geven die om speciale aandacht van de gebruiker vraagt.

PICTOGRAMMEN	BETEKENIS
	Deze paragraaf bevat kritieke installatie-, configuratie- of bedieningsinformatie. Het niet opvolgen van deze informatie kan de armatuur geheel of gedeeltelijk onbruikbaar maken, schade aan de armatuur veroorzaken of letsel veroorzaken aan de gebruiker.
	Deze paragraaf bevat belangrijke installatie- of configuratie-informatie. Het niet opvolgen van deze informatie kan ertoe leiden dat de armatuur niet goed functioneert.
	Deze paragraaf herinnert u aan bruikbare, maar niet kritieke, informatie.

Veiligheidsinstructies

Lees deze instructies zorgvuldig door. Het bevat belangrijke informatie over de installatie, het gebruik en het onderhoud van dit product.

• Bewaar deze gebruikershandleiding voor toekomstige naslag. Als u het apparaat verkoopt aan een andere gebruiker moet u ervoor zorgen dat zij dit instructieboekje ook ontvangen.
  • Zorg er altijd voor dat u aansluit op de juiste spanning en dat de lijnspanning waar u op aansluit niet hoger is dan vermeld op de sticker of het achterpaneel van de armatuur.
• Het product is alleen bedoeld voor gebruik binnenshuis! Om het risico op brand en schokken te vermijden mag u de armatuur niet blootstellen aan regen of vocht.
• Controleer dat er tijdens gebruik geen ontvlambare materialen dichtbij de eenheid staan.
• De eenheid moet op een locatie zijn geïnstalleerd met voldoende ventilatie, op ten minste 50 cm afstand van aangrenzende oppervlakken. Zorg ervoor dat de ventilatiesleuven nooit geblokkeerd worden.
• Ontkoppel altijd de stroombron vóór het plegen van onderhoud.
  • Maakt de armatuur met een veiligheidsketting vast aan een bevestigingsmiddel.
• De maximale omgevingstemperatuur (Ta) is 40 °C. Gebruik de armatuur niet bij hogere temperaturen.
• Stop direct met het gebruik van de eenheid in geval van ernstige gebruiksproblemen. Repareer de eenheid nooit zelf. Reparaties die worden uitgevoerd door onopgeleide personen kunnen leiden tot schade of storingen. Neem contact op met het dichtstbijzijnde bevoegde technische hulpcentrum.
• Sluit het apparaat nooit aan op een dimmerpakket of reostaat.
• Zorg ervoor dat het stroomsnoer nooit knikt of beschadigd.
• Maak het nooit van het stopcontact los door aan het snoer te rukken of te trekken.
• Draag de armatuur nooit direct aan het snoer.
• Sluit om onnodige slijtage te verhinderen en de levensduur te verlengen tijdens periodes van niet-gebruik het product via stroomonderbreker of de stekker volledig van stroom af.

2. INLEIDING

Eigenschappen

- Compacte DMX-512 regelaar voor LED-armaturen (tot 4 kanalen)

Kanaal 1: rood

Kanaal 2: groen

Kanaal 3: blauw

Kanaal 4: wit (of amber)

• Controleert tot 4 aparte armaturen
• Elke armatuur kan tegelijkertijd in verschillende afspeelmodi zijn
• De afspeelopties zijn geautomatiseerd, geluidsgeactiveerd of handmatige RGBW
• Afspeelmodi:

Voorinstelling: 9 ingebouwde kleuren

Achtervolgingen: handmatig triggeren van geautomatiseerde programma's

Kleurenmacro: handmatig bladeren door het kleurenspectrum

RGB-fade: automatisch door het kleurenspectrum bladeren

RGB-fadevertraging: automatisch door het kleurenspectrum bladeren met een kleine vertraging voor elke armatuur

Auto: selecteert willekeurig verschillende kleuren voor elke armatuur

• Variabele fadetijden voor alle afspeelmodi
  • Variabele stroboscoop (2 Hz – 33 Hz) met een druk op de knop
• Verstelbare verduistering laat armaturen infaden en uitfaden
• Verstelbare geluidsgevoeligheid

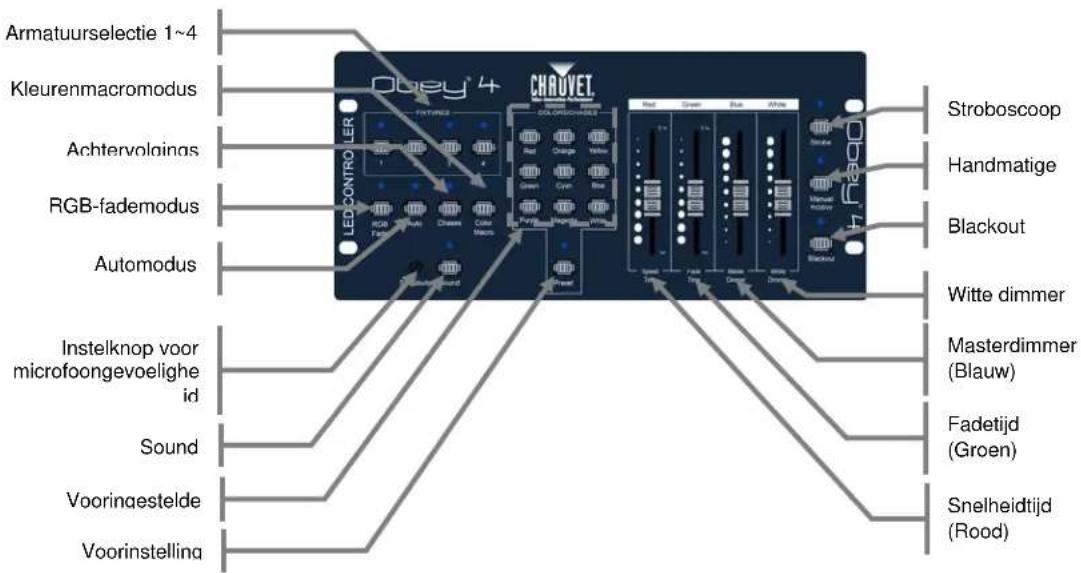

Productoverzicht


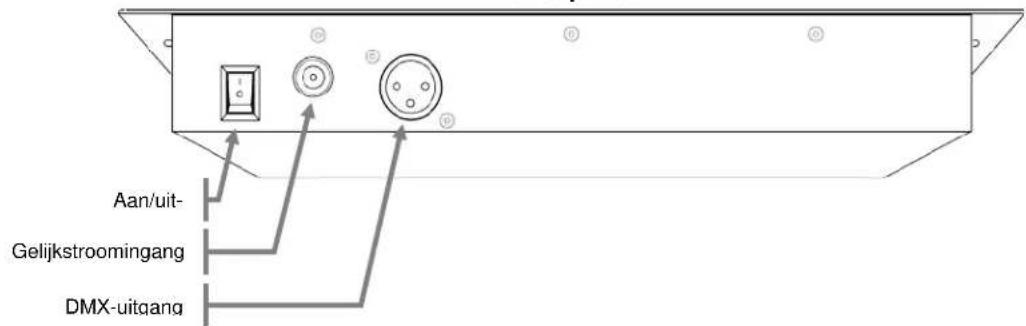

Achterpaneel

Aan/uit- Gelijkstroomingang DMX-uitgang

3. INSTELLING

AC-stroom

Deze armatuur loopt op 12 VDC, 500 mA. Voor het inschakelen van het apparaat moet u de uitgang van de stroomtoevoer controleren zeker te weten of het correct is.

Om de stroomvereisten te bepalen voor een bepaalde armatuur kijkt u op het etiket op de achterplaats van de armatuur of raadpleegt u het specificatiediagram van de armatuur. Het vermelde spanningsvermogen van een armatuur geeft zijn gemiddelde stroomverbruik aan onder normale omstandigheden.

• Sluit de armatuur altijd aan op een schakelcircuit. Sluit de armatuur nooit aan op een regelweerstand (variabele weerstand) of dimmercircuit, zelfs als het regelweerstand-of dimmerkanaal alleen wordt gebruikt als een 0 tot 100%-schakelaar.
• Sluit de armatuur altijd aan op een circuit met een geschikte elektrische aarde.
• Sluit om onnodige slijtage te verhinderen en de levensduur te verlengen tijdens periodes van niet-gebruik het product via stroomonderbreker of de stekker volledig van stroom af.

Montage

Oriëntatie

De Obey™ 4 mag in elke veilige positie worden gemonteerd.

Installatie

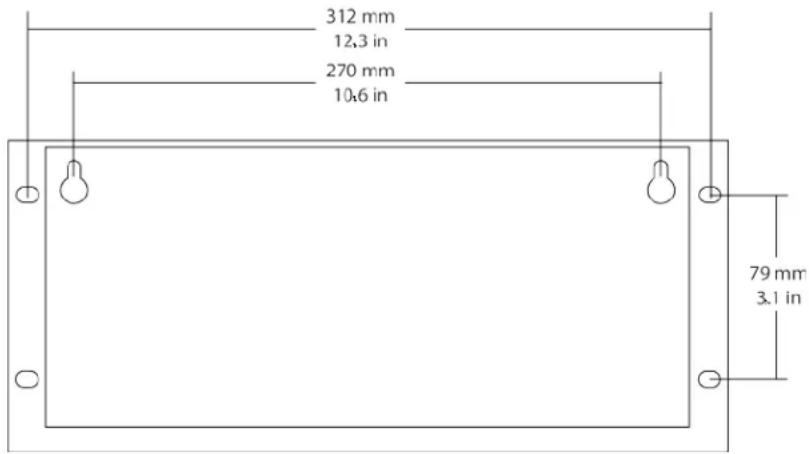

Zie de onderstaande tekening die de achterzijde van de regelaar toont. Het geeft de montageafmetingen aan. Dit helpt bij het maken van de installatiegaten.

312 mm 12,3 in 270 mm 10,6 in 79 mm 3.1 in

Adressering van de armatuur

De Obey™ 4 kan tot 4 aparte armaturen aansturen. Elke armatuur moet zijn ingesteld met vooraf bepaalde DMX-adressen. Zie het onderstaande diagram voor de DMX-startadressen van elk van de vier .

Armatuur 1: 1 - Toewijzing DIP-schakelaar [1] Armatuur 2: 5 - Toewijzing DIP-schakelaar [1, 3] Armatuur 3: 9 - Toewijzing DIP-schakelaar [1, 4] Armatuur 4: 13 - Toewijzing DIP-schakelaar [1, 3, 4]

4. GEBRUIKSINSTRUCTIES

Let op: de witte/amber fader werkt onafhankelijk van de huidige bedieningsmodus. Alleen verduistering is van invloed op dit kanaal.

Voorinstellingsbediening

Deze regelaar heeft vooringestelde kleuren. Er zijn negen vooringestelde kleuren om uit te kiezen, die kunnen worden gekozen met de negen voorinstellingsknoppen. Zie de onderstaande instructies voor deze bediening.

1. Selecteer een of meer .
2. Druk op totdat het betreffende LED-lampje gaat branden.
3. Stel de af naar het gewenste niveau om de fadetijd in te stellen.
4. Stel de af naar het gewenste niveau om de intensiteit in te stellen.
5. is instelbaar; het zal echter niet door deze modus worden beïnvloed.
6. Selecteer een van de negen knoppen.

Zorg ervoor dat de stroboscoop- of verduisteringsfuncties geen voorrang hebben op de bedieningselementen.

In de voorinstellingsmodus zal het geluid niet werken.

RGB-fadebediening

Deze regelaar heeft een vooringesteld kleurfadingprogramma, die alle eenheden in harmonie tussen kleuren dimt. Zie de onderstaande instructies voor deze bediening.

1. Selecteer een of meer .
2. Druk op totdat het betreffende LED-lampje gaat branden.
3. Stel de af naar het gewenste niveau om de snelheidstijd in te stellen.
4. Stel de af naar het gewenste niveau om de fadetijd in te stellen.
5. Stel de af naar het gewenste niveau om de intensiteit in te stellen.
6. is instelbaar; het zal echter niet door deze modus worden beïnvloed.

Zorg ervoor dat de stroboscoop- en verduisteringsfuncties geen voorrang hebben op de bedieningselementen.

In RGB-fademodus zal het geluid werken.

Deze regelaar heeft ingebouwde automatische programma's, die elke eenheid onafhankelijk wisselt tussen willekeurige kleuren. Zie de onderstaande instructies voor deze bediening.

1. Selecteer een of meer .
2. Druk op totdat het betreffende LED-lampje gaat branden.
3. Stel de af naar het gewenste niveau om de snelheidstijd in te stellen.
4. Stel de af naar het gewenste niveau om de fadetijd in te stellen.
5. Stel de af naar het gewenste niveau om de intensiteit in te stellen.
6. is instelbaar; het zal echter niet door deze modus worden beïnvloed.

Zorg ervoor dat de stroboscoop- en verduisteringsfuncties geen voorrang hebben op de bedieningselementen.

De armaturen hebben in deze modus niet dezelfde kleur. Elke armatuur werkt op een willekeurige kleur.

In de automatische modus zal het geluid werken.

Bediening van de achtervolging

Deze regelaar heeft vooringestelde kleurenachtervolgingen. Er zijn verschillende kleurencombinaties om uit te kiezen. Zie de onderstaande instructies voor deze bediening.

1. Selecteer een of meer .
2. Druk op totdat het betreffende LED-lampje gaat branden.
3. Gebruik de om een achtervolging te selecteren. Zie de onderstaande grafiek voor een beschrijving van welke knop welke achtervolging start.
4. Stel de af naar het gewenste niveau om de snelheidstijd in te stellen.
5. Stel de af naar het gewenste niveau om de fadetijd in te stellen.
6. Stel de af naar het gewenste niveau om de intensiteit in te stellen.
7. is instelbaar; het zal echter niet door deze modus worden beïnvloed.

Achtervolgingsselectie

Gebruik de volgende om een betreffende achtervolging te selecteren.

Rood: Rood/groen

Oranje: Groen/blauw

Geel: Rood/blauw

Groen: Rood/cyaan

Cyaan: Groen/magenta

Blauw: Geel/blauw

Paars: Wit/verduistering

Magenta: Kleurencyclus

Wit: Geel/magenta

Zorg ervoor dat de stroboscoop- en verduisteringsfuncties geen voorrang hebben op de bedieningselementen.

In de achtervolgingsmodus zal het geluid werken.

RGB-verplaatsingsbediening

Deze regelaar heeft een ingebouwd kleurenfadeprogramma die achtereenvolgens tussen armaturen wisselt: 1\~4, continu Zie de onderstaande instructies voor deze bediening.

1. Druk tegelijkertijd op en .
2. Stel de af naar het gewenste niveau om de snelheidstijd in te stellen.
3. Stel de af naar het gewenste niveau om de fadetijd in te stellen.
4. Stel de af naar het gewenste niveau om de intensiteit in te stellen.
5. is instelbaar; het zal echter niet door deze modus worden beïnvloed.

In RGB-verplaatsingsmodus zal het geluid werken.

Zorg ervoor dat de stroboscoop- en verduisteringsfuncties geen voorrang hebben op de bedieningselementen.

Kleurenmacrobediening

Deze regelaar heeft vooringestelde kleurenmacro's, sommige met verschillende intensiteiten. Zie de onderstaande instructies voor deze bediening.

1. Selecteer een of meer .
2. Druk op totdat het betreffende LED-lampje gaat branden.
3. Beweeg de fader om de kleur te selecteren.
4. Stel de af naar het gewenste niveau om de fadetijd in te stellen.
5. Stel de af naar het gewenste niveau om de intensiteit in te stellen.
6. Stel de af naar het gewenste niveau om de witintensiteit in te stellen.

Deze modus past dezelfde kleur op alle armaturen toe.

In de kleurenmacromodus zal het geluid NIET werken.

Geluidsovername

De modi in deze regelaar die meerdere stappen hebben, worden doorgaans getriggerd met de -fader. De kunnen echter ook worden ingeschakeld met de ingebouwde microfoon.

De modus geluidsovername werkt ALLEEN in een van de volgende modi:

• RGB-fade
  • AUTO
• ACHTERVOLGINGEN

Zie de volgende stappen voor de bediening.

1. Druk op totdat het LED-lampje gaat branden.
2. Stel de geluidsgevoeligheid in aan de te draaien.

Wit (of amber)

De fader op deze regelaar werkt volledig op zichzelf, ongeacht de actieve bedieningsmodus.

De enige functies die van invloed op de witte (of amber) kleur zijn en .

Stroboscoopovername

Een van de functies voor de fader is de functie stroboscoopovername. Het werkt in alle bedieningsmodi.

Zie de onderstaande instructies voor deze bediening.

1. Selecteer een of meer .
2. Zie de onderstaande opmerking over RGBW-bediening.
3. Druk op totdat het betreffende LED-lampje gaat branden.
4. Stel af naar het gewenste niveau.
5. Om terug te gaan naar de gewenste modus drukt u op totdat het betreffende LED-lampje uit gaat.

Om deze functie te deactiveren voor een enkele armatuur, moet zijn geactiveerd en moet worden ingesteld naar 0.1M (volledig omlaag). Deactiveer daarna (het LED-lampje schakelt uit).

Stroboscoop is alleen van invloed op armaturen die zijn geselecteerd.

Dubbeltik op om op elk moment de stroboscoopfunctie voor alle armaturen te deactiveren!

Als de armatuur in RGBW-bediening is, moeten de faders boven 0% worden afgesteld voordat de stroboscoop kan functioneren.

Blackout

Deze regelaar heeft een aparte verduisteringsknop. Deze knop werkt samen met de fader . Zie de onderstaande instructies voor deze bediening.

1. Selecteer een of meer .
2. Stel de fader af naar de gewenste waarde om te bepalen hoe snel de lampen zullen verduisteren.
3. Druk op totdat het betreffende LED-lampje gaat branden.

De verduisteringsfunctie werkt ook met de fader bij het uitschakelen van de verduistering.

De fading verduisteringsfunctie werkt niet wanneer de regelaar in handmatige RGBW-modus is.

Dubbeltik op om direct alle armaturen te verduisteren, ongeacht van wat is geselecteerd, in overeenstemming met de waarde .

Handmatige RGBW-modus

Deze regelaar heeft de mogelijkheid om handmatig een aangepaste kleurencombinatie te kiezen door simpelweg de rode, groene, blauwe en witte faders te gebruiken. Eerst moet echter ingedrukt worden. Zie de onderstaande instructies voor deze bediening.

1. Selecteer een of meer .
2. Druk op totdat het betreffende LED-lampje gaat branden.
3. Stel de rode, groene, blauwe en witte faders af naar de gewenste niveaus.

De dimsnelheid van de verduistering zal niet werken in de handmatige RGBW-functie. Wanneer wordt ingedrukt, zullen de geselecteerde lampen direct uitschakelen.

De snelheid-/fadetijd zal niet werken in de handmatige RGBW-modus.

5. BIJLAGE

DMX-primer

Er zijn 512 kanalen in een DMX-aansluiting. Kanalen kunnen op elke manier worden toegewezen. Een armatuur die DMX kan ontvangen heeft een of enkele sequentiële kanalen nodig. De gebruiker moet een startadres toewijzen op de armatuur die aangeeft dat het eerste kanaal in de regelaar is gereserveerd. Er zijn verschillende soorten met DMX regelbare armaturen en ze hebben een verschillend aantal kanalen nodig. Het kiezen van een startadres moet vantevoren gepland worden. Kanalen mogen nooit overlappen. Als dat toch gebeurt zal dat leiden tot foutieve bediening van de armaturen waarvan het startadres onjuist was. U kunt echter meerdere armaturen van hetzelfde type bedienen met hetzelfde startadres, zolang als het bedoelde resultaat er een is van harmonieuze beweging of bediening. In andere woorden zullen de armaturen als slave bij elkaar worden gevoegd en allemaal exact hetzelfde reageren.

DMX-armaturen zijn ontworpen om gegevens te ontvangen door een serieverbinding. Een serieverbinding wordt tot stand gebracht wanneer een GEGEVENSUITGANG van een armatuur wordt aangesloten op de GEGEVENSINGANG van de volgende armatuur. De volgorde waarin de armaturen zijn verbonden is niet belangrijk en heeft geen effect op hoe een regelaar met elke armatuur communiceert. Gebruik een volgorde die zorgt voor de eenvoudigste en meest directe bekabeling. Verbind armaturen met afgeschermd gedraaid paarkabel met twee geleiders, met drie pins-XLR mannelijke naar vrouwelijke stekkers. De afgeschermde verbinding is pin 1, terwijl pin 2 gegevensnegatief (S-) is en pin 3 gegevenspositief (S+) is.

Algemene problemen oplossen

SYMPTOOM	MOGELIJKE OORZAAK	MOGELIJKE ACTIE
Aardlekschakelaar/zekering blijft doorbranden	Te hoge belasting van het circuitKortsluiting over de stroomsoeren	Controleer de totale belasting op het elektrische circuitControleer op een kortsluiting in de elektrisch bedrading (intern en/of extern).
Het apparaat schakelt niet in	Geen stroomLos stroomsoer	Controleer of er stroom is op het stroomnet.Controleer het stroomsoer
De armatuur reageert niet op DMX	Verkeerde DMX-adresseringBeschadigde DMX-kabelsVerkeerde polariteitsinstellingen op de regelaarLosse DMX-kabelsDefecte DMX-interfaceDefect moederbord	Controleer het bedieningspaneel en de adressering van het apparaatControleer de DMX-kabelsControleer de polariteitsschakelaarinstellingen op de regelaarControleer de kabelaansluitingenDMX-ingang vervangenVervang het moederbord
Signaalverlies	Niet-DMX-kabelsStuiterende signalenLange kabel / laag signaalniveauTeveel armaturenInterferentie van wisselstroomsoeren.	Gebruik alleen kabels die compatibel zijn met DMXInstalleer de afsluiter zoals voorgesteld.Installeer de versterker net achter de armatuur met een sterk signaal.Installeer een optische gekoppelde DMX-splitter na eenheid #32.Houd DMX-kabels gescheiden van stroomkabels of black lights.

Als u nog steeds problemen ervaart na het proberen van bovenstaande oplossingen, kunt u contact opnemen met de technische ondersteuningsdienst van Chauvet.

Koppeling van de armaturen

U hebt een seriële gegevenskoppeling nodig om lichtshows met één of meer armaturen uit te voeren met een DMX-regelaar of om gesynchroniseerde shows uit te voeren op twee of meer armaturen die zijn ingesteld in een master/slave-bedieningsmodus. Het gecombineerde aantal kanalen dat nodig is voor alle armaturen op een seriële gegevenskoppeling bepaalt het aantal armaturen die de gegevenskoppeling kan ondersteunen.

De armaturen op een seriële gegevenskoppeling moeten in serie zijn verbonden, in een enkele lijn. Om te voldoen aan de ElA-485-norm, mogen niet meer dan 32 armaturen op één gegevenskoppeling worden aangesloten. Het verbinden van meer dan 32 armaturen op één seriële gegevenskoppeling zonder het gebruik van een DMX optisch geisoleerde splitter kan leiden tot verslechtering van het digitale DMX-signaal.

De maximaal aanbevolen afstand van de seriële gegevenskoppeling: 500 m Maximaal aanbevolen aantal armaturen op een seriële gegevenskoppeling: 32

Om armaturen aan elkaar te koppelen hebt u gegevenskabels nodig. U kunt Chauvet-gecertificeerde DMX-kabels direct kopen bij een dealer/distributeur of uw eigen kabel construeren. Als u uw eigen kabel wilt creëren gebruik dan gegevenskabels die een hoogwaardig signaal kunnen overdragen en minder gevoelig zijn voor elektromagnetische storing.

DMX-gegevenskabel

Gebruik een Belden© 9841 of gelijkwaardige kabel die voldoet aan de specificaties voor EIA RS-485-toepassingen. Standaard microfoonkabels kunnen niet betrouwbaar DMX-gegevens verzenden over lange afstanden. De kabel moet de volgende eigenschappen hebben:

Type: afgeschermd, 2-geleiders gedraaid paar

Maximale capaciteit tussen geleiders: 30 pF/ft

Maximale capaciteit tussen geleider en afscherming:

Maximale weerstand:

Nominale impedantie: 100 \~ 140 ohm

55 pF/ft

20 ohm/1000 ft

Kabelstekkers

De bekabeling moet een mannelijke XLR-stekker op het ene einde en een vrouwelijke XLR-stekker op het andere einde hebben.

DMX-stekkerconfiguratie ALGEMEEN INGAN 1 DMX + 2 DMX - UITGAN 1 3 2

Afsluiter Om signaaltransmissieproblemen en interferentie te vermijden is het altijd raadzaam om een DMX-signaalafsluiter aan te sluiten. 120 ohm ¼ W weerstand tussen pin 2 (DMX -) en pin 3 (DMX +) op de uitgang van de laatste armatuur

Sta geen contact toe tussen de algemene lijn en de aarde van de armatuurhouder. Het aarden van de algemene lijn kan een aardingslus veroorzaken, waardoor uw armatuur foutief kan werken. Test kabels met een ohm-meter om de juiste polariteit te controleren en om ervoor te zorgen dat de pennen niet zijn geaard of zijn kortgesloten naar de afscherming of elkaar.

Instellen van het startadres

Deze DMX-modus maakt het gebruik mogelijk van een universeel DMX-regelaarapparaat. Elke armatuur vereist een startadres van 1\~512. Een armatuur die een of meer kanalen nodig heeft voor de bediening begint de gegevens te lezen op het kanaal dat is aangegeven door het startadres. Een armatuur die bijvoorbeeld zes DMX-kanalen gebruikt en is geadresseerd om te starten op DMX-kanaal 100, zal bijvoorbeeld gegevens lezen van kanalen: 100, 101, 102, 103, 104 en 105. Kies de startadressen zo dat de gebruikte kanalen niet overlappen en noteer het geselecteerde startadres voor toekomstige naslag.

Als dit uw eerste keer is dat u een armatuur adresseert met het DMX-bedieningsprotocol, dan raden we aan naar de paragraaf "Bijlage" te gaan en de koptekst "DMX-primer" te lezen. Het bevat zeer bruikbare informatie die u meer zal leren over het gebruik.

3-pin naar 5-pin conversiediagram

Als u een regelaar gebruikt met een 5-pins DMX-uitgangsstekker, dan moet u een 5-pins naar 3-pins adapter gebruiken. Het diagram hieronder toont een goede kabelconversie:

Geleider	3-pin vrouwelijk (uitgang)	5-pin mannelijk (ingang)
Aarde/afscherming	Pin 1	Pin 1
Gegevens (- ) signaal	Pin 2	Pin 2
Gegevens (+ ) signaal	Pin 3	Pin 3
Niet gebruikt		Pin 4
Niet gebruikt		Pin 5

Instellen van een seriële DMX-gegevenskoppeling

1. Sluit de (mannelijke) 3-pins stekkerzijde van de DMX-kabel aan op de uitgang (vrouwelijke) 3-pins stekker van de regelaar.
2. Sluit het kabeleinde vanuit de regelaar met een (vrouwelijke) 3-pins stekker aan op de ingangsstekker van de volgende armatuur van een (mannelijke) 3-pins stekker.
3. Ga daarna verder met het aansluiten van de uitgang, zoals boven is vermeld, op de ingang van de volgende armatuur enzovoorts.

Universele DMX-regelaar

Deze tekening ble een algemene Illustratie van het DMX-ingangs- /uitgangspaneel va een lamparmatuur

Ga verder met de koppeling

Algemeen onderhoud

Voor het behoud van optimale prestaties en om slijtage te minimaliseren, moeten armaturen regelmatig gereinigd worden. Het gebruik en de omgeving zijn factoren die bijdragen aan het bepalen van de frequentie. Als vuistregel moeten de armaturen tweemaal per maand gereinigd worden. De ophoping van stof verlaagt de lichtemissieprestaties en kan oververhitting veroorzaken. Dit kan leiden tot een kortere levensduur van de lamp en verhoogde mechanische slijtage. Zorg ervoor dat u de armatuur uitschakelt vóór het plegen van onderhoud.

1. Haal de armatuur van de stroom af.
2. Gebruik een stofzuiger of luchtcompressor en een zachte borstel om opgehoopt stof van de externe ventilatiegaten te verwijderen.
3. Reinig, wanneer de armatuur is afgekoeld, alle glasoppervlakken met een milde oplossing van glasreiniger of isopropylalcohol en een zachte pluisvrije katoenen doek of een brillendoekje.
4. Pas de schoonmaakoplossing toe op het textiel of doekje en veeg het vuil en roet naar de buitenzijde van de lens.
5. Poets het de optische oppervlakken voorzichtig totdat het vrij is van waas en pluisjes.

De reiniging van externe optische lenzen en/of spiegels moet periodiek worden uitgevoerd om de lichtuitvoer te optimaliseren. De reinigingsfrequentie is afhankelijk van de omgeving waarin de armatuur wordt gebruikt. Vochtige, rokerige of bijzonder vieze omgevingen kunnen zorgen voor grotere vuilopbouw van de optische elementen van het apparaat. Reinigen met een zachte doek, met normale glasreinigingsvloeistof. Reinig de externe optische elementen ten minste elke 20 dagen. Reinig de armatuur ten minste elke 30/60 dagen.

Droog de onderdelen altijd zorgvuldig na het reinigen.

TECHNISCHE SPECIFICATIES

Bedrijfsbereik....DC 12 V, 500 mA max

Adapter (externe stroomtoevoer: 100\~240 VAC, 50/60 Hz)......Geleverd

BINNENSHUIS/BUITEN

Classificatie....Alleen voor gebruik binnenshuis

THERMISCH

Maximale omgevingstemperatuur 40°C

BEDIENING EN PROGRAMMERING

Gegevensuitgang 3-pins XLR vrouwelijke houder

Configuratie van de gegevenspen....pin 1 afgeschermd, pin 2 (-), pin 3 (+)

Protocollen......DMX-512 USITT

DMX-regelkanalen 001\~016

BESTELINFORMATIE

Obey™ 4 OBEY4

GARANTIE-INFORMATIE

Garantie....2-jarige beperkte garantie

RETOUREN

Als u ondersteuning nodig hebt of een product wilt retourneren:

• Neem contact op met het Chauvet wereldwijde hoofdkwartier als u zich in de VS bevindt (zie Neem contact Op).
• Als u zich binnen het Verenigd Koninkrijk of Ierland bevindt, neem dan contact op met Chauvet Europe Ltd. (zie Neem contact Op).
• Als u zich in Mexico bevindt, neem dan contact op met Chauvet Mexico (zie Neem contact Op).
• Als u zich in Benelux bevindt, neem dan contact op met Chauvet Europe BVBA (zie Neem contact Op).
• Als u zich in een ander land bevindt, neem dan GEEN contact op met Chauvet. Neem in plaats daarvan contact op met uw plaatselijke distributeur. Zie www.chauvetlighting.com voor distributeurs buiten de VS, het Verenigd Koninkrijk, Ierland, Mexico, of Benelux.

Als u zich buiten de VS, het Verenigd Koninkrijk, Ierland, Mexico, of Benelux bevindt, neem dan contact op met uw geregistreerde distributeur en volg hun instructies over het retourneren van Chauvet-producten naar hen. Ga naar onze website www.chauvetlighting.com voor contactinformatie.

Bel de corresponderende technische afdeling van Chauvet en vraag om een retouropdrachtformulier (RMA)-nummer vóór het verzenden van het product. Zorg dat u het modelnummer, serienummer en een korte beschrijving van de retouroorzaak bij de hand hebt.

Stuur het product gefrankeerd, in zijn originele doos en met zijn originele verpakking en accessoires. Chauvet geeft geen telefoon-tags.

Label het pakket duidelijk met het RMA-nummer. Chauvet weigert producten die worden geretourneerd met een RMA-nummer.

Schrijf het RMA-nummer op een voldoende bevestigd etiket. Schrijf het RMA-nummer NIET direct op de doos.

Vóór het verzenden van het product moet u de volgende informatie duidelijk op een stuk papier schrijven en het binnen de doos plaatsen:

• Uw naam:
• Uw adres:
• Uw telefoonnummer
• RMA-nummer
• Een korte beschrijving van het probleem

Zorg ervoor dat u het product voldoende inpakt. Alle verzendschade die resulteert uit onvoldoende verpakking is uw verantwoordelijkheid. FedEx-verpakking of dubbele dozen worden aanbevolen.

Chauvet behoudt zich het recht voor om (het) geretourneerde product(en) naar eigen inzicht te repareren of te vervangen.

NEEM

CONTACT

OP

HOOFDKANTOOR WERELD - Chauvet

Algemene Informatie

Adres: 5200 NW 108 ^th Avenue

Sunrise, FL 33351

Bandopname: [phone]

Fax: [phone]

Bandopname: [phone] (druk op 4)

Fax: [phone]

E-mail: [e-mail]

World Wide Web

www.chauvetlighting.com

VERENIGD KONINKRIJK EN IERLAND - Chauvet Europe Ltd.

Algemene Informatie

Adres: Unit 1C

Address:Stokstraat 18

9770 Kruishoutem

Belgium

Voice: [phone]

Technische Support

Email: [e-mail]

World Wide Web www.chauvetlighting.eu

Van buiten de VS, Verenigd Koninkrijk, Ierland, Mexico, of Benelux kunt u contact opnemen met de distributeur. Volg hun instructies om support aan te vragen of om een product te retourneren. Ga naar onze website voor contactinformatie.
