GEBRUIKSAANWIJZING Foot-C 2 Chauvet

Uitpak-instructies....74

Claims....74

Tekst-conventies 74

Symbolen 74

Disclaimer 74

Product in het kort....75

Veiligheids-instructies 75

2. Inleiding 76

Eigen-schappen 76

Product-beschrijving....76

Montage 76

Programmerings-concepten....76

Overzicht van het voorpaneel 77

Voorpaneel-aanzicht....77

Bedienings-elementen van het voorpaneel.... 77

Beschrijvingen van de bedienings-elementen 78

Achterzijde Aanzicht 79

Poorten op het achterpaneel 79

Diagram van de DMX-polariteits-schakelaar 79

Afmetingen van het product 79

3. Instelling 80

AC-stroom 80

Montage 80

Instellen van het bord....80

DMX-kabels....80

DMX-kabeldiagram....80

Adressering van de armatuur....80

4. Programmeren....81

Programmerings-modus 81

Naar de programmerings-modus gaan 81

De programmerings-modus afsluiten....81

Verwijderen van een scène of scènes.... 82

Programmeren van een achtervolging 83

Toevoegings-modus 83

Een stap of stappen in een achtervolging verwijderen.... 84

Modus bewerken 84

5. Afspelen....85

Afspeelmodus 85

Afspelen van een achtervolging....85

Snelheid 85

Fade 85

Automodus 86

Audio-triggering 86

Blackout 86

Tap Sync....86

Handbediening 86

MIDI-bediening....87

MIDI Map 87

6. Onderhoud....88

Product-onderhoud 88

7. Technische Specificaties......88

Retouren 89

WARRANTY/GARANTÍA/GARANTIE

Limited Warranty

FOR WARRANTY REGISTRATION AND COMPLETE TERMS AND CONDITIONS PLEASE VISIT OUR WEBSITE.

Voor klanten in het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk en Duitsland: www.chauvetlighting.eu/warranty-registration

Chauvet garandeert dat dit product bij normaal gebruik vrij zal blijven van defecten in materiaal en vakmanschap, voor de opgegeven periode en onder voorbehoud van de uitzonderingen en beperkingen die zijn uiteengezet in de volledige beperkte garantie op onze website. Deze garantie geldt uitsluitend voor de oorspronkelijke koper van het product en is niet overdraagbaar. Om onder deze garantie rechten uit te oefenen, moet u een aankoopbewijs overleggen in de vorm van een origineel verkoopbewijs van een geautoriseerde dealer, waarop de naam van het product en de aankoopdatum zichtbaar zijn. ER ZIJN GEEN ANDERE EXPLICIETE OF IMPLICIETE GARANTIES. Deze garantie geeft u specifieke wettelijke rechten. Mogelijk heeft u ook andere rechten die van staat tot staat en van land tot land verschillen. Deze garantie is uitsluitend geldig in de Verenigde Staten, het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk, Duitsland en Mexico. Neem contact op met uw lokale verkoper voor garantievoorwaarden in andere landen.

BEFORE YOU BEGIN

What Is

Included

- Externe stroomvoeding

- Beknopte handleiding

Uitpak-instructies

Pak het product direct voorzichtig uit en controleer de verpakking om te controleren of alle onderdelen in de verpakking zitten en in goede conditie zijn.

Claims

Als de doos of de inhoud (het product en meegeleverde accessoires) beschadigd zijn door de verzending of tekenen van ruwe behandeling vertonen, laat dit dan onmiddellijk weten aan de vervoerder en niet aan Chauvet. Het niet onmiddellijk melden van schade bij de vervoerder, kan uw claim ongeldig maken. Daarnaast moet u de doos en inhoud bewaren voor inspectiedoeleinden.

Voor andere problemen, zoals missende componenten of onderdelen, schade die niet is veroorzaakt door de verzending, kunt u binnen 7 dagen na ontvangst een claim indienen bij Chauvet.

Tekst- conventies

Conventie	Betekenis
1—512	Een reeks waarden
50/60	Een set waarden waarvan er slechts één gekozen kan worden
Settings	Een menuoptie die niet gewijzigd kan worden
Menu > Settings	Een reeks menuopties die gevolgd moet worden
	Een toets die op het bedieningspaneel van het product moet worden ingedrukt
ON	Een waarde die ingevuld of geselecteerd moet worden

Symbolen

Symbool Betekenis
	Kritieke installatie-, configuratie- of bedieningsinformatie. Het niet volgen van deze instructies kan ertoe leiden dat het product niet werkt, dat er schade aan het product of letsel aan de gebruiker wordt veroorzaakt.
	Belangrijke installatie- of configuratie-informatie. Als deze informatie niet wordt gebruikt kan het product net correct functioneren.
	Nuttige informatie.

Disclaimer

Chauvet gelooft dat de informatie in deze handleiding in alle aspecten accuraat is. Chauvet aanvaardt echter geen verantwoordelijkheid en wijst alle aansprakelijkheid af jegens enige partij voor enig verlies, schade of storingen die worden veroorzaakt door fouten of omissies in dit document, ongeacht of dergelijke fouten of omissies het gevolg zijn van nalatigheid, een ongeval of enige andere oorzaak. Chauvet behoudt zich het recht voor om de inhoud van dit document te wijzigen zonder enige verplichting om enig persoon of bedrijf van een dergelijke herziening te op de hoogte te stellen. Chauvet is echter niet verplicht dergelijke herzieningen te maken. Download de nieuwste versie van www.chauvetlighting.com.

De auteursrechtelijk beschermde werken in deze handleiding, waaronder, maar niet beperkt tot, alle ontwerpen, teksten en afbeeldingen, zijn eigendom van Chauvet.

© Copyright 2018 Chauvet & Sons, Inc. Alle rechten voorbehouden.

Elektronisch uitgegeven door Chauvet in de Verenigde Staten van Amerika.

CHAUVET, het Chauvet-logo en FOOT-C 2.0 zijn geregistreerde handelsmerken of handelsmerken van Chauvet & Sons Inc (d/b/a Chauvet en Chauvet Lighting) in de Verenigde Staten en andere landen. Hierin genoemde andere bedrijfs- en productnamen en logo's kunnen handelsmerken zijn van hun betreffende bedrijven.

Product in het kort	Gebruik op een dimmer	∅	Automatische programma's	∅
	Gebruik in de buitenlucht	∅	Stroomvoeding met automatisch bereik	√
	Geluidsactief	√	Vervangbare zekering	∅
	DMX	√	Door de gebruiker te onderhouden	∅
	Master/Slave	∅

Veiligheids-instructies

Lees de volgende Veiligheidsvoorschirften zorgvuldig door voordat u met dit product gaat werken. Deze instructies bevatten belangrijke veiligheidsinformatie over de installatie, het gebruik en het onderhoud.

• Sluit het product altijd aan op een geaard circuit om elektrocutierisico's uit te sluiten.
• Ontkoppel het product vóór het schoonmaken altijd eerst van de voedingsbron.
  • Zorg ervoor dat het stroomsnoer niet knikt of beschadigt.
• Koppel het product nooit los van het stopcontact door aan het snoer te trekken of te rukken.
• Controleer dat er tijdens gebruik geen ontvlambare materialen dichtbij het product staan.
• Raak de behuizing van het product tijdens gebruik niet aan, omdat het zeer warm kan worden.

• Het product is niet bedoeld voor permanente installatie.
• Controleer altijd of de spanning van het stopcontact waar u het product op aansluit binnen het bereik is dat staat vermeld op de sticker of het achterpaneel van het product.
• Het product is alleen geschikt voor gebruik binnenshuis! (IP20) Om het risico op brand en schokken te vermijden mag u het product niet blootstellen aan regen of vocht.
• Installeer het product op een locatie met voldoende ventilatie, op ten minste 50 cm afstand van aangrenzende oppervlakken.
• Sluit het product nooit aan op een dimmer.
  • Draag het product nooit aan het snoer.
• De maximale omgevingstemperatuur (Ta) bedraagt 40° C. Gebruik het product niet bij hogere temperaturen.
• Stop direct met het gebruik van het product in geval van ernstige gebruiksproblemen.
• Repareer het product nooit zelf. Reparaties die worden uitgevoerd door onopgeleide personen kunnen leiden tot schade of storingen. Neem contact op met het dichtstbijzijnde bevoegde technische hulpcentrum.
• Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

Bewaar deze gebruikershandleiding voor toekomstig gebruik. Als u het product doorverkoopt aan iemand anders moet u ervoor zorgen dat zij dit document ook ontvangen.

2. INLEIDING

Eigen- schappen

• Bedient tot wel 6 armaturen van in totaal 36 kanalen
- Ontwerpen om te werken met kanalen met tot 6 kanalen
• Gitaarpedaal-stijl knoppen
- Creëer een bedien een volledige lichtshow met achtervolgingen, scènes, fades en meer
- Ingebouwde tiksynchronisatie, automatische en geluidsmodi
- MIDI-ingang
- Directe audiolijningang voor het activeren van scènes
• Past in de CHS-25 VIP Gear Bag

Product- beschrijving

Foot-C 2.0 is een compacte 36-kanalen DMX-voet bediener die maximaal 6 zes-kanalen instellingen kan regelen en 12 groepen zoekresultaten kan opslaan met maximaal 24 fases elk. Ideaal voor 6-kanalen instellingen, het heeft stevige gitaar pedaalstijl knoppen die geautomatiseerde en geluid-actieve modi kan activeren, alsook zoekresultaten en stukken kan controleren. LED-displays maken het eenvoudig om het controle-mechanisme in elke omgeving te laten zoeken Verbeterde software biedt meer veelzijdigheid en maakt het eenvoudiger dan ooit om tussen de stukken te schuiven of instellingen direct uit te schakelen.

Montage

De Foot-C 2 is ontworpen met 4 rubberen voetjes, zodat het op een tafel kan worden geplaatst voor programmeren, kan daarna op de vloer worden geplaatst voor het afspelen. Het product is niet monteerbaar in een rek.

Programmerings -concepten

De Foot-C 2 gebruikt DMX-addressering en -waarden om producten te bedienen. Zie Adressering van de armatuur voor meer informatie.

Voorstellingen worden gecreëerd door de faders te gebruiken om DMX-waarden naar de producten te zenden. De voorstellingen zijn opgeslagen in scènes of stappen in achtervolgingen. De scènes en achtervolgingen worden bij verschillende snelheden afgespeeld en met verschillende soorten triggers.

• Voorstellingen worden in de programmeringsmodus gecreëerd. De producten worden geselecteerd met de armatuurknoppen. Om de producten te bedienen en voorstellingen te creëren worden de knoppen bewogen. Daarna worden de voorstellingen met de programmatoets opgeslagen in scènes of achtervolgingen. Zie Programmeren voor meer informatie.

- Scènes en achtervolgingen worden afgespeeld in de afspeelmodus. De afspeeltiming wordt ingesteld met de snelheids- en tijdfuncties, audioschakelaars, de tikssynchronisatiefunctie of MIDI-invoer. Zie Afspelen voor meer informatie.

Voorstellingen kunnen worden gecreëerd in de afspeelmodus, maar ze kunnen niet afgespeeld worden.

Overzicht van het voorpaneel

Voorpaneel- aanzicht

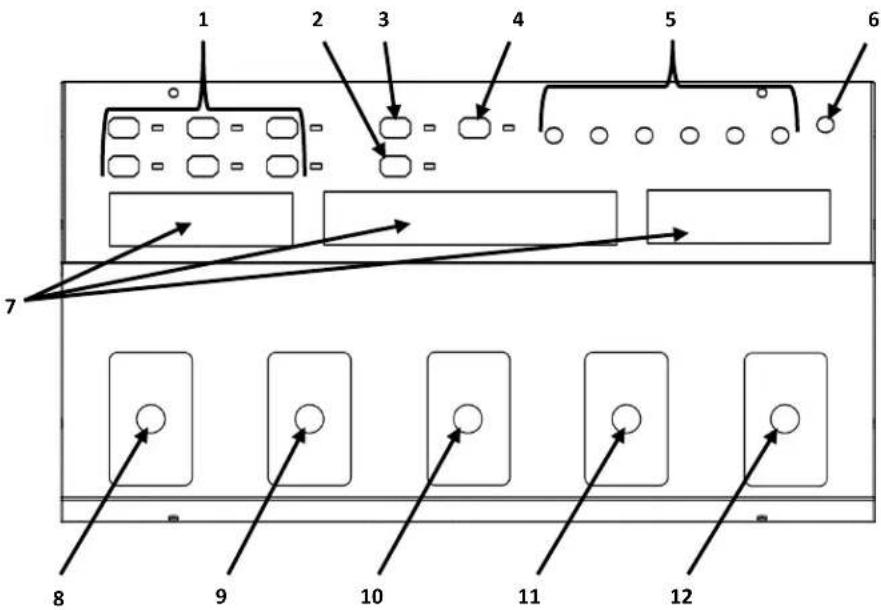

De Foot-C 2 is opgezet met de Armatuur-toetsen (<1> - <6>) in de linkerbovenhoek, de kleur- en gevoeligheidsknoppen in de rechterbovenhoek, de LED-displays in het midden en de gitaarpedaalachtige knoppen langs de onderzijde. Het achterpaneel van het product heeft de poorten en de stroomaansluiting. Zie Achterzijde Aanzicht voor informatie over het achterpaneel en zijn poorten.

1 2 3 4 5 6 7 8 9 10 11 12

Bedienings- elementen van het voorpaneel

Item Knop of toets
1	Armatuurselectieknoppen 1-6 met LED-lampjes
2	Programmaknop
3	Verduisteringsknop
4	Wisknop/MIDI-kanaalselectie. LED-lampje zal oranje branden in MIDI-selectiemodus
5	Kleur-/regelknoppen: rood, groen, blauw, geel, wit en UV
6	Audio Sensitivity (Geluidsgevoeligheidsknop)
7	Displays
8	Modus pedaal-stijl knop / schakelt tussen de zoekresultaten en de stukken of maakt de Tap Sybc modus mogelijk wanneer deze ingedrukt blijft.
9	Pedaal-stijl knop (auto) omhoog - rolt omhoog door een lijst of vergroot de numerieke waarde wanneer deze in werking is of maakt de auto-modus mogelijk
10	Pedaal-stijl knop (muziek) DOWN - zoekt naar beneden door een lijst of verlaagt de numerieke waarde wanneer deze in werking is of maakt de muziek-modus (geluid actief) mogelijk
11	Enter (TAPSYNC) de pedaal-stijl knop – stelt /maakt de huidige geselecteerde waarde mogelijk of stelt de TAPSYNC-tijd in.
12	BLACKOUT / FUNCTION pedaal stijl-knop Zet ook programma-modi uit/aan

Beschrijvingen van de bedienings-elementen

Knop of fader Beschrijving
FIXTURE<1>-<6>	Knoppen die de te bedienen lampen selecteren en de standaard DMX-adressen van de kanaalfaders instellen. De corresponderende LED-lampjes geven aan wanneer een lamp wordt geselecteerd.Let op: Deze knoppen zijn inclusief. Eerst op de ene drukken en daarna op de andere, zal beide lampen selecteren. Om een lamp te deselecteren, drukt u het opnieuw en controleert u of het LED-lampje uit is.
BLACKOUT	De knopverduistert alle armaturen. Om Blackout uit te schakelen, drukt u nogmaals op de knop.Het pedaalactiveert en deactiveert ook de verduisteringsfunctie.
PROGRAM	Knop die wordt gebruikt om naar de programmeringsmodus te gaan Laat u een scène, achtervolging of volgorde daarvan programmeren.
DELETE	Knop die wordt gebruikt om scènes individueel te verwijderen. Verwijder een scène door de knopingedrukt te houden totdat het LED-display gaat knipperen. De knopregelt ook de MIDI-kanaalselectie.
Kleuren/bedienings-knoppen	Knoppen voor het regelen van de handmatige instelling van rood, groen, blauw, geel, wit en UV (000-255) of het DMX-kanaal van de de armaturen 1–6.
Audio Sensitivity Knop	Knop die de gevoeligheid voor geluid en muziek van het bord instelt.
LED-Displays	Display dat verschillende soorten informatie toont over huidige selecties en of het in de programmeer- en afspeelmodus is:Blackout - geeft aan dat de verduistering actief is en het bord geen DMX-signalen verzendt.Program - geeft aan dat het bord in programmeringsmodus is.Music - geeft aan dat het bord in muziekinschakelingsmodus is.Auto - geeft aan dat het bord in automatische inschakelingsmodus is.Chase - toont of de huidige achtervolging in afspeel- of programmeermodus is.Scene - toont of de huidige scène in afspeel- of programmeermodus is.
Pedaalknop	Knop die tussen de zoekresultaat-modus en de stuk-modus schakeltWordt ook gebruikt om TAPSYNC te activeren Houd het ingedrukt om de TAP SYNC aanduiding te activeren.
(AUTO) Pedaal knop	Knop die omhoog gaat door de groep stukken of omhoog gaat door de fases in een zoekresultaat.Wordt ook gebruikt om de Auto-modus te activeren om automatisch zoekresultaten of stukken terug te spelen.
(MUSIC) Pedaal knop	Knop die omlaag gaat door de groep stukken of omlaag door de fases in een zoekresultaatWordt ook gebruikt om de muziek-modus te activeren om stukken/fases in te stellen in zoekresultaten om te reageren op audio activering van een bron.
< ENTER (TAPSYNC)> Pedaalknop	Knop die wordt gebruikt tijdens het programmeren om tussen de Snelheid - en de Afname-functies te schakelen of een selectie te bevestigen.Terwijl u in de Tap Sync-modus bent, moet u drukken om het tempo in te stellen.
<BLACKOUT / FUNCTION> Pedaal-knop	Knop die wordt gebruikt in het terug spelen om snel tussen de Muziek-modus en de Auto-modus te schakelen of om alle instellingen uit te schakelenOm het uitschakelen uit te zetten, moet u weer op-pedaal knop drukken.Wordt ook gebruikt om programma-modi aan/uit te zetten. Met programma geactiveerd moet u drukken om tussen Add en Editte schakelen.

Achterzijde Aanzicht


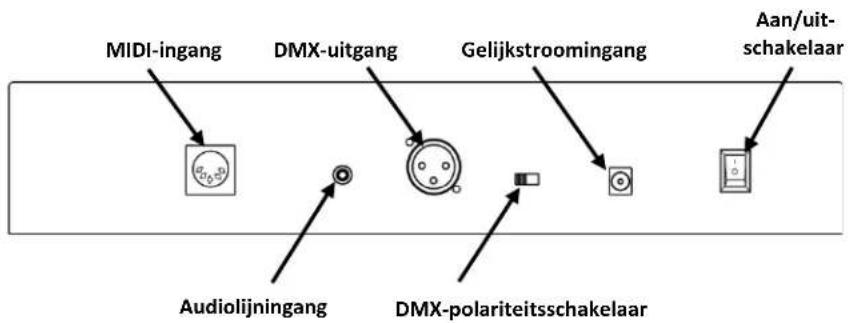

Poorten op het achterpaneel

Poort Functie
MIDI-ingang	5-pins MIDI-poort voor aansluiting op een MIDI-signaal.
DMX-uitgang	3-pins DMX-poort voor aansluiting op overige producten.
Gelijkstroomingang	Aan te sluiten op de externe stroomvoorziening.
Aan/uit-schakelaar	Schakelaar die de Foot-C 2 aan en uit schakelt.
Audiolijningang	RCA-ingang voor externe audio-activering.
DMX-polariteitsschakelaar	Schakelaar voor het wijzigen van de DMX-polariteit.

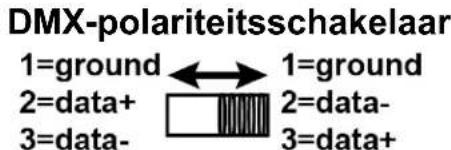

Diagram van de DMX-polariteits-schakelaar

DMX-polariteitsschakelaar 1=ground ← 1=ground 2=data+ 3=data-

DMX-uitgang 2 1 3

Alle lampen van Chauvet gebruiken een negatieve pin 2 en positieve pin 3, dus moet de polariteitsschakelaar worden inesteld zoals hierboven is afgebeeld—richting de poort DMX-regeluitgang. Lampen van andere fabrikanten kunnen anders werken.

Voor meer informatie over DMX, kunt u de DMX-basishandleiding downloaden op www.chauvetlighting.com.

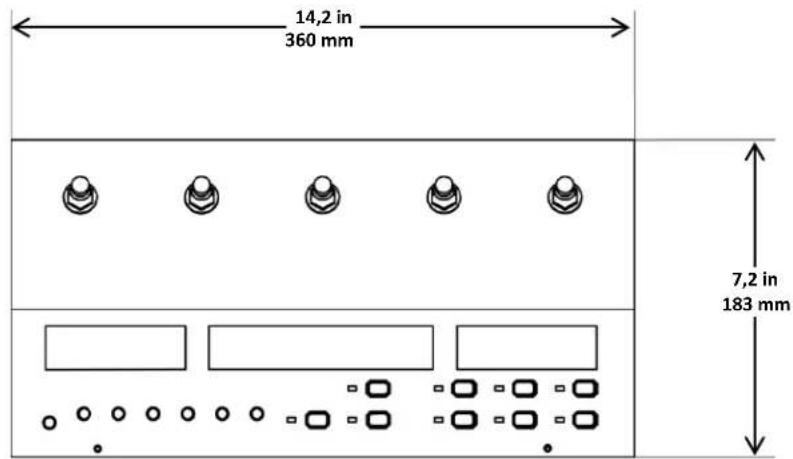

Afmetingen van het product

14,2 in 360 mm 7,2 in 183 mm

2,6 in 66 mm

3. INSTELLING

AC-stroom

De Foot-C 2 heeft een externe voeding met automatisch bereik, die kan werken met een ingangsspanning van 100 tot 240 VAC, 50/60 Hz. Om de vermogensvereisten te bepalen van het product (aardlekschakelaar, stopcontact en bedrading), moet de huidige waarde worden gebruikt die staat vermeld op het etiket dat is bevestigd aan het achterpaneel van de voeding of moet het specificati diagram van het product geraadpleegd worden. Het gemelde spanningsvermogen geeft het gemiddelde stroomverbruik aan onder normale omstandigheden.

• Sluit het product altijd aan op een beschermd circuit (aardlekschakelaar of zekering). Zorg ervoor dat het product voldoende elektrisch is geaard om het risico op elektrocutie of brand te vermijden.
• Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.
• Sluit het product nooit aan op een rheostat (variabele weerstand) of dimmercircuit, zelfs als het rheostat- of dimmerkanaal alleen dient als een 0 tot 100%-schakelaar dient.

Montage Instellen van het bord DMX-kabels

De Foot-C 2 is uitsluitend ontworpen voor plaatsing op een tafel of de vloer. Controleer of er in voldoende ventilatie rond het product is voorzien.

Om de regelaar te gebruiken moet het zijn aangesloten op de producten met DMX-kabels en de producten moeten correct zijn geadresseerd. De onderstaande paragrafen beschrijven de DMX-kabels en DMX-adressering.

Er zijn DMX-kabels nodig om DMX-waarden van de borden naar de producten te krijgen. Sluit de DMX-kabel aan van de DMX-uitgang van het bord op de DMX-ingang van het eerste product in de opstelling.

Sluit daarna een andere DMX-kabel aan van de DMX-uitgang van het eerste product in de opstelling op de DMX-ingang van het volgende product. Blijf aansluiten tot alle producten zijn verbonden.

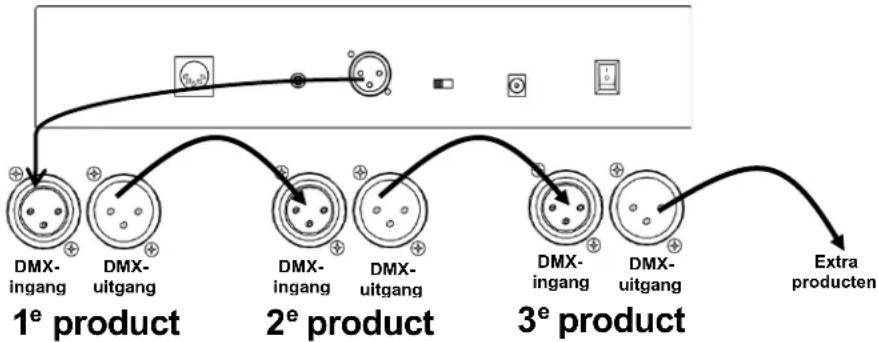

DMX-kabeldiagram

Adressering van de armatuur

De Foot-C 2 gebruikt DMX-adressering. De Foot-C 2 bedient de lampen met specifieke DMX-adressen en de lampen moet correct zijn geadresseerd wil de Foot-C 2 ze kunnen bedienen.

Meer dan één lamp kan hetzelfde DMX-adres bedienen, maar de lampen met hetzelfde DMX-adres moeten hetzelfde type lamp hebben.

Hieronder staat een diagram met de DMX-adressen van de Foot-C 2 en de corresponderende FIXTURE knoppen:

FIXTURE knop	Startadres Bereik
<1>	1 1-6
<2>	7 7-12
<3>	13 13-18
<4>	19 19-24
<5>	25 25-30
<6>	31 31-36

Dit product heeft een programmageheugen. Alle voorstellingen bestaan niet alleen tijdens de huidige sessie, maar kunnen ook worden opgeslagen en later worden aangeroepen na het uitschakelen.

4. PROGRAMMEREN

Programmerings -modus

Programmeringsmodus wordt gebruikt om te programmeren voor afspelen. In de programmeringsmodus worden verlichtingsvoorstellingen gecreëerd en opgeslagen om af te spelen. Er zijn drie onderdelen bij het programmeren voor afspelen.

• Programmeren van lampen: het selecteren en bedienen daarvan om voorstellingen te creëren.
• Programmeren van scènes: de voorstellingen opslaan in scènes. of
• Programmeren van achtervolgingen: de voorstellingen opslaan in stappen in een achtervolging.

De volgende paragraaf beschrijft hoe de lampen, scènes en achtervolgingen geprogrammeerd moeten worden en hoe scènes en achtervolgingen aangepast en gewist moeten worden.

Uitvoer kan worden aangepast in de afspeelmodus, maar de voorstellingen die zijn gecreëerd in de afspeelmodus kunnen niet naar het geheugen opgeslagen worden.

Naar de Doe het volgende om naar de programmeringsmodus te gaan:

programmerings- modus gaan

1. Schakel het bord in.
2. Houd drie seconden ingedrukt.
3. Het programmeringslampje, naast de knop gaat branden.
4. Laat los.

De Doe het volgende om de programmeringsmodus af te sluiten:

programmerings- modus afsluiten

1. Houd drie seconden ingedrukt.
2. Het programmeringslampje, naast de knop gaat uit.
3. Laat los.

De Foot-C 2 heeft een bank met scènes, los van de achtervolgingsbanken, voor het opslaan en afspelen van opgenomen scènes. Volg onderstaande instructies om een scène op te nemen:

1. Ga naar de programmeringsmodus.
2. Druk op totdat de linker display SCENE aangeeft.
3. Gebruik en om de gewenste scène te selecteren.
4. Gebruik knoppen <1> - <6> om de armatuur/armaturen die geprogrammeerd moeten worden te selecteren.
5. Gebruik de knoppen kleur/aantal om de gewenste uitvoer in te stellen.
6. Herhaal stappen 4 en 5 totdat de uitvoer van alle armaturen is zoals gewenst is.
7. Druk op . Het display knippert en toont de scène die is opgeslagen.
8. Herhaal stappen 3-7 voor tot wel 24 scènes.
9. De programmeringsmodus verlaten

Scènes zijn bedoeld voor gebruik als statische voorstellingen, in tegenstelling tot achtervolgingen, die bedoeld zijn voor wisselende voorstellingen.

Na te zijn opgenomen, kan elke scène worden geherprogrammeerd. Doe het volgende een scène te bewerken:

1. Ga naar de programmeringsmodus.
2. Druk op totdat de linker display SCENE aangeeft.
3. Gebruik en om de scène te selecteren die bewerkt moet worden.
4. Gebruik knoppen <1> - <6> om de armatuur/armaturen die geprogrammeerd moeten worden te selecteren.
5. Gebruik de knoppen kleur/aantal om de gewenste uitvoer in te stellen.
6. Herhaal stappen 4 en 5 totdat de uitvoer van alle armaturen is zoals gewenst is.
7. Druk op . Het display knippert en toont de scène die is opgeslagen.
8. Herhaal stappen 3-7 voor alle scènes die bewerkt moeten worden.
9. De programmeringsmodus verlaten

Verwijderen van een scène of scènes

Voorstellingen die zijn gemaakt of bewerkt in de programmeringsmodus worden niet opgeslagen in het systeemgeheugen totdat is ingedrukt.

Doe het volgende om een scène te verwijderen:

1. Ga naar de programmeringsmodus.
2. Druk op totdat de linker display SCENE aangeeft.
3. Gebruik en om de scène te selecteren die verwijderd moet worden.
4. Houd drie seconden ingedrukt. Het display knippert, wat aangeeft dat de scène is verwijderd.
5. Laat los.
6. Herhaal stappen 3-5 totdat alle gewenste scènes zijn verwijderd.
7. De programmeringsmodus verlaten

Verwijderde scènes kunnen niet worden hersteld zonder de voorstelling opnieuw te ontwerpen.

Programmeren van een achtervolging

Toevoegings- modus

Achtervolgingsmodus geeft de gebruiker toegang tot een bank van 12 achtervolgingen, elk met maximaal 24 stappen. Het onderscheid tussen achtervolgingen en scènes laat de gebruiker naar wens schakelen tussen bewegende achtervolgingen en statische scènes.

De toevoeg-modus geeft de gebruiker de mogelijkheid om nieuwe fasen in een zoekresultaat op te nemen, ofwel aan een eerder niet opgenomen zoekresultaat, of aan een reeds ontwikkeld zoekresultaat. Om een zoekresultaat te programmeren:

1. De programma-modus ingaan.
2. Druk op totdat het linker display CHASEweergeeft.
3. Druk op totdat het display rechts Addweergeeft.
4. Druk op om door de groep zoekresultaten te gaan totdat het gewenste zoekresultaat is geselecteerd. Een zoekresultaat met geen opgeslagen fasen zal __ 00/00 laten zien (zoekresultaat 1–12 fase 0 buiten 0) op het middelste display.
5. Druk op de knoppen <1>-<6> om de te programmeren instelling(en) te selecteren
6. Druk op de Color/Number knoppen om de gewenste uitgang in te stellen.
7. Herhaal de fasen 5 en 6 totdat de capaciteit van alle instellingen is bereikt.
8. Druk op . De displays zullen knipperen om aan te geven dat de fase werd opgeslagen. Het product zal automatisch naar de volgende fase bewegen. De laatste fase die in het geheugen werd opgeslagen, zal het middelste display tonen. Bijvoorbeeld: 03 03/03 (zoekresultaat 3, fase 3 van 3) zal veranderen in 03 04/04 (zoekresultaat 3, fase 4
   of 4) na drukken op , geeft aan dat de volgende fase om te programmeren zal 03 05/05 zijn (zoekresultaat 3, fase 5 van 5).
9. Herhaal de fasen 5-8 voor maximaal 24 fasen.
10. De programma-modus verlaten

Een fase toevoegen in het midden van het zoekresultaat:

1. De programma-modus ingaan.
2. Druk op totdat het linker display CHASEweergeeft.
3. Druk op totdat het display rechts Addweergeeft.
4. Druk op om door de groep zoekresultaten te gaan totdat het gewenste zoekresultaat is geselecteerd.
5. Druk op en om de fase te selecteren voordat de fase ingevoegd wordt.
6. Druk op de knoppen <1>-<6> om de te programmeren instelling(en) te selecteren
7. Druk op de Color/Number knoppen om de gewenste capaciteit in te stellen.
8. Herhaal de fasen 6 en 7 totdat de capaciteit van alle instellingen is bereikt
9. Druk op . De displays zullen knipperen om aan te geven dat de ingevoegde fase werd opgeslagen. Het middelste display zal de ingevoegde fase weergegeven. Bijvoorbeeld, indien het display weergeeft 01 07/13 voordat op wordt gedrukt, zal het 01 08/14 weergeven nadat de nieuwe fase is opgeslagen.

zoekresultaten zijn bedoeld om gebruikt te worden om frames te veranderen zoals bedoeld voor stukken die bedoeld zijn voor statische frames.

Een stap of stappen in een achtervolging verwijderen

Om een fase of fasen in een zoekresultaat te verwijderen, moet u het volgende instructies volgen:

1. De programma-modus ingaan.
2. Druk op totdat het linker display CHASEweergeeft.
3. Druk op om het zoekresultaat te selecteren dat verkort moet worden.
4. Druk op en om de fase te selecteren die verwijderd moet worden.

5. Houd gedurende drie seconden ingedrukt. De displays zullen knipperen om aan te geven dat de fase werd verwijderd. Alle fasen na de verwijderde fase zullen de rij omlaag gaan om te vervangen. Bijvoorbeeld: Indien fase 3 is verwijderd, zal fase 4 fase 3 worden, fase 5 zal fase 4 worden. etc.

6. Geef vrij.

7. Herhaal de fasen 4-6 totdat alle gewenste fasen verwijderd zijn.

8. Verlaat de programma-modus of ga door met het programmeren met de zoekresultaten/stukken.

Verwijderde stappen kunnen niet worden hersteld zonder de voorstelling opnieuw te ontwerpen.

Modus bewerken

Om een fase of fasen in een zoekresultaat te bewerken, moet u onderstaande instructies volgen:

1. De programma-modus ingaan.
2. Druk op totdat het linker display CHASEweergeeft.
3. Druk op totdat het display rechts EDITweergeeft.
4. Druk op om het zoekresultaat te selecteren dat bewerkt moet worden.
5. Druk op en om het zoekresultaat te selecteren die bewerkt moet worden.
6. Druk op de knoppen <1>-<6> om de te programmeren instelling(en) te selecteren
7. Druk op deColor/Number -knoppen om de gewenste uitgang in te stellen.
8. Herhaal de fasen 6 en 7 totdat de capaciteit van alle instellingen is bereikt.
9. Druk op om de wijzigingen op te slaan. De displays zullen knipperen om aan te geven dat de wijzigingen werden opgeslagen.
10. Herhaal de fasen 5-9 totdat alle gewenste wijzigingen bij dit zoekresultaat zijn voltooid.
11. Werk een ander zoekresultaat bij of verlaat de programma-modus.

5. AFSPELEN Afspeelmodus

Afspelen wordt gebruikt om opgeslagen scènes en achtervolgingen af te spelen. Het is de modus die moet worden gebruikt wanneer de show plaatsvindt. In de afspeelmodus worden de opgeslagen scènes en achtervolgingen ingeschakeld om af te spelen. Er zijn 4 afspeeltypes:

• Afspelen van scènes - Afspelen van opgeslagen scènes.
• Afspelen van achtervolgingen - Afspelen van opgeslagen achtervolgingen.
• Afspelen van MIDI - Met behulp van een MIDI-ingangssignaal om scènes en achtervolgingen af te spelen.
• Live afspelen - Controleren van de uitgangen zonder het gebruik van scènes of achtervolgingen. Niet aanbevolen.

Om een van de modi te bedienen die gele, witte of UV-kleuropties aanbieden, moet de geselecteerde armatuur dat betreffende kleurlicht kunnen produceren.

Afspelen van een achtervolging

Zoekresultaat terug spelen activeert een specifiek zoekresultaat (1-12) om terug te spelen met automatische audio, MIDI of Tap. Sync activering. Het middelste display toont het geselecteerde zoekresultaat, de huidige fase en het totale aantal fasen in dat zoekresultaat.

Om naar het zoekresultaat terug spelen-modus te gaan, moet u het volgende doen:

1. Druk op . Zoekresultaat 1 zal automatisch worden geselecteerd.
2. Druk op en om een zoekresultaat te selecteren.
3. Druk op om te activeren.

Er is geen manier om de stappen handmatig te activeren in een achtervolging in afspeelmodus.

Snelheid

De instelling van de snelheid bepaalt hoe lang elke fase in een zoekresultaat in de automodus actief blijft voordat de volgende fase wordt geactiveerd.

Om de snelheid in te stellen moet u het volgende doen:

1. Speel een zoekresultaat terug.
2. Houd ingedrukt totdat SPEED 0–16 in het middelste display wordt weergegeven.
3. Druk op en om de gewenste snelheid te selecteren. 0 zal de automatische activering stoppen. 1–16 staat in een volgorde van de kleinste tot de grootste snelheden.
4. Druk op totdat het display het huidige stuk of zoekresultaat laat zien om de snelheidsinstelling te verlaten.

Fade

De instelling van de afname bepaalt hoe lang het duurt om één stuk of fase te wijzigen of een afname naar het volgende stuk of fase.

Om de afname in te stellen moet u onderstaande instructies volgen:

1. Speel een stuk of zoekresultaat terug.
2. Houd ingedrukt totdat SPEED XX het middelste display weergeeft. XX geeft een numerieke waarde aan van 00 tot 16.
3. Druk nog eens op een keer. FADE XX weergegeven op het middelste display.
4. Druk op en om de gewenste afname te selecteren. 00 zal de stukken of fasen instellen om direct naar de volgende te klikken indien is geactiveerd. 01–16 staat in een volgorde van de kleinste tot de grootste afname-krommen.
5. Druk op een keer. Het display zou de huidige scène of achtervolging moeten tonen.

Automodus

Auto-modus stelt de fasen in zoekresultaten in om automatisch te activeren, gebaseerd op de ingestelde snelheid en afname tijden.

Om de Auto-modus mogelijk te maken, moet u het volgende doen:

1. Speel een zoekresultaat terug.
2. Houd ingedrukt totdat het display rechts AUTO weergeeft.

Audio-triggering

De audio-modus stelt de fasen in zoekresultaten in om op audio-activering te reageren, van ofwel de interne microfoon of een externe audio-bron door de Audio Line Input jack achter op het paneel.

Om audio/activering mogelijk te maken, moet u onderstaande instructies volgen:

1. Een zoekresultaat terug spelen.
2. Houd ingedrukt totdat het display rechts MUSIC weergeeft.
3. Draai de AUDIO SENS -knop naar boven totdat de ontstane stukken of fasen door het geluid naar wens zijn.

Blackout

Blackout-modus stelt alle DMX-uitgangen in op nul als ze actief zijn. Er zijn twee manieren om Blackout-modus te activeren of deactiveren:

• Druk op of
- Houd drie seconden ingedrukt.
Beide methoden kunnen Blackout deactiveren, ongeacht hoe het is geactiveerd. Terwijl Blackout-modus actief is, brandt het lampje naast .

Tap Sync

De Tap Sync-aanduiding geeft de gebruiker de mogelijkheid om de automaat in te stellen en de snelheden met de voet af te stellen. Om Tap Sync te activeren:

1. Speel een zoekresultaat terug in de auto-modus.
2. Houd gedurende drie seconden ingedrukt. Het display rechts geeft TAPSY weer.
3. Geef vrij.
4. Druk op ENTER (TAPSYNC)> bij het gewenste tempo Doe dit meerdere keren om er zeker van te zijn dat het tempo is ingesteld. (De tijd tussen de eerste en tweede druk is de snelheid, de tijd tussen de tweede en derde druk is de afname)
5. Om Tap Sync te deactiveren, druk op .

Wanneer Tap Sync wordt geactiveerd, voegt de armatuur automatisch een fadetijd van '1' toe. Dit kan verwijderd worden door het indrukken van de pedaalknop in het Fade-menu.

Handbediening

Tijdens het afspelen kunnen de kleur-knoppen voorrang krijgen op de scène of achtervolging die afgespeeld worden. Om een opgenomen programma handmatig te bedienen doet u het volgende:

1. Speel een scène of achtervolging af in een modus.
2. Gebruik knoppen <1>-<6> om de armatuur/armaturen die handmatig bediend moeten worden te selecteren.
3. Gebruik de kleur/aantal-knoppen om de uitvoer van de geselecteerde armatuur/armaturen te wijzigen.

Zodra een kleur-knop is bewogen, zal de knop het programma voor de geselecteerde armatuur/armaturen vervangen. Bijvoorbeeld: Als alle armaturen zijn ingesteld om blauw voor een scène uit te voeren, wordt armatuur 1 geselecteerd, en wordt de knop BLAUW helemaal omlaag gedraaid, waarna armatuur 1 zal geen blauw zal uitvoeren.

Om de handbediening uit te schakelen, gebruikt u knoppen <1>-<6> om alle geselecteerde armaturen te deselecteren.

MIDI- bediening

De Foot-C 2 kan extern worden bestuurd door een MIDI-signaal via de MIDI-in-poort op het achterpaneel. Dit werkt op elk moment, zolang er een MIDI-invoer is.

Om het MIDI-ontvangstkanaal te selecteren:

1. Houd drie seconden ingedrukt. Het lamphe naast zal gaan branden.
2. Laat los. Het display zal zijn veranderd om het MIDI-ontvangstkanaal weer te geven.
3. Gebruik en om een MIDI-ontvangstkanaal 1-16 te selecteren.
4. Houd drie seconden ingedrukt. Het lamphe naast gaat uit.

5. Laat los. Het display zal naar normaal zijn teruggekeerd.

6. De regelaar reageert alleen op MIDI-opdrachten op het geselecteerde MIDI-kanaal wanneer SPEEd is ingesteld naar 0.

7. Voer de MIDI-bediening uit met NOTE_ON of PRGRAM CHANGE-opdrachten. Alle andere MIDI-instructies worden genegeerd.
8. Om een achtervolging te stoppen stuurt u de BLACKOUT ON-noot.

MIDI Map

NOTE_ON

MIDI-noot	Functie (in-/uitschakelen)
00–23	SCENE 1-24 AAN
24–35	CHASE 1-12 AAN
36	TAPSYNC
127	Blackout

PROGRAM CHANGE

MIDI-noot	Functie (in-/uitschakelen)
10–21	CHASE 1-12 AAN
30–53	SCENE 1-24 AAN
60–76	Speed instellen 1-16
80–95	Fade instellen 1-16
100	Blackout AAN
101	Blackout UIT

MIDI-bediening loopt tijdens het gebruik altijd op de achtergrond.

6. ONDERHOUD

Product- onderhoud

De ophoping van stof verlaagt de prestaties en kan oververhitting veroorzaken. Dit kan leiden tot een lagere levensduur van het product en mechanische slijtage van de lichtbron. Om optimale prestaties te behouden en slijtage te minimaliseren moeten uw verlichtingsproducten ten minste tweemaal per maand gereinigd worden. Let er echter op dat het gebruik en omgevingsomstandigheden ook factoren zijn voor het verhogen van de schoonmaakfrequentie.

Volg onderstaande instructies om het product te reinigen:

1. Haal het apparaat van de stroom.
2. Wacht totdat het product op kamertemperatuur is.
3. Gebruik een stofzuiger (of droge perslucht) en een zachte borstel om opgehoopt stof op het externe oppervlak te verwijderen.
4. Reinig alle transparante oppervlakken (displaylenzen) met een milde zeepoplossing, ammoniumvrije glasreiniger of isopropylalcohol.
5. Pas de schoonmaakoplossing direct toe op een zachte, pluisvrije katoenen doek of een brillendoekje.
6. Veeg vuil of roet voorzichtig naar de buitenrand van het transparante oppervlak.
7. Poets de transparante oppervlakken voorzichtig totdat het vrij is van waas en pluisjes.

- Droog de transparante oppervlakken altijd zorgvuldig na het reinigen.

Afmetingen en gewicht	Lengte	Breedte	Lengte	Gewicht
	183 mm	360 mm	66 mm	1,9 kg
	Let op: Afmetingen in inches moeten worden afgerond naar de dichtstbijzijnde decimaal
Vermogen	Waarde	Foot-C 2		Externe stroomvoeding
	Ingangsspanning	Vast		Schakelend
	Bereik	12 VDC, 1 A		100 tot 240 VAC, 50/60 Hz
	Spanningsselectie	Vast		Automatisch wisselend bereik
Thermisch	Maximale externe temp.	Koelsysteem
	40 °C	Convectie
DMX	Uitvoerstekker	Kanaalbereik
	3-pin XLR	36
Bestellen	Productnaam	Artikelcode		UPC Nummer
	Foot-C 22.0	09081235		781462215835

CE RoHS

RETOUREN

Als u ondersteuning nodig hebt of een product wilt retourneren:

• Neem contact op met het Chauvet wereldwijde hoofdkwartier als u zich in de VS bevindt.
• Als u zich binnen het Verenigd Koninkrijk of Ierland bevindt, neem dan contact op met Chuavet Europe Ltd.
• Als u zich in Mexico bevindt, neem dan contact op met Chauvet Mexico.
• Als u zich in Frankrijk bevindt, neem dan contact op met Chauvet Frankrijk.
• Als u zich in Duitsland bevindt, neem dan contact op met Chauvet Duitsland.
• Als u zich binnen de Benelux bevindt, neem dan contact op met Chuavet BVBA.
• Als u zich in een ander land bevindt, neem dan GEEN contact op met Chauvet. Neem in plaats daarvan contact op met uw plaatselijke distributeur. Zie www.chauvetlighting.com voor distributeurs buiten de VS, het Verenigd Koninkrijk, Ierland, Frankrijk, Duitsland, Mexico of de Benelux.

Als u zich buiten de VS, het Verenigd Koninkrijk, Ierland, Duitsland, Frankrijk, Mexico of de Benelux bevindt, neem dan contact op met uw geregistreerde distributeur en volg hun instructies over het retourneren van CHAUVET-producten naar hen. Ga naar onze website www.chauvetlighting.com voor contactinformatie.

Bel de corresponderende technische afdeling van Chauvet en vraag om een retouropdrachtformulier (RMA)-nummer vóór het verzenden van het product. Zorg dat u het modelnummer, serienummer en een korte beschrijving van de retouroorzaak bij de hand hebt.

Stuur het product gefrankeerd, in zijn originele doos en met zijn originele verpakking en accessoires. Chauvet geeft geen retourstickers af.

Label het pakket duidelijk met het RMA-nummer. Chauvet weigert producten die worden geretourneerd met een RMA-nummer.

Schrijf het RMA-nummer op een voldoende bevestigd etiket. Schrijf het RMA-nummer NIET direct op de doos.

Vóór het verzenden van het product moet u de volgende informatie duidelijk op een stuk papier schrijven en het binnen de doos plaatsen:

• Uw naam:
• Uw adres:
• Uw telefoonnummer
• RMA-nummer
• Een korte beschrijving van het probleem

Zorg ervoor dat u het product voldoende inpakt. Alle verzendschade die resulteert uit onvoldoende verpakking is uw verantwoordelijkheid. FedEx-verpakking of dubbele dozen worden aanbevolen.

Chauvet behoudt zich het recht voor om (het) geretourneerde product(en) naar eigen inzicht te repareren of te vervangen.

Contact Us

General Information	Technical Support
Chauvet World Headquarters
Address: 5200 NW 108th AvenueSunrise, FL 33351Voice: [phone]Toll free: [phone]	Voice: [phone]Email:[e-mail]:www.chauvetdj.com
Chauvet Europe Ltd
Address: Unit 1CBrookhill Road IndustrialEstatePinxton, Nottingham, UKNG16 6NTVoice: [phone]	Email:[e-mail]:www.chauvetdj.co.uk
Chauvet Europe BVBA
Address: Stokstraat 189770 KruishoutemBelgiumVoice: [phone]	Email:[e-mail]:www.chauvetlighting.eu
Chauvet France
Address: 3, Rue Ampère91380 Chilly-MazarinFranceVoice: [phone]	Email:[e-mail]:http://www.chauvetdj.fr
Chauvet Germany
Address: Bruno-Bürgel-Str. 1128759 BremenGermanyVoice: [phone]	Email:[e-mail]:http://www.chauvetdj.de
Chauvet Mexico
Address: Av. de las Partidas 34-3B(Entrance by Calle 2)Zona Industrial LermaLerma, Mexico C.P. 52000Voice: [phone]	Email:[e-mail]:www.chauvet.com.mxVisit the applicable website above to verify our contact information and instructions to request support. Outside the U.S., U.K., Ireland, Mexico, France, Germany, or Benelux, contact the dealer of record.
