Producttype	DMX512-controller
Merk	Chauvet
Model	OBEY6
Aantal regelbare units	6 (individueel)
Aantal kanalen per unit	6 (maximaal)
Besturingsprotocol	DMX512
Voeding	Externe voeding 9–12 VDC, 500 mA
Ingangsspanningsbereik	100–240 VAC, 50/60 Hz
Geschatte afmetingen	200 × 150 × 60 mm
Geschat gewicht	0,6 kg
Besturingsmodi	Handmatig (RGBAm+UV), Automatisch, Chaser, Kleurenovergang, Kleurenmacro, Muziek, Stroboscoop, Zwart Algemeen
Knoppen voor voorinstelbare kleuren	18 knoppen
Potentiometers	Snelheid, Vervaging, Hoofddimmer, Stroboscoop, Witte dimmer, UV-dimmer
DMX-ingang	Nee (alleen uitgang)
DMX-uitgang	1 x XLR 3-polig
Inbegrepen accessoires	Externe voeding, referentiehandleiding
Gebruik	Enkel binnen (IP20)
Maximale omgevingstemperatuur	40 °C
Veiligheidsafstand tot oppervlakken	50 cm (20 inch)
Garantie	Beperkte garantie (zie voorwaarden op Chauvet-website)

Veelgestelde vragen - OBEY6 Chauvet

Hoe stel ik de DMX-adressen van de apparaten in met de Obey 6?

Gebruik de adrestabel in de handleiding: Fixture 1 krijgt adres 1, Fixture 2 adres 7, Fixture 3 adres 13, enz. Stel elk apparaat in op het overeenkomstige DMX-adres.

Hoe reset ik de Obey 6?

Er is geen hardware-reset. Om de standaardinstellingen te herstellen, schakelt u het apparaat uit, wacht u enkele seconden en schakelt u het weer in.

Hoe activeer ik de muziekmodus (sound activation)?

Druk op de knop Geluid (LED-indicator). Gebruik de geluidsgevoeligheidsknop om de reactiviteit aan te passen. De lichten reageren op het ritme van de muziek.

Hoe maak ik aangepaste kleuren met de potentiometers?

Schakel de modus Handmatige bediening RGBAm+UV in (overeenkomstige knop). Gebruik de potentiometers Rood, Groen, Blauw, Amber, Wit en UV om de gewenste kleur te maken.

Hoe gebruik ik het stroboscoopeffect?

Druk op de knop Stroboscoop (LED-indicator). Stel de knippersnelheid in met de stroboscoopsnelheidspotentiometer.

Hoe sluit ik meerdere projectoren aan op de Obey 6?

Verbind de apparaten in een DMX-daisy chain via de XLR-connectoren. Zorg dat elk apparaat een uniek DMX-adres heeft in het bereik van de Obey 6 (1, 7, 13, 19, 25, 31).

Wat te doen als een projector niet reageert op opdrachten?

Controleer de DMX-bedrading, het DMX-adres van de projector en of de Obey 6 is ingeschakeld. Probeer de DMX-kabel te vervangen of test op een andere projector.

Hoe maak ik de Obey 6 schoon?

Koppel het apparaat los. Gebruik een droge of licht vochtige doek (zonder chemicaliën) om de behuizing schoon te maken. Gebruik geen oplosmiddelen.

Hoe vervang ik de zekering van de Obey 6?

Koppel het apparaat los. Zoek de zekeringhouder naast de voedingsingang. Vervang de doorgebrande zekering door een zekering van hetzelfde type en dezelfde waarde (zie etiket).

Heeft de Obey 6 garantie?

Ja, Chauvet biedt een beperkte garantie. Raadpleeg de website www.chauvetlighting.com/warranty-registration voor de VS en Mexico, of www.chauvetlighting.eu/warranty-registration voor Europa.

GEBRUIKSAANWIJZING OBEY6 Chauvet

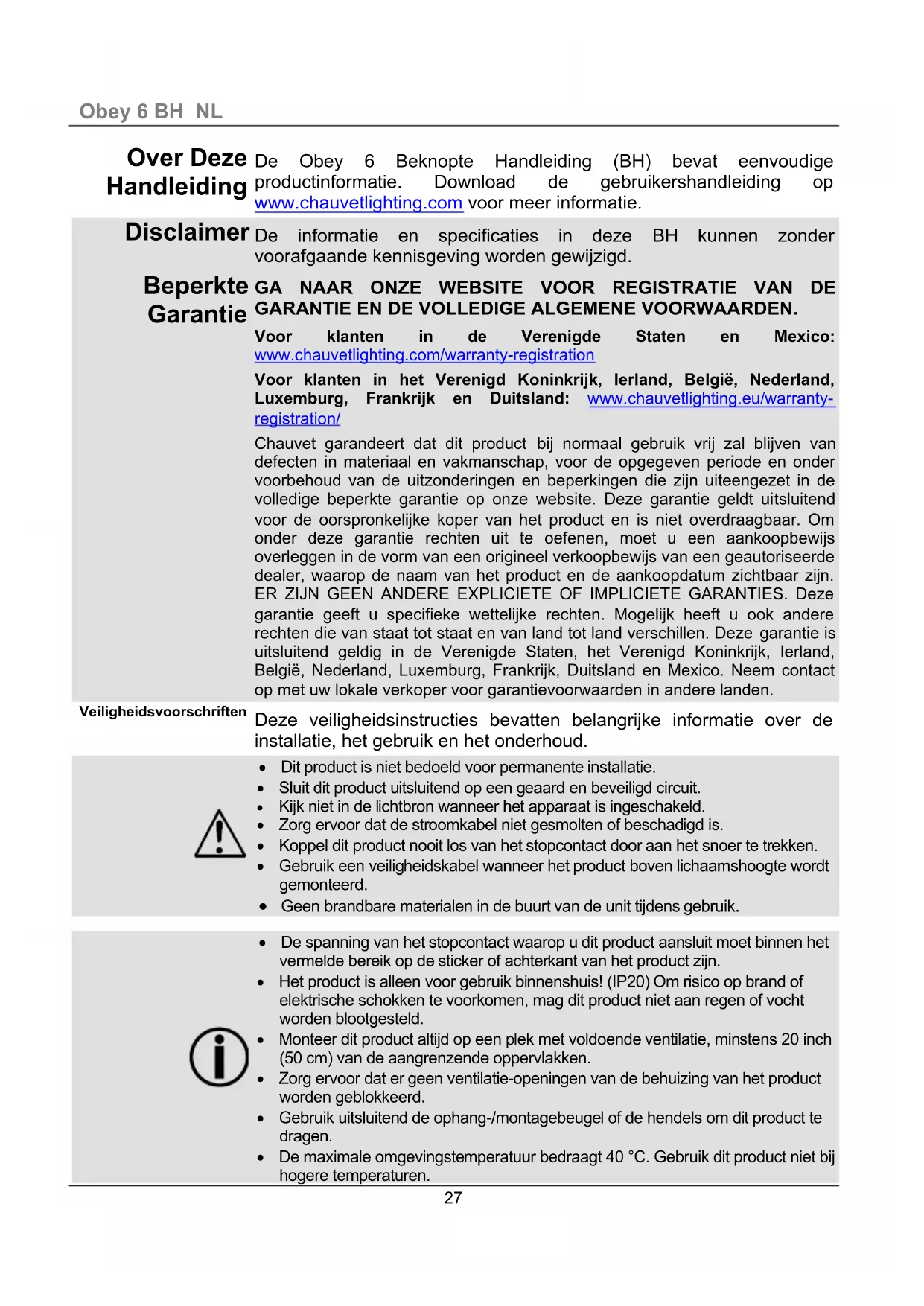

Over Deze De Obey 6 Beknopte Handleiding (BH) bevat eenvoudige Handleiding productinformatie. Download de gebruikershandleiding op www.chauvetlighting.com voor meer informatie.

Disclaimer

De informatatie en specifics caties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Beperkke GA NAAR ONZE WEBSITE VOOR REGISTRATIE VAN DE Garantie GARANTIE EN DE VOLLEDIGE ALGEMENE VOORWAARDEN.

Voor klanten in de Verenigde Staten en Mexico: www.chauvetlighting.com/warranty-registration

Voor klanten in het Verenigd Koninklijk, Ierland, Belgie, Nederland, Luxemburg, Frankrijk en Duitsland: www.chauvetlighting.eu/warranty-registration/

Chauvet garandeert dat dit product bij normala gebruik vrij za biljven van defecten in materiaal en vakmanschap, voor de opgegevenperiode en onder voorbehoud van de uitzonderingen en beperkingen die+zijn uiteengezet in de volledige beperkte garantie op unsere website. Deze garantie geldt uitsluitend voor de oorspronkelijke koper van het product en is Niet overdraagbaar. Om onder deze garantie rechten uit te oefenen, moet u een aankoopbewijs overleggen in de vorm van een origineel verkoopbewijs van een geauthoriseerde dealer, waarop de naam van het product en de aankoopdatum zichtaar+zijn. ER ZIJN GEEN ANDERE EXPLICIETE OF IMPLICIETE GARANTIES. Deze garantie geeft u specifieke wettelijkrechten. Mogelijk heeft u ook andere rechten die van staat tot staat en van land tot land verschillen. Deze garantie is uitsluitend geldig in de Verenigde Staten, het Verenigd Koninkrijk, Ierland, Belgie, Nederland, Luxemburg, Frankrijk, Duitsland en Mexico. Neem contact op met uw lokale verkoper voor garantievoorwaarden in andere landen.

Veiligheidsvoorschriften

Deze veiligheidsinstrumenties bevatten belangrijke informatatie over de installment, het gebruik en het onderhoud.

• Dit product is Niet bedoeld voor permanente installment.
  Sluit dit product uitsluitend op een geaard en beveiligcd circuit.
• Kijk Niet in de lichtbron wonneer het apparaat is ingeschakeld.
  Zorg ervoor dat de stroomkabel Niet gesmolten of beschadigd is.
  Koppel dit product nooit los van het stopcontact door aan het snoer te trekken.
• Gebruik een veiligheidskabel wanner het product boven lichaamshoogte worden gemonteerd.
• Geen brandbare materialen in de buurt van de unitijdens gebruik.

• De spanning van het stopcontact waarop u dit product aansluit moet binnen het vermelde bereik op de sticker ofijkenkant van het product�n.
• Het product is alleen voor gebruik binnenshuis! (IP20) Om risico op brand of elektrische schokken te voorkomen, mag dit product Niet aan regen of vocht worden blootgesteld.
• Monteer dit product alsijd op een plek met voldoende ventilatie, minstens 20 inch (50 cm) van de aangrenzende oppervlakken.
  Zorg ervoor dat er geen ventilatie-openingen van de behuizing van het product worden geblokkeerd.
• Gebruik uitsluitend de ophang-/montagebeugel of de hendels om dit product te dragen.

• De maximale omgevingstemperatuur bedraagt 40^ . Gebruik dit product nicht bij hogere temperaturen.

• Stop in het geval van ernstige operationele problemen onmiddelijk met het gebruik.

• Open het product Niet. Het bevat geen te onderhonden onderdelen.
• Sluit om onnodige slijtage te verhinderen en de levensduur te verlengenijdens periodes van Niet-gebruik het product via stroomonderbreker of de stekker volledig van stroom af.

Contact

Van buiten de VS, Verenigd Koninkrijk, Ierland, Benelux, Frankrijk, Duitsland of Mexico sunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product returneren. Ga waar www.chauvetlighting.com voor contactinformationie.

Wat is

Obey 6

• Beknopte handleiding

inbegren

• Exterme stroomvoeding

Om te beginnen

Pak uw Obey 6 uit en zorg ervoor dat u alle onderdelen in goede staat hebt ontvangen. Als de doos of inhoud beschadigd lijkt, stel dan de vervoerder onmiddelijk op de hoogte, nied Chauvet.

Beschrijving

De Obey 6 is een universele compacte DMX-512 regelaar die ideaal is voor LED-armaturen. Het bedient tot wel 6 armaturen individuel met tot 6 kanalen per armatuur. Vooringestelde kleurknoppen lately u snel en moeitelloos spontaan de kleuren selecteren. Snelle kleurknoppen zorgen voor eenvoudig toe te voegen, gelaagde effecten. Afspeelopties bevatten de handmatige RGBAW+UV, automatische modus, geluidsactieve modus, achtervolgingen, kleurenmacro's, kleurfade en kleurfadevertraging. Verhoogde controle met afstelbare geluidsgevoeligheid-, stroboscoop- en verduiisteringseffecten.

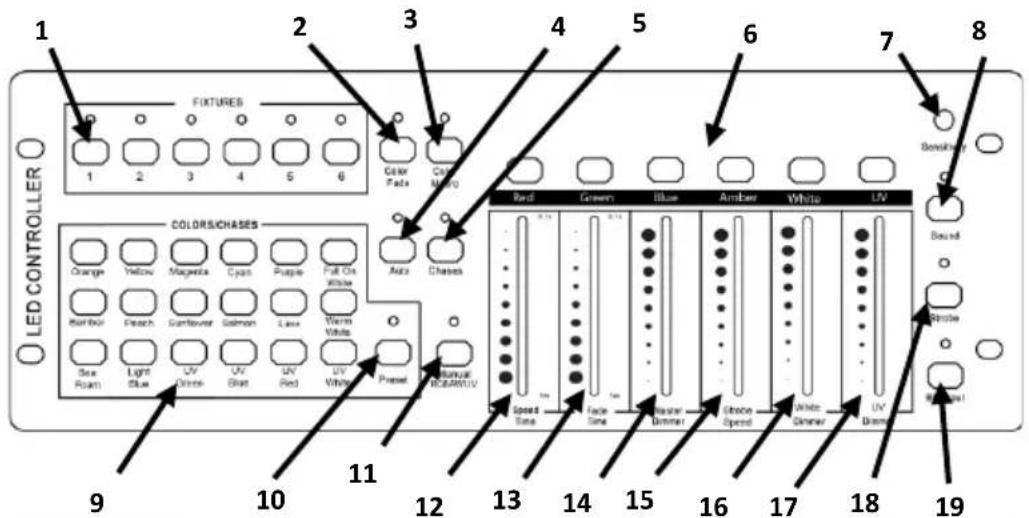

Productverzicht

Item	Knop of fader
1	Armatuurselectieknoppem met LED-lampjes
2	Kleurfadeknop met LED-lampje
3	Kleurmacroknp met LED-lampje
4	Autoknop met LED-lampje
5	Achtervolgingsknop met LED-lampje
6	Tijdelijke knoppen/snelle kleurknoppen
7	Instelknop geluidsgevoeligheid
8	Geluidsknop met LED-lampje
9	Vooringestelde kleuren/achtervolgingen
10	Vooringestelde kleurknop met LED-lampje
11	Handmatige RGBAW+UV-knop met LED-lampje
12	Snelheidstijf/rood-fader
13	Fadetijd/groen-fader
14	Masterdimmer/blauw-fader
15	Stroboscoopfrequentie/geel-fader
16	Witte dimmer/wit-fader
17	UV-dimmer/UV-fader
18	Stroboscoopknop met LED-lampje
19	Verduisteringsknop met LED-lampje

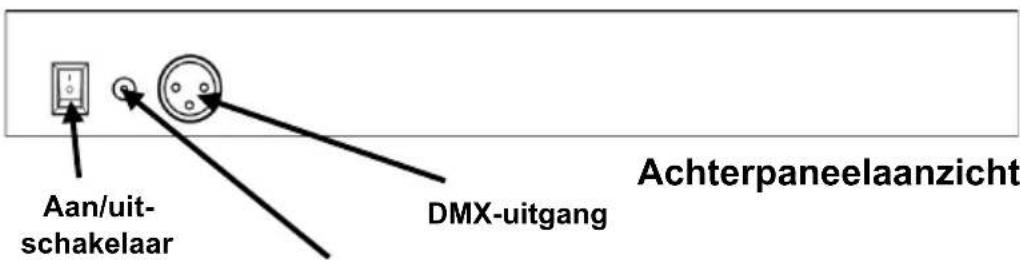

Gelijkstroomingang

Vermogen

Dit product heeft een externe voeding met automatisch bereik die kan werken met een ingangsspanning van 100 tot 240 VAC, 50 / 60Hz ; het loopt op 9 tot 12 VDC, 500~mA .

Sluit om onnodige slijtage te verhinderen en de levensduur te verlengenijdens periodes van Niet-bebruik het product via stroomonderbreker of de stekker volledig van stroom af.

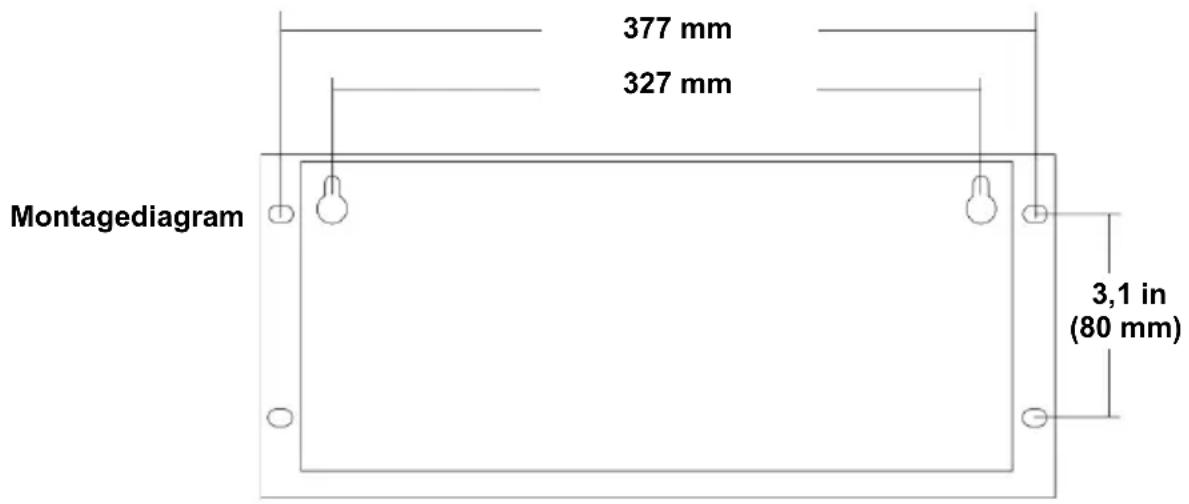

Montage Lees alvorens dit product te monteren alle veiligheidsvoorschriften De montageafmetingen zich inbegrepen om te helpen bij de installmentie.

Adressering van de De Obey 6 gekruikt DMX-addressering. Het bord bedient de lampen met specifieke DMX-adressen en de lampen要去 correct zijn geadresseerd wil het bord ze konnen bedieren.

armatuur Meer dan een lamp kan hetzelfde DMX-adres bedieren, maar de lampen met hetzelfde DMX-adres要去en hetzelfde type lamp hebben. Hieronder staat een diagram met de DMX-adressen van de Obey 6 en de correspondende armatuurknappen.

Adres	Armatuurknop
1	<FIXTURES 1>
7	<FIXTURES 2>
13	<FIXTURES 3>
19	<FIXTURES 4>
25	<FIXTURES 5>
30	<FIXTURES 6>

Regelaarmodi

De Obey 6 heeft de volgende bedieningsmodi. Voor gedetailleerde instructies over het gebruik van deze modi en hoe elke modus werkt met andere modi, leest u de gebruikershandleiding die beschikbaar is www.chauvetlighting.com.

Vooringesteldekleuren

De 18 vooringestelde kleurknoppen wijzen een kleur toe aan elke gedresseerde armatuur of armatuurgroep.

Auto

Deze modus gebruikt ingebouwde programma's om elke armatuur onafhankelijk te wisselen door willekeurige kleuren.

Achtervolgingen

Deze vooringesteldeachtervolgingen bieden verschillende kleurencombinations die de LED's aan en uit schakelen zoadat de lampen langs een lijn lijken te bewegen.

Kleurenfade

Dit ingebouwde fadeprogramma creëert een seriële keten door armaturen 1-6.

Kleurenmacro

Deze vooringestelde kleurenmacro's hebben wisselende intensiteiten.

Geluid

Deze functie creëert een geluidsgeactiveerde show met de kleurenfade-, auto- en achterolgingsmodi.

Tijdelijke/snelle kleuren

Een volledig rode, volledig groene, volledig blauwe, volledig gele, volledig witte of volledig UV bedieningsmodus kan een stabiele wash of spot te creeren voor verschillende verlichtingsbehoeften.

In de voorinstellingsmodus met knappen met een kleur.

Stroboscoop

Deze modus produeertlichtflitsen bij regelmatige intervallen. Deze intervallen worden ingesteld door de stroboscoopfrequentiefader in te stellen.

Verduistering

Verduisters alle armaturen.

Handmatige RGBAW+UV

Stel deutsche modus in om een handmatig geselecteerde aangepaste kleurencombinatie te selecteren die wordt bepaald door de posities van de rode, groene, blauwe, gele, witte en UV-faders.

Om een van de modi te bedieren die gele, witte of UV-kleuropties aanbieden,要去 de geselecteerde armatuur dat betreffende kleurlicht konnen produceren.
