OBEY6 - Contrôleur Chauvet - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Contrôleur DMX512
Marque	Chauvet
Modèle	OBEY6
Nombre d'unités contrôlables	6 (individuellement)
Nombre de canaux par unité	6 (maximum)
Protocole de contrôle	DMX512
Alimentation électrique	Alimentation externe 9–12 VCC, 500 mA
Plage de tension d'entrée	100–240 VCA, 50/60 Hz
Dimensions approximatives	200 × 150 × 60 mm
Poids approximatif	0,6 kg
Modes de commande	Manuel (RVBAm+UV), Automatique, Chenillard, Fondu de couleur, Macro de couleur, Musical, Stroboscope, Noir général
Boutons de couleurs prédéfinies	18 boutons
Potentiomètres	Vitesse, Fondu, Gradation maître, Stroboscope, Gradation blanche, Gradation UV
Entrée DMX	Non (uniquement sortie)
Sortie DMX	1 x XLR 3 broches
Accessoires inclus	Alimentation externe, manuel de référence
Utilisation	Intérieur uniquement (IP20)
Température ambiante maximale	40 °C
Distance de sécurité aux surfaces	50 cm (20 pouces)
Garantie	Garantie limitée (voir conditions sur site Chauvet)

FOIRE AUX QUESTIONS - OBEY6 Chauvet

Comment configurer les adresses DMX des projecteurs avec l'Obey 6 ?

Utilisez le tableau des adresses du manuel : Fixture 1 reçoit l'adresse 1, Fixture 2 l'adresse 7, Fixture 3 l'adresse 13, etc. Réglez chaque projecteur sur son adresse DMX correspondante.

Comment réinitialiser l'Obey 6 ?

Il n'y a pas de réinitialisation matérielle. Pour restaurer les paramètres par défaut, mettez l'appareil hors tension, attendez quelques secondes, puis rallumez-le.

Comment activer le mode musical (sound activation) ?

Appuyez sur le bouton Son (voyant LED). Utilisez la molette de sensibilité au son pour ajuster la réactivité. Les lumières réagiront au rythme de la musique.

Comment créer des couleurs personnalisées avec les potentiomètres ?

Activez le mode Opération manuelle RVBAm+UV (bouton correspondant). Utilisez les potentiomètres Rouge, Vert, Bleu, Ambre, Blanc et UV pour créer la couleur désirée.

Comment utiliser l'effet stroboscope ?

Appuyez sur le bouton Stroboscope (voyant LED). Réglez la vitesse de clignotement avec le potentiomètre de vitesse du stroboscope.

Comment connecter plusieurs projecteurs à l'Obey 6 ?

Reliez les projecteurs en chaîne DMX (daisy chain) via les connecteurs XLR. Assurez-vous que chaque projecteur a une adresse DMX unique dans la plage de l'Obey 6 (1, 7, 13, 19, 25, 31).

Que faire si un projecteur ne répond pas aux commandes ?

Vérifiez le câblage DMX, l'adresse DMX du projecteur, et que l'Obey 6 est sous tension. Essayez de remplacer le câble DMX ou de tester sur un autre projecteur.

Comment nettoyer l'Obey 6 ?

Débranchez l'appareil. Utilisez un chiffon sec ou légèrement humide (sans produits chimiques) pour nettoyer le boîtier. N'utilisez pas de solvants.

Comment remplacer le fusible de l'Obey 6 ?

Débranchez l'appareil. Localisez le porte-fusible à côté de l'entrée d'alimentation. Remplacez le fusible grillé par un fusible de même type et valeur (voir étiquette).

L'Obey 6 est-il garanti ?

Oui, Chauvet offre une garantie limitée. Consultez le site www.chauvetlighting.com/warranty-registration pour les États-Unis et le Mexique, ou www.chauvetlighting.eu/warranty-registration pour l'Europe.

MODE D'EMPLOI OBEY6 Chauvet

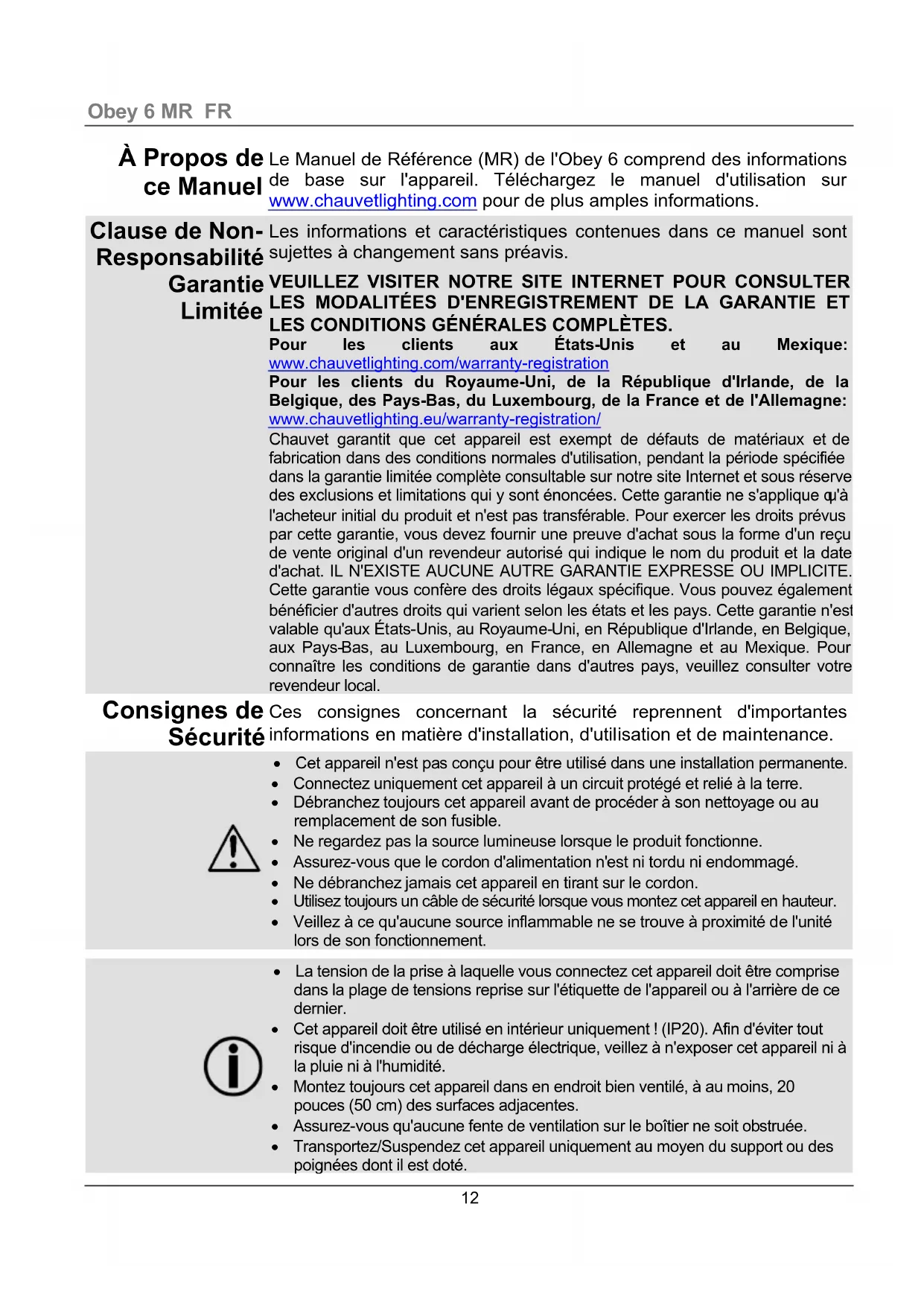

Le Manuel de Référence (MR) de l'Obey 6 comprend des informations de base sur l'appareil. Téléchargez le manuel d'utilisation sur www.chauvetlighting.com pour de plus amples informations.

Garantie veuillez visiter notre SITE internet pour consulter les modalitées d'enregistrement de la garantie et les conditions générales complétés.

Pour les clients aux États-Unis et au Mexique: www. chauvetlighting. com/warranty-registration

Pour les clients du Royaume-Uni, de la République d'Irlande, de la Belgique, des Pays-Bas, du Luxembourg, de la France et de l'Allemagne: www.chauvetlighting.eu/warranty-registration/

Chauvet garantit que cet appareil est exempt de défauts de matériel et de fabrication dans des conditions normales d'utilisation, pendant la période spécifique dans la garantie limitée complète consultable sur notre site Internet et sous réserve des exclusions et limitations qui y sont énoncées. Cette garantie ne s'applique qu'à l'acheteur initial du produit et n'est pas transférable. Pour exercer les droits prévus par cette garantie, vous devez fournir une preuve d'achat sous la forme d'un reçu de vente original d'un revendeur autorisé qui indique le nom du produit et la date d'achat. IL N'EXISTE AUCUNE AUTRE GARANTIE EXPRESSE OU IMPLICITE. Cette garantie vous confère des droits légaux spécifiques. Vous pouvez également bénéficier d'autres droits qui varient selon les états et les pays. Cette garantie n'est valable qu'aux États-Unis, au Royaume-Uni, en République d'Irlande, en Belgique, aux Pays-Bas, au Luxembourg, en France, en Allemagne et au Mexique. Pour connaître les conditions de garantie dans d'autres pays, veuillez consulter votre revendeur local.

• Cet appareil n'est pas conçu pour être utilisé dans une installation permanente.
• Connectez uniquement cet appareil à un circuit protégé et relié à la terre.
• Débranche toujours cet appareil avant de procéder à son nettoyage ou au remplacement de son Fuse.
• Ne regardez pas la source lumineuse lorsque le produit fonctionne. Assurez-vous que le cordon d'alimentation n'est ni tordu ni endommagé.
• Ne débranchez jamais cet appareil en tirant sur le cordon. Utilisez toujours un câble de sécurité lorsque vous montez cet appareil en hauteur.
• Veillez à ce qu'aucune source inflammable ne se trouve à proximité de l'unité lors de son fonctionnement.

• La tension de la prise à laquelle vous connectez cet appareil doit être comprise dans la plage de tensions reprise sur l'étiquette de l'appareil ou à l'arrière de ce dernier.
• Cet appareil doit être utilisé en intérieur uniquement ! (IP20). Afin d'éviter tout risque d'incendie ou de décharge électrique, veillez à n'exposer cet appareil ni à la pluie ni à l'humidité. Montez toujours cet appareil dans un endroit bien ventilé, à au moins 20 pouces (50 cm) des surfaces adjacentes. Assurez-vous qu'aucune fente de ventilation sur le boîtier ne soit obstruée.
• Transportez/Suspendez cet appareil uniquement au moyen du support ou des poignées dont il est doté.
• La température ambiantemaximale supportée par cet appareil est de 104°F (40 °C). Ne le faites pas fonctionner à des températures plus élevées.
• En cas de sérieux problèmes de fonctionnement, arrêtez le système immédiatement.
• N'ouvrez pas cet appareil. Il ne contient aucun composant susceptible d'être réparé par l'utilisateur.
• Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez-entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.

Contact

En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Benelux, de la France, de l'Allemagne, ou du Mexique, contactez votre fournisseur si vous avez besoin d'assistance ou de returner votre produit. Consultez le site www.chauvetlighting.com pour partager nos coordonnées.

Ce qui est

Obey 6

• Manuel de Référence

Inclus

• Alimentation externe

Débuter

Déballez l'Obey6 et assurez-vous d'avoir tout reçu et en bon état. Si l'emballage ou le contenu semble être endommagé, indiquez-le immédiatement au transporteur et non à Chauvet.

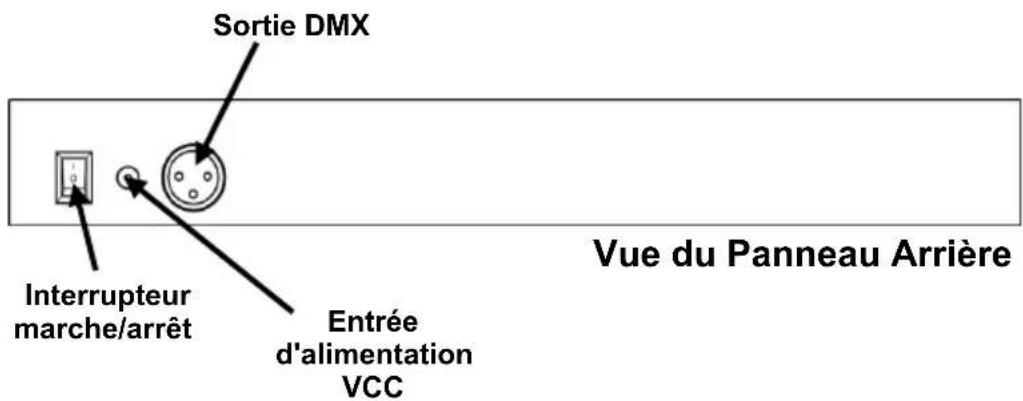

Description de l'appareil

L'Obey 6 est un jeu d'orgues DMX-512 compact universel, idéal pour les projecteurs à LED. Il commande jusqu'à 6 unités individuellement et jusqu'à 6 canaux par unité. Les boutons de couleurs préconfigurés vous permettent d'effectuer une sélection rapide et simple des couleurs à la volée. Les boutons de couleurs rapides vous permettent d'ajouter facilement des effets de superposition. Les options de lecture comprennent l'opération manuelle des couleurs RVBA+UV, le mode automatique, le mode musical, les chenillards, les macros de couleurs, le fondu de couleur ainsi que la temporisation du fondu de couleur. Optimisez la commande grâce au réglage de la sensibilité audio, du stroboscope et des effets de noir général.

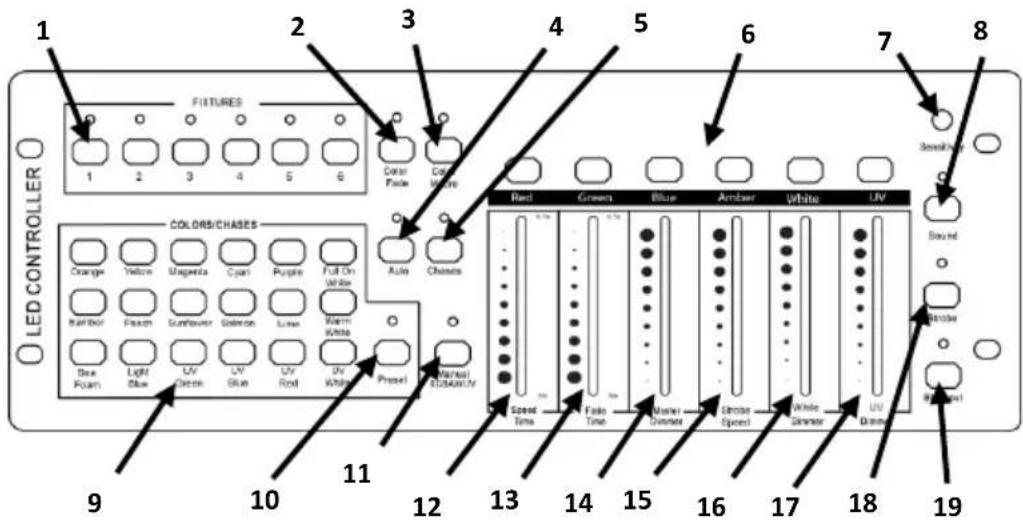

Vue d'Ensemble du Produit

Élément	Bouton ou potentiamètre
1	Boutons de sélection de l'unité avec voyant LED
2	Bouton de fondu de couleur avec voyant LED
3	Bouton de macro de couleur avec voyant LED
4	Bouton automatique avec voyant LED
5	Bouton de chenillard avec voyant LED
6	Boutons de couleur rapide / momentanées
7	Molette de réglage de la sensibilité au son
8	Bouton de son avec voyant LED.
9	Couleurs / Chenillards prédéfinis
10	Bouton de couleurs prédéfinies avec voyant LED
11	Bouton d'opération manuelle de RVBAb+UV avec voyant LED
12	Potentiomètre de sélection de vitesse / Rouge
13	Potentiomètre de sélection de fondu / Vert
14	Potentiomètre de gradation maître / Bleu
15	Potentiomètre de vitesse de stroboscope / Ambre
16	Potentiomètre de gradation blanche / Blanc
17	Potentiomètre de gradation UV / UV
18	Bouton de stroboscope avec voyant LED
19	Bouton de noir général avec voyant LED

Alimentation

Cette unité est dotée d'une alimentation universelle prenant en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50 / 60Hz, elle fonctionne sur courant de 9 à 12 VCC, 500 mA.

Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.

Installation

Avant de monter cet appareil, lisez et assimilez les consignes de sécurité. Les dimensions pour le montage sont reprises ici pour vous guider dans l'installation.

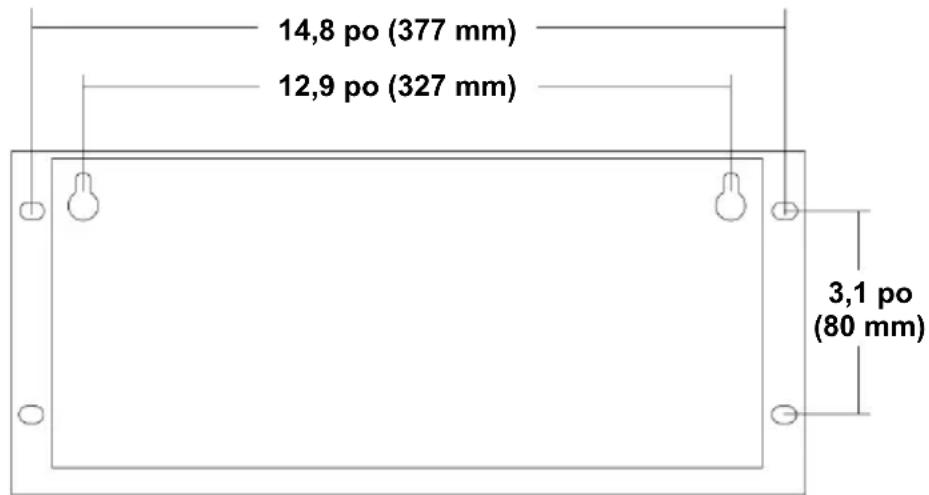

Schéma de montage

Configurer les adresses de l'unité

L'Obey 6 utilise les adresses DMX. Le tableau de bord permet de commander les éclairages au moyen d'adresses spécifiques. Pour ce faire, il convient de les configurer correctement.

Il est possible d'attribuer à plusieurs éclairages la même adresse pour autant que ceux-ci soient du même type.

Veuillez trouver ci-après un tableau reconnaissant les adresses DMX de l'Obey 6 ainsi que les boutons correspondants des unités.

Addresse	Bouton de l'Unité
1	<FIXTURES 1>
7	<FIXTURES 2>
13	<FIXTURES 3>
19	<FIXTURES 4>
25	<FIXTURES 5>
30	<FIXTURES 6>

Modes de Commande L'Obey 6 propose les modes de commande suivants : pour de plus amples informations sur la manière dont utiliser ces modes, et comment chaque mode interagit avec les autres, consultez le manuel d'utilisation disponible sur www.chauvetlighting.com.

Les dix-huit boutons de couleurs prédéfinies seront à assigner une couleur à chaque unité ou groupe d'unités dont l'adresse a été configurée.

Auto Ce mode fait appel aux programmes intégrés afin que chaque unité change, indépendamment les unes des autres, de couleur et ce de manière aléatoire.

Chenillards Ces chenillards prédéfinis proposent de multiples combinaisons de couleurs qui parcourent les LED de manière ponctuelle afin de donner une impression de déplacement de la lumière le long d'une corde.

Couleurs en Ce programme intégré de fondu de couleur créé un chenillard en série entre les unités 1 à 6.

Macros de Ces macros de couleurs prédéfinies varient en intensité. Couleur

Musical Cette unité permet de créer un jeu de lumières musical via les modes fondu de couleur, automatique et chenillard.

Couleurs Un mode de fonctionnement tout rouge, tout vert, tout bleu, tout amber, tout blanc ou tout UV permet la création d'un wash ou spot stable pour vos divers besoins en éclairage.

Rapides Remarque: en mode prédéfini, les boutons ne donnent accès qu'à une couleur à la fois.

Stroboscope Ce mode entraînera une cadence de clignotements de stroboscope à intervalles réguliers. Ces intervalles sont définis par le potentiomètre de vitesse du stroboscope.

Mise en noir général de toutes les unités.

Opération manuelle de RVBAb+UV Configurez ce mode pour une combinaison de couleurs personnalisée déterminée par la position des potentiomètres rouge, vert, bleu, amber, blanc et UV.

Pour le fonctionnement de tout mode proposant les couleurs amber, blanc ou UV, l'unité sélectionnée doit être capable d'en effectuer le rendu.
