Producttype	DMX-opname- en afspeelcontroller
Merk	Chauvet
Model	DMX-RT4
Afmetingen	122 x 81 x 38 mm (4,8 x 3,2 x 1,5 inch)
Gewicht	Ongeveer 0,5 kg
Voeding	Universele ingang 100-240 VAC, 50/60 Hz (externe adapter meegeleverd)
Stroomverbruik	Niet gespecificeerd; DC-uitgang 12 V, 100 mA voor triggers
Belangrijkste functies	Opname en afspelen van DMX-shows, event-triggering, audio-afspelen, opslag op micro SD-kaart, gebruikersinterface met OLED-scherm en knoppen
DMX-ingang	1 x XLR 5-pins (ingang)
DMX-uitgang	1 x XLR 5-pins (uitgang)
Audio-ingang	USB-poort (voor audiobestanden)
Audio-uitgang	3,5 mm jack
Triggerconnectoren	4 x Phoenix 3-pins (uitgang 12 V DC, 100 mA)
Opslag	Micro SD-kaart (niet inbegrepen)
Scherm	OLED met navigatiemenu
Statuslampjes	Groen, blauw, rood, geel (zie handleiding voor betekenis)
Veiligheid	Alleen voor gebruik binnenshuis (IP20), maximale omgevingstemperatuur 40°C, bevestiging met veiligheidskabel verplicht op hoogte, apparaat niet openen
Onderhoud en reiniging	Stroom uitschakelen voor reiniging; droge doek gebruiken; geen oplosmiddelen gebruiken
Onderdelen en repareerbaarheid	Geen door de gebruiker te repareren onderdelen; neem contact op met Chauvet-ondersteuning
Algemene informatie	Beperkte garantie (zie Chauvet-website); referentiehandleiding inbegrepen; firmware-update via USB-poort

Veelgestelde vragen - DMX-RT4 Chauvet

Hoe neem ik een DMX-show op met de DMX-RT4?

Ga naar het menu Record Show, geef het bestand een naam (max 11 tekens), kies de opnamemodus (Handmatig, Auto of Semi-Auto) en druk op Start Record. Druk als u klaar bent op Stop Record. De show wordt opgeslagen op de micro SD-kaart.

Hoe speel ik een opgenomen show af?

Ga in het menu Play Show naar het gewenste showbestand, kies de modus One Play (eenmalig) of Loop Play (herhalen) en druk op Start Play. Druk op Stop Play om te stoppen.

Hoe sluit ik externe triggers aan?

Gebruik de Phoenix 3-pins connectoren (uitgang 12 V DC, 100 mA). Configureer elke trigger in het menu Trigger Event: schakel in, hernoem, koppel een of meerdere show/audiobestanden, kies de modus (NO_TR, AUTO_TR, enz.) en stel de vertraging en prioriteiten in.

Wat betekenen de statuslampjes?

- Groen constant: afspelen bezig. Groen knipperend: opname bezig. - Blauw constant: trigger geactiveerd. Blauw knipperend: DMX-ingang gedetecteerd. - Rood constant: apparaat ingeschakeld. - Geel constant of knipperend: SD-kaart activiteit.

Hoe formatteer ik de SD-kaart?

Ga naar Enter MassStorage en vervolgens Format SD Card. Bevestig met Continue. Let op: alle gegevens worden gewist. Om af te sluiten zonder te formatteren, kiest u Return.

Hoe vergrendel ik het apparaat met een pincode?

Ga in Lock Device naar PIN om een code in te stellen (000-999). Kies daarna in Lock voor Timeout (vergrendeling na 30s) of Manual lock. Om te ontgrendelen, voert u de pincode in bij Unlock.

Hoe werk ik de firmware van de DMX-RT4 bij?

Zorg dat u het nieuwste firmwarebestand op uw computer heeft. Ga in Enter MassStorage -> Connect to PC, sluit het apparaat aan via USB, kopieer het bestand naar de SD-kaart en start opnieuw op. Volg de instructies op de Chauvet-website.

Hoe verwijder ik een showbestand?

Ga naar Delete Show -> Show, selecteer het te verwijderen bestand en bevestig met Continue. U kunt ook de modus MassStorage gebruiken om via een computer te verwijderen.

Kan ik de DMX-RT4 buitenshuis gebruiken?

Nee, het apparaat is alleen ontworpen voor gebruik binnenshuis (beschermingsgraad IP20). Vermijd blootstelling aan regen, vocht en extreme temperaturen.

Wat moet ik doen als het apparaat niet aangaat?

Controleer of de netadapter correct is aangesloten en of de ingangsspanning overeenkomt (100-240 VAC). Controleer ook de voedingskabel. Neem contact op met Chauvet-ondersteuning als het probleem aanhoudt.

GEBRUIKSAANWIJZING DMX-RT4 Chauvet

Over deze handleiding

De DMX-RT4 Beknopte Handleiding bevat basisinformatie over het product, zoals montage, menu-opties en DMX-waarden. Download de gebruikershandleiding op www.chauvetdj.com voor meer informatie.

Disclaimer

De informatie en specificaties in deze beknopte handleiding kunnen zonder voorafgaande kennisgeving worden gewijzigd.

BEPERKTE GARANTIE

GA NAAR ONZE WEBSITE VOOR REGISTRATIE VAN DE GARANTIE EN DE VOLLEDIGE ALGEMENE VOORWAARDEN.

Voor klanten in de Verenigde Staten en Mexico: www.chauvetlighting.com/warranty-registration.

Voor klanten in het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk en Duitsland: www.chauvetlighting.eu/warranty-registration.

Chauvet garandeert dat dit product bij normaal gebruik vrij zal blijven van defecten in materiaal en vakmanschap, voor de opgegeven periode en onder voorbehoud van de uitzonderingen en beperkingen die zijn uiteengezet in de volledige beperkte garantie op onze website. Deze garantie geldt uitsluitend voor de oorspronkelijke koper van het product en is niet overdraagbaar. Om onder deze garantie rechten uit te oefenen, moet u een aankoopbewijs overleggen in de vorm van een origineel verkoopbewijs van een geautoriseerde dealer, waarop de naam van het product en de aankoopdatum zichtbaar zijn. ER ZIJN GEEN ANDERE EXPLICIETE OF IMPLICIETE GARANTIES. Deze garantie geeft u specifieke wettelijke rechten. Mogelijk heeft u ook andere rechten die van staat tot staat en van land tot land verschillen. Deze garantie is uitsluitend geldig in de Verenigde Staten, het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk, Duitsland en Mexico. Neem contact op met uw lokale verkoper voor garantievoorwaarden in andere landen.

Veiligheidsinstructies

Deze veiligheidsinstructies bevatten belangrijke informatie over de installatie, het gebruik en het onderhoud.

• Zorg ervoor dat het stroomsnoer niet knikt of beschadigd.
• Koppel dit product nooit los van het stopcontact door aan het snoer te trekken.
• Gebruik een veiligheidskabel wanneer het product boven lichaamshoogte wordt gemonteerd.
• GEEN brandbare materialen in de buurt van de unit tijdens gebruik.

- De spanning van het stopcontact waarop u dit product aansluit moet binnen het vermelde bereik op de sticker of achterkant van het product zijn.

• Het product is alleen voor gebruik binnenshuis! (IP20) Om risico op brand of elektrische schokken te voorkomen, mag dit product niet aan regen of vocht worden blootgesteld.
• Monteer dit product altijd op een plek met voldoende ventilatie, minstens 20 inch (50 cm) van de aangrenzende oppervlakken.

- Sluit dit product nooit aan op een dimmer of een regelweerstand.

• Gebruik UITSLUITEND de ophang-/montagebeugel of de hendels om dit product te dragen.
• De maximale omgevingstemperatuur bedraagt 40 °C. Gebruik dit product niet bij hogere temperaturen.
• Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.
• Open het product NIET. Het bevat geen te onderhouden onderdelen.
• Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

Contact

Van buiten de VS, Verenigd Koninkrijk, Ierland, Benelux, Frankrijk, Duitsland of Mexico kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren. Raadpleeg Contact Us aan het einde van deze beknopte handleiding voor contactinformatie.

Wat is inbegrepen

• DMX-RT4
• Externe stroomvoeding

• Beknopte handleiding

Om te beginnen

Pak uw DMX-RT4 uit en zorg ervoor dat u alle onderdelen in goede staat hebt ontvangen. Als de doos of inhoud beschadigd lijkt, stel dan de vervoerder onmiddellijk op de hoogte, niet Chauvet.

AC-stroom

Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100–240 VAC, 50/60 Hz.

Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

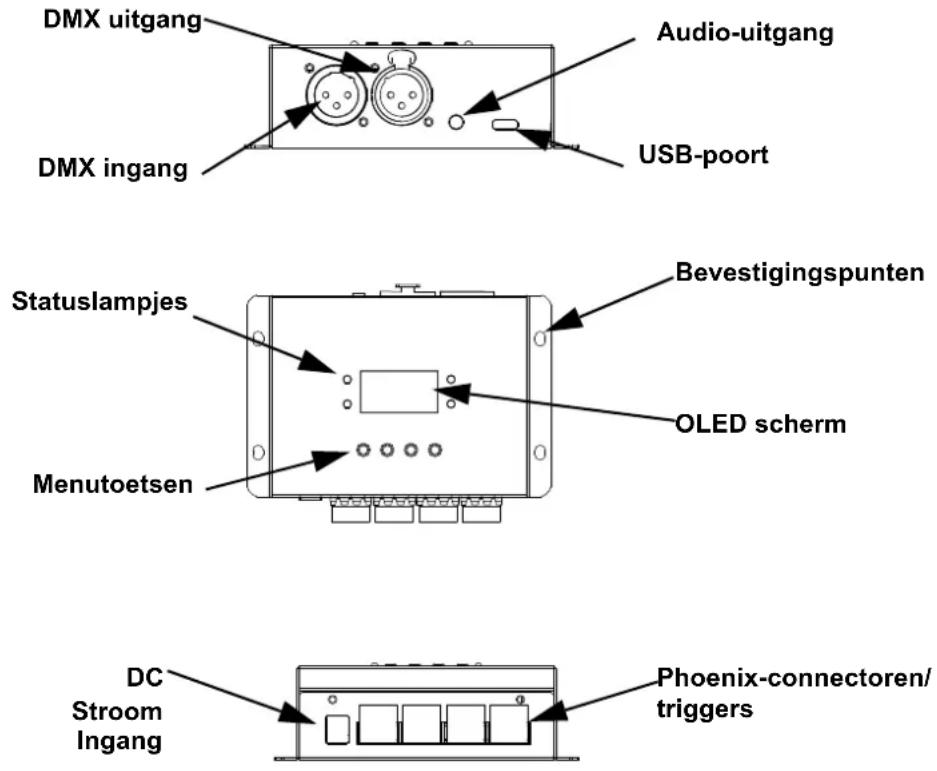

Product Beschrijving

De DMX-RT4 is een robuust en compact DMX-opnameapparaat met activeerbare afspeelmogelijkheden. Het apparaat kan kopiëren, backups maken en bestanden verplaatsen met een ingebouwde micro SD-kaartseuf. De DMX-RT4 bevat ook een gelijkstroomuitgang voor sensoren die gelijkstroom nodig hebben.

Statuslampjes

Kleur Status Functie
Groen	Constant	Bestand wordt afgespeeld
	Knipperen	Show wordt opgenomen
Blauw	Constant	Trigger is geactiveerd
	Knipperen	DMX-ingang is gedetecteerd
Rood	Constant	ON-lampje voor de stroom
	Knipperen	N/B
Geel	Constant	SD-activiteit in uitvoering
	Knipperen	SD-activiteit in uitvoering

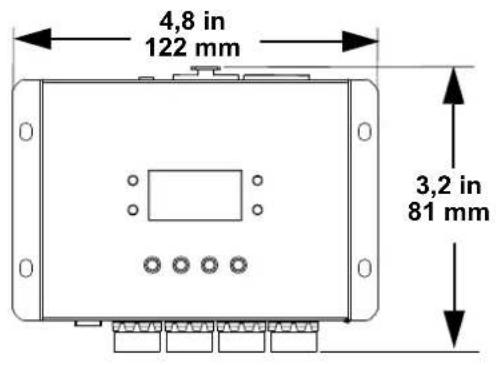

Afmetingen

Lees alvorens dit product te monteren alle Veiligheidsinstructies.

Aansluiting

De DMX-RT4 heeft 4 3-pins Phoenix-connectoren die het apparaat verbinden met triggers, die mogelijk extra vermogen nodig hebben. Zie hieronder voor demonstratieve doeleinden:

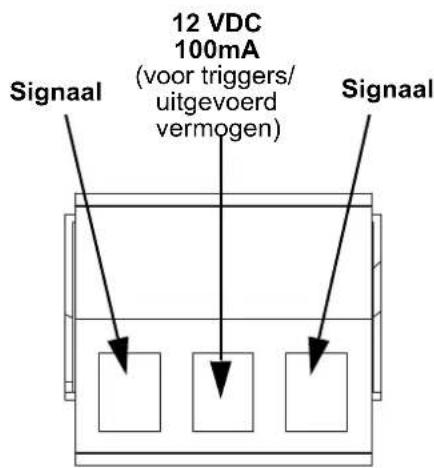

Aansluitingsdiagram

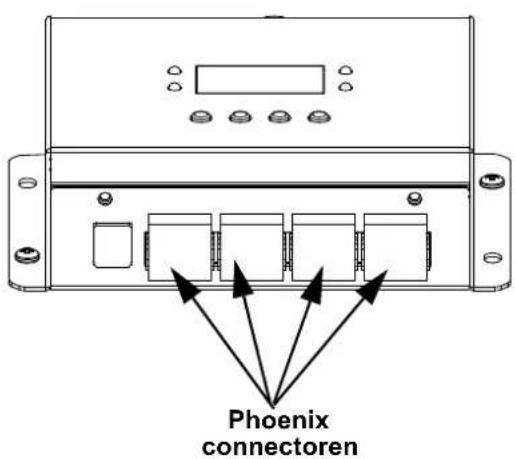

Phoenix connectoren

Beschrijving bedieningspaneel

Toets Functie
	Sluit het huidige menu of functie af
	Navigeert omhoog via het menu of verhoogt de numerieke waarde wanneer in een functie
	Navigeert omlaag via het menu of verlaagt de numerieke waarde wanneer in een functie
	Activeert het huidige getoonde menu of plaatst de huidige geselecteerde waarde in de geselecteerde functie

Menukaart

Raadpleeg de productpagina van DMX-RT4 op www.chauvetdj.com voor de nieuwste menukaart.

Hoofdniveau	Programmeerniveaus Beschrijving
1. Play Audio	Audio	-		Selecteert audiobestand (max. 12 tekens)
	Mode	One Play		Stelt de audio in om één keer of in een lus af te spelen
		Loop Play
	Start Play	Stop Play(Indien audiobestand geselecteerd is)		Schakelt audio in/uit
		Return(Indien audiobestand niet geselecteerd is)
2. Delete Audio	- Delete Audio	Audio	Continue	Audiobestand verwijderen of teruggaan naar het vorige menu
			Return
3. Play Show	Show -			Selecteert opgeslagen showbestand om af te spelen
	Mode	One Play		Stelt de show in om één keer of herhaaldelijk af te spelen
		Loop Play
	Start Play	Stop Play(Wanneer show is geselecteerd)		Start en stopt geselecteerde show
		Return(Wanneer show niet is geselecteerd)
4. Record Show	Name	- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -		Pas de naam aan voor het op te nemen bestand (maximaal 11 tekens)
		Cancel
		Enter
	Mode	Manual Neemt op via		handmatige opdracht
		Auto Neemt op bij herkenning van het DMX-signaal
		Semi_Auto		Neemt op via handmatige opdracht/stopt automatisch
	Start Record	Manual Start(Wanneer Start Record is geselecteerd in Manual-modus of Semi_Auto-modus)		Start opname show
		Stop Record(Wanneer Start Record is geselecteerd in Auto Mode of Manual Record is geselecteerd in Manual of Semi_Auto-modus)
5. Delete Show	- Delete Show	Show	Continue	Verwijdert geselecteerde show/Terug naar hoofdmenu
			Return
Hoofdniveau	Programmeerniveaus			Beschrijving
6. Trigger Event	1. Trigger 12. Trigger 23. Trigger 34. Trigger 4(Hoe hoger de trigger, hoe hoger de prioriteit)	1. Status	Enable	Schakelt de trigger in/uit
			Disable
		2. Rename	- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -	Hernoemt de trigger
			Cancel
			Enter
		3. Show List All Show File Selecteer showbestand(en) voor trigger
		4. DMX	Once	Eén keer afspelen of herhalen
			Loop
		5. Audio - Selecteer audiobestand(en) voor trigger
		6. MP3	Once	Stelt de audiotrigger in om één keer of herhaaldelijk af te spelen
			Loop
		7. Mode	NO_TR Wordt niet getriggerd totdat het circuit gesloten is
			AUTO_TR Wordt automatisch getriggerd
			TOGGLE_TR Stelt elke trigger in op aan/uit
			NC_TR Wordt niet getriggerd totdat het circuit open is
		8. Delay 000-120 Stelt triggervertraging in
		9. Interrupt	Self Kan door dezelfde trigger onderbroken worden
			Priority	Alleen trigger met een hoger nummer kunnen onderbreken
			On Elke andere trigger kan onderbreken
			Off Kan niet onderbroken worden
			Self+Prio	Kan alleen door zichzelf of een hogere prioriteit onderbroken worden
		10. Save Parameters voor trigger opslaan
		11. Cancel Parameters voor trigger annuleren
7. Stop TR Event	1. Trigger 1	Stop(wanneer trigger 1 afspeelt)		Stopt trigger 1 handmatig
	2. Trigger 2	Stop(wanneer trigger 2 afspeelt)		Stopt trigger 2 handmatig
	3. Trigger 3	Stop(wanneer trigger 3 afspeelt)		Stopt trigger 3 handmatig
	4. Trigger 4	Stop(wanneer trigger 4 afspeelt)		Stopt trigger 4 handmatig
8. Enter MassStorage	1. Connect to PC	-		Hiermee kan de gebruiker audio overdragen/firmware updaten
		Return
	2. Format SD Card	Continue		SD-kaart kaart formatteren/retourneren
		Return
9. Lock Device	1. PIN	000-999		Stelt de pincode in om het apparaat te ontgrendelen
	2. Lock	Disable		Schakelt vergrendeling uit/stelt vergrendeling in op timer van 30 sec
		Timeout
	3. Manual lock	PIN	000-999	Selecteer de pincode om het apparaat te ontgrendelen
		Unlock		Ontgrendelt het apparaat met vooraf ingestelde pincode
Hoofdniveau	Programmeerniveaus Beschrijving
10. Device Settings	1. Device Label	--------		Stelt apparaatlabel in op het time-outscherm Cancel
		Enter
	2. DMX Trigger Option	1. Trigger	ENABLE	Laat het DMX-signaal 4 scènes triggeren
			DISABLE
		2. DMX Address	001-512 Stelt adres in voor DMX Trigger
	3. Display Option	1. Mode	Normal	Schakelt omgekeerde weergave in/uit
			Inverse
		2. Backlight	On	Schakelt timer voor schermuitval in/uit
			0-60
	4. Version CPU1: ____. V__ . Toont softwareversie
11. Save Configuration	Name	--------		Stelt de naam in voor de huidige configuratieCancel
		Enter
	Backup Data	Return (na succesvolle back-up)		Slaat huidige configuratie op
12. Load Configuration	-	Restore		Selecteert configuratie die geladen moet worden
		Del
13. Default Setting	Yes			Herstelt ALLE instellingen terug naar standaard
	No
