Obey 4 - Contrôleur Chauvet - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Contrôleur DMX
Marque	Chauvet
Modèle	Obey 4
Dimensions (L × l × H)	325 × 140 × 52 mm
Poids	1,4 kg
Alimentation	CC 12 V, 500 mA max. (adaptateur secteur CA 100-240 V, 50/60 Hz fourni)
Protocole de commande	DMX-512 USITT
Canaux DMX	16 (jusqu'à 4 appareils, 4 canaux chacun)
Sortie de données	XLR 3 broches femelle
Modes de fonctionnement	Préréglage (9 couleurs), Séquence (chases), Macro couleur, Fondu RVB, Fondu RVB avec décalage, Automatique, Manuel RVBBlc, Activation par le son
Stroboscope	Réglable de 2 à 33 Hz
Blackout	Avec fondu réglable (vitesse par fader)
Contrôle d'intensité	Faders pour Rouge, Vert, Bleu, Blanc/Ambre, Gradateur général, Durée de fondu, Vitesse
Adressage DMX	Projecteur 1: 1, Projecteur 2: 5, Projecteur 3: 9, Projecteur 4: 13 (par commutateurs DIP)
Température ambiante maximale	40 °C
Utilisation	Intérieur uniquement
Entretien et nettoyage	Nettoyer les optiques avec alcool isopropylique et chiffon doux non pelucheux ; aspirer la poussière des ouvertures
Sécurité	Ne pas exposer à la pluie ou à l'humidité ; débrancher avant entretien ; utiliser une élingue de sécurité
Garantie	Garantie limitée de 2 ans
Contenu de l'emballage	Obey 4, adaptateur secteur, carte de garantie, mode d'emploi

FOIRE AUX QUESTIONS - Obey 4 Chauvet

Comment régler l'adresse DMX de départ sur les projecteurs ?

Chaque projecteur doit être réglé sur une adresse DMX spécifique via ses commutateurs DIP : Projecteur 1 : adresse 1 (DIP [1]), Projecteur 2 : adresse 5 (DIP [1,3]), Projecteur 3 : adresse 9 (DIP [1,4]), Projecteur 4 : adresse 13 (DIP [1,3,4]). Consultez le tableau d'adressage dans la notice.

Comment utiliser le mode Preset (préréglages) ?

Sélectionnez un ou plusieurs projecteurs avec les boutons 1-4, appuyez sur le bouton Preset (diode allumée), réglez les faders de fondu et d'intensité, puis choisissez une des 9 couleurs préréglées. Le stroboscope et le blackout peuvent supplanter la commande.

Comment activer le mode son (activation par le son) ?

Appuyez sur le bouton Sound (diode allumée) et ajustez la sensibilité avec le bouton dédié. Ce mode fonctionne avec les modes RGB Fade, Auto et Chases, mais pas en Preset ni en Color Macro.

Comment utiliser le stroboscope ?

Sélectionnez le(s) projecteur(s), appuyez sur le bouton Strobe (diode allumée) et réglez la fréquence avec le fader Strobe. Pour désactiver, appuyez à nouveau sur Strobe. Une double-pression désactive pour tous les projecteurs.

Comment faire un blackout avec fondu au noir ?

Réglez le fader Blackout sur la vitesse de fondu souhaitée, puis appuyez sur le bouton Blackout. Les lumières s'éteignent progressivement. Une double-pression éteint tout instantanément quel que soit le réglage de vitesse.

Que faire si l'appareil ne répond pas aux commandes DMX ?

Vérifiez l'adressage DMX (commutateurs DIP), l'état des câbles DMX (connectés correctement, non endommagés), la polarité sur le contrôleur, et assurez-vous que le câble n'est pas trop long. Si le problème persiste, contactez le support technique.

Comment brancher plusieurs projecteurs en chaîne DMX ?

Connectez la sortie DMX du contrôleur à l'entrée du premier projecteur, puis sa sortie à l'entrée du suivant, et ainsi de suite. Utilisez des câbles DMX certifiés. Ne dépassez pas 32 appareils par chaîne sans répartiteur optique.

Comment utiliser le mode manuel RVBBlc (Manual RGBW) ?

Appuyez sur le bouton Manual (diode allumée), puis réglez les faders Rouge, Vert, Bleu et Blanc/Ambre pour créer une couleur personnalisée. Notez que la vitesse de blackout et la durée de fondu n'agissent pas dans ce mode.

Quelle est la différence entre le mode Auto et le mode RGB Fade ?

En mode Auto, chaque projecteur change de couleur aléatoirement et indépendamment, offrant des variations imprévisibles. En mode RGB Fade, tous les projecteurs effectuent un fondu entre les couleurs à l'unisson, générant un effet synchronisé.

Comment entretenir le contrôleur Obey 4 ?

Débranchez l'appareil, puis utilisez un aspirateur pour enlever la poussière des ouvertures. Pour les optiques, nettoyez avec un chiffon doux non pelucheux imbibé d'alcool isopropylique ou de nettoyant pour vitre. Ne pas utiliser de produits abrasifs.

MODE D'EMPLOI Obey 4 Chauvet

Câble de données DMX....43

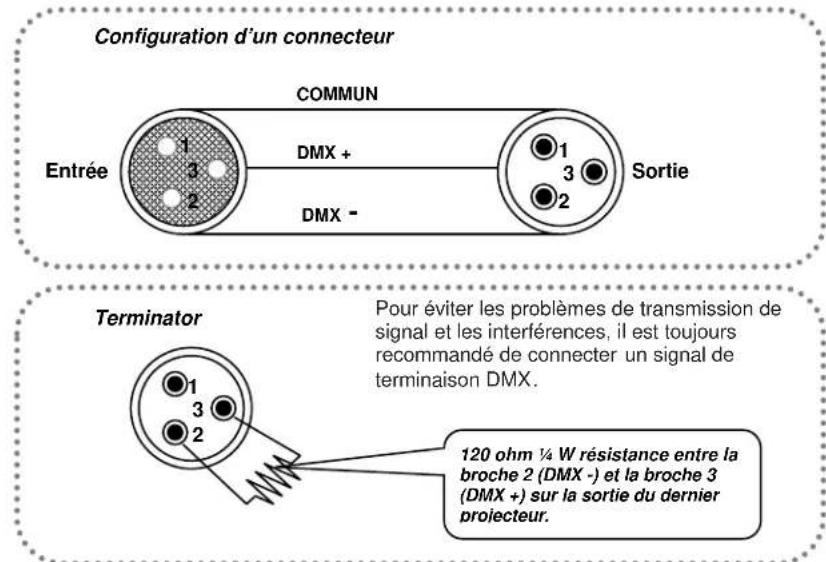

CONNECTEURS DES CABLES....43

DEFINITION DE L'ADRESSE DE DEPART 44

Tableau de conversion 3 broches vers 5 broches....44

Configuration d'une connexion de données série DMX 44

MAINTENANCE GÉNÉRALE 45

CARACTÉRISTIQUES TECHNIQUES 45

RENVOIS 46

NOUS CONTACTER....47

Contenu de l'emballage

• Obey™ 4
• Adaptateur secteur
• Carte de garantie
• Mode d'emploi

Instructions de déballage

Dès la réception, ouvrez délicatement le carton et vérifiez son contenu pour vous assurer que tous les éléments sont bien présents et en bon état. Si un quelconque élément semble avoir été endommagé durant le transport ou si le carton lui-même montre des signes de mauvais traitements, signalez-le immédiatement au transporteur et conservez les emballages pour inspection. Conservez le carton et tous les éléments d'emballage. Dans le cas où un appareil devrait être renvoyé, il est important qu'il le soit dans le carton et les emballages d'origine.

Conventions employées dans ce mode d'emploi

Les modes d'emploi Chauvet utilisent les conventions suivantes pour faire ressortir certains types d'informations au milieu du texte ordinaire.

CONVENTION	SIGNIFICATION
[10]	Mini-commutateur DIP à configurer
	Touche à presser sur le panneau de commandes de l'appareil
1~512 Plage	de valeurs
50/60	Jeu de valeurs dont une seule peut être choisie
Settings	Option de menu non modifiable (affichant par exemple le mode de fonctionnement/statut actuel)
MENU > Settings	Séquence d'options de menu à suivre
ON	Valeur à saisir ou sélectionner

Icônes

Ce mode d'emploi utilise les icônes suivantes pour signaler des informations nécessitant une attention spéciale de la part de l'utilisateur.

ICÔNES	SIGNIFICATION
	Ce paragraphe contient des informations essentielles pour l'installation, la configuration ou le fonctionnement. Ne pas se conformer à ces informations peut rendre l'appareil partiellement ou totalement inopérant, causer des dommages à l'appareil ou des blessures à l'utilisateur.
	Ce paragraphe contient des informations importantes pour l'installation ou la configuration. Ne pas se conformer à ces informations peut empêcher l'appareil de fonctionner correctement.
	Ce paragraphe vous rappelle des informations utiles mais non primordiales.

Instructions de sécurité

Veuillez lire attentivement ces instructions. Elles comprennent des informations importantes sur l'installation, l'emploi et la maintenance de ce produit.

• Veuillez conserver ce mode d'emploi pour consultation future. Si vous vendez la produit à un autre utilisateur, veillez bien à lui transmettre aussi ce livret d'instructions.
  • Assurez-vous toujours que vous utilisez la tension correcte, et que la tension de la ligne à laquelle vous vous connectez n'est pas supérieure à ce qui est indiqué sur l'étiquette ou à l'arrière de l'appareil.
• Ce produit n'est destiné qu'à une utilisation en intérieur ! Pour prévenir le risque d'incendie et d'électrocution, n'exposez pas l'appareil à la pluie ni à l'humidité.
• Veillez à ce qu'il n'y ait aucun matériau inflammable proche de l'appareil pendant son fonctionnement.
• L'appareil doit être installé dans un lieu ventilé de façon adéquate, à au moins 50 cm des surfaces adjacentes. Veillez à ce qu'aucune ouverture de ventilation ne soit bloquée.
  • Débranchez toujours la source d'alimentation électrique avant une réparation.
• Sécurisez la fixation de l'appareil à l'aide d'une élingue ou chaîne de sécurité.
• La température ambiante maximale (Ta) est de 40 °C. Ne faites pas fonctionner l'appareil à des températures supérieures.
• En cas de sérieux problème de fonctionnement, cessez immédiatement d'employer l'appareil. N'essayez jamais de réparer vous-même l'appareil. Les réparations effectuées par des personnes non qualifiées peuvent entraîner des dommages ou mauvais fonctionnements. Veuillez contacter le service après-vente agréé le plus proche.
• Ne branchez jamais l'appareil à un gradateur ou rhéostat.
• Veillez à ce que le cordon d'alimentation ne soit jamais pincé ni endommagé.
• Ne débranchez jamais le cordon d'alimentation en tirant dessus.
• Ne portez jamais l'appareil en le tenant par son cordon.
• Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez-entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.

2. INTRODUCTION

Caractéristiques

• Contrôleur DMX-512 compact pour appareils à LED (jusqu'à 4 canaux)

Canal 1 : rouge

Canal 2 : vert

Canal 3 : bleu

Canal 4 : blanc (ou ambre)

• Contrôle jusqu'à 4 appareils indépendants
  • Tous les appareils peuvent avoir simultanément des modes de jeu différents
• Les options de jeu comprennent RVBBlc (RGBW) automatisés, activés par le son ou manuels
• Modes de jeu :

Préréglage (preset) : 9 couleurs intégrées

Séquences (Chases) : déclenchement manuel des programmes automatisés

Macro couleur : défilement manuel du spectre de couleurs

Fondu RVB : défilement automatique du spectre de couleurs

Fondu RVB avec retard : défilement automatique du spectre de couleurs avec un léger retard pour chaque projecteur

Auto : sélection aléatoire de différentes couleurs pour chaque projecteur

• Durées de fondu variables pour tous les modes de jeu
  • Effet stroboscope variable à la volée (2 Hz – 33 Hz)
  • Le blackout réglable permet un fondu au noir ou au blanc des projecteurs
• Sensibilité audio réglable

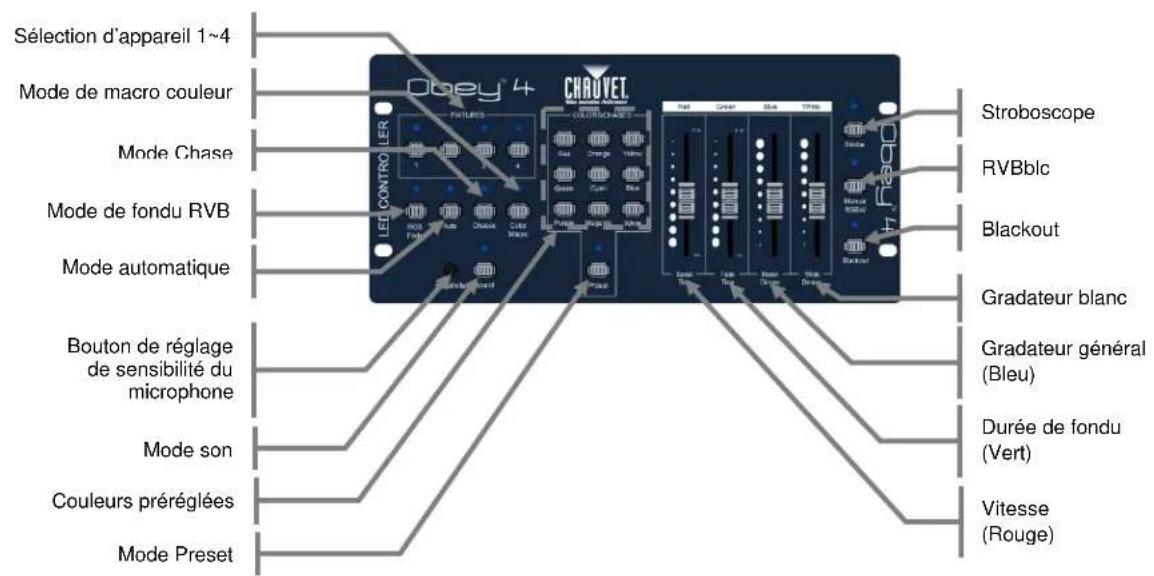

Vue d'ensemble du produit

Sélection d'appareil 1~4 Mode de macro couleur Mode Chase Mode de fondu RVB Mode automatique Bouton de réglage de sensibilité du microphone Mode son Couleurs préréglées Mode Preset Chauvet LED CONTRO LER Stroboscope RVBblc Blackout Gradateur blanc Gradateur général (Bleu) Durée de fondu (Vert) Vitesse (Rouge)

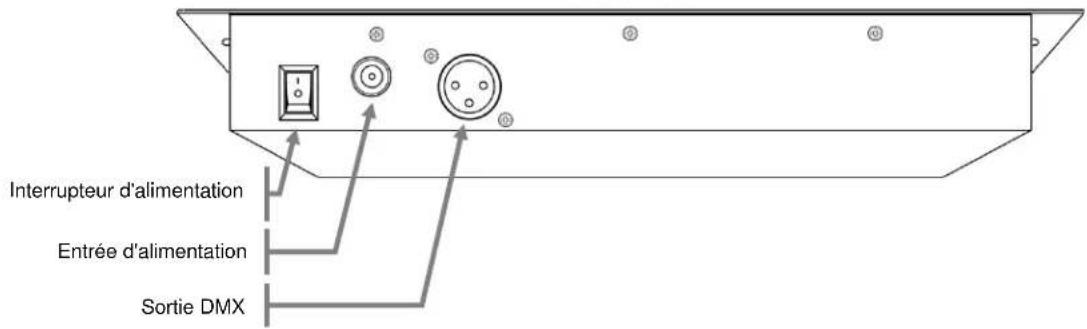

Face arrière

Interrupteur d'alimentation Entrée d'alimentation Sortie DMX

3. INSTALLATION

Alimentation secteur

Cet appareil fonctionne sur CC 12 V, 500 mA. Avant d'alimenter l'unité, vérifiez le courant fourni par l'alimentation électrique pour vous assurer qu'il est correct.

Pour déterminer la puissance requise par un appareil particulier, voir l'étiquette de la plaque arrière de l'appareil ou référez-vous au tableau des caractéristiques techniques de l'appareil. Le courant nominal référencé pour l'appareil indique le courant moyen tiré dans des conditions normales.

• Branchez toujours l'appareil à un circuit commuté. Ne branchez jamais l'appareil à un rhéostat (résistance variable) ni à un gradateur, même si le rhéostat ou le canal de gradateur n'est employé que comme commutateur entre 0 et 100%.
• Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez-entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.
• Branchez toujours l'appareil à un circuit possédant une terre électrique appropriée.

Montage

Orientation

L'Obey™ 4 peut être monté dans n'importe quelle position sûre.

Installation

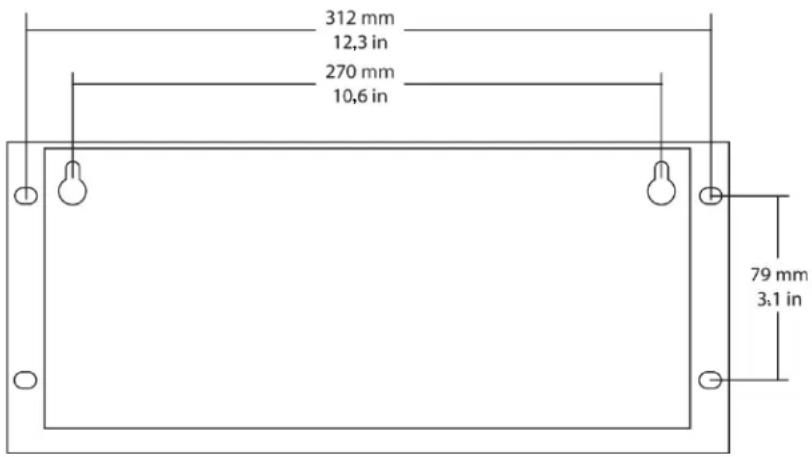

Voir le schéma ci-dessous, qui représente l'arrière du contrôleur. Il détaille les dimensions de montage. Cela aidera à placer les trous pour l'installation.

312 mm 12,3 in 270 mm 10,6 in 79 mm 3.1 in

Adressage des projecteurs

L'Obey™ 4 peut contrôler jusqu'à 4 projecteurs. Chaque projecteur doit être réglé sur des adresses DMX prédéterminées. Vous trouverez dans le tableau ci-dessous les adresses DMX de départ pour chacun des quatre projecteurs ou appareils ().

Projecteur 1 ; 1 - Assignation par commutateur DIP [1]

Projecteur 2 ; 5 - Assignation par commutateurs DIP [1, 3]

Projecteur 3 ; 9 - Assignation par commutateurs DIP [1, 4]

Projecteur 4 ; 13 - Assignation par commutateurs DIP [1, 3, 4]

4. INSTRUCTIONS D'EMPLOI

À noter : le fader blanc/ambre agit indépendamment du mode de fonctionnement actuel. Seul le blackout a un effet sur ce canal.

Fonctionnement avec préréglages (Preset)

Ce contrôleur a des couleurs préréglées. Il y a neuf couleurs préréglées parmi lesquelles choisir grâce aux neuf boutons Preset Colors. Voir les instructions ci-dessous pour cette opération.

1. Sélectionnez un ou plusieurs projecteurs ().
2. Pressez de façon à allumer la diode témoin correspondante.
3. Réglez sur le niveau désiré pour définir le temps de fondu.
4. Réglez sur le niveau désiré pour définir l'intensité.
5. peut aussi être réglé ; toutefois, il ne sera pas affecté par ce mode.
6. Sélectionnez un des neuf boutons de couleurs préréglées .

Vérifiez que les fonctions Strobe et Blackout ne supplantent pas vos commandes.

L'activation par le son (Sound) ne fonctionne pas en mode Preset.

Fonctionnement en fondu RVB (mode RGB Fade)

Ce contrôleur a un programme de fondu de couleur préréglé qui entraîne un fondu entre couleurs de toutes les unités à l'unisson. Voir les instructions ci-dessous pour cette opération.

1. Sélectionnez un ou plusieurs projecteurs ().
2. Pressez de façon à allumer la diode témoin correspondante.
3. Réglez sur le niveau désiré pour définir la vitesse.
4. Réglez sur le niveau désiré pour définir le temps de fondu.
5. Réglez sur le niveau désiré pour définir l'intensité.
6. peut aussi être réglé ; toutefois, il ne sera pas affecté par ce mode.

Vérifiez que les fonctions Strobe et Blackout ne supplantent pas vos commandes.

L'activation par le son (Sound) fonctionne en mode RGB Fade.

Fonctionnement automatique (mode Auto)

Ce contrôleur a des programmes automatiques intégrés, qui feront changer indépendamment chaque unité entre des couleurs aléatoires. Voir les instructions ci-dessous pour cette opération.

1. Sélectionnez un ou plusieurs projecteurs ().
2. Pressez de façon à allumer la diode témoin correspondante.
3. Réglez sur le niveau désiré pour définir la vitesse.
4. Réglez sur le niveau désiré pour définir le temps de fondu.
5. Réglez sur le niveau désiré pour définir l'intensité.
6. peut aussi être réglé ; toutefois, il ne sera pas affecté par ce mode.

Vérifiez que les fonctions Strobe et Blackout ne supplantent pas vos commandes.

Dans ce mode, les projecteurs ne seront pas sur la même couleur. Chaque projecteur fonctionnera sur une couleur aléatoire.

L'activation par le son (Sound) fonctionne en mode Auto.

Fonctionnement avec séquences (mode Chases)

Ce contrôleur a des séquences de couleurs préréglées. Vous pouvez choisir parmi plusieurs combinaisons de couleurs. Voir les instructions ci-dessous pour cette opération.

1. Sélectionnez un ou plusieurs projecteurs ().
2. Pressez de façon à allumer la diode témoin correspondante.
3. Utilisez les boutons pour sélectionner une séquence ("chase"). Voir dans le tableau ci-dessous la correspondance bouton/séquence.
4. Réglez sur le niveau désiré pour définir la vitesse.
5. Réglez sur le niveau désiré pour définir le temps de fondu.
6. Réglez sur le niveau désiré pour définir l'intensité.
7. peut aussi être réglé ; toutefois, il ne sera pas affecté par ce mode.

Sélection de séquence

Utilisez les boutons suivants pour sélectionner la séquence ("chase") correspondante.

Red :	Rouge/Vert
Orange :	Vert/Bleu
Yellow :	Rouge/Bleu
Green :	Rouge/Cyan
Cyan :	Vert/Magenta
Blue :	Jaune/Bleu
Purple :	Blanc/Blackout
Magenta :	Cycle de couleurs
White :	Jaune/Magenta

Vérifiez que les fonctions Strobe et Blackout ne supplantent pas vos commandes.

L'activation par le son (Sound) fonctionne en mode Chase.

Fonctionnement en décalage RVB (mode RGB Offset)

Ce contrôleur a un programme de fondu de couleurs intégré qui enchaînera séquentiellement les projecteurs : 1\~4, continuellement. Voir les instructions ci-dessous pour ce mode de fonctionnement.

1. Pressez & simultanément.
2. Réglez sur le niveau désiré pour définir la vitesse.
3. Réglez sur le niveau désiré pour définir le temps de fondu.
4. Réglez sur le niveau désiré pour définir l'intensité.
5. peut aussi être réglé ; toutefois, il ne sera pas affecté par ce mode.

L'activation par le son (Sound) fonctionne en mode RGB Offset.

Vérifiez que les fonctions Strobe et Blackout ne supplantent pas vos commandes.

Fonctionnement avec macro couleur (mode Color Macro)

Ce contrôleur a des macros couleurs préréglées, certaines avec des intensités différentes. Voir les instructions ci-dessous pour cette opération.

1. Sélectionnez un ou plusieurs projecteurs ().
2. Pressez de façon à allumer la diode témoin correspondante.
3. Déplacez le fader pour sélectionner la couleur.
4. Réglez sur le niveau désiré pour définir le temps de fondu.
5. Réglez sur le niveau désiré pour définir l'intensité.
6. Réglez sur le niveau désiré pour définir l'intensité de blanc.

Ce mode applique la même couleur à tous les projecteurs.

L'activation par le son (Sound) ne fonctionne PAS en mode Color Macro.

Priorité au son

Les modes de ce contrôleur qui possèdent plusieurs pas de fonctionnement sont normalement déclenchés selon le réglage du fader . Toutefois, ils peuvent aussi être déclenchés par le microphone intégré.

La priorité au son n'agit QUE dans les modes suivants :

• RGB Fade
  • AUTO
• CHASES

Voir les étapes suivantes pour le fonctionnement.

1. Pressez de façon à allumer sa diode témoin.
2. Réglez la sensibilité au son du microphone en tournant la commande .

Blanc (ou ambre)

Le fader de ce contrôleur fonctionne de façon entièrement autonome, quel que soit le mode en service.

Les seules fonctions qui affecte le blanc (ou l'ambre) sont et .

Priorité au stroboscope

Une des fonctions du fader est la fonction de priorité au stroboscope. Elle agit dans tous les modes de fonctionnement.

Voir les instructions ci-dessous pour cette opération.

1. Sélectionnez un ou plusieurs projecteurs ().
2. Voir la note ci-dessous concernant le mode RGBW.
3. Pressez de façon à allumer la diode témoin correspondante.
4. Réglez le fader sur le niveau désiré.
5. Pour revenir au mode désiré, pressez de façon à éteindre la diode témoin correspondante.

Afin de désactiver cette fonction pour un seul projecteur, doit être activé et doit être réglé sur 0.1M (complètement abaissé). Ensuite, désactivez (sa diode témoin s'éteindra).

La priorité au stroboscope n'affectera que les projecteurs sélectionnés.

À tout moment, une double-pression sur désactivera le stroboscope pour tous les projecteurs !

Si le projecteur est en mode RGBW, les faders doivent être réglés au-dessus de 0% pour que le stroboscope pour fonctionner.

Blackout

Ce contrôleur a un bouton dédié au blackout (noir total). Ce bouton fonctionne en conjonction avec le fader . Voir les instructions ci-dessous pour cette opération.

1. Sélectionnez un ou plusieurs projecteurs ().
2. Réglez le fader sur la valeur désirée pour déterminer la vitesse de fondu au noir des lumières.
3. Pressez de façon à allumer la diode témoin correspondante.

La fonction blackout agira aussi avec le fader une fois le blackout désactivé.

La fonction de fondu blackout est inopérante si le contrôleur est en mode Manual RGBW.

Une double-pression sur éteint tous les projecteurs, sélectionnés ou non, à une vitesse déterminée par la valeur de .

RVBBlc manuel (mode Manual RGBW)

Ce contrôleur vous permet de choisir manuellement une combinaison de couleurs personnalisée en utilisant simplement les faders Red, Green, Blue et White. Toutefois, il faut d'abord presser . Voir les instructions ci-dessous pour cette opération.

1. Sélectionnez un ou plusieurs projecteurs ().
2. Pressez de façon à allumer la diode témoin correspondante.
3. Réglez les faders Red, Green, Blue et White sur les niveaux désirés.

La vitesse de gradation du blackout n'agit pas en mode Manual RGBW. Quand on presse , les projecteurs sélectionnés s'éteignent immédiatement.

La vitesse de fondu n'agit pas en mode Manual RGBW.

5. ANNEXE

Introduction au DMX

Une connexion DMX est composée de 512 canaux. Les canaux peuvent être affectés de diverses manières. Un appareil capable de recevoir des signaux DMX nécessite un ou plusieurs canaux séquentiels. L'utilisateur doit affecter une adresse de départ sur l'appareil pour indiquer le premier canal réservé sur le contrôleur. Il existe un grand nombre d'appareils contrôlables par DMX et ils n'ont pas tous besoin du même nombre de canaux. La sélection d'une adresse de départ doit être planifiée à l'avance. Les canaux ne doivent jamais se chevaucher. Dans le cas contraire, les appareils dont les adresses de départ sont mal paramétrées peuvent fonctionner de manière erratique. Vous pouvez néanmoins contrôler plusieurs appareils du même type en utilisant la même adresse de départ du moment que l'effet recherché soit un fonctionnement à l'unisson. En d'autres termes, les appareils seront esclaves les uns des autres et réagiront exactement de la même façon.

Les appareils DMX sont conçus pour recevoir des données via une connexion série en cascade. Une connexion en cascade est matérialisée par le connecteur de sortie de données d'un appareil relié au connecteur d'entrée de données de l'appareil suivant. L'ordre dans lequel les appareils sont connectés n'est pas important et n'a aucun effet sur la manière dont le contrôleur communique avec chaque appareil. Optez pour un ordre qui permette le câblage le plus simple et le plus direct. Reliez les appareils en utilisant des câbles à deux conducteurs blindés à paires torsadées avec des connecteurs mâle femelle XLR à trois broches. La connexion blindée est sur la broche 1, la broche 2 correspond aux données négatives (S-) et la broche 3 aux données positives (S+).

Dépannage général

SYMPTÔME	CAUSE(S) PROBABLE(S)	ACTION(S) À ENVISAGER
Le disjoncteur/fusible saute constamment	Charge de circuit excessiveCourt-circuit sur les câbles électriques.	Vérifiez la charge totale appliquée sur le circuit électrique.Vérifiez la présence d'un court-circuit dans le câblage électrique (interne et/ou externe).
L'appareil ne s'allume pas.	Pas d'alimentationLe cordon d'alimentation a du jeu	Vérifiez le courant secteur.Vérifiez le cordon d'alimentation.
L'appareil ne répond pas aux commandes DMX.	Mauvais adressage DMXCâbles DMX endommagésMauvais paramétrage de la polarité sur le contrôleurLes câbles DMX ont du jeuInterface DMX défectueuseCarte de circuits imprimés principale défectueuse	Vérifiez le panneau de commande et l'adressage de l'appareil.Vérifiez les câbles DMXVérifiez le paramétrage de l'interrupteur de polarité sur le contrôleurVérifiez la connexion des câblesRemplacez l'entrée DMXRemplacez la carte de circuits imprimés principale
Perte de signal	Câbles non compatibles DMXRebonds de signauxCâble long / niveau faible de signalTrop d'appareilsInterférence en provenance des fils électriques CA.	Utilisez uniquement des câbles compatibles DMXInstallez un terminateur comme suggéré.Installez un amplificateur juste après l'appareil avec un signal fort.Installez un répartiteur DMX couplé de manière optique au delà du 32ème appareil.Gardez les câbles DMX à l'écart des câbles d'alimentation ou des lumières noires.

Si vous avez encore un problème après avoir essayé les solutions ci-dessus, contactez le support technique de Chauvet.

Chaînage des appareils

Vous aurez besoin d'un chaînage de données en série pour réaliser des spectacles de lumières avec un ou plusieurs appareils utilisant un contrôleur DMX ou pour faire fonctionner un spectacle synchronisé avec au minimum deux appareils paramétrés en mode maître/esclave. Le nombre total de canaux nécessaires par tous les appareils sur une connexion de données série détermine le nombre d'appareils que la connexion de donnée peut supporter.

Les appareils faisant partie d'une connexion de données série doivent être branchés en cascade en une seule ligne. Pour respecter le standard EIA-485, il ne doit pas y avoir plus de 32 appareils branchés sur une seule connexion de données. La connexion de plus de 32 appareils sur une seule connexion de données série sans l'utilisation d'un répartiteur DMX à isolation optique peut engendrer une détérioration du signal numérique DMX.

Pour relier des appareils ensemble vous avez besoin de câbles de données. Vous pouvez acheter des câbles DMX certifiés par Chauvet directement auprès d'un revendeur/distributeur ou fabriquer votre propre câble. Si vous choisissez de fabriquer votre propre câble, veuillez bien utiliser des câbles de transmission de données pouvant transporter un signal de haute qualité et le moins possible sujets aux interférence électromagnétiques.

Câble de données DMX

Utilisez un câble Belden© 9841 ou équivalent respectant les spécifications pour les usages prévus dans le cadre de la norme EIA RS-485. Les câbles microphone standards ne peuvent pas transmettre des données DMX de manière fiable sur de longues distances. Le câble doit avoir les caractéristiques suivantes :

Type : blindé, paire torsadée à deux conducteurs

Capacité maximales entre les conducteurs : 30 pF/pi

Capacité maximum entre le conducteur et le blindage : 55 pF/pi

Résistance maximum : 20 ohms/1000 pi

Impédance nominale : 100 \~ 140 ohms

Connecteurs des câbles

Les câbles doivent être dotés d'un connecteur XLR mâle d'un côté et d'un connecteur XLR femelle de l'autre côté.

Configuration d'un connecteur COMMUN 1 3 2 DMX + Sortie Entrée DMX - 1 3 2 Terminator Pour éviter les problèmes de transmission de signal et les interférences, il est toujours recommandé de connecter un signal de terminaison DMX. 120 ohm ¼ W résistance entre la broche 2 (DMX -) et la broche 3 (DMX +) sur la sortie du dernier projecteur.

Ne laissez pas le fil commun rentrer en contact avec la terre du châssis de l'appareil. La mise à la terre du fil commun peut causer une boucle à la terre, provoquant un fonctionnement erratique de votre appareil. Testez les câbles avec un ohmmètre pour vérifier la bonne polarité et pour vous assurer que les broches ne sont pas mises à la terre ou en court-circuit avec le blindage ou entre-elles.

Définition de l'adresse de départ

Ce mode DMX permet l'utilisation d'un contrôleur DMX universel. Chaque appareil nécessite le paramétrage d'une adresse de départ comprise entre 1 et 512. Un appareil qui nécessite un ou plusieurs canaux pour le contrôle commence à lire les données sur le canal indiqué par l'adresse de départ. Par exemple, un appareil qui utilise six canaux DMX et paramétré avec une adresse de départ sur le canal 100 va lire des données sur les canaux suivants : 100, 101, 102, 103, 104 et 105. Choisissez des adresses de départ afin que les canaux utilisés ne se chevauchent pas et notez l'adresse de départ sélectionnée pour une utilisation future.

Si c'est la première fois que vous utilisez un appareil doté du protocole de contrôle DMX, nous vous suggérons de passer à la section Annexes, et de lire DMX Primer sur www.chauvetlighting.com. Elle contient des informations très utiles qui vous aideront à comprendre son utilisation.

Tableau de conversion 3 broches vers 5 broches

Si vous utilisez un contrôleur avec un connecteur de sortie DMX à 5 broches, vous devez utiliser un adaptateur 5 broches vers 3 broches. Le tableau ci-dessous indique les bonnes conversions de câble :

TABLEAU DE CONVERSION 3 BROCHES VERS 5 BROCHES

Conducteur	Femelle 3 broches (sortie)	Mâle 5 broches (entrée)
Terre/blindage	Broche 1	Broche 1
Signal de données (-)	Broche 2	Broche 2
Signal de données (+)	Broche 3	Broche 3
Non utilisé		Broche 4
Non utilisé		Broche 5

Configuration d'une connexion de données série DMX

1. Connectez le connecteur à 3 broches (mâle) du câble DMX au connecteur à 3 broches (femelle) de sortie du contrôleur.
2. Connectez l'extrémité femelle à 3 broches du câble en provenance du contrôleur au connecteur d'entrée mâle à 3 broches de l'appareil suivant.
3. Continuez ensuite à relier la sortie à l'entrée comme décrit ci-dessus pour chaque appareil restant.

Contrôleur DMX universel

Continuer la llalson

Maintenance générale

Pour maintenir des performances optimales et minimiser l'usure, les appareils doivent être fréquemment nettoyés. L'usage et l'environnement sont des facteurs déterminants pour la fréquence de nettoyage. En règle générale, les appareils doivent être nettoyés au moins deux fois par mois. L'accumulation de poussière réduit la production de lumière et peut causer une surchauffe. Cela peut mener à une réduction de la durée de vie des lampes et à une usure mécanique accrue. Veillez à couper l'alimentation de l'appareil avant d'effectuer toute maintenance.

1. Débranchez l'appareil du réseau électrique.
2. Utilisez un aspirateur ou un compresseur à air et une brosse souple pour retirer la poussière accumulée sur les ouvertures externes.
3. Nettoyez les verres quand l'appareil est froid avec une solution douce de nettoyant pour vitre ou d'alcool isopropylique, un chiffon en coton doux non pelucheux ou pour lentille.
4. Appliquez la solution sur le chiffon/tissu et repoussez les saletés à l'extérieur de la lentille.
5. Astiquez délicatement les surfaces optiques pour les débarrasser de tout voile ou peluche.

Essuyez toujours soigneusement les pièces après les avoir nettoyées.

CARACTÉRISTIQUES TECHNIQUES

POIDS & DIMENSIONS

Longueur 325 mm
Largeur....140 mm
Hauteur 52 mm
Poids 1,4 kg

ALIMENTATION

Plage de fonctionnement.... CC 12 V, 500 mA max.
Adaptateur (alimentation externe : CA 100\~240 V, 50/60 Hz)...... Fournie

INTÉRIEUR/EXTÉRIEUR

Classification......Uniquement pour l'emploi en intérieur

THERMIQUES

Température ambiante maximale 40°C

COMMANDE ET PROGRAMMATION

Sortie de données ....Prise XLR 3 broches femelle
Configuration des broches de données ....Broche 1 (masse), broche 2 (-), broche 3 (+)
Protocole......DMX-512 USITT
Canaux de commande DMX....001\~016

INFORMATIONS DE COMMANDE

Obey™ 4....OBEY4

Garantie ....Garantie limitée de 2 ans

CE

RENVOIS

Pour assistance ou renvoi d'un produit:

Si vous résidez aux États-Unis, contactez le siège mondial de Chauvet (voir Nous Contacter).

- Si vous vivez au Royaume-Uni ou en Irlande, contactez Chauvet Europe Ltd. (voir Nous Contacter).

• Si vous vivez au Mexique, contactez Chauvet Mexico (voir Nous Contacter).
• Si vous vivez au Benelux, contactez Chauvet Europe BVBA (voir Nous Contacter).
- Si vous résidez n'importe où ailleurs, NE contactez pas Chauvet. Veuillez plutôt contacter votre revendeur local. Rendez-vous sur www.chauvetlighting.com pour découvrir la liste des revendeurs en dehors des États-Unis, de l'Irlande, du Mexique ou du Benelux.

Si vous résidez en dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Mexique ou du Benelux, contactez votre revendeur et suivez ses instructions quant à la procédure à suivre pour renvoyer votre appareil. Consultez notre site Web pour en trouver les coordonnées.

Téléphonez au centre d'assistance technique de Chauvet correspondant et demandez un numéro d'autorisation de retour (NAR) avant de nous réexpédier l'appareil. Pour l'obtenir, il vous sera demandé de fournir le numéro du modèle, le numéro de série ainsi qu'une brève description de l'objet du retour.

Envoyez la marchandise en port prépayé, dans son conditionnement d'origine, avec son emballage et ses accessoires d'origine. Chauvet ne délivrera pas d'étiquettes de renvoi. Indiquez lisiblement le NAR sur une étiquette apposée sur le colis. Chauvet refusera la réception de tout appareil pour lequel aucun NAR n'a été demandé.

Inscrivez le NAR sur une étiquette convenablement collée. N'écrivez PAS le NAR directement sur le colis.

Avant de nous retourner le colis, inscrivez les informations suivantes, de manière lisible, sur une feuille de papier, que vous placerez à l'intérieur du colis :

• Votre nom
• Votre adresse
  • Votre numéro de téléphone
  • Le numéro NAR
• Une courte description du problème

Veillez à emballer l'appareil de manière adéquate. Vous serez tenu responsable de tout dommage survenant lors de l'expédition de retour dû à un emballage inadéquat. Nous vous recommandons d'utiliser un emballage double ou celui de FedEx.

Chauvet se réserve le droit, à sa convenance, de réparer ou remplacer tout appareil qui lui est retourné.

Nous Contacter

SIÈGE SOCIAL MONDIAL - Chauvet

Informations Générales

Adresse : 5200 NW 108 ^th Avenue

Sunrise, FL 33351

Téléphone : [phone]

Télécopie : [phone]

N° vert : [phone]

Support Technique

Téléphone : [phone] (appuyer sur 4)

Télécopie : [phone]

E-mail : [e-mail]

Site Web www.chauvetlighting.com

ROYAUME-UNI ET l'IRLANDE - Chauvet Europe Ltd.

Informations Générales

Adresse: Unit 1C

Informations Générales

Adresse: Av. Santa Ana 30

Parque Industrial Lerma

Lerma, Mexico C.P. 52000

Téléphone:[phone]

Support Technique

E-mail: [e-mail]

Site Web www.chauvet.com.mx

CHAUVET EUROPE - Chauvet Europe BVBA

General Information

En dehors des États-Unis, du Royaume-Uni, de l'Irlande, Mexique, ou du Benelux contactez votre revendeur. Suivez leurs instructions pour accéder à l'assistance ou pour renvoyer un produit. Consultez notre site web pour les coordonnées.

1. ERSTE SCHRITTE

Packungsinhalt
