BEDIENUNGSANLEITUNG Obey 4 Chauvet

1. ERSTE SCHRITTE....48

PACKUNGSINHALT 48

ANWEISUNGEN FÜR DAS AUSPACKEN 48

SICHERHEITSANWEISUNGEN 49

2. EINLEITUNG....50

EIGENSCHAFTEN 50

PRODUKTÜBERSICHT 50

3. EINRICHTEN DES GERÄTS....51

NETZANSCHLUSS 51

MONTAGE....51

Montagerichtung 51

Installation....51

ADRESSIERUNG DES GERÄTS 51

4. BETRIEBSANWEISUNGEN....52

BETRIEB MIT VOREINSTELLUNGEN 52

BETRIEB MIT RGB-FADE 52

AUTOMATISCHER BETRIEB 52

BETRIEB MIT CHASES 53

BETRIEB MIT RGB-OFFSET 53

BETRIEB MIT FARBMAKROS 54

ÜBERSCHREIBUNG DER MUSIKSTEUERUNG....54

WEIß (ODER BERNSTEINFARBEN)....54

STROBOSKOP-ÜBERSTEUERUNG 55

VERDUNKELUNG....55

MANUELLER RGBW-MODUS 55

5. ANHANG....56

DMX - EINE EINFÜHRUNG....56

ALLGEMEINE FEHLERBEHEBUNG....56

GERÄTEVERKNÜPFUNG....57

VERKABELUNG MIT DATENKABELN 57

DMX-Datenkabel....57

KABELANSCHLÜSSE 57

EINRICHTEN DER STARTADRESSE 58

Tabelle zur Umwandlung von 3-polig auf 5-polig....58

Einrichtung einer seriellen DMX-Datenverbindung 58

ALLGEMEINE WARTUNGSARBEITEN 59

TECHNISCHE DATEN 59

REKLAMA-TIONEN 60

KONTAKT 61

1. VOORDAT U BEGINT....62

WAT IS ER INBEGREPEN 62

UITPAKINSTRUCTIES....62

CONVENTIES VAN DEZE HANDLEIDING 62

PICTOGRAMMEN....62

VEILIGHEIDSINSTRUCTIES....63

1. INLEIDING 64

EIGENSCHAPPEN....64

PRODUCTOVERZICHT 64

1. INSTELLING 65

AC-STROOM....65

MONTAGE....65

Oriëntatie....65

Installatie 65

ADRESSERING VAN DE ARMATUUR....65

1. GEBRUIKSINSTRUCTIES 66

VOORINSTELLINGSBEDIENING 66

RGB-FADEBEDIENING....66

AUTOMATISCHE BEDIENING 66

BEDIENING VAN DE ACHTERVOLGING 67

• Obey™ 4
• Netzgerät
• Garantiekarte
  • Bedienungsanleitung

Anweisungen für das Auspacken

Packen Sie unmittelbar nach Erhalt das Gerät aus und überprüfen Sie, ob Sie alle Teile unbeschädigt erhalten haben. Wenn die Box oder die in der Verpackung befindlichen Teile beschädigt sind oder Mängel durch nicht einwandfreie Behandlung beim Versand aufweisen, sichern Sie alle Verpackungsteile und machen dies umgehend beim Transportunternehmen geltend. Bewahren Sie die Verpackung und alle Verpackungsmaterialien auf. Falls ein Gerät an das Werk zurückgesandt werden muss, so ist es wichtig, dabei die Originalverpackung zu verwenden.

Konventionen des Handbuchs

Bedienungsanleitungen von Chauvet verwenden folgende Konventionen zur Unterscheidung bestimmter Arten von Informationen regulären Textes.

KONVENTION	BEDEUTUNG
[10]	Ein zu konfigurierender DIP-Schalter
	Eine zu betätigende Taste auf dem Bedienfeld des Geräts
1~512 Eine Bandbreite an Werten
50/60	Ein Wertesatz, aus dem nur ein Wert ausgewählt werden kann
Einstellungen	Eine zu ändernde Menüoption (z. B. Anzeigen des Betriebsmodus/aktuellen Status)
MENU>Einstellungen	Eine Sequenz von Menüoptionen, die befolgt werden muss
ON	Ein Wert, der eingegeben oder ausgewählt werden muss

Symbole

Diese Bedienungsanleitung verwendet folgende Symbole für Informationen, die eine besondere Beachtung durch den Bediener erfordern.

SYMBOLE	BEDEUTUNG
	In diesem Abschnitt sind kritische Informationen zur Installation, Konfiguration oder dem Betrieb enthalten. Bei Nichtbeachtung dieser Informationen kann es zu Fehlfunktionen des Geräts, Ausfällen, Geräte- oder Personenschäden kommen.
	In diesem Abschnitt sind wichtige Informationen zur Installation oder Konfiguration enthalten. Bei Nichtbeachtung kann es zu Fehlfunktionen des Geräts kommen.
	Dieser Abschnitt weist auf nützliche, jedoch nicht-kritische Informationen hin.

Sicherheitsanweisungen

Bitte lesen Sie diese Anweisungen sorgfältig durch. Sie enthalten wichtige Informationen über die Montage, Verwendung und Wartung dieses

• Bitte heben Sie diese Bedienungsanleitung zur späteren Einsicht auf. Stellen Sie sicher, dass Sie bei einem Weiterverkauf dieses Geräts dieses Dokument mit den Anweisungen beilegen.
• Vergewissern Sie sich immer, dass die Spannung der Schukosteckdose, an die Sie das Produkt anschließen, nicht höher als die Spannung ist, wie sie auf dem Typenschild oder dem rückwärtigen Bedienfeld des Geräts angegeben ist.
• Dieses Gerät darf nur im Innenbereich verwendet werden. Um das Risiko von Bränden oder elektrischen Schlägen zu vermeiden, dürfen Sie das Gerät nicht Regen oder Feuchtigkeit aussetzen.
• Stellen Sie sicher, dass das Gerät mit einem Sicherheitsabstand zu entzündlichen Materialien betrieben wird.
• Installieren Sie das Produkt an einem Ort mit ausreichender Belüftung und mit einem Abstand von mindestens 50 cm zu den angrenzenden Flächen. Stellen Sie sicher, dass die Lüftungsöffnungen im Gehäuse des Produkt nicht verschlossen sind.
  • Trennen Sie das Produkt immer vom Stromquelle vor der Wartungsarbeiten
  • Die maximal zulässige Umgebungstemperatur beträgt 40 °C. Nehmen Sie das Gerät nicht bei höheren Temperaturen in Betrieb.
• Bei ernsthaften Betriebsproblemen stoppen Sie umgehend die Verwendung des Geräts. Versuchen Sie nie selbst, dieses Produkt zu reparieren. Reparaturen müssen von entsprechend geschultem Fachpersonal durchgeführt werden, da sonst Schäden oder Fehlfunktionen auftreten können. Wenden Sie sich an den nächsten autorisierten Technischen Support.
• Schließen Sie dieses Gerät niemals an einen Dimmer an oder Rheostat.
• Stellen Sie sicher, dass das Netzkabel nicht gequetscht oder beschädigt ist.
• Ziehen Sie beim Trennen des Produkts von der Stromversorgung nie am Kabel.
• Tragen Sie das Produkt niemals am Netzkabel
• Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Produkt zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Produkt vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

2. EINLEITUNG

Eigenschaften

• Kompakter DMX-512-Controller für LED-Geräte (bis zu 4 Kanäle)
Kanal 1: rot
Kanal 2: grün
Kanal 3: blau
Kanal 4: weiß (oder bernsteinfarben)
• Steuert bis zu 4 separate Geräte
• Jedes Gerät kann gleichzeitig in verschiedenen Wiedergabe-Modi betrieben werden
• Wiedergabe-Optionen sind Auto-, Musiksteuerungs- und Manueller RGBW-Modus
• Wiedergabe-Modi:
Voreinstellung: 9 vorinstallierte Farben
Chases: lösen automatische Programme manuell aus
Farb-Makro: scrollt manuell durch das Farbspektrum
RGB-Fade: scrollt automatisch durch das Farbspektrum
RGB-Fade-Delay: scrollt automatisch mit einer kleinen Verzögerung bei jedem Gerät durch das
Farbspektrum
Auto-Modus: wählt verschiedene Farben für jedes Gerät nach dem Zufallsprinzip aus
• Variable Fade-Zeiten für alle Wiedergabe-Modi
• Variabler Stroboskop-Effekt "im Vorbeigehen" (2 Hz – 33 Hz)
• Anpassbarer Verdunkelungs-Effekt, mit dem die Geräte ein- und ausgeblendet werden können
- Einstellbare Musikempfindlichkeit

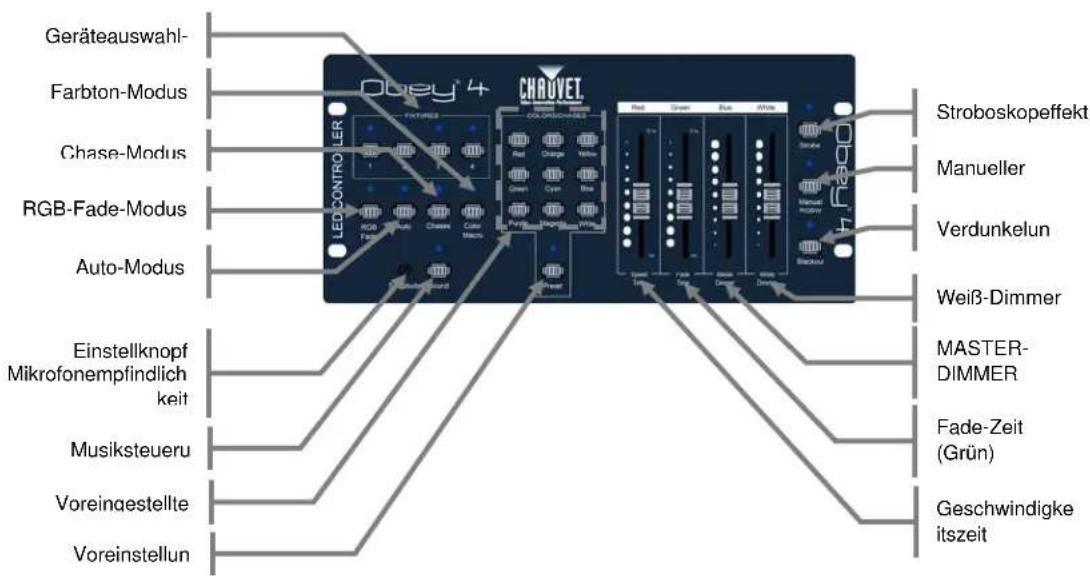

Produktübersicht


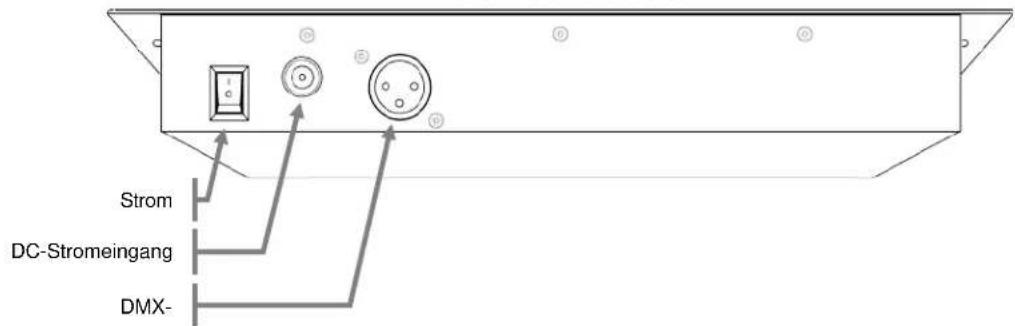

Bedienfeld Rückseite

Strom DC-Stromeingang DMX-

3. EINRICHTEN DES GERÄTS

Netzanschluss

Die Stromversorgung des Geräts beträgt 12 VDC, 500 mA. Bevor Sie den Strom einschalten, vergewissern Sie sich, dass die Netzspannung der korrekten Spannung entspricht.

Um die erforderlichen Kennzahlen des Netzanschlusses für ein bestimmtes Gerät zu ermitteln, verwenden Sie den aktuellen Wert, der sich auf dem Hinweisschild auf der Rückseite des Geräts befindet oder entnehmen diese der Tabelle der Produktspezifikationen. Die aufgeführte Strombelastbarkeit eines Geräts entspricht dem durchschnittlichen Stromverbrauch des Geräts unter normalen Bedingungen.

• Schließen Sie dieses Gerät immer an einen Schaltstromkreis an. Schließen Sie dieses Gerät niemals an einen Regelwiderstand oder Dimmer an, auch nicht, wenn der Regelwiderstand oder Dimmer nur als 0- bis 100-%-Schalter dient.
• Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.
• Stellen Sie sicher, dass das Gerät an einen Stromkreis mit entsprechender Erdung angeschlossen ist.

Montage

Montagerichtung

Der Obey™ 4 kann in jeder sicheren Position befestigt werden.

Installation

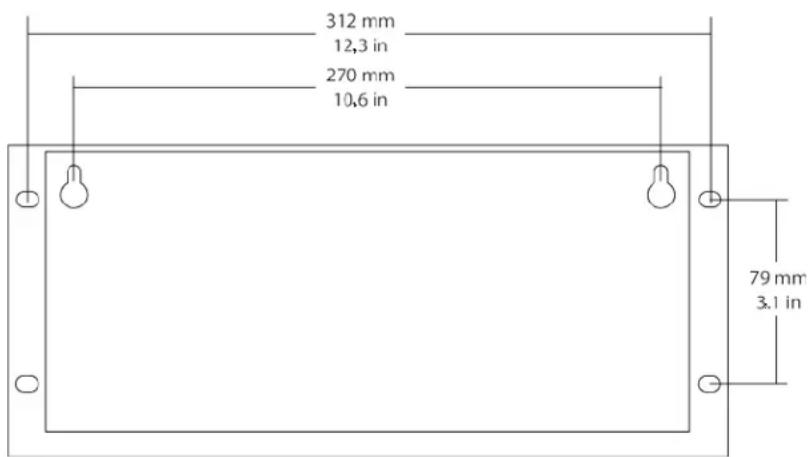

Siehe die Zeichnung unten; sie zeigt die Rückseite des Controllers an. Hier finden Sie die einzelnen Abmessungen für die Befestigung. Damit können Sie die Montagebohrungen herstellen.

312 mm 12,3 in 270 mm 10,6 in 79 mm 3.1 in

Adressierung des Geräts

Der Obey™ 4 kann bis zu 4 separate Geräte ansteuern. Jedes Gerät muss auf die zuvor bestimmten DMX-Adressen eingestellt werden. Die DMX-Startadresse für jedes der vier finden Sie in nachstehender Tabelle.

Gerät 1: 1 - DIP-Schalterzuweisung [1]
Gerät 2: 5 - DIP-Schalterzuweisung [1, 3]
Gerät 3: 9 - DIP-Schalterzuweisung [1, 4]
Gerät 4: 13 - DIP-Schalterzuweisung [1, 3, 4]

4. BETRIEBSANWEISUNGEN

Bitte beachten: Die Fader für Weiß/Bernsteinfarben funktionieren unabhängig vom aktuellen Betriebsmodus. Nur die Verdunkelung wirkt sich auf diesen Kanal aus.

Betrieb mit Voreinstellungen

Dieser Controller verfügt über voreingestellte Farben. Es kann aus neun voreingestellten Farben ausgewählt werden, auf die über die neun Voreinstellungs-Tasten zugegriffen werden kann. Die Anweisungen unten veranschaulichen diesen Vorgang.

1. Wählen Sie ein oder mehrere aus.
2. Drücken Sie auf , bis die entsprechende LED-Kontrollleuchte aufleuchtet.
3. Stellen Sie auf den gewünschten Pegel ein, dass Sie die Fade-Zeit einstellen können.
4. Stellen Sie auf den gewünschten Pegel ein, dass Sie die Intensität einstellen können.
5. kann angepasst werden; dieser Modus wirkt sich jedoch nicht darauf aus.
6. Wählen Sie eine der neun -Tasten.

Vergewissern Sie sich, dass die Funktionen "Strobe" oder "Blackout" nicht die Steuerungsbefehle überschreiben.

Im Voreinstellungs-Modus funktioniert die Musiksteuerung nicht.

Betrieb mit RGB-Fade

Dieser Controller verfügt über ein Programm zum Ausblenden voreingestellter Farben; damit werden alle Programme synchron zwischen den Farben ausgeblendet. Die Anweisungen unten veranschaulichen diesen Vorgang.

1. Wählen Sie ein oder mehrere aus.
2. Drücken Sie auf , bis die entsprechende LED-Kontrollleuchte aufleuchtet.
3. Stellen Sie auf den gewünschten Pegel ein, dass Sie die Geschwindigkeitszeit einstellen können.
4. Stellen Sie auf den gewünschten Pegel ein, dass Sie die Fade-Zeit einstellen können.
5. Stellen Sie auf den gewünschten Pegel ein, dass Sie die Intensität einstellen können.
6. kann angepasst werden; dieser Modus wirkt sich jedoch nicht darauf aus.

Vergewissern Sie sich, dass die Funktionen "Strobe" und "Blackout" nicht die Steuerungsbefehle überschreiben.

Im RGB-Fade-Modus funktioniert die Musiksteuerung.

Automatischer Betrieb

Dieser Controller verfügt über vorinstallierte automatische Programme, mit dem die Farben jedes Geräts nach dem Zufallsprinzip und unabhängig von anderen Geräten geändert werden. Die Anweisungen unten veranschaulichen diesen Vorgang.

1. Wählen Sie ein oder mehrere aus.
2. Drücken Sie auf , bis die entsprechende LED-Kontrollleuchte aufleuchtet.
3. Stellen Sie auf den gewünschten Pegel ein, dass Sie die Geschwindigkeitszeit einstellen können.
4. Stellen Sie auf den gewünschten Pegel ein, dass Sie die Fade-Zeit einstellen können.
5. Stellen Sie auf den gewünschten Pegel ein, dass Sie die Intensität einstellen können.
6. kann angepasst werden; dieser Modus wirkt sich jedoch nicht darauf aus.

Vergewissern Sie sich, dass die Funktionen "Strobe" und "Blackout" nicht die Steuerungsbefehle überschreiben.

In diesem Modus sind die Farben der Geräte nicht identisch. Jedes Gerät wählt die Farben nach dem Zufallsprinzip aus.

Im Auto-Modus funktioniert die Musiksteuerung.

Betrieb mit Chases

Dieser Controller verfügt über voreingestellte Farb-Chases. Sie können aus mehreren Farbkombinationen auswählen. Die Anweisungen unten veranschaulichen diesen Vorgang.

1. Wählen Sie ein oder mehrere aus.
2. Drücken Sie auf , bis die entsprechende LED-Kontrollleuchte aufleuchtet.
3. Wählen Sie mit ein Chase aus. In nachstehender Tabelle finden Sie eine Beschreibung der die Chases auslösenden Tasten.
4. Stellen Sie auf den gewünschten Pegel ein, dass Sie die Geschwindigkeitszeit einstellen können.
5. Stellen Sie auf den gewünschten Pegel ein, dass Sie die Fade-Zeit einstellen können.
6. Stellen Sie auf den gewünschten Pegel ein, dass Sie die Intensität einstellen können.
7. kann angepasst werden; dieser Modus wirkt sich jedoch nicht darauf aus.

Chase-Auswahl

Wählen Sie mit den folgenden -Tasten das entsprechende Chase aus.

Rot: Rot/Grün

Orange: Grün/Blau

Gelb: Rot/Blau

Grün: Rot/Kobaltblau

Kobaltblau: Grün/Magentarot

Blau: Gelb/Blau

Lila: Weiß/Verdunkelung

Magentarot: Farbzyklus

Weiß: Gelb/Magentarot

Vergewissern Sie sich, dass die Funktionen "Strobe" und "Blackout" nicht die Steuerungsbefehle überschreiben.

Im Chase-Modus funktioniert die Musiksteuerung.

Betrieb mit RGB-Offset

Dieser Controller verfügt über ein RGB-Offset-Programm, das zwischen den Geräten nacheinander "nachläuft": 1-4, fortdauernd. Die Anweisungen unten veranschaulichen diesen Vorgang.

1. Drücken Sie gleichzeitig auf & <AUTO.
2. Stellen Sie auf den gewünschten Pegel ein, dass Sie die Geschwindigkeitszeit einstellen können.
3. Stellen Sie auf den gewünschten Pegel ein, dass Sie die Fade-Zeit einstellen können.
4. Stellen Sie auf den gewünschten Pegel ein, dass Sie die Intensität einstellen können.
5. kann angepasst werden; dieser Modus wirkt sich jedoch nicht darauf aus.

Im RGB-Offset-Modus funktioniert die Musiksteuerung.

Vergewissern Sie sich, dass die Funktionen "Strobe" und "Blackout" nicht die Steuerungsbefehle überschreiben.

Betrieb mit Farbmakros

Dieser Controller verfügt über voreingestellte Farbmakros, von denen einige unterschiedliche Intensitäten besitzen. Die Anweisungen unten veranschaulichen diesen Vorgang.

1. Wählen Sie ein oder mehrere aus.
2. Drücken Sie auf , bis die entsprechende LED-Kontrollleuchte aufleuchtet.
3. Bewegen Sie den -Fader, um die Farbe auszuwählen.
4. Stellen Sie auf den gewünschten Pegel ein, dass Sie die Fade-Zeit einstellen können.
5. Stellen Sie auf den gewünschten Pegel ein, dass Sie die Intensität einstellen können.
6. Stellen Sie auf den gewünschten Pegel ein, sodass Sie die Intensität der Farbe Weiß einstellen können.

Dieser Modus übernimmt die gleiche Farbe für alle Geräte.

Im Farbmakro-Modus funktioniert die Musiksteuerung NICHT.

Überschreibung der Musiksteuerung

Die Modi dieses Controllers, die über mehrere Schritte verfügen, werden normalerweise mit dem -Fader ausgelöst. Sie können jedoch auch über das eingebaute Mikrofon ausgelöst werden.

Die Überschreibung der Musiksteuerung funktioniert NUR in einem der folgenden Modi:

• RGB-Fade
  • AUTO-Modus
• CHASES

Die folgenden Schritte veranschaulichen diesen Vorgang.

1. Drücken Sie auf , bis die LED-Kontrollleuchte aufleuchtet.
2. Stellen Sie die Musikempfindlichkeit durch Drehen des (Einstellknopf Mikrofonempfindlichkeit) ein.

Weiß (oder Bernsteinfarben)

Der -Fader dieses Controllers funktioniert vollständig unabhängig vom aktiven Betriebsmodus.

Die einzigen Funktionen, die sich auf die Farbe Weiß (oder Bernsteinfarben) auswirken, sind und .

Stroboskop-Übersteuerung

Eine der Funktionen des -Faders ist die Strobe-Überschreibungs-Funktion. Dies funktioniert in allen Betriebsmodi.

Die Anweisungen unten veranschaulichen diesen Vorgang.

1. Wählen Sie ein oder mehrere aus.
2. Siehe den Hinweis unten zum RGBW-Betrieb.
3. Drücken Sie auf , bis die entsprechende LED-Kontrollleuchte aufleuchtet.
4. Passen Sie den -Fader an den gewünschten Pegel an.
5. Drücken Sie, um zum gewünschten Modus zurückzukehren, auf , bis die entsprechende LED-Kontrollleuchte aus ist.

Um diese Funktion für ein einzelnes Produkt zu deaktivieren, muss aktiviert werden und muss auf 0,1M (Stellung ganz unten) stehen. Aktivieren Sie anschließend (die LED-Kontrollleuchte geht aus).

Die Strobe-Überschreibung wirkt sich nur auf ausgewählte Produkte aus.

Um den Stroboskopeffekt für alle Produkte zu deaktivieren, können Sie jederzeit zweimal auf drücken.

Wenn sich das Gerät im RGBW-Betrieb befindet, müssen die Fader/Schieberegler über 0 % eingestellt werden, damit der Stroboskopeffekt funktionieren kann.

Verdunkelung

Dieser Controller verfügt über eine eigene Blackout-Taste (Verdunkelung). Diese Taste funktioniert zusammen mit dem Schieberegler . Die Anweisungen unten veranschaulichen diesen Vorgang.

1. Wählen Sie ein oder mehrere aus.
2. Stellen Sie den Schieberegler auf den gewünschten Wert, um zu bestimmen, wie schnell die Leuchte ausblendet.
3. Drücken Sie auf , bis die entsprechende LED-Kontrollleuchte aufleuchtet.

Die Verdunkelungsfunktion funktioniert auch dann mit dem Schieberegler , wenn die Verdunkelung deaktiviert ist.

Die Ausblend-Verdunkelungsfunktion funktioniert nicht, wenn sich der Controller im manuellen RGBW-Modus befindet.

Drücken Sie zweimal auf , um alle Geräte sofort zu verdunkeln, unabhängig von der Auswahl und entsprechende dem -Wert.

Manueller RGBW-Modus

Dieser Controller kann mit den Fadern für die Farben Rot, Grün, Blau und Weiß manuell eine individuelle Farbkombination bestimmen. Zunächst muss jedoch auf gedrückt werden. Die Anweisungen unten veranschaulichen diesen Vorgang.

1. Wählen Sie ein oder mehrere aus.
2. Drücken Sie auf , bis die entsprechende LED-Kontrollleuchte aufleuchtet.
3. Stellen Sie den Schieberegler für die Farben Rot, Grün, Blau und Weiß auf die gewünschten Pegel ein.

"Blackout Dimming Speed" funktioniert nicht im manuellen RGBWModus. Wenn gedrückt wird, gehen die ausgewählten Leuchten sofort aus.

"Speed/Fade Time" funktioniert nicht im manuellen RGBW-Modus.

5. ANHANG

DMX - Eine Einführung

Bei einer DMX-Verbindung gibt es insgesamt 512 Kanäle. Kanäle können auf jede erdenkliche Art zugewiesen werden. Ein Gerät, das DMX-Signale empfangen kann, benötigt eine Reihe fortlaufender Kanäle. Der Benutzer muss am Gerät, auf dem anzeigt ist, dass der erste Kanal im Controller reserviert ist, eine Startadresse zuweisen. Es gibt eine Vielzahl unterschiedlicher Typen von DMX-fähigen Geräten, und die Gesamtanzahl der erforderlichen Kanäle kann je nach Gerät variieren. Die Auswahl einer Startadresse sollte im Voraus geplant werden. Kanäle dürfen nie überlappen. Sollte dies der Fall sein, kann es zu einem unregelmäßigen Betrieb der Geräte kommen, deren Startadresse falsch eingestellt wurde. Sie können jedoch mehrere Geräte des gleichen Typs mit der gleichen Startadresse steuern, solange das beabsichtigte Ergebnis eine einheitliche Bewegung ist. Anders ausgedrückt: Die Geräte werden als Slaves zusammengeschlossen und reagieren genau gleich.

DMX-Geräte können Daten über eine Serienschaltung empfangen. Bei einer Serienschaltung wird der Datenausgang (DATA OUT) eines Geräts an den Dateneingang (DATA IN) des nächsten Geräts angeschlossen. Die Reihenfolge der Anschlüsse der Geräte ist ohne Bedeutung und hat keine Auswirkungen auf die Art und Weise, wie der Controller mit den einzelnen Geräten kommuniziert. Verwenden Sie eine Reihenfolge, die eine möglichst einfache und direkte Verkabelung erlaubt. Verbinden Sie die Geräte mit einem abgeschirmten Kabel mit zwei verdrillten Aderpaaren und einem 3-poligen XLR-Stecker an die Buchsen an. Die abgeschirmte Verbindung ist Stift 1 (bzw. Pol 1), während Stift 2 das negative Signal (S-) und Stift 3 ist das positive Signal (S+) der Daten ist.

Allgemeine Fehlerbehebung

ANZEIGEN	MÖGLICHE URSACHE	MÖGLICHE ABHILFE
Trennschalter/Sicherung löst aus bzw. brennt immer durch	ÜberlastKurzschluss in den stromführenden Kabeln	Prüfen Sie die Gesamtbelastung des elektrischen Stromkreises.Prüfen Sie auf Kurzschluss in den elektrischen Leitungen (intern und/oder extern).
Das Gerät schaltet nicht ein	Kein Strom.Stromkabel locker	Überprüfen Sie, ob an den Eingängen Strom anliegt.Uberprüfen Sie das Stromkabel.
Das Gerät reagiert nicht auf DMX	Falsche DMX-AdressierungBeschädigte DMX-KabelFalsche Polaritätseinstellungen am ControllerLockere DMX-KabelFehlerhafte DMX-SchnittstelleFehlerhafte Hauptplatine	Überprüfen Sie das Bedienfeld und die Adressierung des Geräts.Uberprüfen Sie die DMX-Kabel.Uberprüfen Sie die Polaritätseinstellungen am Controller.Uberprüfen Sie die Kabelverbindungen.Tauschen Sie den DMX-Eingang aus.Tauschen Sie die Hauptplatine aus.
Signalverlust	Keine DMX-KabelSpringende SignaleLanges Kabel/Signal mit niedrigem PegelZu viele GeräteInterferenz von den Wechselstromdrähten	Verwenden Sie ausschließlich DMX-kompatible Kabel.Installieren Sie wie vorgeschlagen Leitungsabschlüsse.Installieren Sie unmittelbar nach dem Gerät mit einem starken Signal einen Verstärker.Installieren Sie einen optisch gekoppelten DMX-Splitter nach Gerät Nr. 32.Halten Sie die DMX-Kabel getrennt von den Stromkabeln oder den Schwarzlichtern.

Sollten nach Durchführung dieser Abhilfemaßnahmen immer noch Probleme auftreten, wenden Sie sich an den Technischen Support von Chauvet

Geräteverknüpfung

Für Lichtshows mit einem oder mehreren Geräten per DMX-Controller oder zum Synchronisieren von Shows an einem oder mehreren Geräten im Master/Slave-Modus benötigen Sie eine serielle Datenverbindung. Die Gesamtanzahl der für alle Geräte in einer seriellen Datenverbindung erforderlichen Kanäle legt die Anzahl der Geräte fest, die die Datenverbindung unterstützen kann. Geräte mit einer seriellen Datenverbindung müssen in Serie geschaltet werden. Um der Norm EIA-485 zu entsprechen, sollten nicht mehr als 32 Geräte mit einer Datenverbindung verbunden sein. Bei einer Verbindung von mehr als 32 Geräten mit einer seriellen Datenverbindung ohne Verwendung eines optisch isolierten DMX-Splitters kann es zu einer Verschlechterung des digitalen DMX-Signals kommen.

Empfohlene maximale Distanz bei einer seriellen Datenverbindung: 500 m (1640 ft)

Empfohlene maximale Anzahl der Geräte an einer seriellen Datenverbindung: 32

Verkabelung mit Datenkabeln

Um die Geräte miteinander zu verkabeln, benötigen Sie Datenkabel. Sie können die von Chauvet zertifizierten DMX-Datenkabel direkt bei Ihrem Händler/Distributor erwerben oder ein eigenes Kabel einrichten. Wenn Sie ein eigenes Datenkabel einrichten möchten, müssen Sie für die Datenübertragung geeignete Kabel verwenden, die Signale mit einer hohen Qualität übertragen können und nicht anfällig ggü. elektromagnetischen Interferenzen sind.

DMX-Datenkabel

Verwenden Sie ein Belden© 9841, oder ein vergleichbares Kabel, das mit den Spezifikationen für EIA RS-485-Anwendungen konform ist. Standardmäßige Mikrofonkabel können keine DMX-Daten verlässlich über weite Entfernungen übertragen. Das Kabel muss über folgende Eigenschaften verfügen:

Typ: abgeschirmt, mit zwei verdrillten Aderpaaren

Maximaler kapazitiver Widerstand zwischen den Leitern: 30 pF/Fuß

Maximaler kapazitiver Widerstand zwischen Leiter und

Abschirmung: 55 pF/Fuß

Maximaler Widerstand:

Nominale Impedanz: 100 bis 140 Ohm

20 Ohm/1000 Fuß

Kabelanschlüsse

Jedes Datenkabel muss an einem Ende einen XLR-Stecker und am anderen Ende eine XLR-Buchse besitzen.

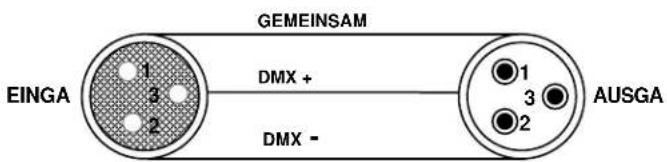

Konfiguration des DMX-Anschlusses

GEMEINSAM EINGA 1 3 2 DMX + DMX - AUSGA 1 3 2

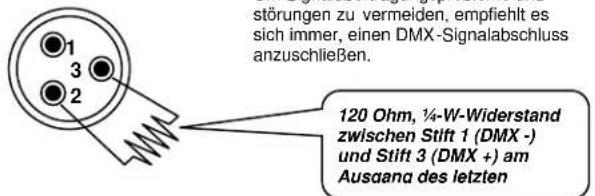

Leitungsabschluss

störungen zu vermeiden, empfiehlt es sich immer, einen DMX-Signalabschluss anzuschließen. 120 Ohm, ¼-W-Widerstand zwischen Stift 1 (DMX -) und Stift 3 (DMX +) am Ausdana des letzten

Vermeiden Sie jeglichen Kontakt zwischen der Masse und der Gehäuseerdung der Geräte. Eine Erdung der Masse kann eine Brummschleife erzeugen und zu einem unregelmäßigen Betrieb Ihres Geräts führen. Prüfen Sie alle Kabel mit einem Widerstandsmesser, um ihre korrekte Polarität zu kontrollieren und sicherzustellen, dass zwischen den Stiften oder den Stiften und der Masse kein Kurzschluss besteht.

Einrichten der Startadresse

Dieser DMX-Modus erlaubt die Verwendung eines universellen DMX-Controllers. Jedes Gerät erfordert eine Startadresse von 1\~512. Ein Gerät, das einen oder mehrere Kanäle zur Steuerung benötigt, beginnt, die Daten beim Kanal zu lesen, der durch die Startadresse benannt wird. Ein Gerät, das zum Beispiel sechs DMX-Kanäle nutzt und so adressiert wurde, dass es beim DMX-Kanal 100 startet, liest Daten aus folgenden Kanälen: 100, 101, 102, 103, 104 und 105. Wählen Sie die Startadresse so, dass sich die Kanäle nicht überschneiden, und beachten Sie, dass die für eine künftige Verwendung ausgewählte Startadresse.

Wenn dies das erste Mal ist, dass Sie ein mit einem DMX-Steuerungsprotokoll Gerät adressieren, empfehlen wir, zu Abschnitt "Anhang" vorzublättern und den Abschnitt "DMX - Eine Einführung" zu lesen. Dort finden Sie nützliche Informationen, die Ihnen helfen wird, die Bedienung des Geräts zu verstehen.

Tabelle zur Umwandlung von 3-polig auf 5-polig

Wenn Sie einen DMX-Controller mit einem 5-poligen DMX-Anschluss verwenden, benötigen Sie einen Adapter, der von 5 Polen auf 3 Pole umwandelt. Die folgende Tabelle zeigt die richtige Umwandlung an:

TABELLE ZUR UMWANDLUNG VON 3-POLIG AUF 5-POLIG

Kabel	3-polige Buchse (Ausgang)	5-poliger Stecker (Eingang)
Masse / Abschirmung	Pol 1	Pol 1
Negatives (-) Signal	Pol 2	Pol 2
Positives (+) Signal	Pol 3	Pol 3
nicht belegt		Pol 4
nicht belegt		Pol 5

Einrichtung einer seriellen DMX-Datenverbindung

1. Verbinden Sie die 3-polige Steckerseite des DMX-Kabels mit der 3-poligen Buchse des Controllers.
2. Verbinden Sie die 3-polige Buchse des vom Steuergerät kommenden Kabels mit dem 3-poligen Stecker des Eingangs des nächsten Geräts.
3. Verbinden Sie anschließend den Ausgang wie oben dargestellt mit dem Eingang des folgenden Geräts usw.

Universeller DMX-Controller

These Schemazeichnung bietet eine allgemeine Illustration des Bedienfeldes der

Verbindung weiterführen

Allgemeine Wartungsarbeiten

Zum Erhalt der optimalen Leistungsfähigkeit und der Minimierung der Abnutzung sollten Sie Geräte häufig reinigen. Bei der Festlegung dieser Häufigkeit spielen Gebrauch und Umgebung eine wichtige Rolle. Im Allgemeinen sollten Geräte mindestens zweimal pro Monat gereinigt werden. Staubablagerungen reduzieren die Lichtabgabe und können zu Überhitzung führen. Dies kann die Lebensdauer des Leuchtmittels reduzieren und die mechanische Abnutzung beschleunigen. Vergewissern Sie sich vor der Wartung des Geräts, dass dieses ausgeschaltet ist.

1. Trennen Sie das Gerät vom Stromnetz.
2. Verwenden Sie einen Staubsauger (oder Druckluft) sowie eine weiche Bürste, um den Staub in den Lüftungsbereichen zu entfernen.
3. Reinigen Sie, sobald das Gerät abgekühlt ist, alle Linsen mit einem milden Glasreiniger oder mit Isopropylalkohol und einem weichen, faserfreien Baumwolltuch oder Linsenreinigungstuch.
4. Geben Sie die Lösung auf das Tuch und wischen Sie die Rückstände in Richtung der Außenseiten der Linsen ab.
5. Polieren Sie sorgfältig diese optischen Oberflächen, bis alle Schmutzfilme und Fasern verschwunden sind.

Trocknen Sie die Teile immer sorgfältig nach der Reinigung.

TECHNISCHE DATEN

GEWICHT & ABMESSUNGEN

Länge.... 12,8 in (325 mm)
Breite 5,5 in (140 mm)
Höhe 2,1 in (52 mm)
Gewicht....3 lbs (1,4 kg)

LEISTUNGSAUFNAHME

Betriebstemperaturbereich DC 12 V, max. 500 mA
Adapter (externe Stromversorgung: 100\~240 VAC, 50/60 Hz)......Bereitgestellt

IN INNENBEREICHEN/IN AUSSENBEREICHEN

Einstufung......Dieses Gerät darf nur im Innenbereich verwendet werden.

WÄRMEENTWICKLUNG

Maximale Umgebungstemperatur 104 °F (40 °C)

STEUERUNG UND PROGRAMMIERUNG

Datenausgang 3-polige XLR-Buchse
Stiftkonfiguration für Daten....Pin 1 Abschirmung, Pin 2 (-), Pin 3 (+)
Protokolle......DMX-512 USITT
DMX-Steuerungskanäle 001\~016

BESTELLINFORMATIONEN

Obey™ 4 OBEY4

GARANTIEBESTIMMUNGEN

Garantie 2-jährige eingeschränkte Garantie

REKLAMA- TIONEN

Wenn Sie Unterstützung benötigen oder ein Gerät zurückgeben möchten:

• Wenn Sie Ihren Wohnsitz in den USA haben, wenden sich an Chauvet World Headquarters (finden Sie Kontakt).
• Wenn Sie Ihren Wohnsitz in GB oder Irland haben, wenden Sie sich an Chauvet Europe Ltd (finden Sie Kontakt).
• Wenn Sie Ihren Wohnsitz in Mexiko haben, wenden Sie sich an Chauvet Mexiko (finden Sie Kontakt).
• Wenn Sie Ihren Wohnsitz in Benelux, wenden Sie sich an Chauvet Europe BVBA (finden Sie Kontakt).
• Wenn Sie in einem anderen Land leben, wenden Sie sich NICHT an Chauvet. Wenden Sie sich stattdessen an Ihren lokalen Lieferanten. Unter www.chauvetlighting.com finden Sie die Lieferanten außerhalb der USA, GB, Irland, Mexiko oder Benelux.

Kunden außerhalb der USA, GB, Irland, Mexiko oder Benelux wenden sich an den aufgeführten Lieferanten und befolgen die Anweisungen zum Zurücksenden der Geräte von Chauvet. Um zu den Kontaktdaten zu gelangen, besuchen Sie bitte unsere Website unter www.chauvetlighting.com.

Nehmen Sie telefonisch Kontakt mit dem Technischen Support von Chauvet auf, und fordern Sie vor dem Verschicken eine Warenrücksendegenehmigungsnummer (RMA) an. Seien Sie darauf vorbereitet, die Modellnummer, Seriennummer und eine kurze Beschreibung des Grundes für das Zurückschicken angeben zu können.

Senden Sie die Ware frei, in der Originalverpackung und mit den originalen Zubehörteilen zurück. Chauvet lässt keine Retouren abholen.

Schreiben Sie die RMA gut leserlich auf die Verpackung. Chauvet weist alle Waren zurück, die keine RMA besitzen.

Schreiben Sie die RMA auf ein ordnungsgemäß angebrachtes Hinweisschild. Die RMA NICHT DIREKT auf den Karton schreiben.

Bevor Sie die Ware versenden, schreiben Sie klar und deutlich folgende Informationen auf einen Bogen Papier und legen ihn in die Verpackung.

• Ihr Name
• Ihre Adresse
• Ihre Telefonnummer
• RMA-Nummer
• Eine kurze Problembeschreibung

Achten Sie auf eine sachgemäße Verpackung der Ware. Schäden, die durch unsachgemäßes Verpacken entstanden sind, liegen in Ihrer Verantwortung. Eine FedEx-Verpackung oder doppelte Verpackung wird empfohlen.

Chauvet behält sich das Recht vor, nach eigenem Ermessen über Reparatur oder Ersatz der Ware zu befinden.

KONTAKT

WORLD HEADQUARTERS - Chauvet

Allgemeine Informationen

Adresse: 5200 NW 108 ^th Avenue

Sunrise, FL 33351

Tel.: [phone]

Fax: [phone]

kostenfrei:[phone]

Technischer Support

Tel.: [phone] (4 drücken)

Fax: [phone]

E-Mail: [e-mail]

World Wide Web

www.chauvetlighting.com

GB UND IRLAND - Chauvet Europe Ltd.

Allgemeine Informationen

Adresse: Unit 1C

Tel.: [phone]

Fax: [phone]

Technischer Support

E-Mail: [e-mail]

World Wide Web

www.chauvetlighting.co.uk

MEXIKO - Chauvet Mexiko

Allgemeine Informationen

Adresse: Av. Santa Ana 30

Parque Industrial Lerma

Lerma, Mexico C.P. 52000

Tel.: [phone]

Technischer Support

E-Mail: [e-mail]

World Wide Web www.chauvet.com.mx

CHAUVET EUROPE - Chauvet Europe BVBA

General Information

Kunden außerhalb der USA, GB, Irland, Mexiko oder Benelux wenden sich an ihren Lieferanten. Befolgen Sie die Anweisungen zum Erhalt von Unterstützung oder zur Rückgabe eines Produkts. Um zu den Kontaktdaten zu gelangen, besuchen Sie bitte unsere Website.

1. VOORDAT U BEGINT

Wat is er inbegrepen

Automatische bediening

Gegegevensbekabeling

GEWICHT EN AFMETINGEN

Lengte....325 mm
Breedte 140 mm
Hoogte 52 mm
Gewicht....1,4 kg

VERMOGEN
