Type de produit	Contrôleur DMX
Marque	Chauvet
Modèle	Data Stream 8
Nombre de ports de sortie DMX	8
Entrées DMX	2 (A et B) avec commutateur de sélection
Alimentation	100-240 V CA, 50/60 Hz (alimentation universelle)
Fusible	Remplaceable, type et ampérage identiques
Montage	En hauteur (avec câble de sécurité) ou en rack
Indicateurs	Voyants d'alimentation et de signal, indicateur d'affectation de port de sortie DMX
Température ambiante maximale	40 °C (104 °F)
Protection	IP20, usage intérieur uniquement
Entretien	Débrancher avant nettoyage ; ne pas obstruer les fentes de ventilation
Pièces détachées	Cordon d'alimentation, fusible
Documents fournis	Manuel de référence, fiche de garantie

FOIRE AUX QUESTIONS - Data Stream 8 Chauvet

Comment connecter le Data Stream 8 à un contrôleur DMX ?

Utilisez l'une des deux entrées DMX (A ou B) et sélectionnez-la avec le commutateur d'entrée. Connectez votre console DMX via un câble XLR 5 broches (ou 3 broches selon adaptateur).

Quel type d'alimentation nécessite le Data Stream 8 ?

Il fonctionne sur une alimentation universelle de 100 à 240 V CA, 50/60 Hz. Branchez-le sur une prise secteur protégée et reliée à la terre.

Comment remplacer le fusible du Data Stream 8 ?

Débranchez l'appareil, utilisez un tournevis plat pour ouvrir le porte-fusible, retirez le fusible grillé et remplacez-le par un fusible de même type et ampérage. Refermez et rebranchez.

Peut-on monter le Data Stream 8 en hauteur ?

Oui, il est prévu pour un montage en hauteur à l'aide d'un câble de sécurité et d'un clip de fixation. Assurez-vous d'utiliser un point d'ancrage solide.

Combien de luminaires peut contrôler le Data Stream 8 ?

Chacun des 8 ports de sortie DMX peut adresser une chaîne DMX distincte. Le nombre total de luminaires dépend de leur consommation d'adresses DMX ; théoriquement jusqu'à 32 appareils par port (512 adresses par univers).

Le Data Stream 8 est-il compatible avec les gradateurs ?

Non, ne connectez jamais ce produit à un gradateur ou à un rhéostat. Utilisez uniquement une prise secteur directe.

Que faire si l'appareil ne s'allume pas ?

Vérifiez d'abord le cordon d'alimentation et la prise. Si rien ne fonctionne, le fusible est peut-être grillé. Remplacez-le comme indiqué dans le manuel. Si le problème persiste, contactez le support Chauvet.

Comment configurer les affectations des ports de sortie DMX ?

Utilisez les commutateurs de banques d'affectation manuelle sur le panneau arrière pour assigner chaque port à un univers DMX. Le voyant indicateur confirme l'affectation.

Peut-on utiliser le Data Stream 8 en extérieur ?

Non, cet appareil est conçu pour un usage en intérieur uniquement (IP20). Ne l'exposez pas à la pluie ou à l'humidité.

Où trouver le manuel d'utilisation complet ?

Le manuel de référence est fourni dans l'emballage. Pour des informations plus détaillées, téléchargez le manuel complet sur www.chauvetdj.com.

MODE D'EMPLOI Data Stream 8 Chauvet

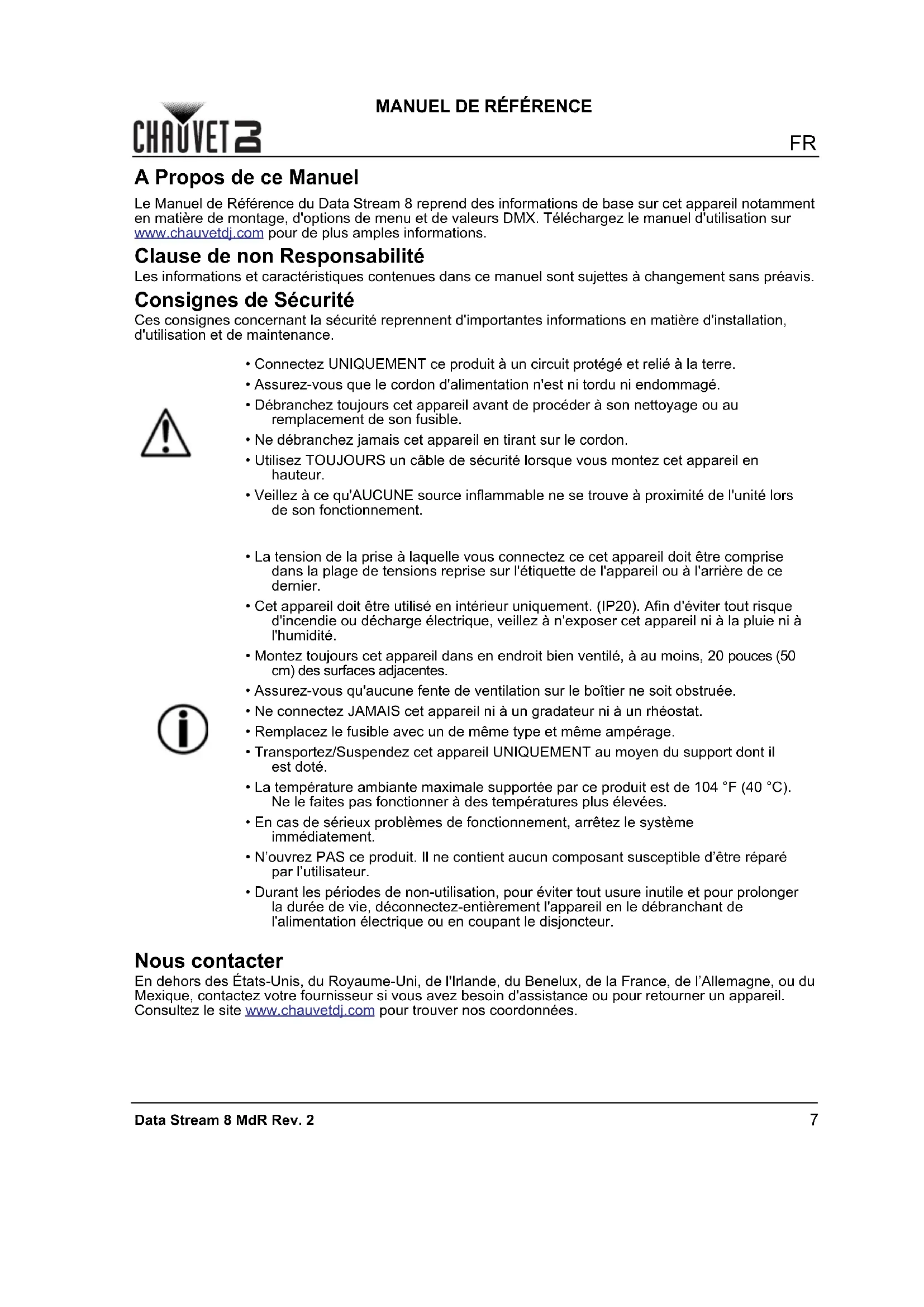

Le Manuel de Référence du Data Stream 8 reprend des informations de base sur cet appareil, notamment en matière de montage, d'options de menu et de valeurs DMX. Téléchargez le manuel d'utilisation sur www.chauvetdj.com pour de plus amples informations.

Clause de non responsabilité

Les informations et caractéristiques contenues dans ce manuel sont sujettes à changement sans préavis.

Consignes de sécurité

Ces consignes concernant la sécurité reprennent d'importantes informations en matière d'installation, d'utilisation et de maintenance.

• Connectez UNIQUEMENT ce produit à un circuit protégé et relié à la terre.
• Assurez-vous que le cordon d'alimentation n'est ni tordu ni endommagé.
• Débranchez toujours cet appareil avant de procéder à son nettoyage ou au remplacement de son fusible.
• Ne débranchez jamais cet appareil en tirant sur le cordon.
• Utilisez TOUJOURS un câble de sécurité lorsque vous montez cet appareil en hauteur.
• Veillez à ce qu'AUCUNE source inflammable ne se trouve à proximité de l'unité lors de son fonctionnement.
• La tension de la prise à laquelle vous connectez ce cet appareil doit être comprise dans la plage de tensions reprise sur l'étiquette de l'appareil ou à l'arrière de ce dernier.
• Cet appareil doit être utilisé en intérieur uniquement. (IP20). Afin d'éviter tout risque d'incendie ou décharge électrique, veillez à n'exposer cet appareil ni à la pluie ni à l'humidité.
• Montez toujours cet appareil dans un endroit bien ventilé, à au moins 20 pouces (50 cm) des surfaces adjacentes.
• Assurez-vous qu'aucune fente de ventilation sur le boîtier ne soit obstruée.
• Ne connectez JAMAIS cet appareil ni à un gradateur ni à un rhéostat.
• Remplacez le fusible avec un de même type et même ampérage.
• Transportez/Suspendez cet appareil UNIQUEMENT au moyen du support dont il est doté.
• La température ambiante maximale supportée par ce produit est de 104 °F (40 °C). Ne le faites pas fonctionner à des températures plus élevées.
• En cas de sérieux problèmes de fonctionnement, arrêtez le système immédiatement.
• N'ouvrez PAS ce produit. Il ne contient aucun composant susceptible d'être réparé par l'utilisateur.
• Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez-entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.

Nous contacter

En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Benelux, de la France, de l'Allemagne, ou du Mexique, contactez votre fournisseur si vous avez besoin d'assistance ou pour retourner un appareil. Consultez le site www.chauvetdj.com pour trouver nos coordonnées.

Contenu

• Data Stream 8 • Cordon d'alimentation • Fiche de Garantie • Manuel de référence

Préalable

Déballez votre Data Stream 8 et assurez-vous que vous avez reçu toutes les pièces en bon état. Si la boîte et/ou son contenu semble endommagé, contactez immédiatement le transporteur, et non pas Chauvet. Si les dommages ne sont pas signalés au transporteur immédiatement, ou si l'intégralité de l'emballage n'est pas conservée pour inspection ultérieure, la réclamation peut être invalidée. Pour tout autre problème comme la non-livraison de pièces ou de composants, des dommages sans rapport avec la livraison ou pour des vices cachés, veuillez déposer votre réclamation auprès de Chauvet dans les 7 jours suivant la livraison. Pour savoir comment prendre contact avec Chauvet, veuillez consulter la section Contact Us (contactez-nous) de ce MR.

Vue d'ensemble de l'appareil

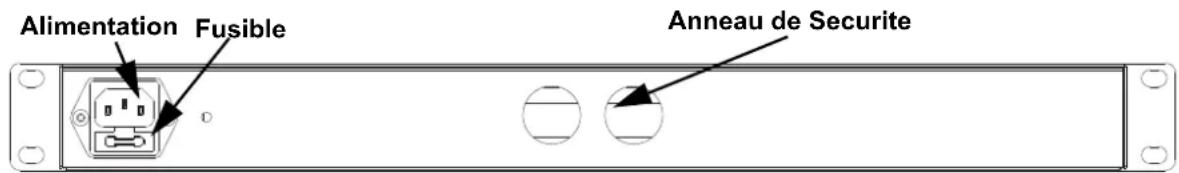

Alimentation Fusible Anneau de Securite

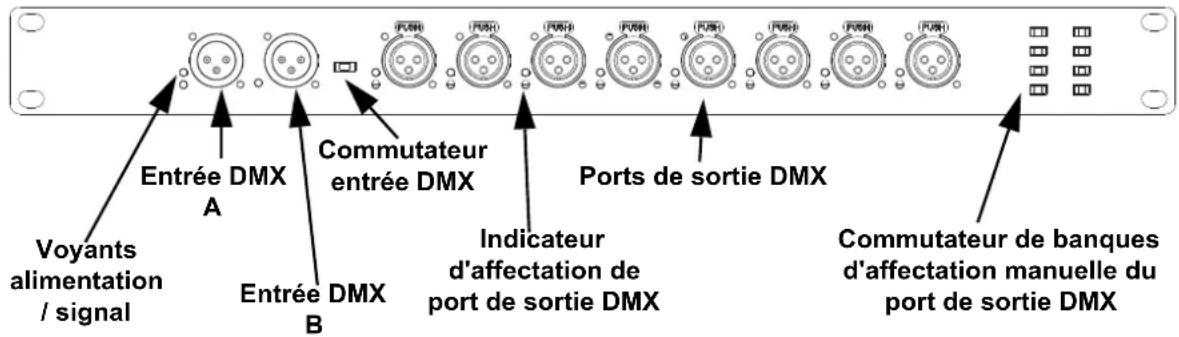

Voyants alimentation / signal Entrée DMX A Entrée DMX B Commutateur entrée DMX Indicateur d'affectation de port de sortie DMX Ports de sortie DMX Commutateur de banques d'affectation manuelle du port de sortie DMX

Alimentation CA

Cet appareil est doté d'une alimentation universelle qui peut prendre en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.

Durant les périodes de non-utilisation, pour éviter tout usure et pour prolonger la durée de vie, déconnectez entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.

Remplacement du fusible

1. Débranchez l'appareil.
2. Calez la pointe d'un tournevis à tête plate dans la fente du porte-fusible.
3. Soulevez le capuchon de sécurité hors du boîtier.
4. Enlevez le fusible grillé logé dans le clip sur le devant du capuchon de sécurité et remplacez-le par un fusible de même type et de même ampérage.
5. Remettez le porte-fusible en place puis rebranchez.

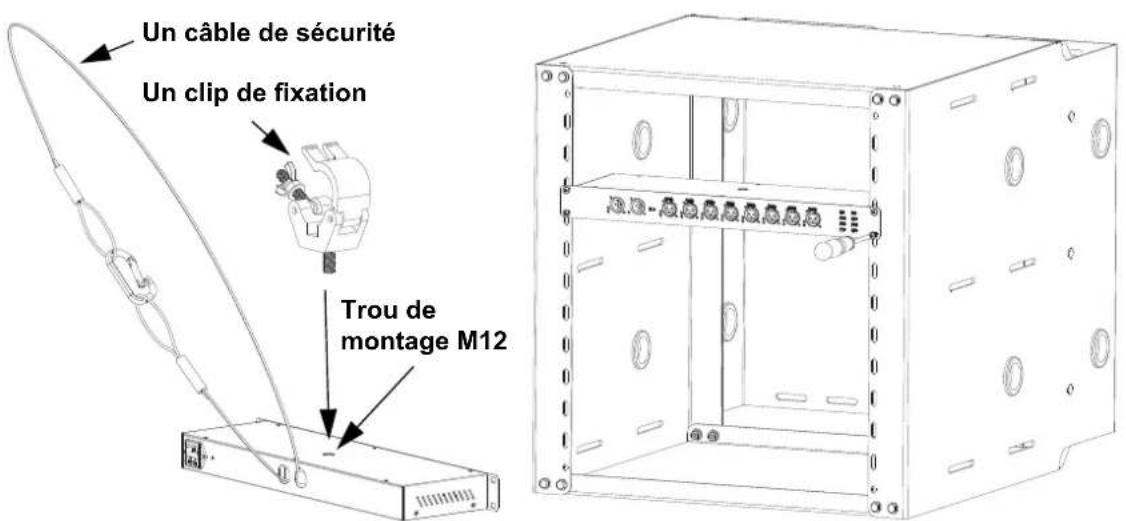

Installation

Avant de monter cet appareil, veuillez lire les consignes de sécurité.

Un câble de sécurité Un clip de fixation Trou de montage M12

Montage en Hauteur Montage en rack

Chaînage DMX

Le Data Stream 8 peut fonctionner avec un contrôleur DMX. Les instructions pour la connexion et la configuration de cet appareil pour le fonctionnement en DMX sont indiquées dans le manuel d'utilisation. Si vous n'êtes pas familier avec le protocole DMX ou la configuration d'interrupteur DIP, vous pouvez télécharger l'introduction au DMX à l'adresse www.chauvetdi.com.
