WELL Com - Controlador Chauvet - Manual de uso y guía de instrucciones gratis

Tipo de producto	Controlador DMX inalámbrico
Marca	Chauvet
Modelo	WELL Com
Alimentación eléctrica	Alimentación externa universal
Tensión de entrada	100-240 VAC, 50/60 Hz
Batería recargable integrada	Sí, tiempo de carga 8h, autonomía 8h
Conectividad	Wi-Fi integrado, entrada DMX (XLR 5 pines mediante adaptador incluido)
Puerto de carga	Micro USB-B
Función principal	Control inalámbrico de luminarias DMX mediante aplicación móvil
Aplicación móvil	WELL COM (iOS/Android)
Indicadores LED	Wi-Fi, DMX, emparejamiento, carga de batería
Código de acceso por defecto	2323
Temperatura ambiente máxima	45 °C
Índice de protección	IP20
Contenido del embalaje	WELL Com, alimentación externa, adaptador DMX, hoja de garantía, manual de referencia
Instrucciones de seguridad	No abrir, usar cable de seguridad en altura, evitar la humedad
Mantenimiento	Desconectar durante períodos de no uso

Preguntas frecuentes - WELL Com Chauvet

¿Cómo configurar el WELL Com por primera vez?

Conecte el WELL Com, active el Wi-Fi en su dispositivo móvil, descargue la aplicación WELL COM, conéctese a la red Wi-Fi por defecto 'WIFI-WELL COM' a través de los ajustes Wi-Fi, luego abra la aplicación para comenzar la configuración.

¿Cómo conectar el WELL Com a mi red Wi-Fi?

El WELL Com crea su propia red Wi-Fi por defecto. En la aplicación, puede seleccionar manualmente un canal (CH2 o CH11) para evitar interferencias. No se conecta a una red existente, actúa como punto de acceso.

¿Cómo cargar la batería del WELL Com?

Utilice el puerto micro USB-B en la parte trasera del dispositivo con la alimentación externa suministrada. El tiempo de carga completa es de 8 horas. El indicador de batería parpadea durante la carga.

¿Cómo restablecer el emparejamiento de los dispositivos inalámbricos?

Presione el botón de reinicio de emparejamiento (botón 1) en la parte frontal del dispositivo. El indicador Wi-Fi Pairing parpadea durante 5 segundos, luego parpadea intermitentemente cuando la conexión está activa.

¿Qué significan los indicadores LED?

El indicador DMX parpadea si no se detecta señal DMX, continuo si está presente. El indicador Wi-Fi parpadea si no hay señal Wi-Fi, continuo si está presente. El indicador de batería verde (50-100%), naranja (25-50%), rojo (<20%), parpadea durante la carga.

¿Cómo conectar dispositivos DMX cableados al WELL Com?

Utilice el puerto de entrada DMX (XLR 5 pines) en la parte frontal. Se incluye un adaptador. Asegúrese de que los dispositivos estén configurados en recepción en el mismo canal DMX que el configurado en la aplicación.

¿Cuál es el alcance de la señal Wi-Fi del WELL Com?

El alcance no está especificado, pero para un uso óptimo, permanezca a menos de 30 metros en interiores sin obstáculos importantes. La selección manual del canal puede mejorar la estabilidad.

¿El WELL Com es compatible con todas las luces DMX?

Sí, es compatible con cualquier luminaria DMX512 estándar. Configure los dispositivos en su personalidad DMX más básica y la dirección de inicio en 001 para un control sencillo a través de la aplicación.

¿Cómo actualizar el firmware del WELL Com?

Las actualizaciones se realizan a través de la aplicación móvil WELL COM. Consulte los ajustes de la aplicación o el sitio web de Chauvet Professional para las últimas versiones e instrucciones.

¿Qué hacer si el WELL Com no enciende?

Verifique que la batería esté cargada conectando la alimentación. Asegúrese de que el botón de encendido (PW R) esté presionado. Si el problema persiste, contacte al soporte de Chauvet.

MANUAL DE USUARIO WELL Com Chauvet

La Guía de Referencia Rápida (GRR) del WELL COM contiene información básica sobre el producto, como montaje, opciones de menú y valores DMX. Descargue el Manual de Usuario de www.chauvetprofessional.com para información más detallada.

Exención de Responsabilidad

La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.

Notas de Seguridad

• NO abra este producto. No contiene piezas reparables por el usuario.
• Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.
• NO mire a la fuente de luz cuando el producto esté encendido.
• CUIDADO: La carcasa de este producto está caliente cuando las luces están en funcionamiento.
• Monte este producto en una ubicación con ventilación adecuada, al menos a 20" (50 cm) de superficies adyacentes.
• NO deje ningún material inflamable a menos de 50 cm de este producto mientras esté funcionando o conectado a la alimentación.
• Cuidado: cuando transfiera el producto desde ambientes con temperatura extrema (p. ej., del remolque frío de un camión a una sala de baile con calor y humedad), puede formarse condensación en la electrónica interna del producto. Para evitar que se produzca una avería, deje que el producto se aclimate completamente al ambiente antes de conectar la alimentación.
• No apto para la instalación permanente en exteriores en lugares con condiciones ambientales extremas. Estas incluyen, sin limitarse a ellas:
• Exposición a un ambiente marino/salino (a menos de 4,8 km de una masa de agua salada).
• Cuando las temperaturas máxima o mínima habituales del lugar superan los rangos de temperatura en este manual.
• Lugares proclives a inundaciones o a ser sepultados por la nieve.
• Otras zonas en las que el producto esté expuesto a radiación extrema o sustancias cáusticas.
• USE un cable de seguridad cuando monte este producto en lo alto.
• NO sumerja este producto (IP20). "NO ponga en funcionamiento este producto en el exterior o en cualquier ubicación en la que el polvo, calor excesivo, agua o humedad puedan afectarlo.
  • NO ponga en funcionamiento este producto si sospecha que la carcasa, lentes o cables están dañados.
• NO conecte este producto a un atenuador o reostato.
• Conecte este producto SOLO a un circuito con toma de tierra y protegido.
• Use SOLAMENTE los soportes de colgar/montar para mover este producto.
• En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.
• La máxima temperatura ambiente es de 113 °F (45 °C). No haga funcionar este producto a temperaturas más altas.

Contacto

Fuera de EE.UU, Reino Unido, Irlanda, México o Benelux, póngase en contacto con su distribuidor para solicitar asistencia o devolver el producto. Visite Contact Us para información de contacto.

Qué va Incluido

• W E L L C O M
- Fuente de alimentación externa
- Tarjeta de Garantía
- Guía de Referencia Rápida

Corriente Alterna

Este producto tiene una fuente de alimentación externa con detección automática que puede funcionar con un rango de tensión de entrada de 100 a 240 VCA, 50/60 Hz.

Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.

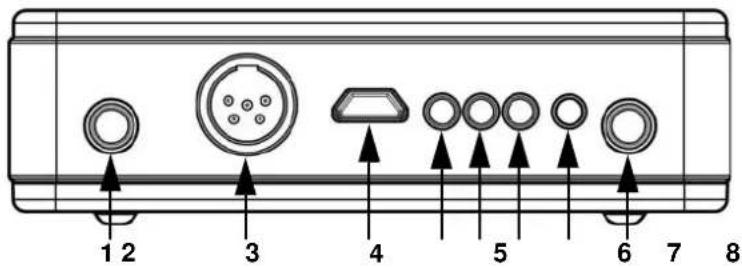

Vista General

Descripción Función

1 <LINK> Pulse para restablecer el emparejamiento inalámbrico del aparato
2	D	M X	Entrada DMX (va incluido un adaptador)
3	Cargador de alimentación	Puerto Micro USB-B para carga de la bateríaLa fuente de alimentación externa está incluidaTiempo de carga de la batería: 8 horasVida de la batería: 8 horas
4	Indicador de “Wi-fi Pairing”	Parpadeará 5 s una vez se pulse, y luego parpadea intermitentemente mientras está conectado
5	Indicador de “DMX Signal”	Parpadeando - No se detecta señal DMXFijo - Recibiendo señal DMX
6	Indicador de “Wi-fi Signal”	Parpadeando - No se detecta señal Wi-FiFijo - Recibiendo señal Wi-Fi
7	Indicador de “Battery Life”	Verde - la carga está actualmente al 50-100%Naranja - la carga está actualmente al 25–50%Rojo - la carga está actualmente a < 20%Parpadeando - batería está cargando
8	< P	W R >	Pulse para apagar/encender el dispositivo

El código de acceso predeterminado para el WELL COM es 2323.

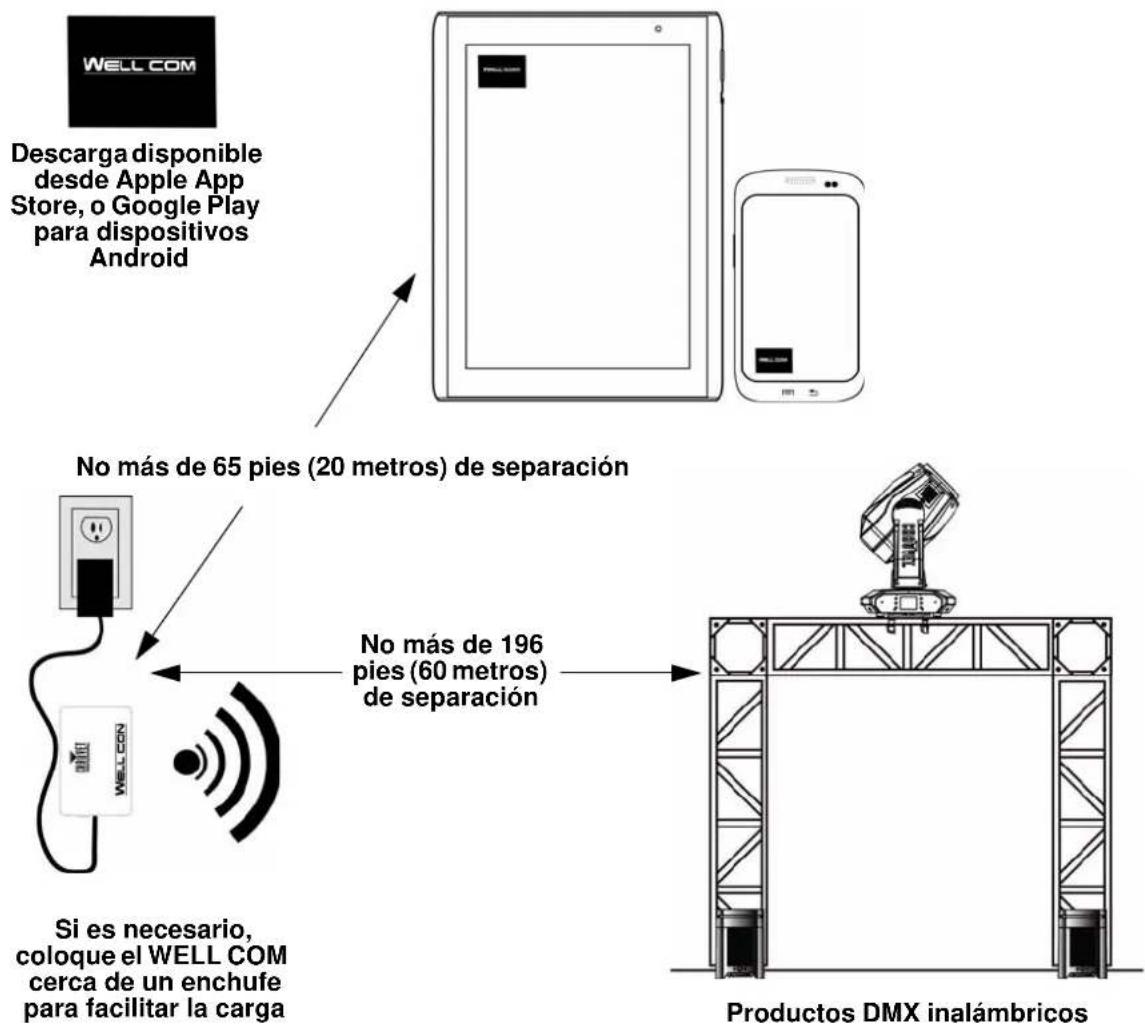

Configurar productos con WELL COM

El WELL COM está listo para su uso según sale de la caja.

Para configurar sus productos con WELL COM, tendrá que realizar los siguientes pasos:

1. Conecte el WELL COM a la alimentación.
2. Active la Wi-Fi™ en su dispositivo móvil.

Si todavía no lo ha hecho, descargue e instale la aplicación de WELL COM en su dispositivo móvil.

1. Diríjase a los ajustes de Wi-Fi™ de su dispositivo móvil y conecte a la Wi-Fi™ predeterminada del WELL COM (SSID) WIFI-WELL COM. Para evitar interferencias con otras señales inalámbricas de las proximidades, seleccione manualmente el canal Wi-Fi™ (CH 2 o CH11) en el WELL COM, en los ajustes de la aplicación.
2. Configure sus productos para recibir una entrada de señal desde el WELL COM. Para más detalles, consulte los manuales de usuario de los productos de su instalación.

a. Configure los productos para recibir señales en el mismo canal que configuró el WELL COM en el paso anterior.

b. Configure los productos en la personalidad DMX más básica.

Asegúrese de que la dirección DMX de inicio está configurada en 001.

1. Seleccione si el WELL COM recibe señal inalámbrica o por cable DMX.

Para productos DMX, asegúrese de usar un cable DMX para conectar desde la salida DMX del producto que transmite la señal DMX a la entrada DMX del producto que recibe la señal DMX. Va incluido un adaptador para este fin.

1. Una vez estén correctamente conectados sus productos al WELL COM y que el WELL COM esté correctamente conectado a la aplicación WELL COM, abra la aplicación WELL COM en su dispositivo móvil.

Usando su dispositivo móvil, ahora puede seleccionar los colores emitidos por sus luces. Para obtener más detalles o más información, consulte el Manual del usuario de WELL COM ubicado en la aplicación o en línea en www.chauvetprofessional.com.
