WELL Com - Contrôleur Chauvet - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Contrôleur DMX sans fil
Marque	Chauvet
Modèle	WELL Com
Alimentation électrique	Alimentation externe universelle
Tension d'entrée	100-240 VAC, 50/60 Hz
Batterie rechargeable intégrée	Oui, temps de charge 8h, autonomie 8h
Connectivité	Wi-Fi intégré, entrée DMX (XLR 5 broches via adaptateur inclus)
Port de charge	Micro USB-B
Fonction principale	Contrôle sans fil de luminaires DMX via application mobile
Application mobile	WELL COM (iOS/Android)
Indicateurs LED	Wi-Fi, DMX, appairage, charge batterie
Code d'accès par défaut	2323
Température ambiante max	45 °C
Indice de protection	IP20
Contenu de l'emballage	WELL Com, alimentation externe, adaptateur DMX, fiche de garantie, manuel de référence
Consignes de sécurité	Ne pas ouvrir, utiliser câble de sécurité en hauteur, éviter l'humidité
Entretien	Débrancher en période de non-utilisation

FOIRE AUX QUESTIONS - WELL Com Chauvet

Comment configurer le WELL Com pour la première fois ?

Branchez le WELL Com, activez le Wi-Fi sur votre appareil mobile, téléchargez l'application WELL COM, connectez-vous au réseau Wi-Fi par défaut 'WIFI-WELL COM' via les paramètres Wi-Fi, puis ouvrez l'application pour commencer la configuration.

Comment connecter le WELL Com à mon réseau Wi-Fi ?

Le WELL Com crée son propre réseau Wi-Fi par défaut. Dans l'application, vous pouvez sélectionner manuellement un canal (CH2 ou CH11) pour éviter les interférences. Il ne se connecte pas à un réseau existant, il agit comme point d'accès.

Comment charger la batterie du WELL Com ?

Utilisez le port micro USB-B à l'arrière de l'appareil avec l'alimentation externe fournie. Le temps de charge complet est de 8 heures. Le voyant de batterie clignote pendant la charge.

Comment réinitialiser l'appairage des appareils sans fil ?

Appuyez sur le bouton de réinitialisation d'appairage (bouton 1) à l'avant de l'appareil. Le voyant Wi-Fi Pairing clignote pendant 5 secondes, puis clignote par intermittence lorsque la connexion est active.

Que signifient les indicateurs LED ?

Le voyant DMX clignote si aucun signal DMX n'est détecté, continu si présent. Le voyant Wi-Fi clignote si aucun signal Wi-Fi, continu si présent. Le voyant batterie vert (50-100%), orange (25-50%), rouge (<20%), clignote en charge.

Comment connecter des appareils DMX filaires au WELL Com ?

Utilisez le port d'entrée DMX (XLR 5 broches) à l'avant. Un adaptateur est inclus. Assurez-vous que les appareils sont configurés en réception sur le même canal DMX que celui réglé dans l'application.

Quelle est la portée du signal Wi-Fi du WELL Com ?

La portée n'est pas spécifiée, mais pour une utilisation optimale, restez à moins de 30 mètres en intérieur sans obstacles majeurs. La sélection manuelle du canal peut améliorer la stabilité.

Le WELL Com est-il compatible avec toutes les lumières DMX ?

Oui, il est compatible avec tout luminaire DMX512 standard. Réglez les appareils sur leur personnalité DMX la plus basique et l'adresse de départ sur 001 pour un contrôle simple via l'application.

Comment mettre à jour le firmware du WELL Com ?

Les mises à jour se font via l'application mobile WELL COM. Consultez les paramètres de l'application ou le site Web de Chauvet Professional pour les dernières versions et instructions.

Que faire si le WELL Com ne s'allume pas ?

Vérifiez que la batterie est chargée en branchant l'alimentation. Assurez-vous que le bouton d'alimentation (PW R) est enfoncé. Si le problème persiste, contactez le support Chauvet.

MODE D'EMPLOI WELL Com Chauvet

À Propos de ce Manuel

Le Manuel de Référence du WELL COM (MR) reprend des informations de base sur cet appareil notamment en matière de connexions, montage, options de menu et valeurs DMX. Télécharger le Manuel d'Utilisation sur www.chauvetprofessional.com pour de plus amples informations.

Clause de Non-Responsabilité

Les informations et caractéristiques contenues dans ce manuel sont sujettes à changement sans préavis.

Consignes de Sécurité

• N'ouvrez PAS cet appareil. Il ne contient aucun composant susceptible d'être réparé par l'utilisateur.
- Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectezentièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.

- Ne regardez PAS la source lumineuse lorsque l'appareil fonctionne.

- ATTENTION: le boîtier de cet appareil est brûlant lors du fonctionnement.

- Montez toujours cet appareil dans en endroit bien ventilé, à au moins, 20 pouces (50 cm) des surfaces adjacentes.

- Ne laissez AUCUNE source inflammable dans un rayon de 50 cm de l'appareil lorsque celui-ci fonctionne.

- Attention: Lorsque l'appareil est transféré d'un environnement à température extrême à un autre (par exemple d'un camion froid vers une salle de bal chaude et humide), de la condensation peut se former sur les composants électriques internes. Pour éviter de causer des dommages, laissez l'appareil s'acclimater entièrement au milieu environnant avant de le mettre sous tension.

- Ne convient pas aux installations permanentes en extérieur sur des sites sujets à des conditions environnementales extrêmes. Cela inclut par exemple:

• L'exposition à un environnement marin ou à une solution saline (à moins de 4,8 kilomètres d'un corps d'eau salée).
• Lorsque les températures moyennes hautes ou basses du site dépassent les plages de températures indiquées dans ce manuel.
• Les sites qui sont sujets aux inondations ou qui présentent un risque d'être ensevelis sous la neige.
• Tout autre endroit où le produit risque d'être soumis à des rayonnements extrêmes ou à des substances caustiques.

- Utilisez TOUJOURS un câble de sécurité lorsque vous montez cet appareil en hauteur.

- N'immergez PAS ce produit (IP20). "N'utilisez PAS ce produit en extérieur ou tout autre endroit où de la poussière, une chaleur excessive, de l'eau ou de l'humidité pour en affecter le fonctionnement.

• N'utilisez PAS cet appareil si le boîtier, les lentilles ou les câbles vous semblent endommagés.

- Ne connectez PAS cet appareil ni à un gradateur ni à un rhéostat.

- Connectez UNIQUEMENT cet appareil à un circuit protégé et relié à la terre.

- Transportez/Suspendez cet appareil UNIQUEMENT par le support de montage dont il est doté.

- En cas de sérieux problèmes de fonctionnement, arrêtez le système immédiatement.

- La température ambiante maximale supportée par cet appareil est de 113 °F (45 °C). Ne le faites pas fonctionner à des températures plus élevées.

Contact

En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Mexique, et du Benelux, contactez votre fournisseur si vous avez besoin d'assistance ou de retourner votre appareil. Consultez le site Contact Us pour trouver nos coordonnées.

Ce Qui est Inclus

• W E L L C O M
- Alimentation externe
• Fiche de Garantie
• Manuel de Référence

Alimentation CA

Cet appareil est doté d'une alimentation externe universelle qui peut prendre en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.

Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez-entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.

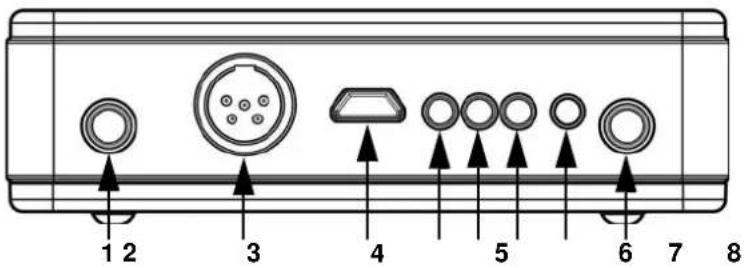

Vue d'ensemble

# Description Fonction
1		Appuyez pour réinitialiser l'appairage des appareils sans fil
2	D	M X Port d'entrée DMX (L'adaptateur est inclus)
3	Chargeur d'alimentation	Port de Micro USB-B pour chargement la batterie• L'alimentation externe est incluse• Temps de chargement de la batterie : 8 heures• Autonomie de la batterie : 8 heures
4	Indicateur de “Wi-fi Pairing”	Clignote pendant 5 secondes après avoir le bouton, est appuyé et alors clignote par intermittence quand la connexion est active
5	Indicateur de “DMX Signal”	Clignote - signal DMX n'est détectéContinu - signal DMX est détecté
6	Indicateur de “Wi-fi Signal”	Clignote - signal Wi-Fi n'est détectéContinu - signal Wi-Fi est détecté
7	Indicateur de “Battery Life”	Vert - la batterie est actuellement entre 50 et 100%Orange - la batterie est actuellement entre 25 et 50%Rouge - la batterie est actuellement inférieure à 20%Clignote - la batterie est en cours de chargement
8	< P	W R > Appuyez pour allumer/éteindre l'appareil

Le code d'accès par défaut pour WELL COM est 2323.

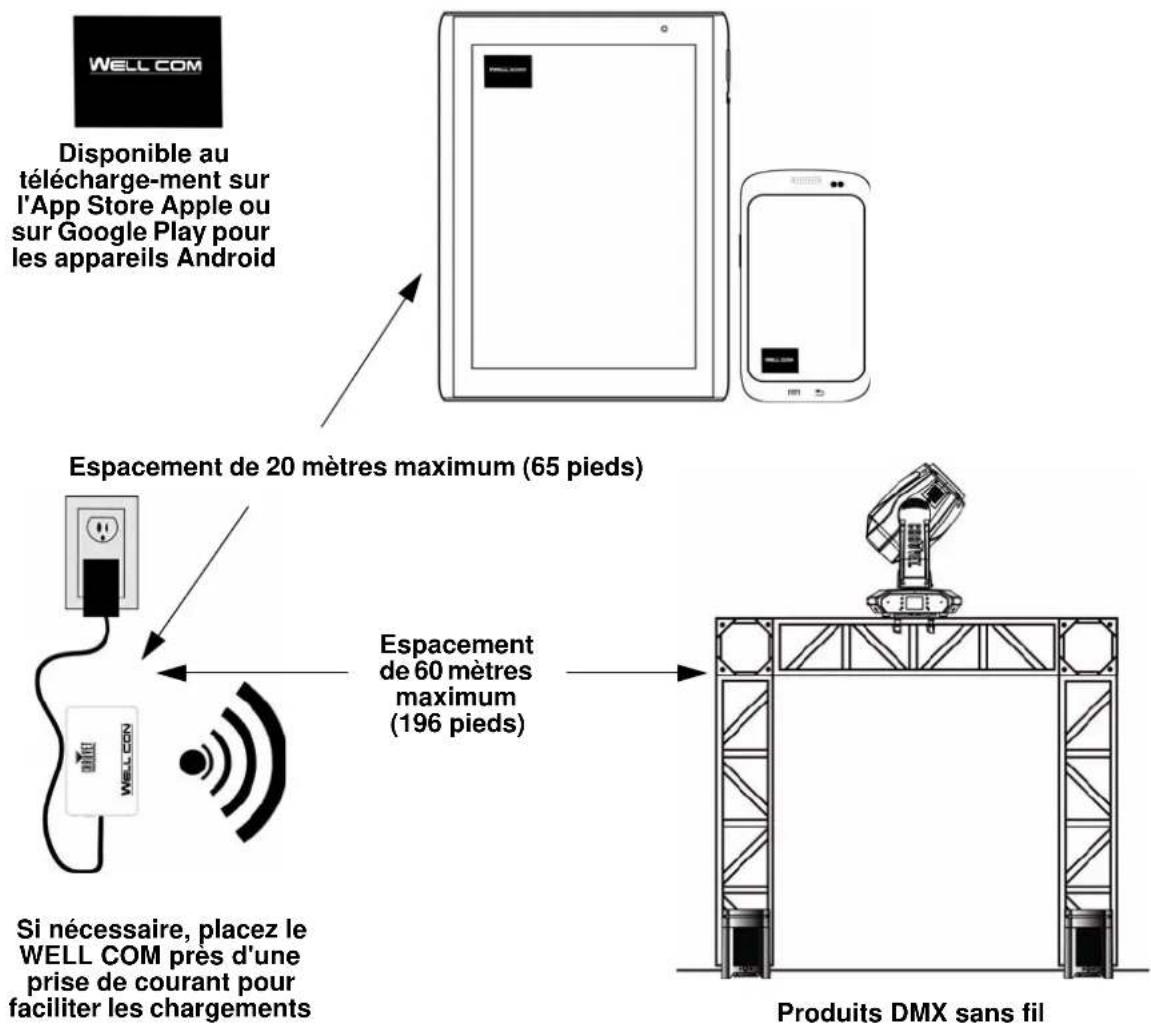

Configuration d'appareils avec le WELL COM

Le WELL COM est prêt à l'emploi dès le déballage.

Pour configurer vos appareils pour fonctionner avec le WELL COM, vous devez effectuer les opérations suivantes :

1. Branchez le WELL COM.
2. Activez le Wi-Fi™ sur vos appareils mobiles.

Si vous ne l'avez pas déjà fait, téléchargez et installez l'application WELL COM sur votre appareil mobile.

1. Rendez-vous dans les paramètres Wi-Fi™ de votre appareil mobile et connectez-vous au réseau Wi-Fi™ (SSID) par défaut du WELL COM: WIFI-WELL COM. Pour éviter toute interférence avec d'autres signaux sans fil dans les environs, sélectionnez manuellement le canal Wi-Fi™ de (CH 2 ou CH11) sur le WELL COM à partir des paramètres de l'application.
2. Paramétrez vos appareils pour la réception d'un signal en entrée en provenance du WELL COM. Pour plus de détails, référez vous aux manuels d'utilisation des appareils de votre installation.

a. Paramétrez les appareils pour la réception de signaux sur le même canal qui a été paramétré sur le WELL COM à l'étape précédente.

b. Paramétrez les appareils sur leur personnalité DMX la plus basique.

Assurez-vous que l'adresse de départ DMX est paramétrée sur 001.

1. Déterminez si le WELL COM doit recevoir des signaux sans fil ou via un câble DMX.

Sur les appareils DMX, assurez-vous d'utiliser un câble DMX pour relier la sortie DMX de l'appareil qui émet le signal DMX à l'entrée DMX de l'appareil DMX qui doit recevoir le signal DMX. Un adaptateur est inclus à cet effet.

1. Ouvrez l'application WELL COM sur votre appareil mobile après vous être assuré que vos appareils sont correctement connectés au WELL COM et que le WELL COM est bien connecté à l'application WELL COM.

Utilisation de votre appareil mobile, vous pouvez maintenant sélectionner les couleurs émises par leurs lumières. Pour plus de détails ou plus d'informations, reportez-vous au manuel utilisateur COM Bien situé dans la demande ou en ligne à www.chauvetprofessional.com.
