BEDIENUNGSANLEITUNG DFi Hub Chauvet

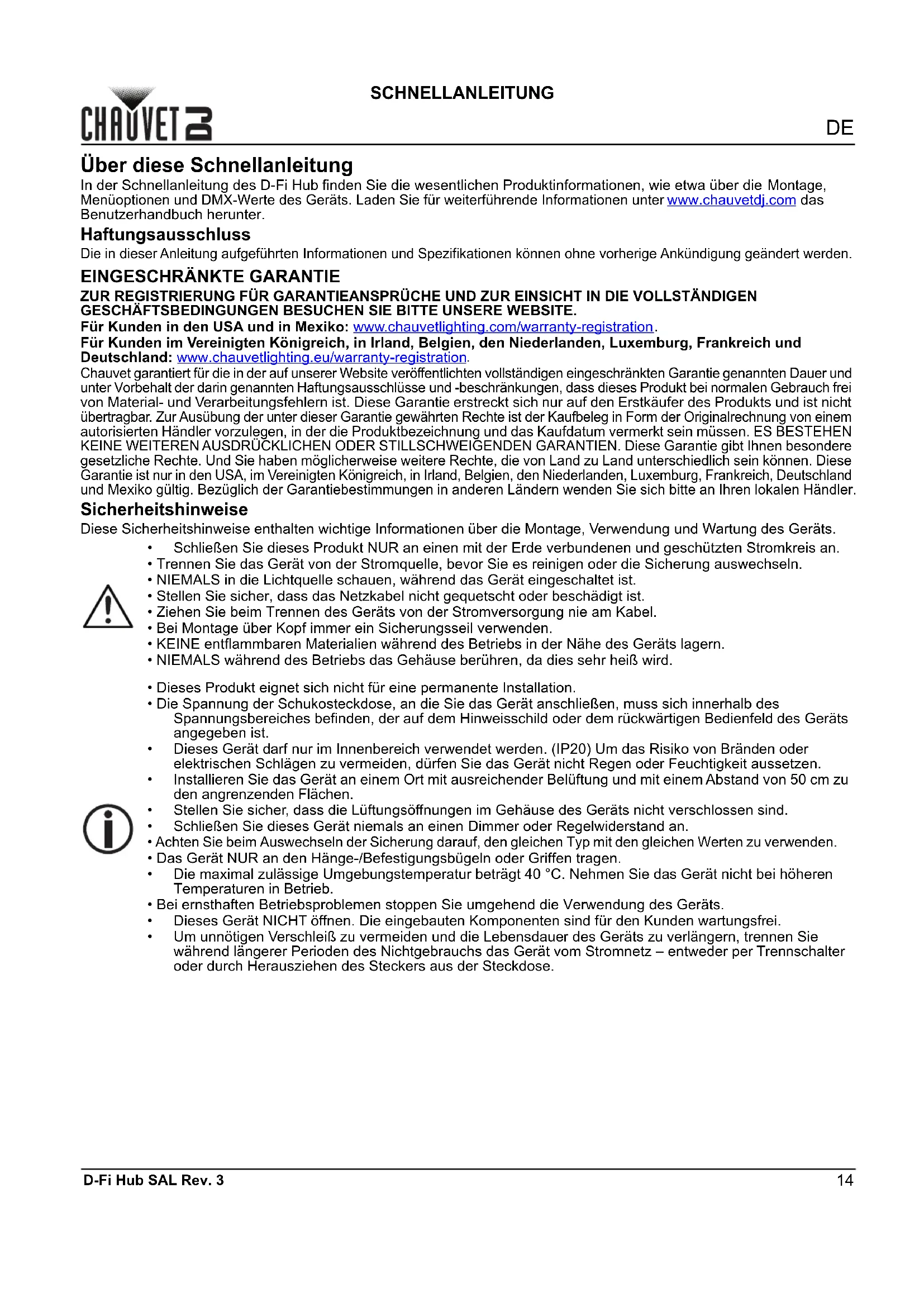

D-Fi Hub SAL Rev. 3 SCHNELLANLEITUNG Über diese Schnellanleitung In der Schnellanleitung des D-Fi Hub finden Sie die wesentlichen Produktinformationen, wie etwa über die Montage, Menüoptionen und DMX-Werte des Geräts. Laden Sie für weiterführende Informationen unter www.chauvetdj.com das Benutzerhandbuch herunter. Haftungsausschluss Die in dieser Anleitung aufgeführten Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden.

EINGESCHRÄNKTE GARANTIE

ZUR REGISTRIERUNG FÜR GARANTIEANSPRÜCHE UND ZUR EINSICHT IN DIE VOLLSTÄNDIGEN GESCHÄFTSBEDINGUNGEN BESUCHEN SIE BITTE UNSERE WEBSITE. Für Kunden in den USA und in Mexiko: www.chauvetlighting.com/warranty-registration

Für Kunden im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich und Deutschland: www.chauvetlighting.eu/warranty-registration

Chauvet garantiert für die in der auf unserer Website veröffentlichten vollständigen eingeschränkten Garantie genannten Dauer und unter Vorbehalt der darin genannten Haftungsausschlüsse und -beschränkungen, dass dieses Produkt bei normalen Gebrauch frei von Material- und Verarbeitungsfehlern ist. Diese Garantie erstreckt sich nur auf den Erstkäufer des Produkts und ist nicht übertragbar. Zur Ausübung der unter dieser Garantie gewährten Rechte ist der Kaufbeleg in Form der Originalrechnung von einem autorisierten Händler vorzulegen, in der die Produktbezeichnung und das Kaufdatum vermerkt sein müssen. ES BESTEHEN KEINE WEITEREN AUSDRÜCKLICHEN ODER STILLSCHWEIGENDEN GARANTIEN. Diese Garantie gibt Ihnen besondere gesetzliche Rechte. Und Sie haben möglicherweise weitere Rechte, die von Land zu Land unterschiedlich sein können. Diese Garantie ist nur in den USA, im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich, Deutschland und Mexiko gültig. Bezüglich der Garantiebestimmungen in anderen Ländern wenden Sie sich bitte an Ihren lokalen Händler. Sicherheitshinweise Diese Sicherheitshinweise enthalten wichtige Informationen über die Montage, Verwendung und Wartung des Geräts.

• Schließen Sie dieses Produkt NUR an einen mit der Erde verbundenen und geschützten Stromkreis an.

• Trennen Sie das Gerät von der Stromquelle, bevor Sie es reinigen oder die Sicherung auswechseln.

• NIEMALS in die Lichtquelle schauen, während das Gerät eingeschaltet ist.

• Stellen Sie sicher, dass das Netzkabel nicht gequetscht oder beschädigt ist.

• Ziehen Sie beim Trennen des Geräts von der Stromversorgung nie am Kabel.

• Bei Montage über Kopf immer ein Sicherungsseil verwenden.

• KEINE entflammbaren Materialien während des Betriebs in der Nähe des Geräts lagern.

• NIEMALS während des Betriebs das Gehäuse berühren, da dies sehr heiß wird.

• Dieses Produkt eignet sich nicht für eine permanente Installation.

• Die Spannung der Schukosteckdose, an die Sie das Gerät anschließen, muss sich innerhalb des Spannungsbereiches befinden, der auf dem Hinweisschild oder dem rückwärtigen Bedienfeld des Geräts angegeben ist.

• Dieses Gerät darf nur im Innenbereich verwendet werden. (IP20) Um das Risiko von Bränden oder elektrischen Schlägen zu vermeiden, dürfen Sie das Gerät nicht Regen oder Feuchtigkeit aussetzen.

• Installieren Sie das Gerät an einem Ort mit ausreichender Belüftung und mit einem Abstand von 50 cm zu den angrenzenden Flächen.

• Stellen Sie sicher, dass die Lüftungsöffnungen im Gehäuse des Geräts nicht verschlossen sind.

• Schließen Sie dieses Gerät niemals an einen Dimmer oder Regelwiderstand an.

• Achten Sie beim Auswechseln der Sicherung darauf, den gleichen Typ mit den gleichen Werten zu verwenden.

• Das Gerät NUR an den Hänge-/Befestigungsbügeln oder Griffen tragen.

• Die maximal zulässige Umgebungstemperatur beträgt 40 °C. Nehmen Sie das Gerät nicht bei höheren Temperaturen in Betrieb.

• Bei ernsthaften Betriebsproblemen stoppen Sie umgehend die Verwendung des Geräts.

• Dieses Gerät NICHT öffnen. Die eingebauten Komponenten sind für den Kunden wartungsfrei.

• Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.15

SCHNELLANLEITUNG D-Fi Hub SAL Rev. 3 FCC-Konformität Diese Ausrüstung wurde getestet und unterliegt den gemäß Teil 15 der FCC-Vorschriften für digitale Geräte der Klasse B festgelegten Beschränkungen. Diese Grenzwerte sind so definiert, dass sie ausreichenden Schutz gegen schädigende Störungen in einer Wohnumgebung gewährleisten. Dieses Gerät erzeugt, nutzt und emittiert Hochfrequenzstrahlung und kann sich bei einer nicht den Anweisungen entsprechenden Installation und Verwendung negativ auf den Funkverkehr auswirken. Es kann nicht garantiert werden, dass in einer bestimmten Installation keine Störungen auftreten. Sollte das Gerät die Funkkommunikation von Radios oder Fernsehgeräten stören, was durch Aus- und Einschalten des Geräts überprüft werden kann, sollte der Benutzer die Störungen anhand einer der folgenden Vorgehensweisen beheben:

1. Richten Sie die Empfangsantenne neu aus oder bringen Sie sie an einem anderen Ort an.

2. Erhöhen Sie den Abstand zwischen dem Gerät und dem Empfangsgerät.

3. Schließen Sie das Gerät an einen anderen Stromkreis als den des Empfangsgeräts an.

4. Wenn Sie Hilfe benötigen, wenden Sie sich an einen Rundfunk- oder Fernsehtechniker.

Warnung: Jegliche Änderungen oder Modifikationen, die nicht ausdrücklich von der Partei genehmigt wurden, die für die Compliance zuständig ist, könnten die Berechtigung des Benutzers zum Betrieb dieses Geräts aufheben. Dieses Gerät erfüllt Teil 15, Teil B, der FCC-Bestimmungen. Der Betrieb ist an folgende zwei Bedingungen geknüpft: (1) Dieses Gerät darf keine schädlichen Interferenzen verursachen und (2) Dieses Gerät muss empfangende Interferenzen aufnehmen können, auch Interferenzen, die eventuell einen unerwünschten Betrieb verursachen. Kontakt Kunden außerhalb der USA, GB, Irland, Benelux, Frankreich, Deutschland oder Mexiko wenden sich an ihren Lieferanten, um den Kundensupport in Anspruch zu nehmen oder ein Produkt zurückzuschicken. Kontaktinformationen finden Sie im Contact Us am Ende dieses QRG. Packungsinhalt Start Packen Sie Ihren D-Fi Hub aus und überprüfen Sie, ob Sie alle Teile unbeschädigt erhalten haben. Wenn die Verpackung beschädigt ist, benachrichtigen Sie umgehend das Transportunternehmen, nicht jedoch Chauvet. Beschreibung Der D-Fi™ Hub ist ein Sende- und Empfangsgerät in Einem, das entweder D-Fi™-Signale über ein DMX-Kabel empfängt oder sendet oder Daten über ein DMX-Kabel empfängt und D-Fi™-Signale sendet. Er synchronisiert drahtlos eine unbeschränkte Anzahl von D-Fi™-bereiten Geräten und Empfängern gleichzeitig. Er ist klein und kompakt und verfügt über robuste Antenne. Er beinhaltet unter anderem eine integrierte manuelle oder automatische Kanalauswahl. Mehrere Aufbauoptionen, einschließlich Klettverschlussband, Schlüssellöcher und Gewindebuchsen stehen zur Verfügung. Der D-Fi™ Hub entspricht vollständig dem Standard nach FCC/RTTE. Überblick

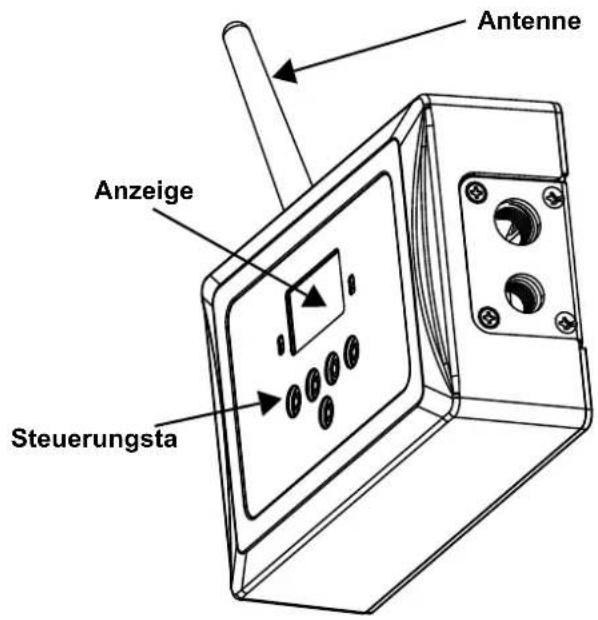

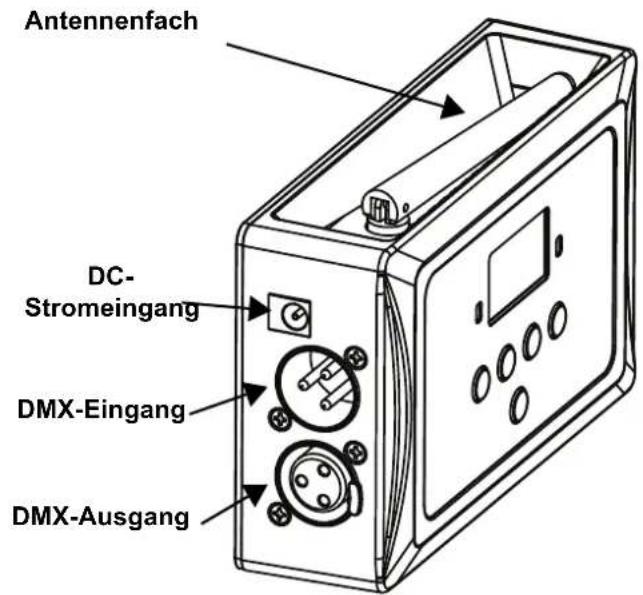

• Schnellanleitung Antenne Antennenfach DMX-Eingang DMX-Ausgang Anzeige DC- Stromeingang SteuerungstaDE

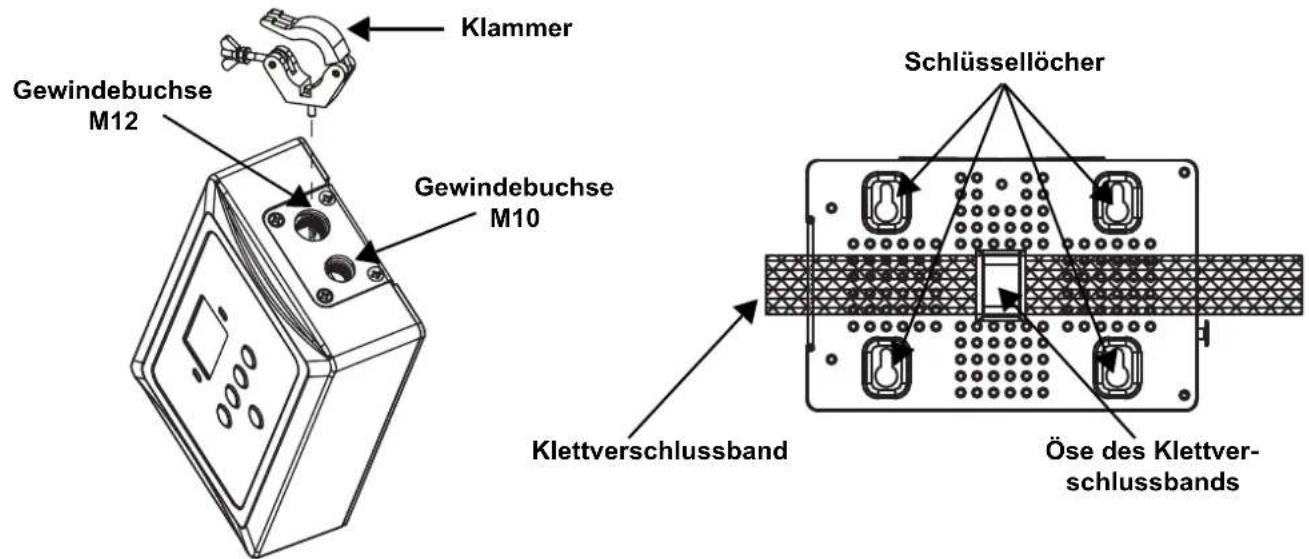

D-Fi Hub SAL Rev. 3 SCHNELLANLEITUNG Wechselstrom Dieses Gerät verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird, und kann mit einer Eingangsspannung von 100~240 V AC, 50/60 Hz arbeiten. Stromversorgung sind 9 VDC, 500 mA. Montage Lesen Sie vor der Montage dieses Geräts in jedem Fall die Sicherheitshinweise. Montageansicht Beschreibung des Bedienfeldes Menükarte Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose. Taste Funktion <MENU> Wählt einen Betriebsmodus oder verlässt die aktuelle Menüoption <UP> Damit navigieren Sie durch die Menüpunkte nach oben und erhöhen den numerischen Wert der entsprechenden Funktionen <DOWN> Damit navigieren Sie durch die Menüpunkte nach unten und verringern den numerischen Wert der entsprechenden Funktionen <ENTER> Aktiviert eine Menüoption oder einen ausgewählten Wert <AUTO SYNC> Erkennt das D-Fi-Signal zur Synchronisierung von Produkten Hauptlevel Programmierebenen Beschreibung Settings Receive Manual CH01–16 Erlaubt Auswahl eines bestimmten D-Fi-Kanals zum Empfang von Signalen Transmit Manual CH01–16 Erlaubt Auswahl eines bestimmten D-Fi-Kanals zum Senden von Signalen Receive Auto Löst den D-Fi Hub aus, um automatisch einen Kanal zum Empfang von Signalen auszuwählen Transmit Auto Löst den D-Fi Hub aus, um automatisch einen Kanal zum Senden von Signalen auszuwählen Klammer Schlüssellöcher Gewindebuchse M12 Gewindebuchse M10 Öse des Klettver- schlussbands Klettverschlussband17

SCHNELLANLEITUNG D-Fi Hub SAL Rev. 3 Konfiguration Der D-Fi Hub kann auf zwei Arten verwendet werden:

• Er kann mit einem beliebigen DMX-Controller verbunden werden und sendet an mit D-Fi™ kompatiblen Leuchten.

• Er kann mit einer beliebigen DMX-Leuchte verbunden werden und empfängt von mit D-Fi™ kompatiblen Controllern Übertragen Um den D-Fi Hub mit einem DMX-Controller zu verknüpfen und ihn zum Senden von Signalen an mit D-Fi kompatiblen Leuchten zu konfigurieren, gehen Sie wie folgt vor:

1. Verbinden Sie den Hub über DMX-Kabel mit dem Controller.

2. Schließen Sie den Hub an das Stromnetz an.

3. Wenn die Anzeige Manuell senden <CHXX>, wobei XX ein Wert zwischen 01 und 16 ist, ist der Hub bereits für

ein manuelles Senden konfiguriert.

4. Drücken Sie auf <MENU> und die Anzeige zeigt Einstellungen mit zwei Wörtern darunter an.

5. Drücken Sie auf <ENTER> und die zwei Wörter werden hervorgehoben.

6. Navigieren Sie mit <UP> oder <DOWN> durch die hervorgehobenen Optionen, bis die Anzeige Manuell

7. Drücken Sie auf <ENTER> und die Anzeige zeigt Manuell senden an, wobei <CHXX> hervorgehoben ist, ,

wobei XX ein Wert zwischen 01 und 16 ist.

8. Navigieren Sie mit <UP> oder <DOWN> durch die hervorgehobenen Optionen, und wählen Sie den zum D-

Fi™-Senden verwendeten Kanal.

9. Drücken Sie auf <ENTER> und die Anzeige zeigt Manuell senden <CHXX> an, wobei XX der in Schritt 8

ausgewählte Kanal ist. Der Hub ist nun für eine manuelle Signalübertragung konfiguriert. Bekommen Um den D-Fi Hub mit einer DMX-Leuchte zu verknüpfen und ihn zum Empfangen von Signalen von einem mit D-Fi kompatiblen Hub zu konfigurieren, gehen Sie wie folgt vor:

1. Verbinden Sie den Hub über DMX-Kabel mit den Leuchten.

2. Schließen Sie den Hub an das Stromnetz an.

3. Wenn die Anzeige Manuell empfangen<CHXX>, wobei XX ein Wert zwischen 01 und 16 ist, ist der Hub bereits

für ein manuelles Senden konfiguriert.

4. Drücken Sie auf <MENU> und die Anzeige zeigt Einstellungen mit zwei Wörtern darunter an.

5. Drücken Sie auf <ENTER> und die zwei Wörter werden hervorgehoben.

Navigieren Sie mit <UP> oder <DOWN> durch die hervorgehobenen Optionen, bis die Anzeige Manuell empfangen anzeigt.

7. Drücken Sie auf <ENTER> und die Anzeige zeigt Manuell empfangen an, wobei <CHXX> hervorgehoben ist,

wobei XX ein Wert zwischen 01 und 16 ist.

8. Navigieren Sie mit <UP> oder <DOWN> durch die hervorgehobenen Optionen, und wählen Sie den zum D-Fi-

Empfangen verwendeten Kanal.

9. Drücken Sie auf <ENTER> und die Anzeige zeigt Manuell empfangen <CHXX> an, wobei XX der in Schritt 8

ausgewählte Kanal ist. Der Hub ist nun für einen manuellen Signalempfang konfiguriert. HINWEIS: Wählen Sie Automatisch senden, um ein Sendesignal automatisch zu erkennen, wenn es zusammen mit <AUTO SYNC> verwendet wird. HINWEIS: Alle Leuchten müssen auf den auf der Anzeige des Hubs angezeigten D-Fi-Kanal eingestellt sein. HINWEIS: Wählen Sie Automatisch empfangen, um ein Empfangssignal automatisch zu erkennen, wenn es zusammen mit <AUTO SYNC> verwendet wird. HINWEIS: Der Controller muss auf den auf der Anzeige des Hubs angezeigten D-Fi-Kanal eingestellt sein.

• Informationen zur Verwendung der D-Fi-Leuchten und Controller finden Sie in den Produkthandbüchern auf der Website von Chauvet: http://www.chauvetlighting.com/product-manuals-literature/

• Informationen über DMX finden Sie im Dokument "DMX - Eine Einführung" von Chauvet, das Sie auf der Website von Chauvet unter http://www.chauvetlighting.com/downloads/ DMX_Primer_rev05_WO.pdf herunterladen können.IT
