Tipo de producto	Controlador DMX inalámbrico (emisor/receptor)
Marca	Chauvet
Modelo	DFi Hub
Alimentación	9 VDC, 500 mA a través del adaptador de corriente (100-240 VAC, 50/60 Hz)
Canales D-Fi	16 canales manuales o automáticos
Modos de transmisión	Manual o automático (emisión/recepción)
Conexiones	Entrada DMX, salida DMX, alimentación DC
Antena	Integrada robusta con compartimento de almacenamiento
Montaje	Tiras autoadhesivas, muescas de suspensión, orificios M10/M12
Protección	IP20 (uso interior únicamente)
Temperatura ambiente máx.	40 °C (104 °F)
Contenido del embalaje	Hub D-Fi, manual de referencia, cable de alimentación
Garantía	Limitada (consulte el sitio web para obtener detalles)
Conformidad	FCC clase B, directivas R&TTE
Mantenimiento	Desconectar antes de limpiar; no abrir
Fusible	Reemplazar por el mismo tipo y amperaje
Instrucciones de seguridad	Debe estar conectado a tierra; usar un cable de seguridad al montar en altura

Preguntas frecuentes - DFi Hub Chauvet

¿Cómo configurar el D-Fi Hub para la transmisión inalámbrica?

Conecte el hub a su consola DMX mediante un cable DMX, luego enchufe la alimentación. En el menú Configuración, seleccione Transmitir Manual o Transmitir Automático para elegir un canal D-Fi. Confirme con el botón Intro.

¿Cuál es la diferencia entre los modos manual y automático?

En modo manual, usted elige un canal D-Fi específico (01-16). En modo automático, el hub detecta un canal libre y se sincroniza automáticamente. Use el botón Sync para activar la detección automática.

¿Cómo configurar el D-Fi Hub para recibir una señal inalámbrica?

Conecte el hub a sus unidades de iluminación DMX mediante un cable DMX, luego enchufe la alimentación. En el menú Configuración, elija Recibir Manual o Recibir Automático y seleccione el canal correspondiente a su emisor.

¿Cuál es el número máximo de receptores o unidades compatibles con D-Fi?

El D-Fi Hub puede sincronizar un número ilimitado de receptores y unidades compatibles con D-Fi simultáneamente.

¿Cómo restablecer el D-Fi Hub a los ajustes de fábrica?

El manual no menciona una función de restablecimiento. Puede restaurar los valores predeterminados navegando por los menús y seleccionando manualmente las opciones deseadas.

¿Puedo usar varios hubs D-Fi juntos?

Sí, puede usar varios hubs configurándolos en el mismo canal D-Fi para extender el alcance o para zonas múltiples.

¿Cuál es el alcance inalámbrico del D-Fi Hub?

El alcance típico es de aproximadamente 300 m en línea de visión directa. Los obstáculos e interferencias pueden reducir esta distancia.

¿Cómo montar el D-Fi Hub?

Use las tiras autoadhesivas proporcionadas, las muescas de suspensión o los orificios de montaje roscados (M10/M12). Asegúrese de usar un cable de seguridad cuando esté montado en altura.

¿Qué hacer si el D-Fi Hub no detecta ninguna señal?

Verifique que todos los dispositivos estén en el mismo canal D-Fi. Asegúrese de que el hub esté correctamente alimentado y que los cables DMX estén bien conectados. Verifique también que el modo (emisión/recepción) esté correctamente seleccionado.

¿Cómo reemplazar el fusible del D-Fi Hub?

Desconecte el aparato, luego abra el compartimiento del fusible. Reemplácelo por un fusible del mismo tipo y amperaje. Nunca use un fusible de valor diferente.

MANUAL DE USUARIO DFi Hub Chauvet

La Guía de referencia rápida (GRR) del D-Fi Hub contiene información básica sobre el producto, como montaje, opciones de menú y valores DMX. Descargue el manual de usuario de www.chauvetdj.com para una información más detallada.

Exención de responsabilidad

La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.

GARANTÍA LIMITADA

PARA VER EL REGISTRO DE GARANTÍA Y LOS TÉRMINOS Y CONDICIONES COMPLETOS, VISITE NUESTRO SITIO WEB. Para clientes en los Estados Unidos y México: www.chauvetlighting.com/warranty-registration.

Para clientes en Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia y Alemania: www.chauvetlighting.eu/warranty-registration.

Chauvet garantiza que este producto estará libre de defectos de material y mano de obra en condiciones de uso normales, durante el periodo especificado, sujeto siempre a las exclusiones y limitaciones establecidas en la garantía limitada completa de nuestro sitio web. Esta garantía se concede únicamente al comprador original del producto y no es transferible. Para ejercer los derechos que otorga esta garantía, usted debe proporcionar una prueba de compra en forma de un recibo de compra original, expedido por un distribuidor autorizado, donde figure el nombre del producto y la fecha de compra. NO EXISTEN OTRAS GARANTÍAS EXPRESAS NI IMPLÍCITAS. Esta garantía le otorga derechos legales específicos. Es posible que a usted le asistan otros derechos, que variarán dependiendo del estado o del país. Esta garantía solamente es válida en los Estados Unidos, Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia, Alemania y México. Para conocer los términos de garantía en otros países, consulte a su distribuidor local.

Notas de seguridad

Estas notas de seguridad incluyen información importante sobre el montaje, uso y mantenimiento.

- Conecte este producto SOLO a un circuito con toma de tierra y protegido.

- Desconecte siempre de la alimentación antes de la limpieza o sustitución del fusible.

- Asegúrese de que el cable de alimentación no está retorcido ni estropeado.

- Nunca desconecte este producto de la alimentación tirando del cable.

- Cuando monte este producto en alto, use un cable de seguridad.

• NO permita la presencia de materiales inflamables cerca de la unidad cuando esté en funcionamiento.

- NO toque este producto cuando esté en funcionamiento, pues podría estar caliente.

- Este producto no está cocebido para una instalación permanente.

- La tensión del enchufe al que conecte este producto ha de estar en el rango establecido en el grabado o en el panel posterior del producto.

- ¡Este producto es para uso en interiores solamente! (IP20) Para evitar riesgos de incendio o descarga, no exponga este producto a la lluvia o la humedad.

- Monte siempre este producto en una ubicación con ventilación adecuada, al menos a 20 in (50 cm) de superficies adyacentes.

- Asegúrese de que ninguna ranura de ventilación en la carcasa de la unidad queda bloqueada.

- Nunca conecte este producto a un atenuador o reostato.

- Sustituya el fusible con uno del mismo tipo y categoría.

- Use SOLAMENTE los soportes de colgar/montar o el listón para mover este producto.

- La temperatura ambiente máxima es de 104 °F (40 °C). No haga funcionar este producto a temperaturas más altas.

- En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.

- NO abra este producto. No contiene piezas reparables por el usuario.

- Para evitar un desgaste innecesario y alargar su vida útil, desconecte completamente el producto mediante el interruptor o desenchufándolo durante periodos en que no se use.

Declaración de la FCC

Este equipo se ha probado y se ha determinado que cumple los límites correspondientes a un dispositivo digital de Clase B, de conformidad con la parte 15 de las normas de la FCC. Estos límites están diseñados para proporcionar una protección razonable frente a las interferencias perjudiciales en una instalación de carácter doméstico. Este equipo genera, utiliza y puede emitir energía de radiofrecuencia y, si no se instala y utiliza conforme a las instrucciones, puede causar interferencias perjudiciales en las comunicaciones por radio. Sin embargo, no existe garantía de que no se producirán interferencias en una instalación determinada. Si este equipo causa interferencias perjudiciales en la recepción de radio o televisión, lo que puede determinarse apagando y encendiendo el equipo, se recomienda al usuario que intente corregir las interferencias adoptando una o más de las siguientes medidas:

1. Reorientar o reubicar la antena receptora.
2. Aumentar la distancia de separación entre el equipo y el receptor.
3. Conectar el equipo a una toma en un circuito diferente a aquel en el que esté conectado el receptor.
4. Consultar al distribuidor o a un técnico de radio/TV experimentado para obtener ayuda.

Precaución: Cualquier cambio o modificación que no haya sido expresamente autorizado por la parte responsable de conformidad puede anular la potesdad del usuario para hacer funcionar el equipo. Este dispositivo cumple la parte 15, parte B de las normas FCC. El funcionamiento está supeditado al cumplimiento de estas dos condiciones: (1) Este dispositivo no puede causar interferencias perjudiciales y (2) este dispositivo debe aceptar cualquier interferencia recibida, incluyendo las interferencias que puedan causar un funcionamiento no deseado.

Contacto

Fuera de EE. UU., Reino Unido, Irlanda, Benelux, Francia, Alemania o México póngase en contacto con su distribuidor para solicitar asistencia o devolver un producto. Consulte Contact Us al final de este GRR para información de contacto.

Qué va incluido

• D - F i H u b • Guía de referencia rápida
- Cable de alimentación

Para empezar

Desembale su D-Fi Hub y asegúrese de que ha recibido todas las partes en buen estado. Si la caja o los componentes parecen dañados, notifíqueselo inmediatamente al transportista, no a Chauvet.

Descripción

El D-Fi Hub es un transmisor y receptor que recibe señales D-Fi y transmite a través de un cable DMX o bien recibe datos por un cable DMX y transmite señales D-Fi. Sincroniza sin cables un número ilimitado de dispositivos y receptores con capacidad D-Fi simultáneamente Es pequeño y compacto, con antena robusta. Las opciones integradas incluyen la selección de canal manual o automática. Las opciones de montaje incluyen una tira integrada de ajuste con enganche y broche, agujeros de montaje en forma de cerradura y agujeros de montaje con rosca. El D-Fi Hub cumple totalmente con FCC/RTTE.

Vista Genera

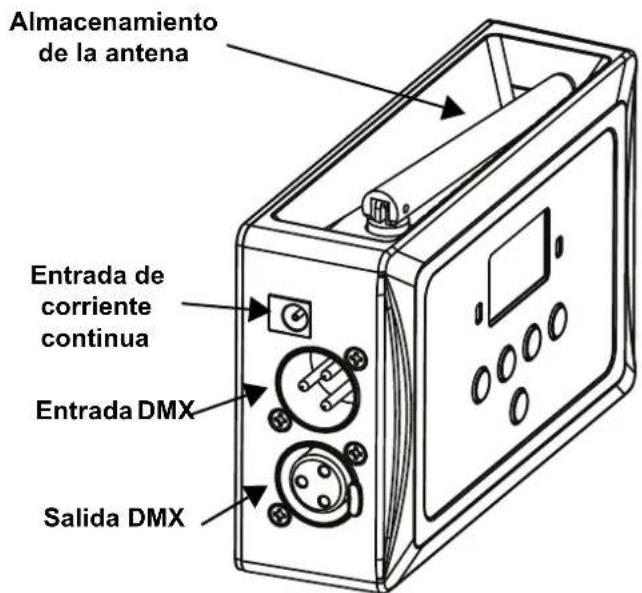

Almacenamiento de la antena Entrada de corriente continua Entrada DMX Salida DMX

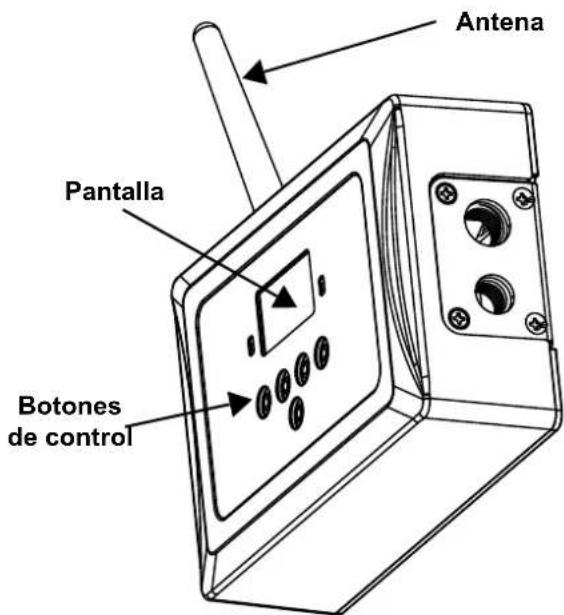

Antena Pantalla Botones de control

Corriente alterna

Este producto tiene una fuente de alimentación con detección automática que puede funcionar con un rango de tensión de entrada de 100–240 VCA, 50/60 Hz. Funciona a 9 VCC, 500 mA.

Para evitar un desgaste innecesario y alargar su vida útil, desconecte completamente el producto mediante el interruptor o desenchufándolo durante periodos en que no se use.

Montaje

Antes de montar este producto, lea las Notas de seguridad.

Diagrama de montaje

Agujeros de montaje con rosca M12 Abrazadera de montaje Agujeros de montaje con rosca M10 Tira de ajuste con enganche y broche Agujeros de montaje con forma de cerradura Broche de la tira de ajuste

Descripción del panel de control

Botón Función
	Sale del menú o función actual
	Navega hacia arriba por la lista de menú y aumenta el valor numérico cuando está en una función
	Navega hacia abajo por la lista de menú y disminuye el valor numérico cuando está en una función
	Habilita el menú actualmente en pantalla o configura el valor seleccionado actualmente dentro de la función seleccionada
	Detecta la señal D-Fi para sincronización de productos

Mapa de ménu

Función Principal	Opciones de Programación Descripción
Settings	Receive Manual CH01-16		Permite una selección de un canal D-FiTM específico para recibir la señal
	Transmit Manual CH01-16		Permite una selección de un canal D-FiTM específico para transmitir la señal
	Receive Auto		Pone en marcha el D-FiTM Hub para seleccionar automáticamente un canal para recibir la señal
	Transmit Auto		Pone en marcha el D-FiTM Hub para seleccionar automáticamente un canal para transmitir la señal

Configuración

El D-Fi Hub se puede usar de dos formas:

• Se puede conectar a cualquier controlador DMX y transmitir a luces compatibles con D-Fi.
• Se puede conectar a cualquier luz DMX y recibir de un controlador compatible con D-Fi.

Transmitir

Para conectar el D-Fi Hub a un controlador DMX y configurarlo para transmitir a luces compatibles con D-Fi, haga lo siguiente:

1. Conecte el concentrador al controlador usando un cable DMX.
2. Conecte el concentrador a la alimentación.
3. Si en la pantalla aparece Transmit Manual , donde XX es un valor entre 01 y 16, el concentrador está ya configurado para transmisión manual.
4. Pulse y en la pantalla aparece Settings con 2 palabras debajo.
5. Pulse y las 2 palabras quedan resaltadas.
6. Utilice o para cambiar entre las opciones resaltadas hasta que la pantalla muestre Transmit Manual.

Seleccionando “Transmit Auto” se detecta automáticamente una señal de transmisión cuando se usa en combinación con .

1. Pulse y la pantalla mostrará Transmit Manual con resaltado, donde XX es un valor entre 01 y 16.
2. Utilice o para cambiar entre las opciones de canal resaltadas y seleccionar el canal que vaya a usar para la transmisión D-Fi™.
3. Pulse y ahora en la pantalla aparece Transmit Manual , donde XX es el canal seleccionado en el paso 8.

El concentrador está ahora configurado para transmisión manual de señal.

Se tienen que configurar todas las luces para el canal D-Fi™ que aparece en la pantalla del concentrador.

Recibir

Para conectar el D-Fi Hub a cualquier luz DMX y configurarlo para recibir señales D-Fi de un concentrador compatible con D-Fi, haga lo siguiente:

1. Conecte el concentrador a las luces usando un cable DMX.
2. Conecte el concentrador a la alimentación.
3. Si en la pantalla aparece Receive Manual , donde XX es un valor entre 01 y 16, el concentrador está ya configurado para recepción manual.
4. Pulse y en la pantalla aparece Settings con 2 palabras debajo.
5. Pulse y las 2 palabras quedan resaltadas.
6. Utilice o para cambiar entre las opciones resaltadas hasta que la pantalla muestra Receive Manual.

Seleccionando “Receive Auto” se detecta automáticamente una señal de transmisión cuando se usa en combinación con .

1. Pulse y la pantalla mostrará Receive Manual con resaltado, donde XX es un valor entre 01 y 16.
2. Utilice o para cambiar entre las opciones de canal resaltadas y seleccionar el canal que vaya a usar para la recepción D-Fi™.
3. Pulse y ahora en la pantalla aparece Receive Manual , donde XX es el canal seleccionado en el paso 8.

El concentrador está ahora configurado para recepción manual de señal.

El controlador se tiene que configurar para el canal D-Fi™ que aparece en la pantalla del concentrador.

• La información para usar luces y controladores D-Fi™ se encuentra en el manual del producto en la web de Chauvet: http://www.chauvetlighting.com/product-manuals-literature/.
• La información sobre DMX se encuentra en el Manual Chauvet DMX en: http://www.chauvetlighting.com/downloads/DMX_Primer_rev05_WO.pdf
