Type product	Draadloze DMX-controller (zender/ontvanger)
Merk	Chauvet
Model	DFi Hub
Voeding	9 VDC, 500 mA via netadapter (100-240 VAC, 50/60 Hz)
D-Fi kanalen	16 handmatige of automatische kanalen
Transmissiemodi	Handmatig of automatisch (zenden/ontvangen)
Aansluitingen	DMX-ingang, DMX-uitgang, DC-voeding
Antenne	Robuust geïntegreerd met opbergvak
Montage	Klittenbandbanden, ophanggleuven, M10/M12-gaten
Bescherming	IP20 (alleen voor gebruik binnenshuis)
Max. omgevingstemperatuur	40 °C (104 °F)
Inhoud van de verpakking	D-Fi Hub, referentiehandleiding, netsnoer
Garantie	Beperkt (zie website voor details)
Conformiteit	FCC klasse B, R&TTE-richtlijnen
Onderhoud	Loskoppelen vóór het reinigen; niet openen
Zekering	Vervangen door hetzelfde type en dezelfde stroomsterkte
Veiligheidsinstructies	Moet worden geaard; gebruik een veiligheidskabel bij montage op hoogte

Veelgestelde vragen - DFi Hub Chauvet

Hoe stel ik de D-Fi Hub in voor draadloze transmissie?

Sluit de hub aan op uw DMX-console via een DMX-kabel en sluit vervolgens de voeding aan. In het menu Settings selecteert u Transmit Manual of Transmit Auto om een D-Fi-kanaal te kiezen. Bevestig met de knop Enter.

Wat is het verschil tussen de handmatige en automatische modus?

In de handmatige modus kiest u een specifiek D-Fi-kanaal (01-16). In de automatische modus detecteert de hub een vrij kanaal en synchroniseert zich er automatisch mee. Gebruik de knop Sync om de automatische detectie te activeren.

Hoe stel ik de D-Fi Hub in voor het ontvangen van een draadloos signaal?

Sluit de hub aan op uw DMX-verlichtingseenheden via een DMX-kabel en sluit vervolgens de voeding aan. In het menu Settings kiest u Receive Manual of Receive Auto en selecteert u het kanaal dat overeenkomt met uw zender.

Wat is het maximale aantal ontvangers of D-Fi-compatibele eenheden?

De D-Fi Hub kan een onbeperkt aantal ontvangers en D-Fi-compatibele eenheden tegelijkertijd synchroniseren.

Hoe reset ik de D-Fi Hub naar de fabrieksinstellingen?

De handleiding vermeldt geen resetfunctie. U kunt de standaardwaarden herstellen door door de menu's te navigeren en handmatig de gewenste opties te selecteren.

Kan ik meerdere D-Fi hubs samen gebruiken?

Ja, u kunt meerdere hubs gebruiken door ze op hetzelfde D-Fi-kanaal te configureren om het bereik te vergroten of voor meerdere zones.

Wat is het draadloze bereik van de D-Fi Hub?

Het typische bereik is ongeveer 300 m in directe zichtlijn. Obstakels en storingen kunnen deze afstand verkleinen.

Hoe monteer ik de D-Fi Hub?

Gebruik de meegeleverde klittenbandbanden, ophanggleuven of schroefdraadmontagegaten (M10/M12). Zorg ervoor dat u een veiligheidskabel gebruikt wanneer u op hoogte monteert.

Wat te doen als de D-Fi Hub geen signaal detecteert?

Controleer of alle apparaten op hetzelfde D-Fi-kanaal staan. Zorg ervoor dat de hub correct is aangesloten op de voeding en dat de DMX-kabels goed zijn aangesloten. Controleer ook of de modus (zenden/ontvangen) correct is geselecteerd.

Hoe vervang ik de zekering van de D-Fi Hub?

Koppel het apparaat los, open vervolgens het zekeringcompartiment. Vervang door een zekering van hetzelfde type en dezelfde stroomsterkte. Gebruik nooit een zekering met een andere waarde.

GEBRUIKSAANWIJZING DFi Hub Chauvet

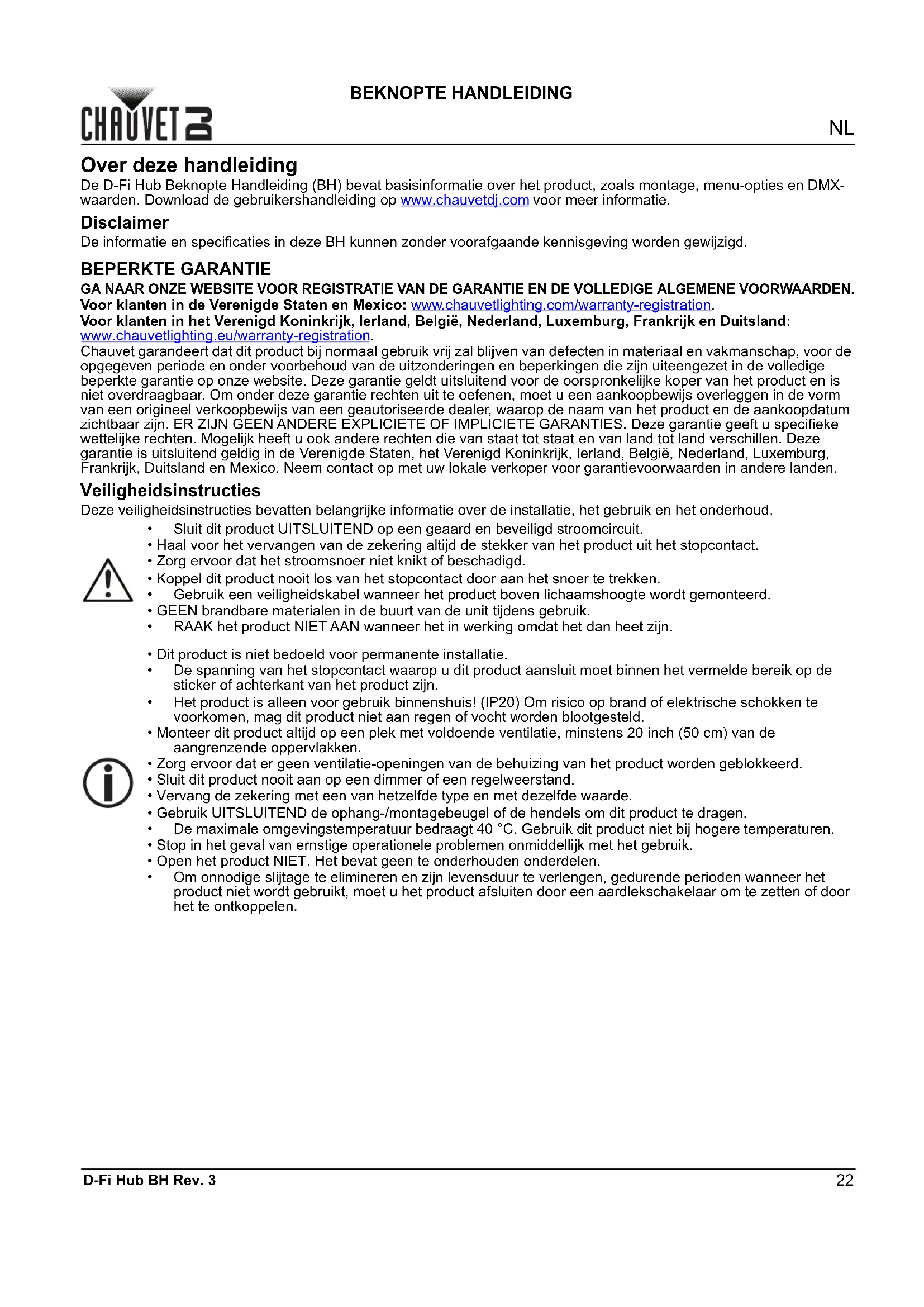

Over deze handleiding

De D-Fi Hub Beknopte Handleiding (BH) bevat basisinformatie over het product, zoals montage, menu-opties en DMX-waarden. Download de gebruikershandleiding op www.chauvetdj.com voor meer informatie.

Disclaimer

De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd.

BEPERKTE GARANTIE

GA NAAR ONZE WEBSITE VOOR REGISTRATIE VAN DE GARANTIE EN DE VOLLEDIGE ALGEMENE VOORWAARDEN.

Voor klanten in de Verenigde Staten en Mexico: www.chauvetlighting.com/warranty-registration.

Voor klanten in het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk en Duitsland: www.chauvetlighting.eu/warranty-registration.

Chauvet garandeert dat dit product bij normaal gebruik vrij zal blijven van defecten in materiaal en vakmanschap, voor de opgegeven periode en onder voorbehoud van de uitzonderingen en beperkingen die zijn uiteengezet in de volledige beperkte garantie op onze website. Deze garantie geldt uitsluitend voor de oorspronkelijke koper van het product en is niet overdraagbaar. Om onder deze garantie rechten uit te oefenen, moet u een aankoopbewijs overleggen in de vorm van een origineel verkoopbewijs van een geautoriseerde dealer, waarop de naam van het product en de aankoopdatum zichtbaar zijn. ER ZIJN GEEN ANDERE EXPLICIETE OF IMPLICIETE GARANTIES. Deze garantie geeft u specifieke wettelijke rechten. Mogelijk heeft u ook andere rechten die van staat tot staat en van land tot land verschillen. Deze garantie is uitsluitend geldig in de Verenigde Staten, het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk, Duitsland en Mexico. Neem contact op met uw lokale verkoper voor garantievoorwaarden in andere landen.

Veiligheidsinstructies

Deze veiligheidsinstructies bevatten belangrijke informatie over de installatie, het gebruik en het onderhoud.

• Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.
• Haal voor het vervangen van de zekering altijd de stekker van het product uit het stopcontact.
• Zorg ervoor dat het stroomsnoer niet knikt of beschadigd.
• Koppel dit product nooit los van het stopcontact door aan het snoer te trekken.
• Gebruik een veiligheidskabel wanneer het product boven lichaamshoogte wordt gemonteerd.
• GEEN brandbare materialen in de buurt van de unit tijdens gebruik.
• RAAK het product NIET AAN wanneer het in werking omdat het dan heet zijn.

- Dit product is niet bedoeld voor permanente installatie.

- De spanning van het stopcontact waarop u dit product aansluit moet binnen het vermelde bereik op de sticker of achterkant van het product zijn.

- Het product is alleen voor gebruik binnenshuis! (IP20) Om risico op brand of elektrische schokken te voorkomen, mag dit product niet aan regen of vocht worden blootgesteld.

- Monteer dit product altijd op een plek met voldoende ventilatie, minstens 20 inch (50 cm) van de aangrenzende oppervlakken.

- Zorg ervoor dat er geen ventilatie-openingen van de behuizing van het product worden geblokkeerd.

- Sluit dit product nooit aan op een dimmer of een regelweerstand.

- Vervang de zekering met een van hetzelfde type en met dezelfde waarde.

- Gebruik UITSLUITEND de ophang-/montagebeugel of de hendels om dit product te dragen.

- De maximale omgevingstemperatuur bedraagt 40 °C. Gebruik dit product niet bij hogere temperaturen.

- Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.

- Open het product NIET. Het bevat geen te onderhouden onderdelen.

- Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

FCC-naleving

Deze apparatuur is getest en voldoet aan de limieten voor een digitaal apparaat van klasse B, volgens Onderdeel 15 van de FCC-regels. Deze limieten zijn ontworpen om een redelijke bescherming tegen schadelijke interferentie in een wooninstallatie te verschaffen. Deze apparatuur genereert gebruiken en kan radiofrequentie-energie uitstralen en kan, als deze niet volgens de instructies geïnstalleerd en gebruikt wordt, schadelijke interferentie voor radiocommunicatie veroorzaken. Dit vormt echter geen garantie dat er zich in een bepaalde installatie geen interferentie zal voordoen. Als deze apparatuur schadelijke interferentie aan radio- of televisieontvangst veroorzaak, wat bepaald kan worden door de apparatuur aan en uit te zetten, wordt de gebruiker aangeraden om te proberen de interferentie te verhelpen met één of meer van de volgende maatregelen:

1. Het opnieuw richten of verplaats van de ontvangstantenne.
2. Het vergoten van de tussenruimte tussen het apparaat en de ontvanger.
3. Het aansluiten van de apparatuur op een stopcontact op een circuit anders dan waarop de ontvanger aangesloten is.
4. Het raadplegen van de dealer of een ervaren radio/tv-monteur voor hulp

Waarschuwing: Eventuele wijzigingen of aanpassingen die niet uitdrukkelijk door de voor naleving verantwoordelijke partij zijn goedgekeurd, kan de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig verklaren. Dit apparaat voldoet aan Part 15 Part B van de FCC-regels. Het gebruik is onderworpen aan de volgende twee voorwaarden: (1) Dit apparaat mag geen schadelijke interferentie veroorzaken en (2) dit apparaat moet enige ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werking kan veroorzaken.

Contact

Van buiten de VS, Verenigd Koninkrijk, Ierland, Benelux, Frankrijk, Duitsland of Mexico kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren. Raadpleeg Contact Us aan het einde van deze BH voor contactinformatie.

Wat is inbegrepen

• D - F i H u b • Beknopte handleiding
- Stroomsnoer

Om te beginnen

Pak uw D-Fi Hub uit en zorg ervoor dat u alle onderdelen in goede staat hebt ontvangen. Als de doos of inhoud beschadigd lijkt, stel dan de vervoerder onmiddellijk op de hoogte, niet Chauvet.

Beschrijving

De D-Fi Hub is een zender en ontvanger die D-Fi signalen ontvangt en verzendt via een DMX-kabel of gegevens ontvangt via een DMX-kabel en D-Fi-signalen verzendt. Het synchroniseert draadloos een onbeperkt aantal D-Fi-ready armaturen en ontvangers tegelijkertijd. Het is klein en compact met een stevige antenne. Een ingebouwde optie is handmatige of automatische kanaalselectie. Montage-opties zijn een ingebouwde haak en lussluitingsriem, sleutelgat-montagegaten en schroefmontagegaten. De D-Fi Hub is volledig FCC/RTTE geclassificeerd.

Overzicht

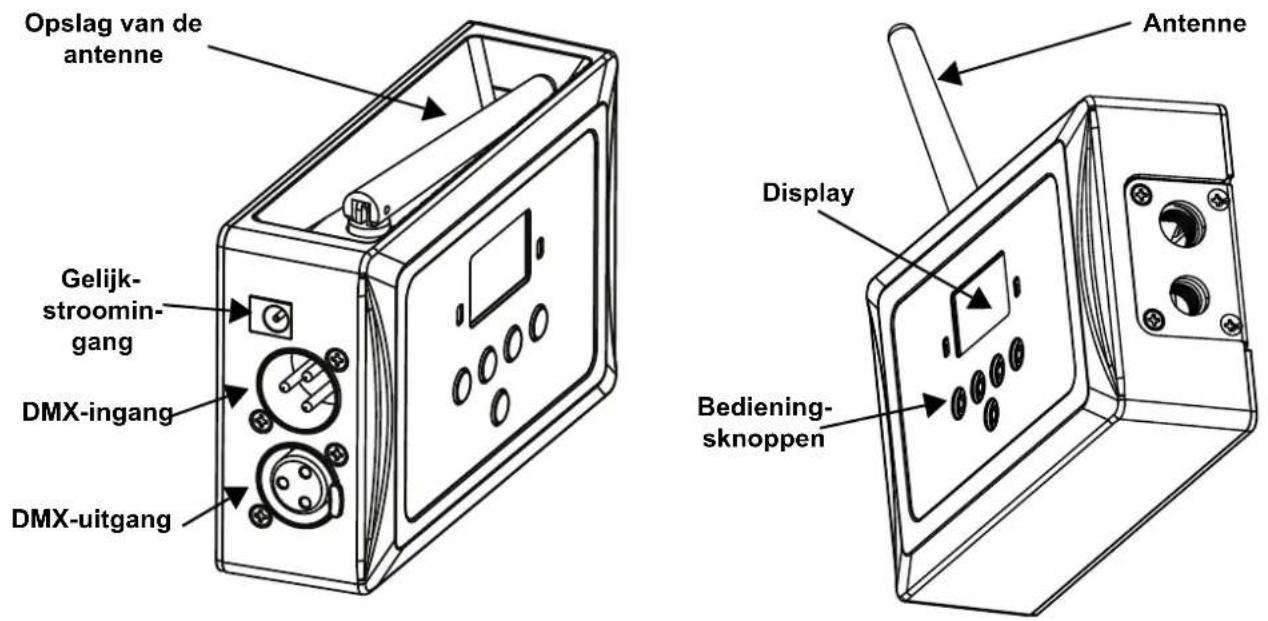

Opslag van de antenne Gelijk- stroomin- gang DMX-ingang DMX-uitgang Antenne Display Bediening- sknoppen

AC-stroom

Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100–240 VAC, 50/60 Hz. Het loopt op 9 VDC, 500 mA.

Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

Montage

Lees alvorens dit product te monteren alle Veiligheidsinstructies.

Montagediagram

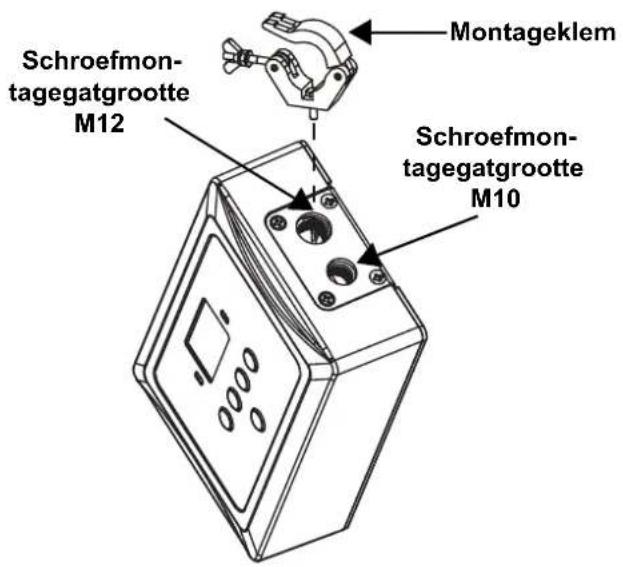

Schroefmon- tagegatgrootte M12 Montageklem Schroefmon- tagegatgrootte M10

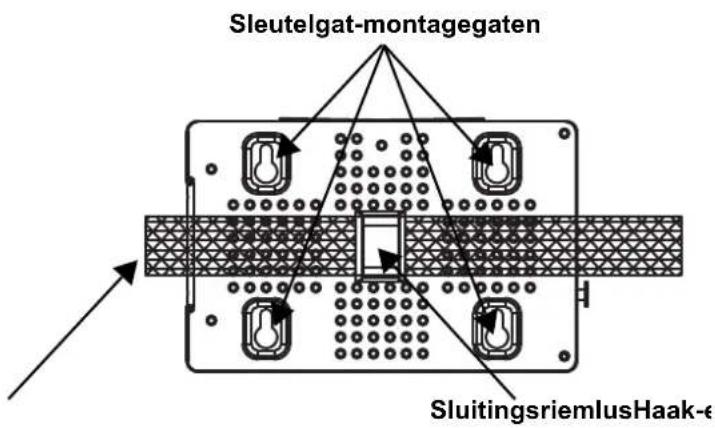

Sleutelgat-montagegaten SluitingsriemlusHaak-ε

Beschrijving bedieningspaneel

Toets Functie
	Sluit het huidige menu of functie af
	Navigeert omhoog via het menu of verhoogt de numerieke waarde wanneer in een functie
	Navigeert omlaag via het menu of verlaagt de numerieke waarde wanneer in een functie
	Activeert het huidige getoonde menu of plaatst de huidige geselecteerde waarde in de geselecteerde functie
	Detecteert het D-Fi-signaal voor synchronisatie van producten

Menukaart

Hoofdniveaus	Programmeerniveaus Beschrijving
Settings	Receive Manual CH01–16		Zorgt voor selectie van een specifiek D-Fi-kanaal voor een ontvangstsignaal
	Transmit Manual CH01–16		Zorgt voor selectie van een specifiek D-Fi-kanaal voor een verzendsignaal
	Receive Auto		Schakelt de D-Fi Hub om een automatisch een kanaal voor een ontvangstkanaal te selecteren
	Transmit Auto		Schakelt de D-Fi Hub om een automatisch een kanaal voor een verzendkanaal te selecteren

Configuratie

De D-Fi Hub kan op twee manieren gebruikt worden:

• Het kan aangesloten worden op een DMX-regelaar en verzenden naar D-Fi-compatibele lampen.
• Het kan aangesloten worden op alle DMX-lampen en ontvangen van een D-Fi-compatibele regelaar.

Verzenden

Om de D-Fi Hub aan te sluiten op een DMX-regelaar en het te configureren om te verzenden naar D-Fi-compatibele lampen doet u het volgende:

1. Sluit de hub aan op de regelaar met een DMX-kabel.
2. Sluit de hub aan op de stroom.
3. Als het display Transmit Manual toont, waar XX een waarde is tussen 01 en 16, is de hub al geconfigureerd voor handmatige transmissie.
4. Druk op en het display toont Settings met 2 woorden eronder.
5. Druk op en de 2 woorden worden gemarkeerd.
6. Gebruik of om door de gemarkeerde opties te bladeren totdat de display Transmit Manual toont.

LET OP: Het selecteren van Transmit Auto (automatisch verzenden) detecteert automatisch een transmissiesignaal wanneer het samen met wordt gebruikt.

1. Druk op en het display toont Transmit Manual met gemarkeerd, waar XX een waarde is tussen 01 en 16.
2. Gebruik of om te bladeren door de gemarkeerde kanaalopties en selecteer het kanaal dat moet worden gebruikt voor D-Fi-transmissie.
3. Druk op en het display toont Transmit Manual , waar XX het kanaal is dat is geselecteerd in stap 8.

De hub is nu geconfigureerd voor handmatige signaaltransmissie.

LET OP: Alle lampen moeten zijn ingesteld naar het D-Fi™-kanaal dat is ingesteld op het display van de hub.

Ontvangen

Om de D-Fi Hub aan te sluiten op DMX-lampen en het te configureren om D-Fi-signalen te ontvangen van een D-Fi-compatibele hub, doet u het volgende:

1. Sluit de hub aan op de lampen met een DMX-kabel.
2. Sluit de hub aan op de stroom.
3. Als het display Receive Manual toont, waar XX een waarde is tussen 01 en 16, is de hub al geconfigureerd voor handmatige ontvangst.
4. Druk op en het display toont Settings met 2 woorden eronder.
5. Druk op en de 2 woorden worden gemarkeerd.
6. Gebruik of om door de gemarkeerde opties te bladeren totdat de display Receive Manual toont.

LET OP: Het selecteren van Receive Auto (automatisch ontvangen) detecteert automatisch een ontvangstsignaal wanneer het samen met wordt gebruikt.

1. Druk op en het display toont Receive Manual met gemarkeerd, waar XX een waarde is tussen 01 en 16.
2. Gebruik of om te bladeren door de gemarkeerde kanaalopties en selecteer het kanaal dat moet worden gebruikt voor D-Fi-ontvangst.
3. Druk op en het display toont Receive Manual , waar XX het kanaal is dat is geselecteerd in stap 8.

De hub is nu geconfigureerd voor handmatige signaalontvangst.

LET OP: De regelaar moet zijn ingesteld naar het D-Fi-kanaal dat is ingesteld op het display van de hub.

• Informatie over het gebruik van D-Fi™-lampen en regelaars is te vinden in de producthandleidingen op de website van Chauvet: http://www.chauvetlighting.com/product-manuals-literature/.
• Informatie over DMX is te vinden in de DMX-basishandleiding van Chauvet op: http://www.chauvetlighting.com/downloads/DMX_Primer_rev05_WO.pdf.
