Nimbus - Контроллер Chauvet - Бесплатное руководство пользователя

Тип продукта	Туманная машина на сухом льду
Питание	120 В переменного тока, 60 Гц или 230 В переменного тока, 50 Гц (в зависимости от модели)
Объем резервуара для воды	4,5 галлона (17 л)
Вместимость отсека для сухого льда	10 фунтов (4,5 кг)
Оптимальная температура воды	около 79 °C (174 °F)
Минимальное безопасное расстояние	2 м (6,5 футов) между насадкой и любым объектом
Минимальная площадь помещения	1 м² (10 кв. футов) при вентиляции
Индикаторы	Красный светодиод (нагрев активен), зеленый светодиод (вода нагрета)
Механизм безопасности	Автоматическое отключение при низком уровне воды
Основные функции	Производство густого белого тумана, регулируемая ручка для управления потоком, быстрый предварительный нагрев
Содержимое упаковки	Nimbus, шнур питания, гарантийный талон, справочное руководство
Обслуживание и чистка	Регулярно проверяйте уровень воды, чистите после использования, чтобы избежать накопления остатков
Безопасность при использовании	Не прикасайтесь к горячей верхней панели или насадке, не блокируйте выход, надевайте перчатки при работе с сухим льдом
Меры предосторожности при хранении	Никогда не храните сухой лед в герметичном контейнере, храните его в проветриваемом месте

Часто задаваемые вопросы - Nimbus Chauvet

Как запустить Nimbus?

Установите машину на ровную поверхность, подключите шнур питания, откройте крышку, наполните водой до загорания красного индикатора, добавьте 10 фунтов (4,5 кг) сухого льда в перчатках, закройте крышку, затем медленно опустите рычаг для регулировки потока.

Сколько воды и сухого льда использовать?

Резервуар для воды вмещает до 4,5 галлонов (17 л). Отсек для сухого льда вмещает до 10 фунтов (4,5 кг). Наполните водой до загорания красного индикатора, затем добавьте сухой лед непосредственно перед использованием.

Что означают светодиодные индикаторы?

Красный индикатор означает, что нагрев включен. Зеленый индикатор означает, что вода достигла оптимальной температуры. Если зеленый индикатор гаснет, вода остывает из-за сублимации, это нормально.

Как отрегулировать количество тумана?

Используйте регулируемую ручку: медленно опустите ее к центральной отметке для слабого потока или вниз для сильного потока. Поднимите ее, чтобы остановить производство.

Почему туман прекращается?

Обычно это происходит, когда сухой лед израсходован или вода слишком холодная. Поднимите рычаг, снова наполните отсек сухим льдом и дождитесь повторного загорания зеленого индикатора.

Какие основные меры безопасности?

Никогда не прикасайтесь к горячей верхней панели или насадке. Надевайте перчатки при работе с сухим льдом. Не блокируйте выход. Соблюдайте минимальное расстояние 2 метра от насадки. Обеспечьте надлежащую вентиляцию в небольших помещениях.

Можно ли использовать удлинитель?

Использование удлинителя не рекомендуется. Подключайте непосредственно к защищенной и заземленной цепи с напряжением, указанным на этикетке (120 В или 230 В). При необходимости используйте шнур подходящего сечения.

Как избежать ожогов?

Не прикасайтесь к насадке, верхней панели или воде во время и после работы. Используйте защитные перчатки при любых манипуляциях. Вода может быть очень горячей.

Что делать при утечке или конденсации?

Небольшая конденсация под устройством нормальна. При утечке немедленно остановите устройство и отключите его от сети. Проверьте уплотнения и при необходимости обратитесь в сервисную службу.

Где найти запчасти или получить помощь?

Посетите сайт www.chauvetlighting.com для получения контактной информации. За пределами обслуживаемых зон обращайтесь к поставщику. Прилагаемое справочное руководство также содержит информацию о поддержке.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Nimbus Chauvet

Le Manuel de Référence (MdR) du Nimbus™ reprend des informations de base sur cet appareil, notamment en matière de montage, d'options de menu et de valeurs DMX. Téléchargez le manuel d'utilisation sur www.chauvetlighting.com pour de plus amples informations.

Clause de non responsabilité consignes de sécurité

Les informations et caractéristiques contenues dans ce manuel sont sujettes à changement sans préavis.

Ces consignes concernant la sécurité contiennent d'importantes informations en matière d'installation, d'utilisation et de maintenance, y compris des AVERTISSEMENTS CONCERNANT LA NEIGE CARBONIQUE. Veuillez les lire attentivement!

• Cet appareil n'est pas conçu pour être utilisé dans une installation permanente. Il n'est également pas recommandé de la suspendre. Ne faites fonctionner l'unité que si elle est posée au sol ou positionnée en toute sécurité sur le Nimbus™ Cart.
• Ne la posez pas sur une surface inflammable (comme du linoleum, de la moquette, du bois, du papier, du carton, du plastique, etc.)
• L'embout de cette unité se trouve être très chaud quand en fonctionnement, et le reste longtemps après son arrêt. Ne le touchez ni pendant son fonctionnement ni une fois arrêté (jusqu'à refroidissement).
• Le brouillard sort de l'embout à une température très élevée. Respectez une distance minimale de 6,5 pieds (ou 2m) entre l'embout et l'objet le plus proche.
• IL EST STRICTEMENT INTERDIT de couvrir ou boucher l'embout et son orifice de sortie lors du fonctionnement. La compression de la neige carbonique entraînera une réaction chimique pouvant résulter en une Explosion.
• Ne manipulez jamais la neige carbonique à mains nues. Il est imperative de porter des gants nets.
• N'avalez jamais de la neige carbonique. Il en résultait des blessures internes importantes.
• Avant de briser de la neige carbonique, couvrez-la avec un tissu ou placez-la dans un sac en tissu. Portez en tout temps des lunettes de protection.
• Lors de la préchauffe et du fonctionnement, l'eau comprise dans le Nimbus™ sera extrêmement chaude. Ne touchez pas l'eau et veillez à ne pas être éclaboussé car il pourrait en résulter de sérieuses brûlures.
• Ne retirez pas le réservoir tant que l'unité est branchée.
• N'utilisez jamais l'unité dans une salle de moins de 10 pieds carrés (1m2), et assurez-vous que toute salle fermée sera correctement ventilée.
• La neige carbonique ne devrait jamais être stockée dans un conteneur scellé pouvant entraîner une accumulation de pression et un risque d'explosion.
• Ne continuez pas à produire du brouillard quand la visibilité est égale ou inférieure à 20 po (50 cm).
• De la condensation pourrait se former sur le dessous de l'unité, entraînant des conditions d'humidité sous et autour du Nimbus™. Utilisez l'unité avec précaution! Les surfaces autour de l'unité peuvent être glissantes.

• La tension de la prise à laquelle vous connectez cet appareil doit être comprise dans la plage de tensions reprise sur l'étiquette de l'appareil ou à l'arrière de ce dernier.
• Connectez UNIQUEMENT cet appareil à un circuit protégé et relié à la terre. Assurez-vous que le cordon d'alimentation n'est ni tordu ni endommagé.
• Ne débranchez jamais cet appareil de la prise en tirant sur le cordon.
• En cas de sérieux problèmes de fonctionnement, arrêtez le système immédiatement.
• N'utilisez pas l'unité pour chauffer une salle.
• Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.

Contact. En dehors des États-Unis, du Royaume-Uni, l'Irlande, Mexique et de Benelux, contactez votre fournisseur si vous avez besoin d'assistance ou de retourner votre produit. Consultez le site www.chauvetlighting.com pour nos coordonnées.

Ce qui est inclus : · Nimbus™ · Une fiche de garantie · Un cordon d'alimentation · Un manuel de référence

Débuter Déballez votre Nimbus™ et assurez-vous d'avoir tout reçu et en bon état. Si l'emballage ou le contenu semble être endommagé, indiquez-le immédiatement au transporteur et non à Chauvet.

Description Le Nimbus™ est un appareil professionnel de neige carbonique permettant de produire un brouillard blanc et écais qui embrasse la piste. Il peut être utilisé dans sa sortie de l'emballage en le branchant simplement, ce qui permettra une chauffe rapide de l'eau. La poignée réglable commande la sortie et le débit afin que ceux-ci répondent à vos attentes.

Alimentation CA

Cet appareil est doté d'une alimentation à tension spécifique lui permettant de fonctionner avec une tension d'entrée de 120 VCA, 60 Hz ou 230 VCA et 50 Hz.

A propos de la neige carbonique et du CO₂

La neige carbonique est en réalité du CO₂ sous forme solide. On l'appelle "neige carbonique" car il se change de solide en gaz selon un procédé que l'on appelle sublimation. Car elle est extrêmement froide, -189,5°F (-87,5°C), la neige carbonique doit être manipulée avec une précaution extreme et ne doit jamais être ingérée, ni ne doit entrainer contact avec la peau.

Lorsqu'immergée dans de l'eau chaude ou bouillante (HO), la neige carbonique devient immédiatement un gaz et entre en interaction avec l'eau. Cette interaction entraîne une vapeur, une expansion de gaz et d'humidité, qui s propulse en dehors de la machine à travers l'embout de sortie. Puisque cette interaction créé un gaz CO₂ froid, l'humidité descend au sol et la vapeur devient un effet de brouillard.

Configuration

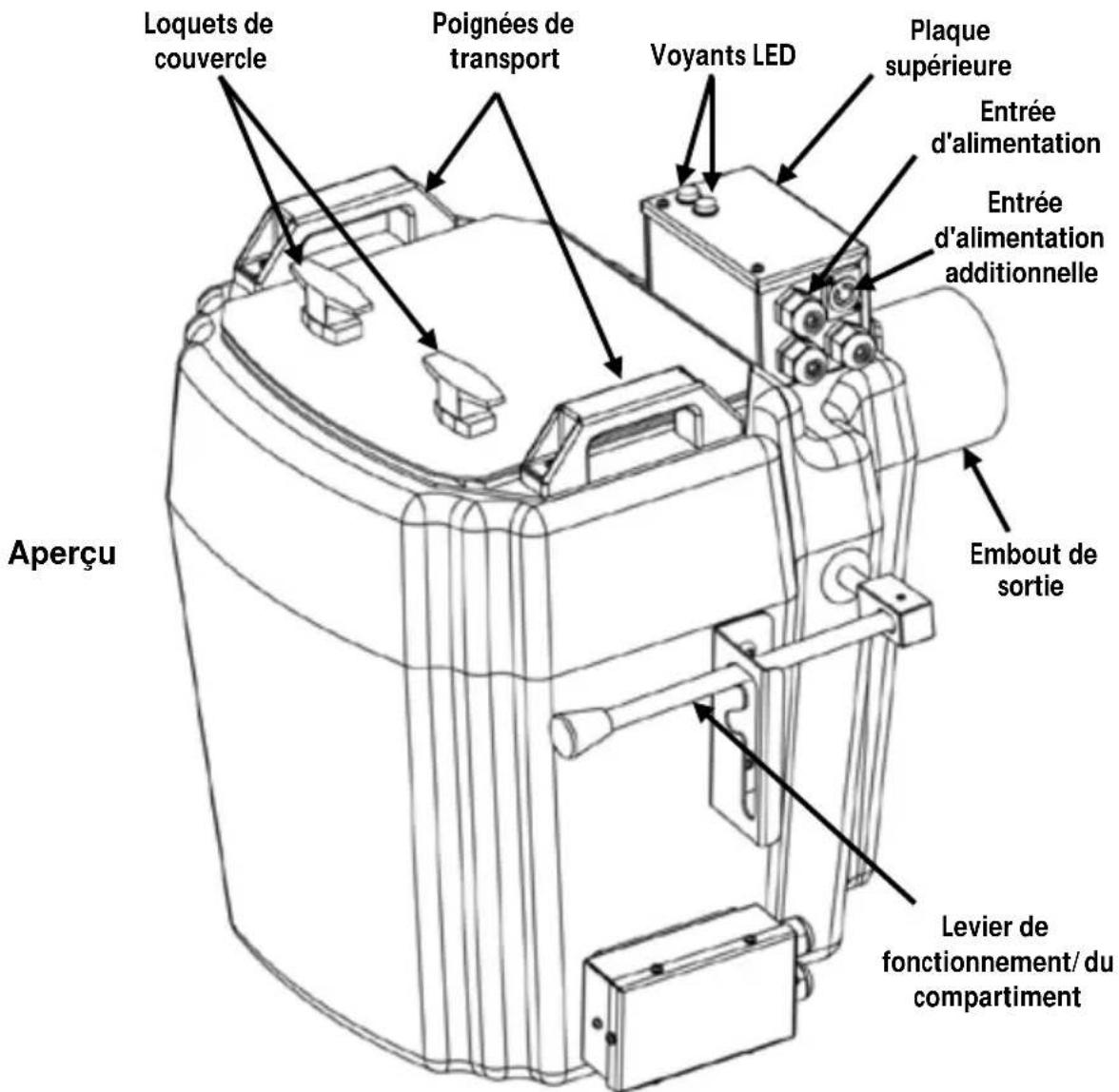

La plaque supérieure comprend deux voyants LED, un rouge et un vert. Le voyant LED rouge indique que le chauffage est allumé et le voyant LED vert que l'eau a atteint sa température optimale. Le chauffage ne s'allumera pas en cas de niveau d'eau insuffisant.

Alors que la neige carbonique se sublime, l'eau se refroidira et le voyant LED vert s'éteindra. Ceci est normal et le Nimbus™ continuera à fonctionner jusqu'à épuisement des réserves de neige carbonique.

Lors de son fonctionnement, la plaque supérieure devient très chaude. NE LA TOUCHEZ SOUS AUCUN PRÉTEXTE!

Il existe une entrée d'alimentation additionnelle à côté de l'entrée d'alimentation principale permettant une chauffe plus rapide de l'eau. Utilisez le câble d'alimentation inclus et connectez l'entrée secondaire à un circuit séparé pour chauffer l'eau en moitié moins de temps. Ne branchez pas les deux cordons d'alimentation sur le même circuit sinon le disjoncteur sautera.

La neige carbonique doit être stockée dans un compartiment interne pour une performance optimale. Ne le retirez sous aucun prétexte car pourraient s'en suivre de graves blessures corporelles.

Fonctionnement

1. Placez la machine sur une surface plane. Branchez le cordon d'alimentation dans la prise murale.
2. Montez le compartiment à son niveau le plus haut au moyen du levier de fonctionnement.
3. Ouvrez le couvercle et remplissez d'eau jusqu'à ce que s'allume le voyant rouge. Le conteneur a une capacité de 4,5 gallons (17 l).
4. À l'aide des gants de protection, remplissez le compartiment de neige carbonique à hauteur de 10 lb (4,5 kg). Attendez pour cela le dernier moment avant la mise en marche de l'unité.
5. Fermez et verrouillez le couvercle.
6. Prenez le levier en main et descendez-le lentement vers le cran central pour une sortie faible ou vers le bas pour une sortie élevée.
7. Quand le rendu diminue ou s'arrête, relevez et replissez à nouveau le compartiment.

Arrêt sécurité

Pour une sortie de brouillard optimale, la température de l'eau devrait avoiriner les F (79° C).

Il vous faudra peut-être de temps à autre remplir d'eau le Nimbus™. Une fois rempli, attendez que le voyant LED rouge s'allume avant de répéter les étapes 4 à 7.

Le Nimbus™ est doté d'un arrêt de sécurité, empêchant toute surchauffe de l'unité lorsque le niveau d'eau est trop bas. Si l'arrêt de sécurité est activé, il vous suffit d'ajouter davantage d'eau pour continuer à utiliser le Nimbus™.
