РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ LED Shadow Chauvet

О данном руководстве

Краткое руководство (QRG) по LED Shadow™ содержит базовую информацию об устройстве, включая вопросы монтажа, настроек меню и значений DMX. Загрузите Руководство пользователя на сайте www.chauvetlighting.com.

Правовая оговорка

Информация и спецификации, приведенные в этом руководстве, могут меняться без уведомления.

Замечания по безопасности

Настоящие Замечания по безопасности содержат важную информацию о монтаже, эксплуатации и техническом обслуживании.

Chauvet LED Shadow - Замечания по безопасности - 1

  • Это устройство не предназначено для стационарного монтажа.
  • Подключать это устройство можно ТОЛЬКО к заземленному и защищенному контуру.
  • Всегда отключайте устройство от питания перед очисткой или заменой предохранителя.
    • НЕ смотрите на источник света, когда устройство включено.
    • Убедитесь, что провод электропитания не перегнут и не поврежден.
    • Не отключайте это изделие от питания за шнур питания.
    • При монтаже этого устройства сверху пользуйтесь предохранительным тросом.
    • НЕ допускайте размещения рядом с устройством воспламеняющихся материалов.
  • НЕ прикасайтесь к корпусу устройства во время его работы, поскольку он нагревается.

Chauvet LED Shadow - Замечания по безопасности - 2

  • Это устройство не предназначено для стационарного монтажа.
  • Подключать это устройство можно ТОЛЬКО к заземленному и защищенному контуру.
  • Всегда отключайте устройство от питания перед очисткой или заменой предохранителя.
    • НЕ смотрите на источник света, когда устройство включено.
    • Убедитесь, что провод электропитания не перегнут и не поврежден.
    • Не отключайте это изделие от питания за шнур питания.
    • При монтаже этого устройства сверху пользуйтесь предохранительным тросом.
    • НЕ допускайте размещения рядом с устройством воспламеняющихся материалов.
  • НЕ прикасайтесь к корпусу устройства во время его работы, поскольку он нагревается.
    • В случае серьезного нарушения в работе устройства немедленно прекратите его использование.
  • НЕ открывайте это устройство. Оно не содержит деталей, обслуживаемых пользователем.
  • Во избежание ненужного износа и для продления срока службы, неиспользуемое устройство следует полностью отключить с помощью выключателя или путем извлечения вилки из розетки.

Контакт

За пределами США, Великобритании, Ирландии, Мексики и стран Бенилюкса по вопросам поддержки или возврата устройства обращайтесь к своему дистрибьютору. Контактная информация приведена на сайте www.chauvetlighting.com.

Комплект поставки

  • LED Shadow™
  • Шнур питания
  • Подвесной кронштейн с монтажной арматурой

• Гарантийная карта
• Краткое руководство

Начало работы Описание устройства

Распакуйте устройство LED Shadow™ и проверьте исправное состояние всех полученных деталей. Если коробка или ее содержимое имеют признаки повреждения, немедленно сообщите об этом не Chauvet, а перевозчику.

LED Shadow™ – это потрясающая 3-канальная ультрафиолетовая светодиодная подсветка. Устройство обладает такими функциями, как затемнение, статические цвета, диммер, стробоскоп и полная регулировка частоты вспышек. Управление DMX, а также встроенные автоматические программы и программы звуковой активации облегчают кастомизацию. LED Shadow™ оптимально помещается в сумку CHS-40 VIP Gear Bag.

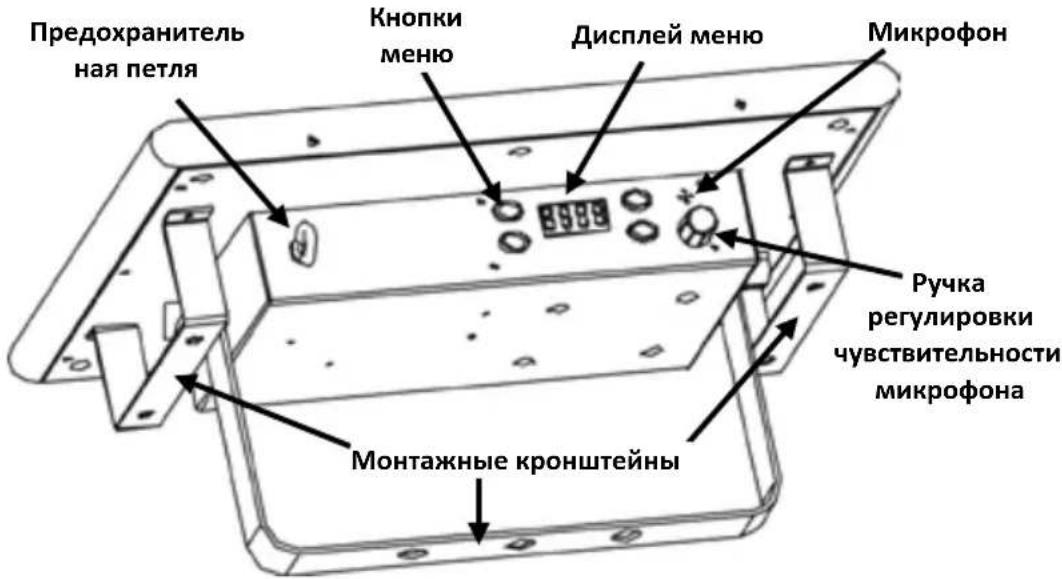

Chauvet LED Shadow - Начало работы Описание устройства - 1

text_image Предохранитель ная петля Кнопки меню Дисплей меню Микрофон Ручка регулировки чувствительности микрофона Монтажные кронштейны

Обзор устройства

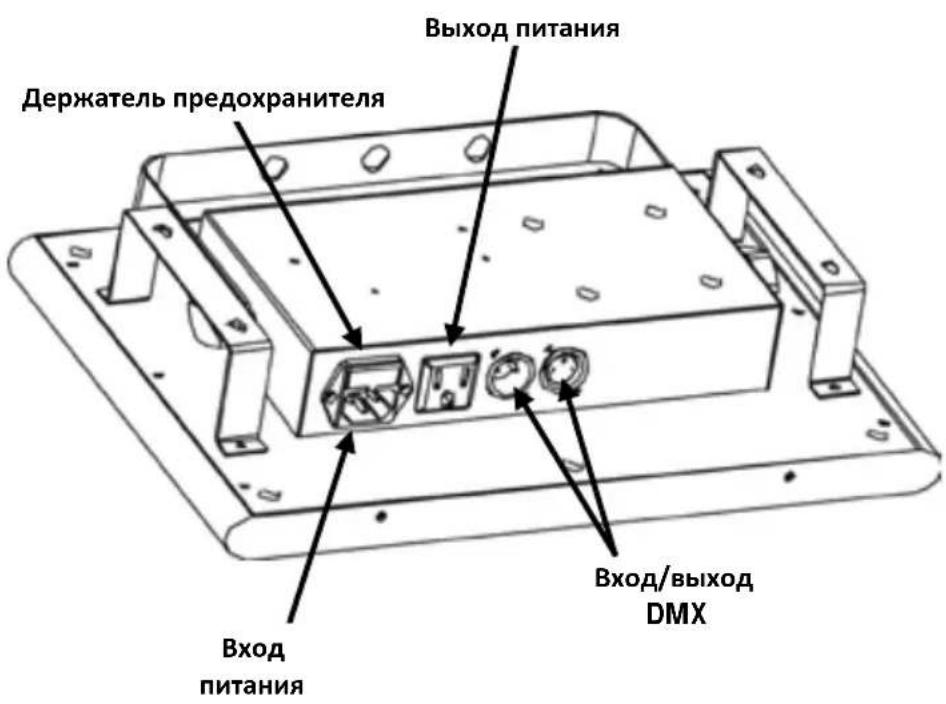

Chauvet LED Shadow - Начало работы Описание устройства - 2

text_image Держатель предохранителя Выход питания Вход/выход DMX Вход питания

Питание переменного тока

Это устройство имеет функцию автоматического выбора диапазона электропитания и может работать со входным напряжением в диапазоне 100-240 В пер. т, 50/60 Гц.

Chauvet LED Shadow - Питание переменного тока - 1

Во избежание ненужного износа и для продления срока службы неиспользуемое устройство следует полностью отключить с помощью выключателя или путем извлечения вилки из розетки.

Подключение питания

Информацию о максимальном количестве устройств LED Shadow™, которые можно подключить при соответствующем напряжении, см. Руководстве пользователя или на стикере на устройстве.

Замена предохранителя

  1. Отключите устройство от питания.
  2. Вставьте кончик отверт ки с плоской головкой в отверстие держателя предохранителя.
  3. Извлеките предохранительный колпачок из корпуса.
  4. Извлеките перегоревший предохранитель из зажима спереди предохранительного колпачка и замените его на предохранитель того же типа и номинала.
  5. Повторно вставьте держатель предохранителя и снова подключите питание.

Монтаж

Перед монтажом этого устройства прочитайте Замечания по безопасности. Убедитесь, что монтажный зажим может удерживать массу устройства. Для получения информации о линейке монтажных зажимов Chauvet перейдите по ссылке www.chauvetlighting.com/cables-clamps-main.html. Кроме того, имеется два монтажных кронштейна с каплеобразными отверстиями для настенного монтажа заподлицо.

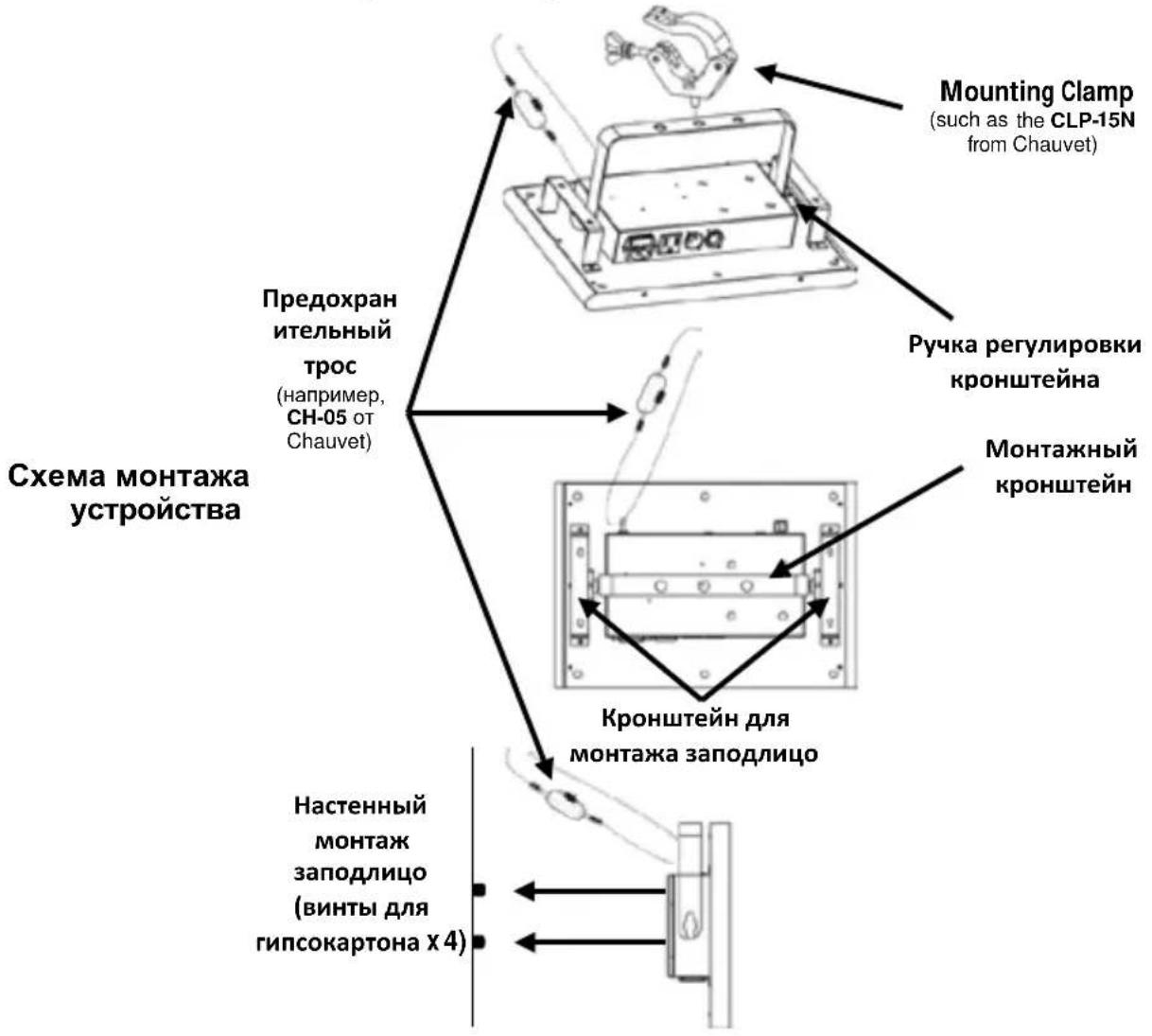

Chauvet LED Shadow - Монтаж - 1
Описание панели управленияКнопкаФункция
Выбор режима работы или выход из текущей опции меню
Перемещение по списку меню вверх по списку меню или увеличение числового значения при работе
Перемещение по списку меню вверх по списку меню или уменьшение числового значения при работе
Активация опции меню или выбранного значения

Связь по DMX

Устройство LED Shadow™ может работать с контроллером DMX при подключении с помощью последовательных соединений DMX . Инструкции по подключению и настройке этого устройства в режиме DMX приведены в Руководстве пользователя. Если вы не знакомы DMX, загрузите вводное руководство DMX Primer на сайте www.chauvetlighting.com.

Начальный адрес

Для обеспечения полного доступа ко всем каналам в каждом из режимов DMX максимальный рекомендуемый адрес DMX – 510.

Подключение Master/ Slave

Устройство LED Shadow™ использует соединение передачи данных DMX для режима Master/Slave. Инструкции по подключению и конфигурированию этого устройства в режиме Master/Slave приведены в Руководстве пользователя.

Инфракрасный пульт дистанционного управления

Устройство LED Shadow™ полностью совместимо с инфракрасным пультом дистанционного управления (IRC-6) от Chauvet. Для получения дополнительной информации об IRC-6 или загрузки инструкций посетите сайт www.chauvetlighting.com.

Настройки меню

Главный уровеньУровни программированияОписание
Aut(автоматический)Aut0S. 01–100Автоматические программы и скорость
Aut1
Aut2
Aut3
Aut4
Aut5
Sou(звуковая активация)SoudЗвуковая активация
CoL CoLoL.000–255(ультра-фиолетовый)Диммера
S. 0–8Скорость вспышки стробоскоп
Addrd001–5103-канальный режим DMX
SLASLAVРежим подчиненного устройства
SYSLEdSonСветодиоды вкл
oFFСветодиоды выкл
tESTТестирование всех светодиодов
rESTСброс ПО

Значения DMX

3-CHКаналФункцияЗначениеПроцент/уставка
1 Режим000Нет действия
001 Ъ 039Режим диммера
040 Ъ 079Авторежим 1
080 Ъ 119Авторежим 2
120 Ъ 159Авторежим 3
160 Ъ 199Авторежим 4
200 Ъ 239Авторежим 5
240 Ъ 255Звуковой режим
2Скорость вспышки стробоскоп (К. 1 001–039)000 Ъ 009Нет стробоскоп
010 Ъ 255Скорость вспышки стробоскоп 0–100%
Скорость в автоматическом режиме (К. 1 040–239)000 Ъ 255Скорость в автоматическом режиме (низкая-высокая)
Нет действия (К. 1 240–255)000 Ъ 255Нет действия
3Интенсивность000 Ъ 255100%–0
