LED Followspot 75ST - Лампа Chauvet - Бесплатное руководство пользователя

Тип продукта	Портативный светодиодный прожектор (followspot)
Бренд	Chauvet
Модель	LED Followspot 75ST
Категория	Лампа
Питание	120 В переменного тока или 230 В переменного тока, 50/60 Гц (переключаемый)
Предохранитель	Замена предохранителем того же типа и номинала
Источник света	Светодиодный
Диммер	Плавный, 0–100 %
Стробоскоп	Электронный, быстрый (медленный до быстрого через DMX)
DMX	Да, 3 канала (диммер, цвет, стробоскоп)
Режимы работы	Ручной, DMX, Мастер/Ведомый
Гобо-держатель	Да (встроенный)
Желатиновый держатель	Да
Ирис	Регулируемый
Фокусировочная линза	Регулируемая
Подвесная вилка	Да, с регулировочным колесиком
Страховочный трос	Рекомендуется для монтажа на высоте
Степень защиты	IP20 (только для помещений)
Максимальная температура окружающей среды	40 °C (104 °F)
Обслуживание	Отключать перед очисткой; заменять предохранитель при необходимости
Ремонтопригодность	Нет ремонтируемых пользователем компонентов; не вскрывать
В комплекте аксессуары	Тренога, кабель питания, гарантийный талон, справочное руководство

Часто задаваемые вопросы - LED Followspot 75ST Chauvet

Как подключить LED Followspot 75ST ?

Подключите устройство к защищенной и заземленной цепи. Убедитесь, что напряжение в розетке соответствует указанному на этикетке диапазону (120 В переменного тока или 230 В переменного тока). Не используйте диммер или реостат.

Можно ли использовать этот прожектор на улице?

Нет, LED Followspot 75ST предназначен для использования только в помещении (IP20). Не подвергайте его воздействию дождя или влаги во избежание возгорания или поражения электрическим током.

Как заменить предохранитель?

Сначала отключите устройство. С помощью плоской отвертки извлеките держатель предохранителя. Удалите старый предохранитель и замените его на предохранитель того же типа и номинала. Вставьте держатель обратно и подключите.

Как чистить устройство?

Всегда отключайте устройство перед очисткой. Используйте мягкую сухую ткань. Не блокируйте вентиляционные щели и избегайте абразивных средств.

Какие режимы DMX доступны?

Прожектор использует режим DMX с 3 каналами: канал 1 (диммер 0–100 %), канал 2 (цвет: белый, темно-синий, желтый, фиолетовый, зеленый, красный, светло-синий, оранжевый), канал 3 (стробоскоп: открытый, медленный до быстрого, открытый).

Как настроить ирис?

Используйте регулировочное колесико ириса, расположенное на панели управления. Это позволяет контролировать размер светового луча.

Можно ли использовать внешний диммер с этим прожектором?

Нет, никогда не подключайте это устройство к диммеру или реостату. Подключайте его только к защищенной и заземленной цепи.

Как установить устройство на высоте?

Используйте подвесную вилку и подходящий страховочный трос (например, Chauvet CH-05). Убедитесь, что опора выдерживает вес и устройство надежно закреплено. Устанавливайте в хорошо проветриваемом месте, на расстоянии не менее 50 см от соседних поверхностей.

Что делать в случае неисправности?

Немедленно выключите устройство и отключите его от сети. Не пытайтесь открыть его. Свяжитесь с поставщиком или службой поддержки Chauvet. Ознакомьтесь с приложенной гарантией.

Какие аксессуары входят в комплект LED Followspot 75ST?

В упаковке: прожектор, тренога, кабель питания, гарантийный талон и справочное руководство.

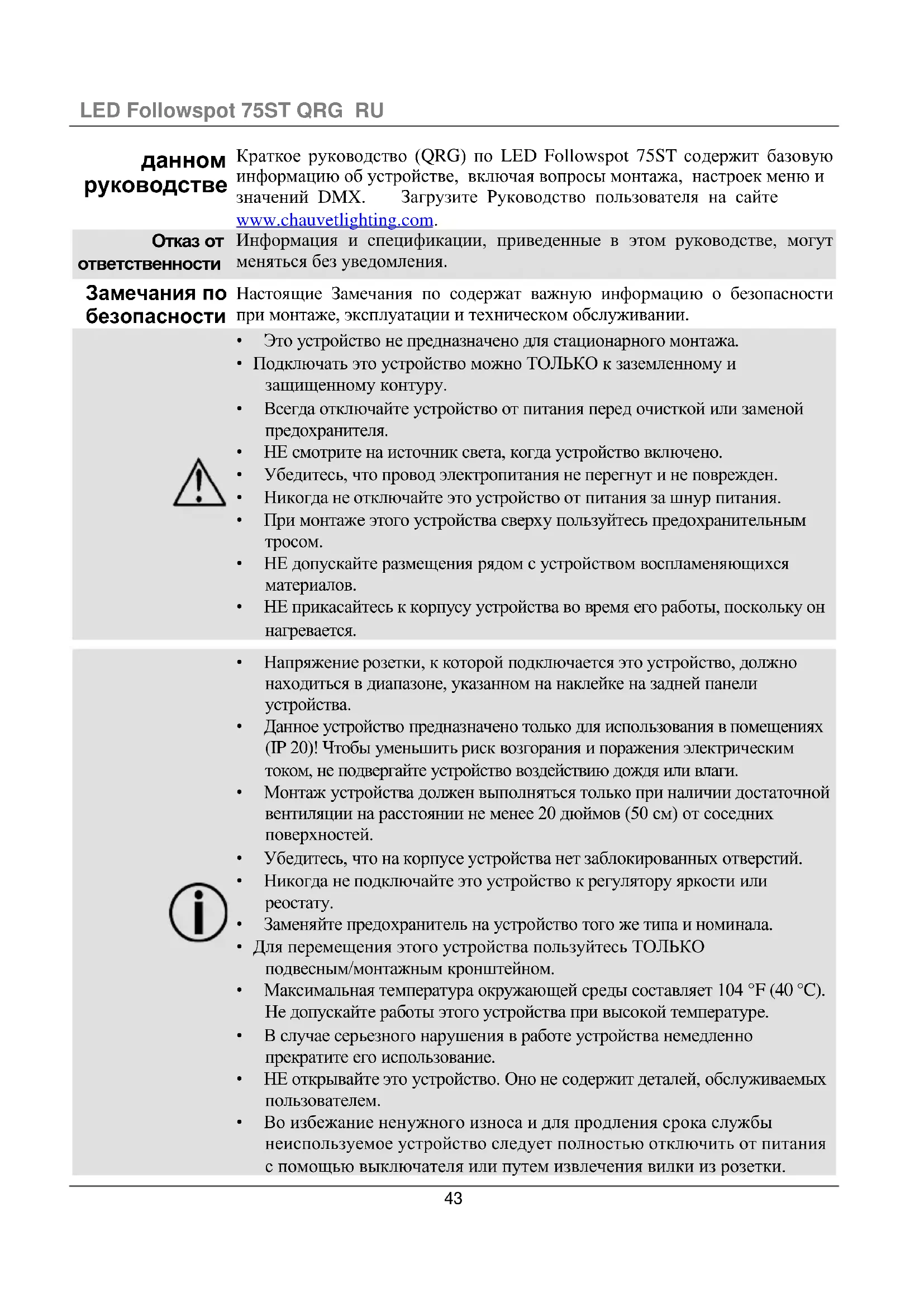

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ LED Followspot 75ST Chauvet

Краткое руководство (QRG) по LED Followspot 75ST содержит базовую информацию об устройстве, включая вопросы монтажа, настроек меню и значений DMX. Загрузите Руководство пользователя на сайте www.chauvetlighting.com.

Отказ от ответственности

Информация и спецификации, приведенные в этом руководстве, могут меняться без уведомления.

Замечания по безопасности

Настоящие Замечания по содержат важную информацию о безопасности при монтаже, эксплуатации и техническом обслуживании.

• Это устройство не предназначено для стационарного монтажа.
• Подключать это устройство можно ТОЛЬКО к заземленному и защищенному контуру.
• Всегда отключайте устройство от питания перед очисткой или заменой предохранителя.
  • НЕ смотрите на источник света, когда устройство включено.
  • Убедитесь, что провод электропитания не перегнут и не поврежден.
• Никогда не отключайте это устройство от питания за шнур питания.
• При монтаже этого устройства сверху пользуйтесь предохранительным тросом.
• НЕ допускайте размещения рядом с устройством воспламеняющихся материалов.
• НЕ прикасайтесь к корпусу устройства во время его работы, поскольку он нагревается.

• Напряжение розетки, к которой подключается это устройство, должно находиться в диапазоне, указанном на наклейке на задней панели устройства.
• Данное устройство предназначено только для использования в помещениях (IP 20)! Чтобы уменьшить риск возгорания и поражения электрическим током, не подвергайте устройство воздействию дождя или влаги.
• Монтаж устройства должен выполняться только при наличии достаточной вентиляции на расстоянии не менее 20 дюймов (50 см) от соседних поверхностей.
  • Убедитесь, что на корпусе устройства нет заблокированных отверстий.
• Никогда не подключайте это устройство к регулятору яркости или реостату.
• Заменяйте предохранитель на устройство того же типа и номинала.
• Для перемещения этого устройства пользуйтесь ТОЛЬКО подвесным/монтажным кронштейном.
• Максимальная температура окружающей среды составляет 104 °F (40 °C). Не допускайте работы этого устройства при высокой температуре.
• В случае серьезного нарушения в работе устройства немедленно прекратите его использование.
• НЕ открывайте это устройство. Оно не содержит деталей, обслуживаемых пользователем.
• Во избежание ненужного износа и для продления срока службы неиспользуемое устройство следует полностью отключить от питания с помощью выключателя или путем извлечения вилки из розетки.

Контакт

За пределами США, Великобритании, Ирландии и Мексика по вопросам поддержки или возврата устройства обращайтесь к своему дистрибьютору. Контактная информация приведена на сайте www.chauvetlighting.com.

Комплект поставки

• LED Followspot 75ST
- Шнур питания
• штатив

• Гарантийная карта
- Краткое руководство

Начало работы

Распакуйте устройство LED Followspot 75ST и проверьте исправное состояние всех полученных деталей. Если коробка или ее содержимое имеют признаки повреждения, немедленно сообщите об этом не Chauvet, а перевозчику.

Описание

LED Followspot 75ST – это портативное светодиодное устройство с DMX или ручным управлением для широкого спектра применений. Максимально плавная регулировка яркости и чрезвычайно высокая скорость электронного стробоскопического эффекта позволяют создавать фантастические лучи света для любого представления. Проецирование ярких рисунков на поверхность с помощью отдельного слота гобо.

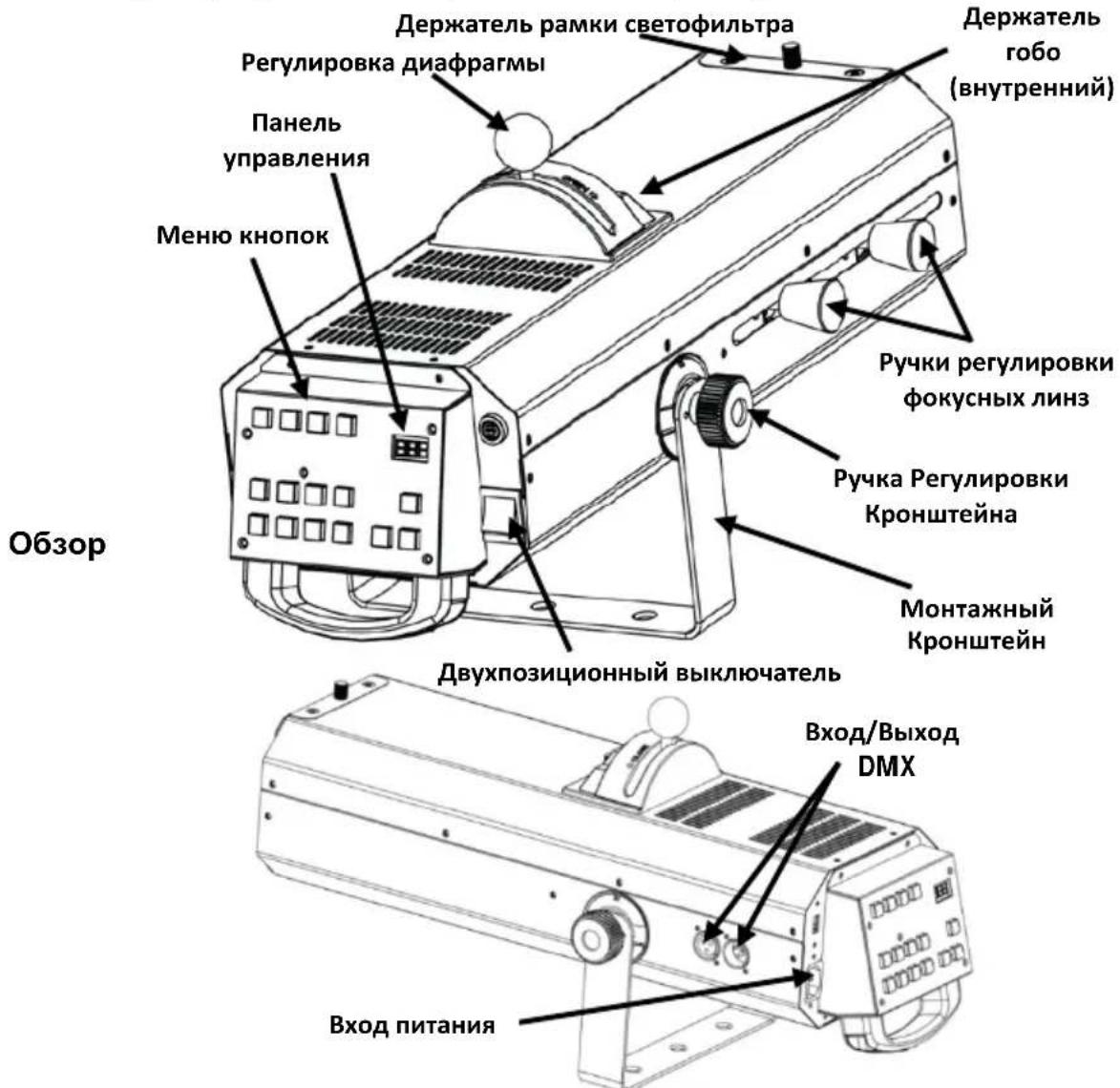

Держатель рамки светофильтра Регулировка диафрагмы Панель управления Меню кнопок Держатель гобо (внутренний) Ручки регулировки фокусных линз Ручка Регулировки Кронштейна Монтажный Кронштейн Двухпозиционный выключатель Вход/Выход DMX Вход питания Обзор

Питание переменного

Это устройство имеет конкретное напряжение питания может работать со входным напряжением 120 В пер. т или 230 В пер. т, 50/60 Гц.

Toka

Во избежание ненужного износа и для продления срока службы неиспользуемое устройство следует полностью отключить от питания с помощью выключателя или путем извлечения вилки из розетки.

Замена предохранителей

1. Отключите устройство от питания.
2. С помощью отвертки с плоской головкой ослабьте держатель предохранителя и извлеките его.
3. Извлеките перегоревший предохранитель из зажима и замените его на предохранитель того же типа и номинала.
4. Повторно вставьте держатель предохранителя и снова подключите питание.

Монтаж

Перед монтажом этого устройства прочитайте Замечания по безопасности и обратитесь к руководству пользователя.

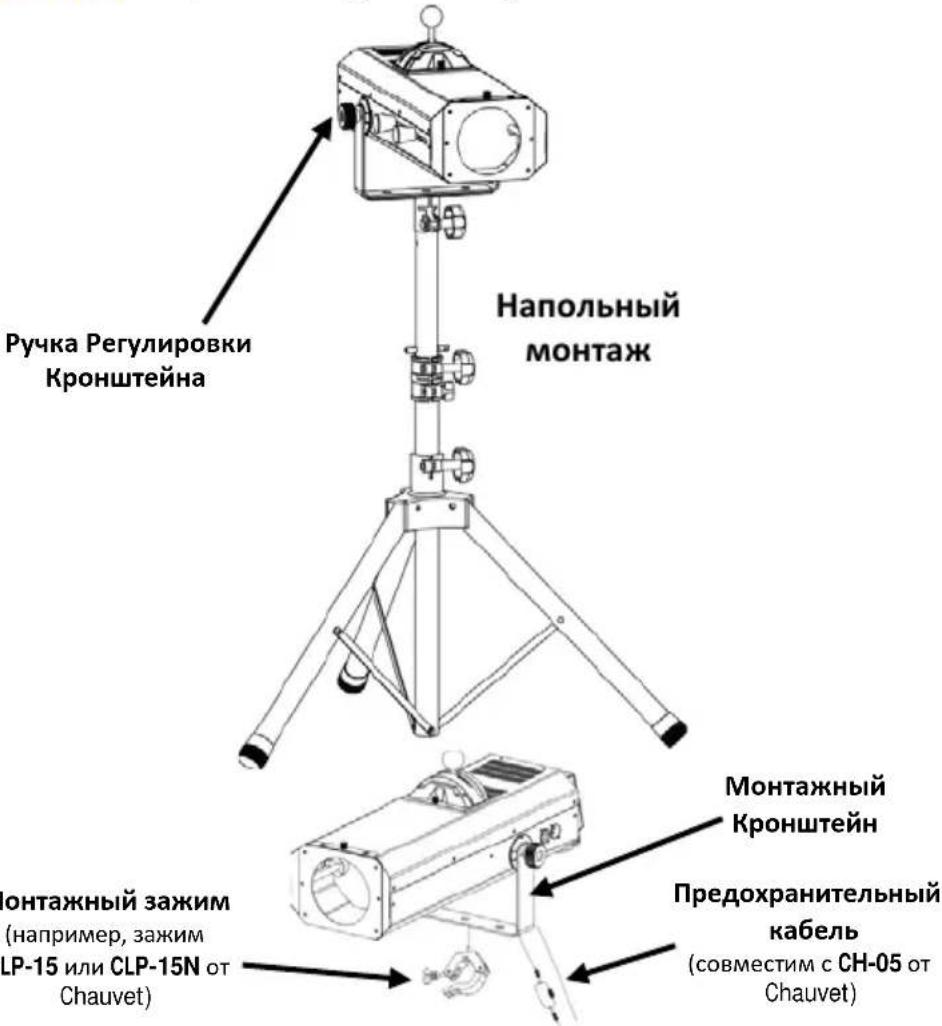

Схема монтажа

Ручка Регулировки Кронштейна Напольный монтаж монтажный зажим (например, зажим LP-15 или CLP-15N от Chauvet) Монтажный Кронштейн Предохранительный кабель (совместим с CH-05 от Chauvet)

Попеременный монтаж ферм

Попеременный монтаж ферм рекомендуется только для статических установок. При попеременном монтаже ферм постоянно проверяйте и закрепляйте монтажные точки, особенно при перемещении светодиодного прожектора 75ST.

Программиро Информацию о программировании этого устройства см. в руководств вание пользователя устройства.

Описание панели управления	Кнопка	Функция
		Включение и выключение питания
		Открытие диммера на макс.100%(удерживать для увеличения процентного значения)
		Закрытие диммера до мин.0 (удерживать для уменьшения процентного значения)
		Включение светодиода (настройка по умолчанию)
		Выключение светодиода
		Проецирование лучей оранжевого цвета
		Проецирование лучей цианового цвета
		Проецирование лучей красного цвета
		Проецирование лучей зеленого цвета
		Проецирование лучей маджентового цвета
		Проецирование лучей желтого цвета
		Проецирование лучей голубого цвета
		Проецирование лучей белого цвета
		Выбор ручного режима или DMX
		В режиме DMX – перемещение по номерах каналов вверх
		В режиме DMX – перемещение по номерах каналов вниз

Настройки Меню

Главный Уровень	Уровни Программирования		Название
Ручной режим	NAn		Выбор ручного режима
DMX-адрес	001	001–512	Настройка начального адреса DMX

Связь по DMX

Устройство LED Followspot 75ST может работать с контроллером DMX при подключении с помощью последовательных соединений DMX. Инструкции по подключению и конфигурированию этого устройства в режиме DMX приведены в Руководстве пользователя. Если вы не знакомы с DMX, загрузите вводное руководство DMX Primer на сайте www.chauvetlighting.com.

Начальный Для обеспечения полного доступа ко всем каналам в каждом из адрес режимов DMX максимальный рекомендуемый адрес DMX – 510.

Подключение Master/Slave

Устройство LED Followspot 75ST использует соединение передачи данных DMX для режима Master/Slave. Инструкции по подключению и конфигурированию этого устройства в режиме Master/Slave приведены в Руководстве пользователя.

Значения DMX

3-CH	Канал	Функция	Значение	Процент/уставка
	1	Диммер	000 Ü 255	0–100%
	2 Цвет		000 Ü 031	Белый
			032 Ü 063	темно-синий
			064 Ü 095	Желтый
			096 Ü 127	фиолетовый
			128 Ü 159	Зеленый
			160 Ü 191	Красный
			192 Ü 223	Светло-голубой
			224 Ü 255	Оранжевый
	3 Стробоскоп		000 Ü 003	нет функции
			004 Ü 007	открытый
			008 Ü 215	Стробоскоп, медленного к быстрому
			216 Ü 255	открытый
