Tipo de producto	Proyector LED portátil (followspot)
Marca	Chauvet
Modelo	LED Followspot 75ST
Categoría	Lámpara
Alimentación	120 VAC o 230 VAC, 50/60 Hz (conmutable)
Fusible	Reemplazar con fusible del mismo tipo y amperaje
Fuente de luz	LED
Dimmer	Fluido, 0–100 %
Estroboscopio	Electrónico, rápido (lento a rápido vía DMX)
DMX	Sí, 3 canales (dimmer, color, estroboscopio)
Modos de funcionamiento	Manual, DMX, Maestro/Esclavo
Portagobo	Sí (interno)
Portagelatina	Sí
Iris	Ajustable
Lente de enfoque	Ajustable
Lira de suspensión	Sí, con rueda de ajuste
Cable de seguridad	Recomendado para montaje en altura
Índice de protección	IP20 (solo interior)
Temperatura ambiente máxima	40 °C (104 °F)
Mantenimiento	Desconectar antes de la limpieza; reemplazar el fusible si es necesario
Reparabilidad	Ningún componente reparable por el usuario; no abrir
Accesorios incluidos	Trípode, cable de alimentación, tarjeta de garantía, manual de referencia

Preguntas frecuentes - LED Followspot 75ST Chauvet

¿Cómo conectar el LED Followspot 75ST?

Conecte el aparato a un circuito protegido y conectado a tierra. Asegúrese de que el voltaje del tomacorriente coincida con el rango indicado en la etiqueta (120 VAC o 230 VAC). No use un dimmer o reóstato.

¿Puedo usar este proyector en exteriores?

No, el LED Followspot 75ST está diseñado para uso en interiores solamente (IP20). No lo exponga a la lluvia o la humedad para evitar riesgos de incendio o descarga eléctrica.

¿Cómo reemplazar el fusible?

Desconecte primero el aparato. Con un destornillador de cabeza plana, extraiga el portafusibles. Retire el fusible antiguo y reemplácelo por un fusible del mismo tipo y amperaje. Vuelva a insertar el portafusibles y reconecte.

¿Cómo limpiar el aparato?

Desconecte siempre el aparato antes de la limpieza. Use un paño suave y seco. No obstruya las ranuras de ventilación y evite productos abrasivos.

¿Cuáles son los modos DMX disponibles?

El proyector usa un modo DMX de 3 canales: canal 1 (dimmer 0-100 %), canal 2 (color: blanco, azul oscuro, amarillo, violeta, verde, rojo, azul claro, naranja), canal 3 (estroboscopio: abierto, estroboscopio lento a rápido, abierto).

¿Cómo ajustar el iris?

Use la rueda de ajuste del iris ubicada en el panel de control. Esto permite controlar el tamaño del haz de luz.

¿Puedo usar un dimmer externo con este proyector?

No, nunca conecte este aparato a un dimmer o reóstato. Conéctelo solo a un circuito protegido y conectado a tierra.

¿Cómo montar el aparato en altura?

Use la lira de suspensión y un cable de seguridad adecuado (ej. Chauvet CH-05). Asegúrese de que el soporte pueda soportar el peso y que el aparato esté firmemente fijado. Monte en un lugar bien ventilado, al menos a 50 cm de las superficies adyacentes.

¿Qué hacer en caso de mal funcionamiento?

Detenga inmediatamente el aparato y desconéctelo. No intente abrirlo. Contacte a su proveedor o al servicio de asistencia de Chauvet. Consulte la garantía proporcionada.

¿Qué accesorios se incluyen con el LED Followspot 75ST?

El paquete contiene: el proyector, un trípode, un cable de alimentación, una tarjeta de garantía y un manual de referencia.

MANUAL DE USUARIO LED Followspot 75ST Chauvet

La Guía de Referencia Rápida (GRR) del LED Followspot 75ST contiene información básica sobre el producto, como montaje, opciones de menú y valores DMX. Descargue el Manual de Usuario de www.chauvetlighting.com para información más detallada.

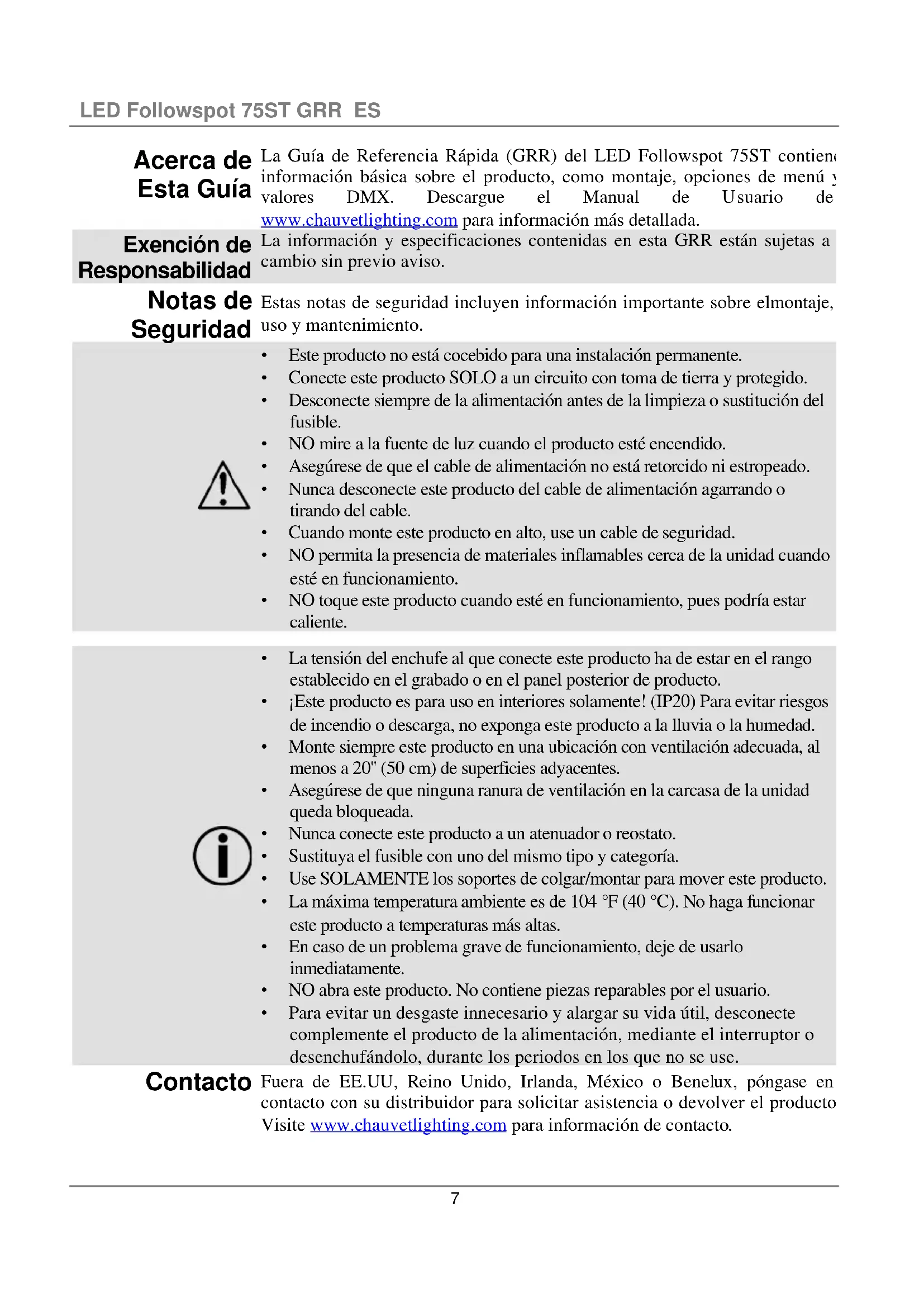

Exención de Responsabilidad

La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.

Notas de Seguridad

Estas notas de seguridad incluyen información importante sobre elmontaje, uso y mantenimiento.

• Este producto no está cocebido para una instalación permanente.
• Conecte este producto SOLO a un circuito con toma de tierra y protegido.
• Desconecte siempre de la alimentación antes de la limpieza o sustitución del fusible.
  • NO mire a la fuente de luz cuando el producto esté encendido.
• Asegúrese de que el cable de alimentación no está retorcido ni estropeado.
• Nunca desconecte este producto del cable de alimentación agarrando o tirando del cable.
• Cuando monte este producto en alto, use un cable de seguridad.
• NO permita la presencia de materiales inflamables cerca de la unidad cuando esté en funcionamiento.
• NO toque este producto cuando esté en funcionamiento, pues podría estar caliente.

• La tensión del enchufe al que conecte este producto ha de estar en el rango establecido en el grabado o en el panel posterior de producto.
• ¡Este producto es para uso en interiores solamente! (IP20) Para evitar riesgos de incendio o descarga, no exponga este producto a la lluvia o la humedad.
• Monte siempre este producto en una ubicación con ventilación adecuada, al menos a 20" (50 cm) de superficies adyacentes.
• Asegúrese de que ninguna ranura de ventilación en la carcasa de la unidad queda bloqueada.
• Nunca conecte este producto a un atenuador o reostato.
• Sustituya el fusible con uno del mismo tipo y categoría.
  • Use SOLAMENTE los soportes de colgar/montar para mover este producto.
• La máxima temperatura ambiente es de 104 °F (40 °C). No haga funcionar este producto a temperaturas más altas.
• En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.
  • NO abra este producto. No contiene piezas reparables por el usuario.
• Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.

Contacto

Fuera de EE.UU, Reino Unido, Irlanda, México o Benelux, póngase en contacto con su distribuidor para solicitar asistencia o devolver el producto Visite www.chauvetlighting.com para información de contacto.

Qué va Incluido

- Tarjeta de garantía

- Cable de Alimentación

• Guía de Referencia Rápida

- Trípode

Para Empezar

Desembale su LED Followspot 75ST y asegúrese de que ha recibido todas las partes en buen estado. Si la caja o los componentes parecen dañados notifíqueselo al transportista inmediatamente, no a Chauvet.

Descripción

El LED Followspot 75ST es un dispositivo LED portátil que ofrece controles manuales o DMX para adaptarse a una variedad de necesidades. La atenuación LED súper-suave y su estroboscopio electrónico extremadamente rápido lo convierten en un haz de luz fantástico para cualquier espectáculo. Proyecte nítidos patrones en cualquier superficie usando la ranura para un solo gobo.

Vista General

Panel de Control Menú de botón Ajuste del iris Soporte para el marco de gel Soporte del gobo (interno) Mandos de ajuste de la lente del foco Mandos de Ajuste del Soporte Soporte de Montaje Interruptor On/ Off Entrada/ Salida DMX Entrada Alimentación

Corriente Alterna

Este producto tiene una fuente de alimentación conmutable que puede funciona con un rango de tensión de entrada de 120 VCA o 230 VCA, 50/60 Hz.

Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.

Sustitución del Fusible

1. Desconecte el producto de la alimentación.
2. Con ayuda de un destornillador de cabeza plana, afloje el portafusibles y extráigalo directamente.
3. Quite el fusible fundido del portafusibles y sustituya el fusible con otro del mismo tipo y categoría.
4. Vuelva a insertar el portafusibles y conecte de nuevo la alimentación.
   Antes de montar este producto, lea las Notas de Seguridad y consulte el Manual del Usuario.

Montaje

Mando de Ajuste del Soporte Soporte para Superficie

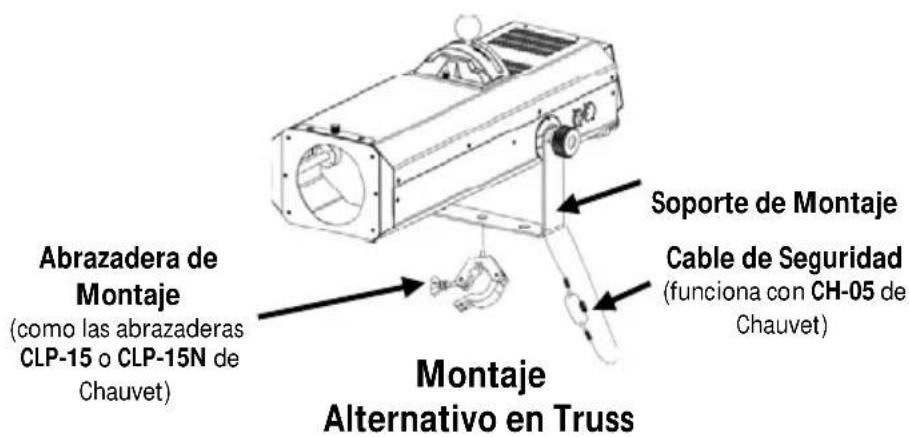

Diagrama de Montaje

Abrazadera de Montaje (como las abrazaderas CLP-15 o CLP-15N de Chauvet) Soporte de Montaje Cable de Seguridad (funciona con CH-05 de Chauvet) Montaje Alternativo en Truss

El montaje alternativo en truss se recomienda solamente para una instalación estática. Mientras use el montaje en truss, asegúrese de comprobar y asegurar continuamente los puntos de aparejamiento, especialmente si recoloca el LED Followspot 75ST.

Programación Para detalles sobre cómo se programa este producto, por favor consulte e Manual de Usuario del product.

Descripción del Panel de Control	Botón	Función
		Enciende o apaga
		Abre el atenuador a un máximo del 100% (mantener pulsado para aumentar el porcentaje)
		Cierra el atenuador a un mínimo del 0 (mantener pulsado para bajar el porcentaje)
		Enciende el LED (configuración por defecto)
		Apaga el LED
		Proyecta color naranja
		Proyecta color cian
		Proyecta color rojo
		Proyecta color verde
		Proyecta color magenta
		Proyecta color amarillo
		Proyecta color azul
		Proyecta luz blanca
		Selecciona el Modo Manual o DMX
		En Modo DMX, mueve el canal hacia arriba
		En Modo DMX, mueve el canal hacia abajo

Opciones de Menú

Nivel Principal	Niveles de Programación		Descripción
Modo Manual	NAn		Selecciona el modo Manual
Dirección DMX	001	001–512	Configura la dirección inicial DMX

Enlace DMX

El LED Followspot 75ST puede funcionar con un controlador DMX cuando se enlaza por conexiones serie DMX. Las instrucciones para conectar y configurar este producto para funcionamiento DMX están en el Manual de Usuario. Si no está familiarizado con DMX, descargue el Manual DMX de www.chauvetlighting.com.

Dirección de Inicio

Para asegurarse acceso total a todos los canales en cada modo DMX, la dirección DMX más recomendable es 510.

Conexión Maestro/Esclavo

El LED Followspot 75ST usa la conexión de datos DMX para su modo Maestro/Esclavo. Las instrucciones para conectar y configurar este producto para funcionamiento Maestro/Esclavo están en el Manual de Usuario.

Valores DMX

3-C	Canal	Función	Valor	Porcentaje/Configuración
	1	Atenuador	000 Ü 255	0–100%
	2 Color		000 Ü 031	Blanco
			032 Ü 063	Azul oscuro
			064 Ü 095	Amarillo
			096 Ü 127	Morado
			128 Ü 159	Verde
			160 Ü 191	Rojo
			192 Ü 223	Azul claro
			224 Ü 255	Naranja
	3 Estroboscopio		000 Ü 003	Sin función
			004 Ü 007	Abierto
			008 Ü 215	Estroboscopio, lento a rápido
			216 Ü 255	Abierto
