LED Followspot 75ST - Lampada Chauvet - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Proiettore LED portatile (followspot)
Marca	Chauvet
Modello	LED Followspot 75ST
Categoria	Lampada
Alimentazione	120 VAC o 230 VAC, 50/60 Hz (commutabile)
Fusibile	Sostituire con fusibile dello stesso tipo e amperaggio
Sorgente luminosa	LED
Dimmer	Fluido, 0–100%
Stroboscopio	Elettronico, veloce (lento a veloce tramite DMX)
DMX	Sì, 3 canali (dimmer, colore, stroboscopio)
Modalità operative	Manuale, DMX, Master/Slave
Portagobo	Sì (interno)
Portagelatina	Sì
Iride	Regolabile
Lente di messa a fuoco	Regolabile
Forcella di sospensione	Sì, con manopola di regolazione
Cavo di sicurezza	Consigliato per montaggio in altezza
Grado di protezione	IP20 (solo per interni)
Temperatura ambiente max	40 °C (104 °F)
Manutenzione	Scollegare prima della pulizia; sostituire il fusibile se necessario
Riparabilità	Nessun componente riparabile dall'utente; non aprire
Accessori inclusi	Treppiede, cavo di alimentazione, scheda di garanzia, manuale di riferimento

Domande frequenti - LED Followspot 75ST Chauvet

Come collegare il LED Followspot 75ST?

Collegare l'apparecchio a un circuito protetto e collegato a terra. Assicurarsi che la tensione della presa corrisponda all'intervallo indicato sull'etichetta (120 VAC o 230 VAC). Non utilizzare dimmer o reostato.

Posso usare questo proiettore all'aperto?

No, il LED Followspot 75ST è progettato per uso solo in interni (IP20). Non esporlo a pioggia o umidità per evitare rischi di incendio o scossa elettrica.

Come sostituire il fusibile?

Scollegare prima l'apparecchio. Utilizzando un cacciavite a testa piatta, rimuovere il portafusibile. Estrarre il fusibile obsoleto e sostituirlo con un fusibile dello stesso tipo e amperaggio. Reinserire il portafusibile e ricollegare.

Come pulire l'apparecchio?

Scollegare sempre l'apparecchio prima della pulizia. Utilizzare un panno morbido e asciutto. Non ostruire le fessure di ventilazione ed evitare prodotti abrasivi.

Quali sono le modalità DMX disponibili?

Il proiettore utilizza una modalità DMX a 3 canali: canale 1 (dimmer 0-100%), canale 2 (colore: bianco, blu scuro, giallo, viola, verde, rosso, azzurro, arancione), canale 3 (stroboscopio: aperto, stroboscopio lento a veloce, aperto).

Come regolare l'iride?

Utilizzare la manopola di regolazione dell'iride situata sul pannello di controllo. Ciò consente di controllare la dimensione del fascio luminoso.

Posso usare un dimmer esterno con questo proiettore?

No, non collegare mai questo apparecchio a un dimmer o a un reostato. Collegarlo solo a un circuito protetto e collegato a terra.

Come montare l'apparecchio in altezza?

Utilizzare la forcella di sospensione e un cavo di sicurezza adatto (es. Chauvet CH-05). Assicurarsi che il supporto possa sostenere il peso e che l'apparecchio sia fissato saldamente. Montare in un luogo ben ventilato, ad almeno 50 cm dalle superfici adiacenti.

Cosa fare in caso di malfunzionamento?

Spegnere immediatamente l'apparecchio e scollegarlo. Non tentare di aprirlo. Contattare il proprio fornitore o il servizio di assistenza Chauvet. Consultare la garanzia fornita.

Quali accessori sono inclusi con il LED Followspot 75ST?

La confezione contiene: il proiettore, un treppiede, un cavo di alimentazione, una scheda di garanzia e un manuale di riferimento.

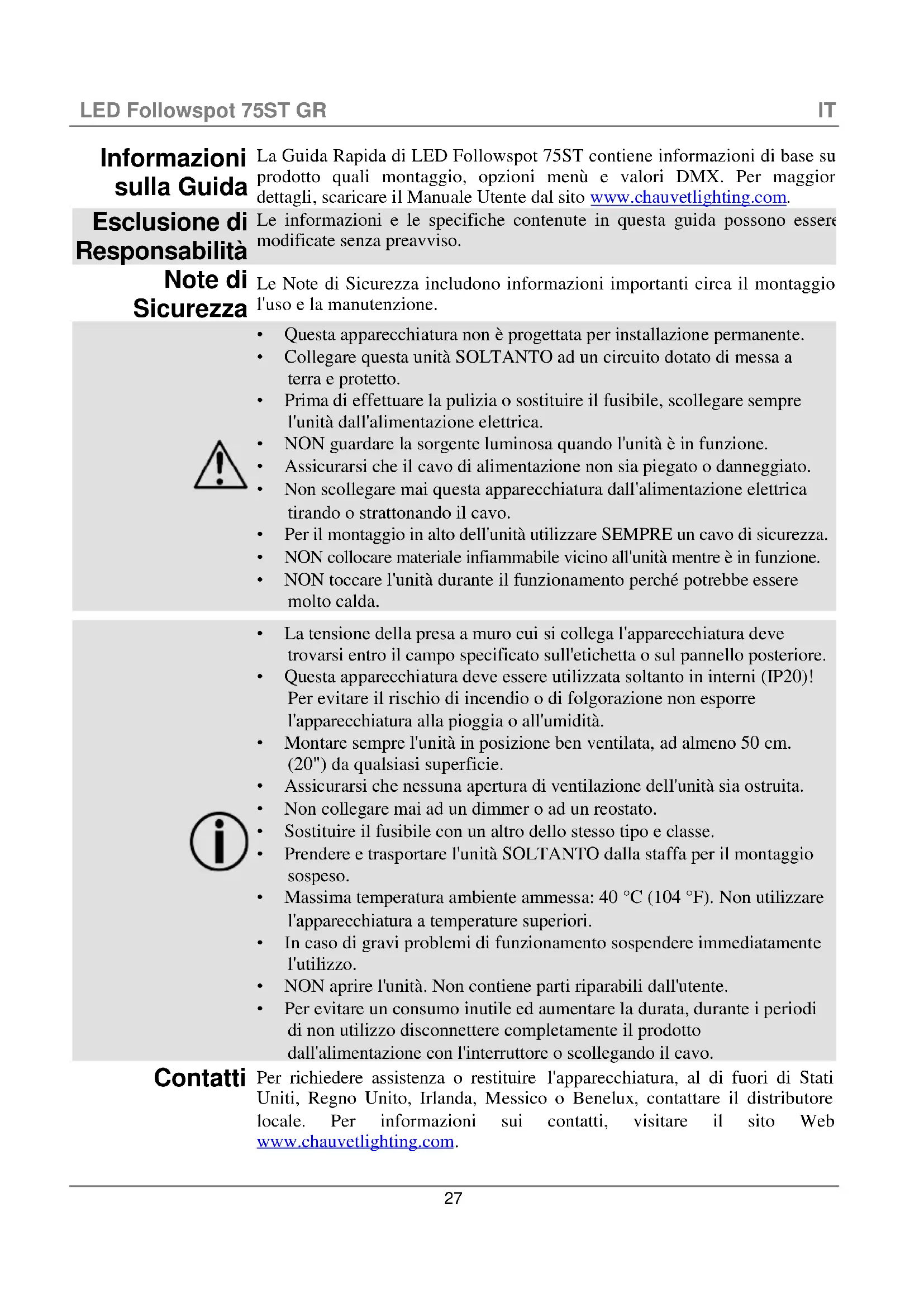

MANUALE UTENTE LED Followspot 75ST Chauvet

Informazioni sulla Guida

La Guida Rapida di LED Followspot 75ST contiene informazioni di base su prodotto quali montaggio, opzioni menù e valori DMX. Per maggior dettagli, scaricare il Manuale Utente dal sito www.chauvetlighting.com.

Esclusione di Responsabilità

Le informazioni e le specifiche contenute in questa guida possono essere modificate senza preavviso.

Note di Sicurezza

Le Note di Sicurezza includono informazioni importanti circa il montaggio l'uso e la manutenzione.

• Questa apparecchiatura non è progettata per installazione permanente.
• Collegare questa unità SOLTANTO ad un circuito dotato di messa a terra e protetto.
• Prima di effettuare la pulizia o sostituire il fusibile, scollegare sempre l'unità dall'alimentazione elettrica.
  • NON guardare la sorgente luminosa quando l'unità è in funzione.
  • Assicurarsi che il cavo di alimentazione non sia piegato o danneggiato.
• Non scollegare mai questa apparecchiatura dall'alimentazione elettrica tirando o strattonando il cavo.
  • Per il montaggio in alto dell'unità utilizzare SEMPRE un cavo di sicurezza.
  • NON collocare materiale infiammabile vicino all'unità mentre è in funzione.
• NON toccare l'unità durante il funzionamento perché potrebbe essere molto calda.

• La tensione della presa a muro cui si collega l'apparecchiatura deve trovarsi entro il campo specificato sull'etichetta o sul pannello posteriore.
• Questa apparecchiatura deve essere utilizzata soltanto in interni (IP20)! Per evitare il rischio di incendio o di folgorazione non esporre l'apparecchiatura alla pioggia o all'umidità.
• Montare sempre l'unità in posizione ben ventilata, ad almeno 50 cm. (20") da qualsiasi superficie.
  • Assicurarsi che nessuna apertura di ventilazione dell'unità sia ostruita.
  • Non collegare mai ad un dimmer o ad un reostato.
• Sostituire il fusibile con un altro dello stesso tipo e classe.
• Prendere e trasportare l'unità SOLTANTO dalla staffa per il montaggio sospeso.
• Massima temperatura ambiente ammessa: 40 °C (104 °F). Non utilizzare l'apparecchiatura a temperature superiori.
• In caso di gravi problemi di funzionamento sospendere immediatamente l'utilizzo.
  • NON aprire l'unità. Non contiene parti riparabili dall'utente.
• Per evitare un consumo inutile ed aumentare la durata, durante i periodi di non utilizzo disconnettere completamente il prodotto dall'alimentazione con l'interruttore o scollegando il cavo.

Contatti

Per richiedere assistenza o restituire l'apparecchiatura, al di fuori di Stati Uniti, Regno Unito, Irlanda, Messico o Benelux, contattare il distributore locale. Per informazioni sui contatti, visitare il sito Web www.chauvetlighting.com.

Che Cosa è Incluso

- Scheda di Garanzia

• Cavo di alimentazione

- Guida Rapida

- Treppiede

Per Iniziare

Disimballare LED Followspot 75ST ed accertarsi di aver ricevuto tutti i componenti integri. Se l'imballo appare danneggiato, farloimmediatamente presente al trasportatore e non a Chauvet.

Descrizione

LED Followspot 75ST è un'apparecchiatura portatile a LED, con controllo DMX o manuale per adattarsi a diverse esigenze. Il morbidissimo dimming dei LED e il velocissimo stroboscopi elettronico consentono un fantastico fascio luminoso per qualsiasi esibizione. Possibilità di proiettare nitidi motivi su qualsiasi superficie utilizzando la slot gobo singola.

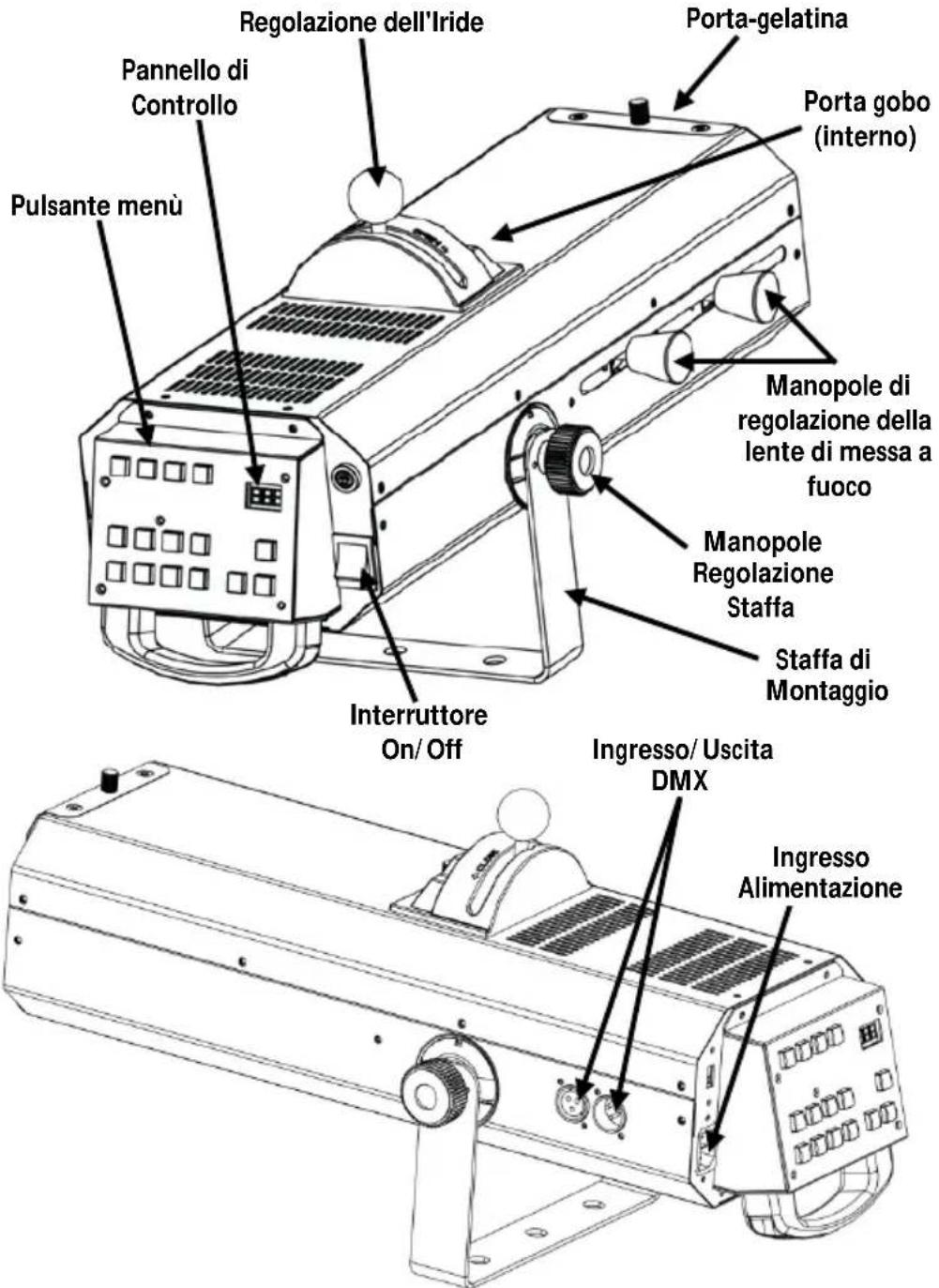

Vista d'Insieme

Porta-gelatina Porta gobo (interno) Regolazione dell'Iride Pannello di Controllo Pulsante menù Manopole di regolazione della lente di messa a fuoco Manopole Regolazione Staffa Staffa di Montaggio Interruttore On/Off Ingresso/Uscita DMX Ingresso Alimentazione

Alimentazione CA

Questa apparecchiatura è dotata di alimentatore commutabile a 120 V CA oppure 230 V CA, 50/60 Hz.

Per evitare un consumo inutile ed aumentare la durata, durante i periodi di non utilizzo disconnettere completamente il prodotto dall'alimentazione con l'interruttore o scollegando il cavo.

Sostituzione Fusibile

1. Scollegare l'unità dall'alimentazione elettrica.
2. Utilizzando un giravite a testa piatta, allentare il portafusibile e tirarlo verso l'esterno.
3. Rimuovere il fusibile bruciato e sostituirlo con uno identico.
4. Reinserire il portafusibile e ricollegare l'alimentazione elettrica.

Montaggio

Prima di montare l'unità, leggere le Note di Sicurezza e fare riferimento al Manuale Utente.

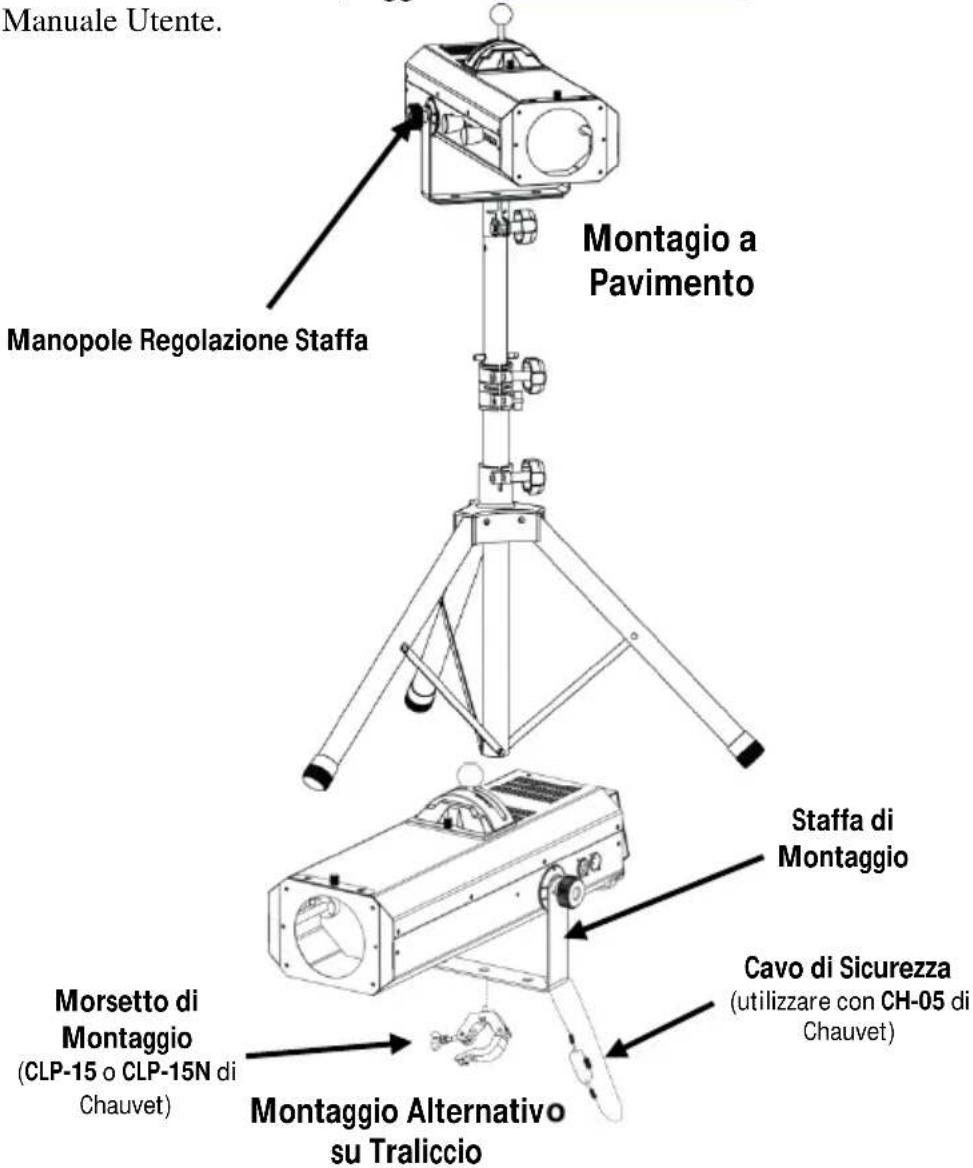

Schema di Montaggio

Manuale Utente. Montagio a Pavimento Manopole Regolazione Staffa Staffa di Montaggio Morsetto di Montaggio (CLP-15 o CLP-15N di Chauvet) Cavo di Sicurezza (utilizzare con CH-05 di Chauvet) Montaggio Alternativo su Traliccio

Il montaggio alternativo su traliccio è raccomandato solo per installazione statica. Se si utilizza il montaggio su traliccio, assicurarsi di controllare e fissare con regolarità i punti di ancoraggio, specialmente nel caso in cui LED Followspot 75ST venga riposizionato.

Programmazione

Per i dettagli su come programmare questa unità, si prega di fare riferimento al relativo Manuale Utente.

Descrizione del Pannello di Controllo	Pulsante	Funzione
		Attiva e disattiva l'alimentazione elettrica.
		Apre il dimmer fin al 100% (tenere per alzare la percentuale).
		Chiude il dimmer fin allo 0 (tenere per abbassare la percentuale).
		Accende i LED (impostazione predefinita)
		Spegne i LED.
		Proietta il colore Arancio.
		Proietta il colore Ciano.
		Proietta il colore Rosso.
		Proietta il colore Verde.
		Proietta il colore Magenta.
		Proietta il colore Giallo.
		Proietta il colore Blu.
		Proietta una luce bianca.
		Seleziona la modalità manuale o DMX.
		In modalità DMX sposta in alto il numero di canale.
		In modalità DMX sposta in basso il numero di canale.

Opzioni del Menù

Livello Principale	Livelli di Programmazione		Descrizione
Modalità Manuale	NAn		Seleziona la modalità manuale
Indirizzo DMX	001	001–512	Impostazione indirizzo DMX iniziale

Collegamento DMX

LED Followspot 75ST può funzionare con un controller DMX quando collegato tramite connessioni seriali DMX. Le istruzioni per il collegamento e la configurazione di questa unità sono contenute nel Manuale Utente. Se non si ha familiarità con il DMX, scaricare DMX Primer dal sito www.chauvetlighting.com.

Indirizzo Iniziale

Per assicurare il completo accesso a tutti i canali in ciascuna modalità DMX, l'indirizzo maggiormente raccomandato è 510.

Collegamento Master/Slave

In modalità Master/Slave, LED Followspot 75ST utilizza il collegamento dati DMX. Le istruzioni per il collegamento e la configurazione di questa unità per il funzionamento Master/Slave sono contenute nel Manuale Utente.

Valori DMX

3-CH	Canale	Funzione	Valore	Percentuale/Impostazione
	1	Dimmer	000 Ü 255	0–100%
	2 Colore		000 Ü 031	Bianco
			032 Ü 063	Blu scuro
			064 Ü 095	Giallo
			096 Ü 127	Viola
			128 Ü 159	Verde
			160 Ü 191	Rosso
			192 Ü 223	Blu chiaro
			224 Ü 255	Arancio
	3 Strobo		000 Ü 003	Nessuna funzione
			004 Ü 007	Aperto
			008 Ü 215	Strobo, lento a veloce
			216 Ü 255	Aperto
