Produkttyp	tragbarer LED-Scheinwerfer (Followspot)
Marke	Chauvet
Modell	LED Followspot 75ST
Kategorie	Lampe
Stromversorgung	120 VAC oder 230 VAC, 50/60 Hz (umschaltbar)
Sicherung	Ersatz durch Sicherung gleichen Typs und gleicher Stromstärke
Lichtquelle	LED
Dimmer	Stufenlos, 0–100 %
Stroboskop	Elektronisch, schnell (langsam bis schnell über DMX)
DMX	Ja, 3 Kanäle (Dimmer, Farbe, Stroboskop)
Betriebsarten	Manuell, DMX, Master/Slave
Gobohalter	Ja (intern)
Gelhalter	Ja
Irisblende	Einstellbar
Fokussierlinse	Einstellbar
Aufhängegabel	Ja, mit Einstellrad
Sicherungsseil	Empfohlen für Montage in der Höhe
Schutzart	IP20 (nur Innenbereich)
Max. Umgebungstemperatur	40 °C (104 °F)
Wartung	Vor Reinigung Netzstecker ziehen; Sicherung bei Bedarf ersetzen
Reparaturfähigkeit	Keine vom Benutzer reparierbaren Teile; nicht öffnen
Mitgeliefertes Zubehör	Stativ, Netzkabel, Garantieschein, Referenzhandbuch

Häufig gestellte Fragen - LED Followspot 75ST Chauvet

Wie schließe ich den LED Followspot 75ST an?

Schließen Sie das Gerät an einen geschützten und geerdeten Stromkreis an. Stellen Sie sicher, dass die Netzspannung mit dem auf dem Etikett angegebenen Bereich übereinstimmt (120 VAC oder 230 VAC). Verwenden Sie keinen Dimmer oder Rheostat.

Kann ich diesen Scheinwerfer im Freien verwenden?

Nein, der LED Followspot 75ST ist nur für den Innenbereich (IP20) ausgelegt. Setzen Sie ihn nicht Regen oder Feuchtigkeit aus, um Brand- oder Stromschlagrisiken zu vermeiden.

Wie ersetze ich die Sicherung?

Trennen Sie zuerst das Gerät vom Strom. Hebeln Sie mit einem Schlitzschraubendreher den Sicherungshalter heraus. Entfernen Sie die alte Sicherung und ersetzen Sie sie durch eine Sicherung gleichen Typs und gleicher Stromstärke. Setzen Sie den Sicherungshalter wieder ein und schließen Sie das Gerät wieder an.

Wie reinige ich das Gerät?

Trennen Sie das Gerät vor der Reinigung immer vom Strom. Verwenden Sie ein weiches, trockenes Tuch. Die Lüftungsschlitze nicht blockieren und vermeiden Sie scheuernde Reinigungsmittel.

Welche DMX-Modi sind verfügbar?

Der Scheinwerfer verwendet einen DMX-Modus mit 3 Kanälen: Kanal 1 (Dimmer 0-100 %), Kanal 2 (Farbe: Weiß, Dunkelblau, Gelb, Violett, Grün, Rot, Hellblau, Orange), Kanal 3 (Stroboskop: Offen, langsam bis schnell, Offen).

Wie stelle ich die Irisblende ein?

Verwenden Sie das Iris-Einstellrad auf dem Bedienfeld. Dies ermöglicht die Kontrolle der Lichtstrahlgröße.

Kann ich einen externen Dimmer mit diesem Scheinwerfer verwenden?

Nein, schließen Sie dieses Gerät niemals an einen Dimmer oder Rheostat an. Schließen Sie es nur an einen geschützten und geerdeten Stromkreis an.

Wie montiere ich das Gerät in der Höhe?

Verwenden Sie die Aufhängegabel und ein geeignetes Sicherungsseil (z.B. Chauvet CH-05). Stellen Sie sicher, dass die Halterung das Gewicht tragen kann und das Gerät sicher befestigt ist. Montieren Sie es an einem gut belüfteten Ort, mindestens 50 cm von angrenzenden Oberflächen entfernt.

Was tun bei einer Fehlfunktion?

Schalten Sie das Gerät sofort aus und ziehen Sie den Netzstecker. Versuchen Sie nicht, es zu öffnen. Kontaktieren Sie Ihren Händler oder den Chauvet-Kundendienst. Beachten Sie die mitgelieferte Garantie.

Welches Zubehör wird mit dem LED Followspot 75ST mitgeliefert?

Die Verpackung enthält: den Scheinwerfer, ein Stativ, ein Netzkabel, einen Garantieschein und ein Referenzhandbuch.

BEDIENUNGSANLEITUNG LED Followspot 75ST Chauvet

Über diese Schnell- anleitung

In der Schnellanleitung des LED Followspot 75ST finden Sie die wesentlicher Produktinformationen, wie etwa über die Montage, Menüoptionen und DMX-Werte des Geräts. Laden Sie für weiterführende Informationen unter www.chauvetlighting.com das Benutzerhandbuch herunter.

Haftungsausschluss

Die Informationen und Spezifikationen dieser Anleitung können ohne vorherige Ankündigung geändert werden.

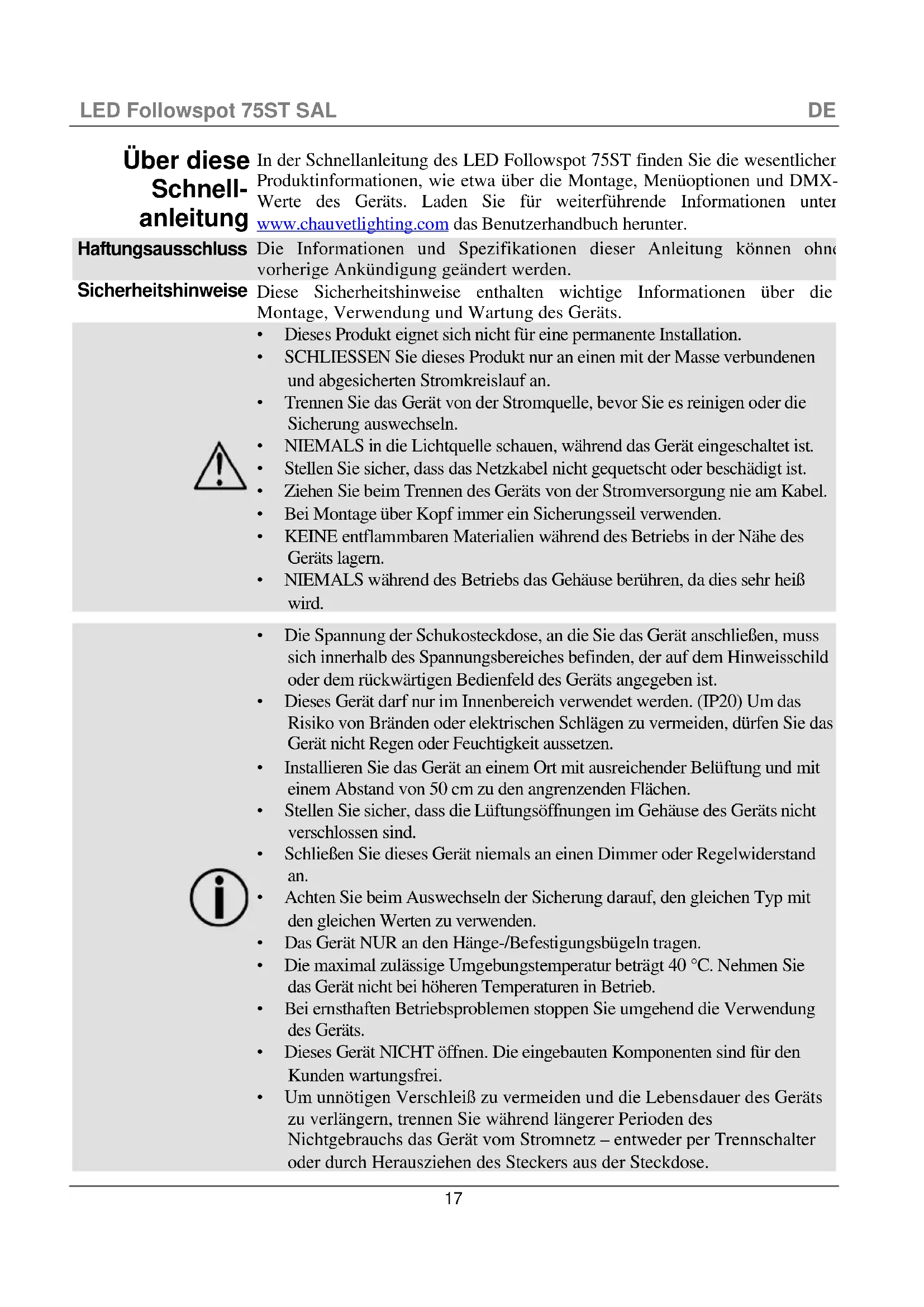

Sicherheitshinweise

Diese Sicherheitshinweise enthalten wichtige Informationen über die Montage, Verwendung und Wartung des Geräts.

• Dieses Produkt eignet sich nicht für eine permanente Installation.
- SCHLIESSEN Sie dieses Produkt nur an einen mit der Masse verbundenen und abgesicherten Stromkreislauf an.
- Trennen Sie das Gerät von der Stromquelle, bevor Sie es reinigen oder die Sicherung auswechseln.
• NIEMALS in die Lichtquelle schauen, während das Gerät eingeschaltet ist.
- Stellen Sie sicher, dass das Netzkabel nicht gequetscht oder beschädigt ist.
- Ziehen Sie beim Trennen des Geräts von der Stromversorgung nie am Kabel.
- Bei Montage über Kopf immer ein Sicherungsseil verwenden.
- KEINE entflammbaren Materialien während des Betriebs in der Nähe des Geräts lagern.
- NIEMALS während des Betriebs das Gehäuse berühren, da dies sehr heiß wird.

• Die Spannung der Schukosteckdose, an die Sie das Gerät anschließen, muss sich innerhalb des Spannungsbereiches befinden, der auf dem Hinweisschild oder dem rückwärtigen Bedienfeld des Geräts angegeben ist.
- Dieses Gerät darf nur im Innenbereich verwendet werden. (IP20) Um das Risiko von Bränden oder elektrischen Schlägen zu vermeiden, dürfen Sie das Gerät nicht Regen oder Feuchtigkeit aussetzen.
- Installieren Sie das Gerät an einem Ort mit ausreichender Belüftung und mit einem Abstand von 50 cm zu den angrenzenden Flächen.
- Stellen Sie sicher, dass die Lüftungsöffnungen im Gehäuse des Geräts nicht verschlossen sind.
- Schließen Sie dieses Gerät niemals an einen Dimmer oder Regelwiderstand an.
- Achten Sie beim Auswechseln der Sicherung darauf, den gleichen Typ mit den gleichen Werten zu verwenden.
• Das Gerät NUR an den Hänge-/Befestigungsbügeln tragen.
• Die maximal zulässige Umgebungstemperatur beträgt 40 °C. Nehmen Sie das Gerät nicht bei höheren Temperaturen in Betrieb.
- Bei ernsthaften Betriebsproblemen stoppen Sie umgehend die Verwendung des Geräts.
- Dieses Gerät NICHT öffnen. Die eingebauten Komponenten sind für den Kunden wartungsfrei.
- Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Kontakt

Kunden außerhalb der USA, GB, Irland, Mexiko oder Benelux wenden sich an ihren Lieferanten, um den Kundendienst in Anspruch zu nehmen oder ein Gerät zurückzuschicken. Kontaktinformationen finden Sie unter www.chauvetlighting.com.

Packungsinhalt

Packen Sie Ihr LED Followspot 75ST aus und überprüfen Sie, ob Sie alle Teile unbeschädigt erhalten haben. Wenn die Verpackung beschädigt ist, benachrichtigen Sie umgehend das Transportunternehmen, nicht jedoch Chauvet.

Beschreibung

Der LED Followspot 75ST ist eine portable LED-Leuchte, die mit wahlweise DMX- oder manueller Steuerung eine Reihe von Beleuchtungsoptioner abdeckt. Extrem sanfte LED-Dimmung und eine außergewöhnlich hohe Blitzfrequenz sind das i-Tüpfelchen für Ihre Show. Projiziert scharfe Muster auf jede Oberfläche mit einer Gobo-Aufnahme.

Blendeneinstellung Halter für Gel-Rahmen Bedienfeld Gobo-Halter (intern) Tastenmenü Einstellknöpfe für Fokussierlinse Bügeleinstellknopf Schalter Ein/ Aus Befestigungsbügel Überblick DMX-Eingang / Ausgang Stromzufuhr

Wechselstrom

Dieses Gerät ist so konzipiert, dass er je nach Stellung des Spannungsschalters mit einer Eingangsspannung von entweder 120 V AC oder 230 V AC, 50/60 Hz betrieben werden kann.

Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Auswechseln der Sicherung

1. Trennen Sie das Gerät vom Stromnetz.
2. Mithilfe eines Flachkopfschraubendrehers lockern Sie den Sicherungshalter und ziehen ihn gerade heraus.
3. Entfernen Sie die durchgebrannte Sicherung von der Klemme, und ersetzen Sie diese durch eine Sicherung des gleichen Typs und mit den gleichen Werten.
4. Stecken Sie den Sicherungshalter wieder zurück, und schließen Sie das Gerät an das Stromnetz an.

Montage Lesen Sie vor der Montage dieses Geräts die Sicherheitshinweise durch und in der Bedienungsanleitung entnehmen.

Montageansicht

medienungsanleitung entnehmen. Bügeleinstellknopf Mountage auf Boden Befestigungsschelle wie mit Schelle CLP-15 oder CLP-15N von Chauvet) Alternativen Traversenbefestigung Befestigungsbügel Sicherheitskabel (kompatibel mit CH-05 von Chauvet)

Die alternative Traversenbefestigung wird nur bei statischen Installationen empfohlen. Stellen Sie sicher, dass bei Verwendung der alternativen Traversenbefestigung die Befestigungspunkte in regelmäßigen Abständen kontrolliert und gesichert werden, insbesondere bei der Neuausrichtung des LED Followspot 75ST.

Programmierung Details zur Programmierung dieses Geräts finden Sie in der Bedienungsanleitung dieses Produkts.

Beschreibung des Bedienfeldes Lesen	Taste	Funktion
		Schaltet den Strom ein und aus
		Offnet den Dimmer bis zu einem Maximum von 100% (Prozentsatz wird durch Halten erhöht)
		Schließt den Dimmer bis zu einem Minimum von 0 (Prozentsatz wird durch Halten verringert)
		Schaltet die LED ein (Standardeinstellung)
		Schaltet LED aus
		Die Farbe Orange wird projiziert
		Die Farbe Kobaltblau wird projiziert
		Die Farbe Rot wird projiziert
		Die Farbe Grün wird projiziert
		Die Farbe Magentarot wird projiziert
		Die Farbe Gelb wird projiziert
		Die Farbe Blau wird projiziert
		Es wird weißes Licht projiziert
		Damit wählen Sie den manuellen oder DMX-Modus aus
		Im DMX-Modus bewegen Sie sich damit entlang der Kanalnummern nach oben
		Im DMX-Modus bewegen Sie sich damit entlang der Kanalnummern nach unten

Menüoptionen

Hauptebene	Programmierebenen		Beschreibung
Manueller Modus	NAn		Wählt manuellen Modus
DMX-Adresse	001	001–512	Stellt die DMX-Startadresse ein

DMX- Der LED Followspot 75ST kann mit einem DMX-Controller betrieben werden, wenn eine DMX-Reihenschaltung zum Einsatz kommt. Anweisungen zum Zusammenschluss und der Konfiguration dieses Geräts für den Betrieb im DMX-Modus finden Sie im Benutzerhandbuch. Wenn Sie mit DMX nicht vertraut sind, laden Sie "DMX - Eine Einführung" unter www.chauvetlighting.com herunter.

Startadresse Um einen vollständigen Zugang zu allen Kanälen in jedem DMX- Modus zu gewährleisten, beträgt die höchste empfohlene DMX-Adresse 510.

Master/Slave-Schaltung Der LED Followspot 75ST verwendet für seinen Master/Slave-Modus eine DMX-Datenverbindung. Anweisungen zum Zusammenschluss und den Konfiguration dieses Geräts für den Betrieb im Master/Slave- Modus finden Sie im Benutzerhandbuch.

DMX-Werte

3 Kanäle	Kanal	Funktion	Wert	Prozent/Einstellung
	1	Dimmer	000 Ü 255	0–100%
	2 Farbe		000 Ü 031	Weiß
			032 Ü 063	Dunkelblau
			064 Ü 095	Gelb
			096 Ü 127	Lila
			128 Ü 159	Grün
			160 Ü 191	Rot
			192 Ü 223	Hellblau
			224 Ü 255	Orange
	3 Strobe		000 Ü 003	Kein Funktion
			004 Ü 007	Offen
			008 Ü 215	Strobe, langsam bis schnell
			216 Ü 255	Offen
