Producttype	Draagbare LED-volgspot (followspot)
Merk	Chauvet
Model	LED Followspot 75ST
Categorie	Lamp
Voeding	120 VAC of 230 VAC, 50/60 Hz (schakelbaar)
Zekering	Vervangen door zekering van hetzelfde type en ampèrage
Lichtbron	LED
Dimmer	Vloeiend, 0–100%
Stroboscoop	Elektronisch, snel (langzaam tot snel via DMX)
DMX	Ja, 3 kanalen (dimmer, kleur, stroboscoop)
Bedrijfsmodi	Handmatig, DMX, Master/Slave
Gobohouder	Ja (intern)
Gelatinehouder	Ja
Iris	Verstelbaar
Scherpstelglas	Verstelbaar
Ophangbeugel	Ja, met stelwieltje
Veiligheidskabel	Aanbevolen voor montage op hoogte
Beschermingsgraad	IP20 (alleen binnen)
Maximale omgevingstemperatuur	40 °C (104 °F)
Onderhoud	Uitschakelen voor reiniging; zekering vervangen indien nodig
Repareerbaarheid	Geen door gebruiker te repareren onderdelen; niet openen
Inbegrepen accessoires	Statief, stroomkabel, garantiekaart, referentiehandleiding

Veelgestelde vragen - LED Followspot 75ST Chauvet

Hoe sluit ik de LED Followspot 75ST aan?

Sluit het apparaat aan op een beveiligde en geaarde stroomkring. Zorg ervoor dat de spanning van het stopcontact overeenkomt met het bereik op het etiket (120 VAC of 230 VAC). Gebruik geen dimmer of reostaat.

Kan ik dit project buitenshuis gebruiken?

Nee, de LED Followspot 75ST is ontworpen voor uitsluitend gebruik binnenshuis (IP20). Stel het niet bloot aan regen of vocht om brand of elektrische schokken te voorkomen.

Hoe vervang ik de zekering?

Koppel het apparaat eerst los. Gebruik een platte schroevendraaier om de zekeringhouder los te wrikken. Verwijder de oude zekering en vervang deze door een zekering van hetzelfde type en ampèrage. Plaats de zekeringhouder terug en sluit het apparaat weer aan.

Hoe reinig ik het apparaat?

Koppel het apparaat altijd los voor het reinigen. Gebruik een zachte, droge doek. Blokkeer de ventilatiesleuven niet en vermijd schurende producten.

Wat zijn de beschikbare DMX-modi?

Het project gebruikt een DMX-modus met 3 kanalen: kanaal 1 (dimmer 0-100%), kanaal 2 (kleur: wit, donkerblauw, geel, paars, groen, rood, lichtblauw, oranje), kanaal 3 (stroboscoop: open, langzame tot snelle stroboscoop, open).

Hoe stel ik de iris in?

Gebruik het instelwieltje van de iris op het bedieningspaneel. Dit regelt de grootte van de lichtbundel.

Kan ik een externe dimmer gebruiken met dit project?

Nee, sluit dit apparaat nooit aan op een dimmer of reostaat. Sluit het alleen aan op een beveiligde en geaarde stroomkring.

Hoe monteer ik het apparaat op hoogte?

Gebruik de ophangbeugel en een geschikte veiligheidskabel (bijv. Chauvet CH-05). Zorg ervoor dat de ondersteuning het gewicht kan dragen en dat het apparaat stevig is bevestigd. Monteer op een goed geventileerde plaats, minstens 50 cm van nabijgelegen oppervlakken.

Wat te doen bij een storing?

Schakel het apparaat onmiddellijk uit en koppel het los. Probeer het niet te openen. Neem contact op met uw leverancier of de klantenservice van Chauvet. Raadpleeg de meegeleverde garantie.

Welke accessoires zijn inbegrepen bij de LED Followspot 75ST?

De verpakking bevat: het project, een statief, een stroomkabel, een garantiekaart en een referentiehandleiding.

GEBRUIKSAANWIJZING LED Followspot 75ST Chauvet

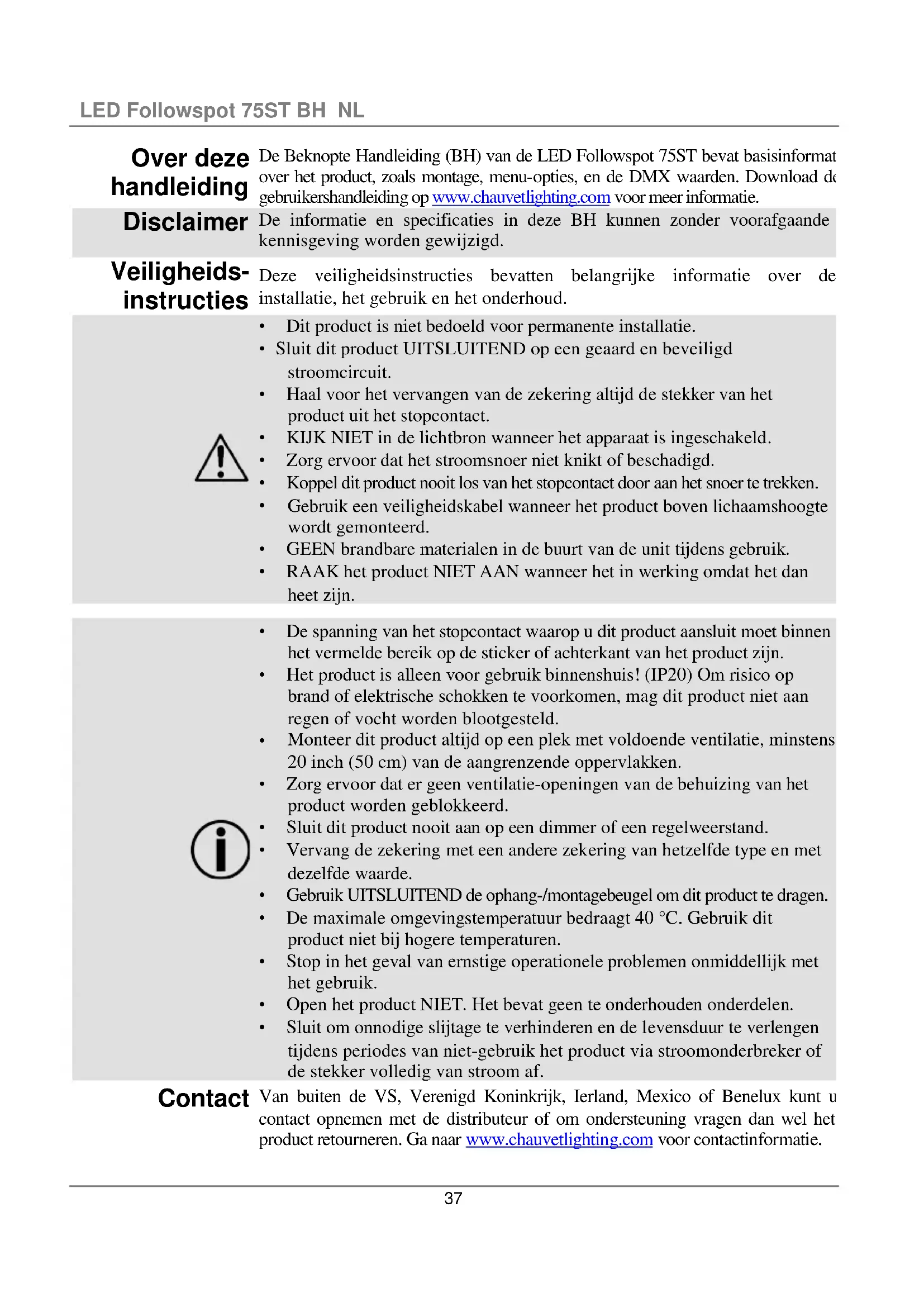

Over deze handleiding

De Beknopte Handleiding (BH) van de LED Followspot 75ST bevat basisinformat over het product, zoals montage, menu-opties, en de DMX waarden. Download de gebruikershandleiding op www.chauvetlighting.com voor meer informatie.

Disclaimer

De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Veiligheids-instructies

Deze veiligheidsinstructies bevatten belangrijke informatie over de installatie, het gebruik en het onderhoud.

• Dit product is niet bedoeld voor permanente installatie.
• Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.
• Haal voor het vervangen van de zekering altijd de stekker van het product uit het stopcontact.
  • KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld.
  • Zorg ervoor dat het stroomsnoer niet knikt of beschadigd.
  • Koppel dit product nooit los van het stopcontact door aan het snoer te trekken.
• Gebruik een veiligheidskabel wanneer het product boven lichaamshoogte wordt gemonteerd.
• GEEN brandbare materialen in de buurt van de unit tijdens gebruik.
• RAAK het product NIET AAN wanneer het in werking omdat het dan heet zijn.

• De spanning van het stopcontact waarop u dit product aansluit moet binnen het vermelde bereik op de sticker of achterkant van het product zijn.
• Het product is alleen voor gebruik binnenshuis! (IP20) Om risico op brand of elektrische schokken te voorkomen, mag dit product niet aan regen of vocht worden blootgesteld.
• Monteer dit product altijd op een plek met voldoende ventilatie, minstens 20 inch (50 cm) van de aangrenzende oppervlakken.
• Zorg ervoor dat er geen ventilatie-openingen van de behuizing van het product worden geblokkeerd.
• Sluit dit product nooit aan op een dimmer of een regelweerstand.
• Vervang de zekering met een andere zekering van hetzelfde type en met dezelfde waarde.
• Gebruik UITSLUITEND de ophang-/montagebeugel om dit product te dragen.
• De maximale omgevingstemperatuur bedraagt 40 °C. Gebruik dit product niet bij hogere temperaturen.
• Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.
• Open het product NIET. Het bevat geen te onderhouden onderdelen.
• Sluit om onnodige slijtage te verhinderen en de levensduur te verlengen tijdens periodes van niet-gebruik het product via stroomonderbreker of de stekker volledig van stroom af.

Contact

Van buiten de VS, Verenigd Koninkrijk, Ierland, Mexico of Benelux kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren. Ga naar www.chauvetlighting.com voor contactinformatie.

Wat is inbegrepen

• Beknopte handleiding

- Driepoot

Om te beginnen

Pak uw LED Followspot 75ST uit en zorg ervoor dat u alle onderdelen in goede staat hebt ontvangen. Als de doos of inhoudbeschadigd lijkt, stel dan de vervoerder onmiddellijk op de hoogte, niet Chauvet.

Beschrijving

De LED Followspot 75ST is een draagbare LEDarmatuur die DMX of handmatige bedieningselementen biedt voor verschillende behoeften Supersoepele LED-dimming en een extreem snelle elektronische stroboscoop maakt het een fantastische straal voor elke prestatie. Projecteer heldere patronen op elk oppervlak met de enkele gobo-sleuf.

Gelframehouder Gobohouder (intern) Irisafstelling Bedieningspaneel Knoppenmenu Instelknoppen voor de focuslens Instelknop van de beugel Montagebeugel DMX-ingang/uitgang Aan/ uit-schakelaar Stroomingang Overzicht

AC-stroom

Dit product heeft een schakelbare voeding die werkt met een ingangsspanning van 120 VAC of 230 VAC, 50/60 Hz.

Sluit om onnodige slijtage te verhinderen en de levensduur te verlengen tijdens periodes van niet-gebruik het product via stroomonderbreker of de stekker volledig van stroom af.

Vervangen van de zekering

1. Ontkoppel het apparaat van de stroom.
2. Gebruik een schroevendraaier met platte kop, maak de zekeringshouder los en trek hem er recht uit.
3. Verwijder de doorgebrande zekering uit de houder en vervang deze door een zekering van exact hetzelfde type en vermogen.
4. Plaats de zekeringhouder terug en steek de stekker er weer in.

Montage

Lees alvorens dit product te monteren alle veiligheidsinstructies en raadpleeg de gebruikershandleiding.

gebruikershandleiding. Instelknop van de beugel Opbouwbevestiging Montagebeugel Veiligheidskabel (zoals de CH-05 van Chauvet) Montageklem (zoals de CLP-15 of CLP-15N-klem van Chauvet)

Alternatieve spantmontage

Montagediagram

De alternatieve spantmontage wordt alleen aanbevolen voor statische installatie. Bij het gebruiken van de spantmontage moet u ervoor zorgen de ophangpunten voortdurend te controleren en te bevestigen, zeker bij het verplaatsen van de LED Followspot 75ST.

Programmeren

Voor meer informatie over hoe dit product moet worden geprogrammeerd raadpleegt u de gebruikershandleiding van het product.

Beschrijving bedieningspaneel	Toets Functie
		Schakelt de stroom aan of uit
		Opent de dimmer tot een maximum van 100% (ingedrukt houden om percentage te verhogen)
		Sluit de dimmer tot een minimum van 100% (ingedrukt houden om percentage te verlagen)
		Schakelt de LED in (standaardinstelling)
		Schakelt de LED uit
		Projecteert de kleur oranje
		Projecteert de kleur cyaan
		Projecteert de kleur rood
		Projecteert de kleur groen
		Projecteert de kleur magenta
		Projecteert de kleur geel
		Projecteert de kleur blauw
		Projecteert wit licht
		Selecteert handmatige of DMX-modus
		Gaat in de DMX-modus een kanaal omhoog
		Gaat in de DMX-modus een kanaal omlaag

Menu opties

Hoofdniveau	Programmeerniveaus		Beschrijving
Handmatige modus	NAn		Selecteert de handmatige modus
DMX-adres	001	001-512	Stelt het DMX-startadres in

DMX-koppeling

De LED Followspot 75ST kan met een DMX-controller werken indien gekoppeld door DMX seriële verbindingen. Instructies voor het aansluiter en configureren van dit product voor DMX-bediening staan in de gebruikershandleiding. Als u niet bekend bent met DMX, download dan de DMX-primer op www.chauvetlighting.com.

Startadres

Om volledige toegang tot alle kanalen in elke DMX-modus te garanderen is het hoogste aanbevolen DMX-adres voor dit product 510.

Master/slave- verbinding

De LED Followspot 75ST maakt gebruik van de DMX-dataverbinding voor haar Master-/Slave-modus. Instructies voor het aansluiten en configurerer van dit product voor DMX-bediening staan in de gebruikershandleiding.

DMX-waarden

3-CH	Kanaal	Functie	Waarde	Percentage/instelling
	1	Dimmer	000 Ü 255	0–100%
	2 Kleur		000 Ü 031	Wit
			032 Ü 063	Donkerblauw
			064 Ü 095	Geel
			096 Ü 127	Paars
			128 Ü 159	Groen
			160 Ü 191	Rood
			192 Ü 223	Lichtblauw
			224 Ü 255	Oranje
	3 Stroboscoop		000 Ü 003	Geen functie
			004 Ü 007	Open
			008 Ü 215	Stroboscoop, langzaam tot snel
			216 Ü 255	Open
