LED Followspot 75ST - Lâmpada Chauvet - Manual de utilização gratuito

Tipo de produto	Projetor LED portátil (followspot)
Marca	Chauvet
Modelo	LED Followspot 75ST
Categoria	Lâmpada
Alimentação	120 VAC ou 230 VAC, 50/60 Hz (comutável)
Fusível	Substituir por fusível do mesmo tipo e amperagem
Fonte de luz	LED
Dimmer	Fluido, 0–100 %
Estroboscópio	Eletrônico, rápido (lento a rápido via DMX)
DMX	Sim, 3 canais (dimmer, cor, estroboscópio)
Modos de operação	Manual, DMX, Mestre/Escravo
Porta-gobo	Sim (interno)
Porta-gelatina	Sim
Íris	Ajustável
Lente de focalização	Ajustável
Lira de suspensão	Sim, com roda de ajuste
Cabo de segurança	Recomendado para montagem em altura
Índice de proteção	IP20 (interior apenas)
Temperatura ambiente máxima	40 °C (104 °F)
Manutenção	Desconectar antes da limpeza; substituir o fusível se necessário
Reparabilidade	Nenhum componente reparável pelo usuário; não abrir
Acessórios incluídos	Tripé, cabo de alimentação, ficha de garantia, manual de referência

Perguntas frequentes - LED Followspot 75ST Chauvet

Como conectar o LED Followspot 75ST?

Conecte o aparelho a um circuito protegido e aterrado. Certifique-se de que a voltagem da tomada corresponde à faixa indicada na etiqueta (120 VAC ou 230 VAC). Não use dimmer ou reostato.

Posso usar este projetor ao ar livre?

Não, o LED Followspot 75ST é projetado para uso interno exclusivamente (IP20). Não o exponha à chuva ou umidade para evitar risco de incêndio ou choque elétrico.

Como substituir o fusível?

Desconecte primeiro o aparelho. Com uma chave de fenda plana, remova o porta-fusível. Retire o fusível obsoleto e substitua por um fusível do mesmo tipo e amperagem. Reinsira o porta-fusível e reconecte.

Como limpar o aparelho?

Desconecte sempre o aparelho antes da limpeza. Use um pano macio e seco. Não obstrua as aberturas de ventilação e evite produtos abrasivos.

Quais são os modos DMX disponíveis?

O projetor usa um modo DMX de 3 canais: canal 1 (dimmer 0-100%), canal 2 (cor: branco, azul escuro, amarelo, violeta, verde, vermelho, azul claro, laranja), canal 3 (estroboscópio: aberto, estroboscópio lento a rápido, aberto).

Como ajustar a íris?

Use a roda de ajuste da íris localizada no painel de controle. Isso permite controlar o tamanho do feixe de luz.

Posso usar um dimmer externo com este projetor?

Não, nunca conecte este aparelho a um dimmer ou reostato. Conecte-o apenas a um circuito protegido e aterrado.

Como montar o aparelho em altura?

Use a lira de suspensão e um cabo de segurança adequado (ex: Chauvet CH-05). Certifique-se de que o suporte suporta o peso e que o aparelho está firmemente fixado. Monte em local bem ventilado, a pelo menos 50 cm de superfícies adjacentes.

O que fazer em caso de mau funcionamento?

Pare imediatamente o aparelho e desconecte-o. Não tente abri-lo. Contate seu fornecedor ou o serviço de assistência Chauvet. Consulte a garantia fornecida.

Quais acessórios estão incluídos com o LED Followspot 75ST?

A embalagem contém: o projetor, um tripé, um cabo de alimentação, uma ficha de garantia e um manual de referência.

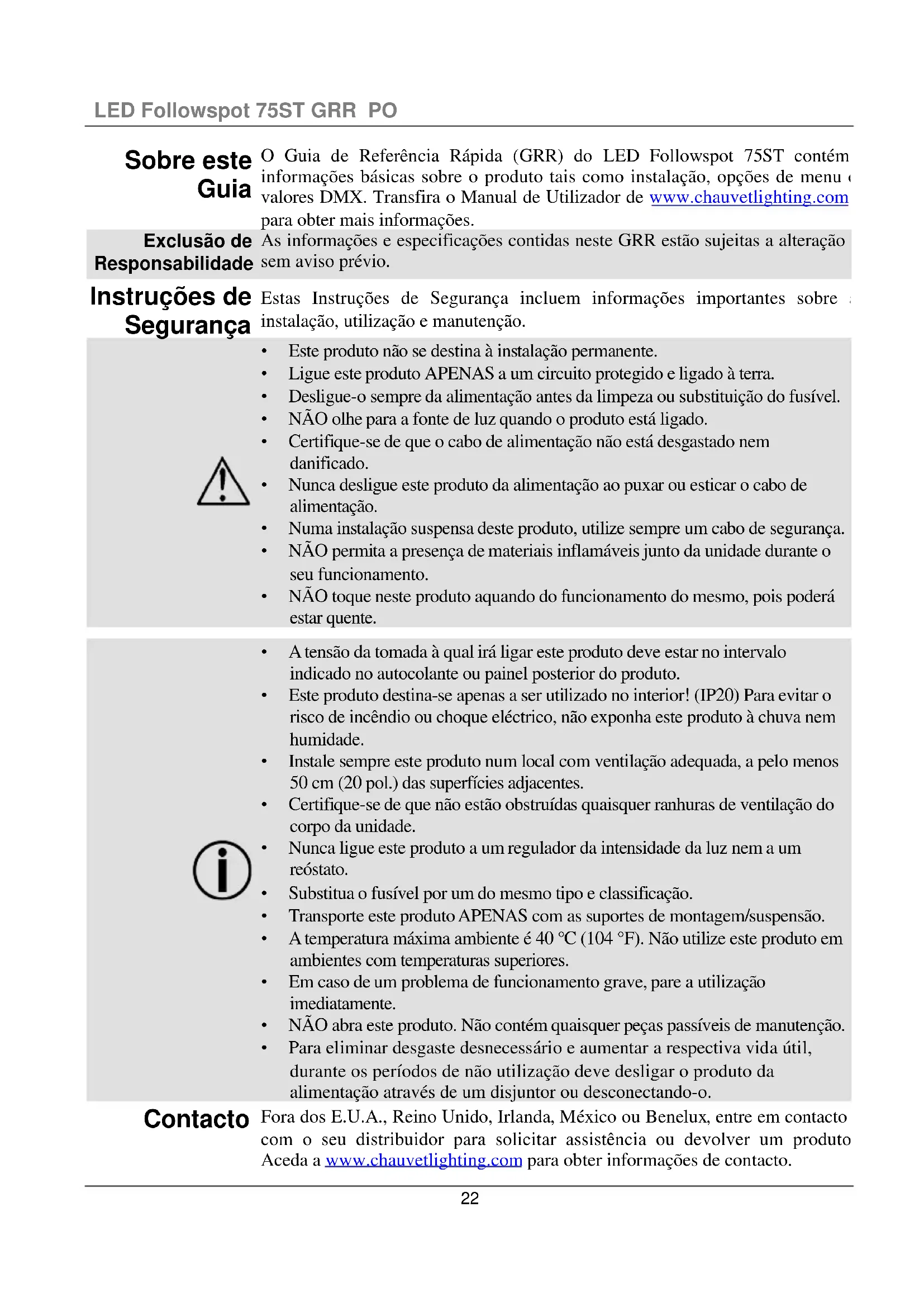

MANUAL DE UTILIZADOR LED Followspot 75ST Chauvet

O Guia de Referência Rápida (GRR) do LED Followspot 75ST contém informações básicas sobre o produto tais como instalação, opções de menu valores DMX. Transfira o Manual de Utilizador de www.chauvetlighting.com para obter mais informações.

Exclusão de Responsabilidade

As informações e especificações contidas neste GRR estão sujeitas a alteração sem aviso prévio.

Instruções de Segurança

Estas Instruções de Segurança incluem informações importantes sobre: instalação, utilização e manutenção.

• Este produto não se destina à instalação permanente.
  • Ligue este produto APENAS a um circuito protegido e ligado à terra.
• Desligue-o sempre da alimentação antes da limpeza ou substituição do fusível.
  • NÃO olhe para a fonte de luz quando o produto está ligado.
• Certifique-se de que o cabo de alimentação não está desgastado nem danificado.
• Nunca desligue este produto da alimentação ao puxar ou esticar o cabo de alimentação.
• Numa instalação suspensa deste produto, utilize sempre um cabo de segurança.
• NÃO permita a presença de materiais inflamáveis junto da unidade durante o seu funcionamento.
• NÃO toque neste produto aquando do funcionamento do mesmo, pois poderá estar quente.

• A tensão da tomada à qual irá ligar este produto deve estar no intervalo indicado no autocolante ou painel posterior do produto.
• Este produto destina-se apenas a ser utilizado no interior! (IP20) Para evitar o risco de incêndio ou choque eléctrico, não exponha este produto à chuva nem humidade.
• Instale sempre este produto num local com ventilação adequada, a pelo menos 50 cm (20 pol.) das superfícies adjacentes.
• Certifique-se de que não estão obstruídas quaisquer ranhuras de ventilação do corpo da unidade.
• Nunca ligue este produto a um regulador da intensidade da luz nem a um reóstato.
• Substitua o fusível por um do mesmo tipo e classificação.
• Transporte este produto APENAS com as suportes de montagem/suspensão.
• A temperatura máxima ambiente é 40 °C (104 °F). Não utilize este produto em ambientes com temperaturas superiores.
• Em caso de um problema de funcionamento grave, pare a utilização imediatamente.
• NÃO abra este produto. Não contém quaisquer peças passíveis de manutenção.
• Para eliminar desgaste desnecessário e aumentar a respectiva vida útil, durante os períodos de não utilização deve desligar o produto da alimentação através de um disjuntor ou desconectando-o.

Contacto

Fora dos E.U.A., Reino Unido, Irlanda, México ou Benelux, entre em contacto com o seu distribuidor para solicitar assistência ou devolver um produto Aceda a www.chauvetlighting.com para obter informações de contacto.

Conteúdo

• LED Followspot 75ST
- Cabo de Alimentação
- Tripé

• Cartão de Garantia
  • Guia de Referência Rápida

Para Começar

Desembale o LED Followspot 75ST e certifique-se de que recebeu todas as peças em boas condições. Se a caixa ou conteúdos aparentarem estar danificados, notifique imediatamente a transportadora e não a Chauvet.

Descriçã

O LED Followspot 75ST é um equipamento equipado com LEDs que oferece controlos DMX ou manuais de modo a adequarse a diferentes necessidades. Desvanecimento dos LEDs muito suave e um sinal de validação electrónico extremamente rápido tornam-no num feixe fantástico para qualquer espectáculo. Projecte padrões precisos em qualquer superfície utilizando a ranhura gobo individual.

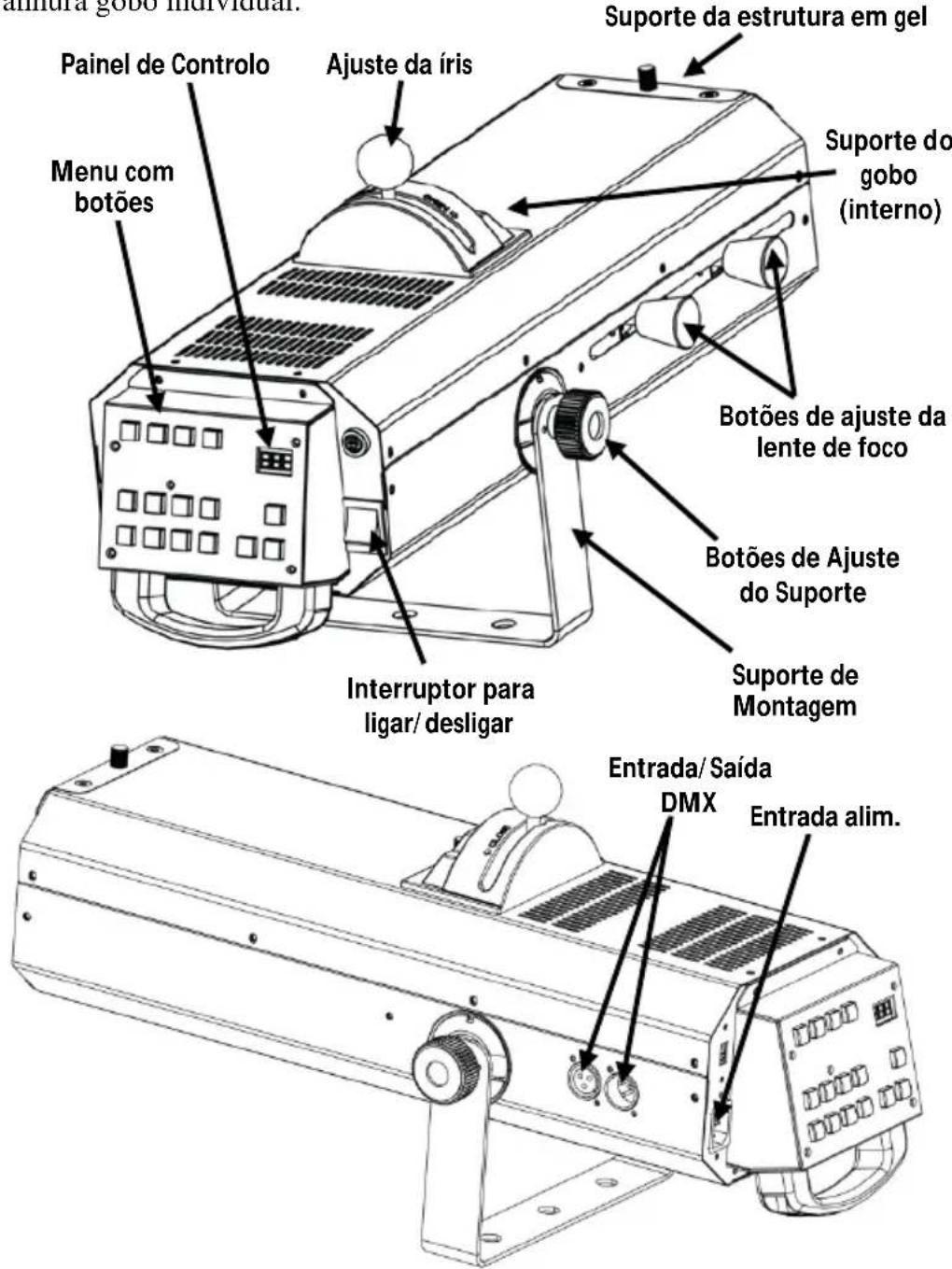

Descrição Geral

Painel de Controlo Ajuste da íris Menu com botões Interruptor para ligar/ desligar Suporte da estrutura em gel Suporte do gobo (interno) Botões de ajuste da lente de foco Botões de Ajuste do Suporte Suporte de Montagem Entrada/ Saída DMX Entrada alim. amura gobo individual.

Alimentação CA Este produto possui uma fonte de alimentação comutável que pode funciona com uma tensão de entrada de 120 VCA ou 230 VCA, 50/60 Hz.

Para eliminar desgaste desnecessário e aumentar a respectiva vida útil, durante os períodos de não utilização deve desligar o produto da alimentação através de um disjuntor ou desconectando-o.

Substituição do Fusível

1. Desligue o produto da alimentação.
2. Utilizando uma chave de fendas de cabeça chata, desaperte o suporte de fusíveis e retire-o.
3. Retire o fusível queimado do suporte e substitua por um fusível com o mesmo tipo e classificação.
4. Volte a colocar o suporte de fusíveis e volte a ligar a alimentação.

Instalação

Antes de instalar este produto, leia as Instruções de Segurança e consulte o Manual do Usuário.

Botõe de Ajuste do Suporte Suporte Superfície Diagrama de Instalação Braçadeira de Instalação (tal como a braçadeira CLP-15 ou CLP-15N da Chauvet) Montagem da Armação Alternativa Suporte de Montagem Cabo de Segurança (functiona com CH-05 da Chauvet)

A montagem da armação alternativa é recomendada apenas para instalação estática. Enquanto utilizar a montagem da armação, certifique-se de verificar e fixar constantemente os pontos de plataforma, especialmente se voltar a colocar em posição o acompanhamento LED 75ST.

Programação

Para obter detalhes sobre como programar este produto, consulte o manual d'utilizador do produto.

Descrição do Painel de Controlo	Botão	Função
		Liga ou desliga a alimentação
		Abre o regulador de intensidade para um máximo de 100% (mantenha premido para aumentar a percentagem)
		Fecha o regulador de intensidade para um mínimo de 0 (mantenha premido para diminuir a percentagem)
		Liga os LEDs (predefinição)
		Desliga os LEDs
		Projecta uma cor laranja
		Projecta uma cor ciano
		Projecta uma cor vermelho
		Projecta uma cor verde
		Projecta uma cor magenta
		Projecta uma cor amarela
		Projecta uma cor azul
		Projecta uma luz branca
		Seleciona o modo manual ou DMX
		No modo DMX, aumenta o número do canal
		No modo DMX, diminui o número do canal

Opções de Menu

Nível Principal	Níveis de Programação		Descrição
Modo Manual	NAn		Selecciona modo manual
Endereço DMX	001	001–512	Selecciona a endereço inicial DMX

Interligação DMX

O LED Followspot 75ST pode trabalhar com um controlador DMX quando se encontra ligado a ligações da série DMX. As instruções para a ligação e configuração deste produto para a operação DMX encontramse no Manual de Utilizador. Se não estiver familiarizado com o DMX, transfira o DMX Primer a partir de www.chauvetlighting.com.

Endereço Inicial Para garantir um acesso total a todos os canais em cada modo DMX, o endereço DMX mais elevado recomendado é 510.

Ligação O LED Followspot 75ST utiliza a ligação de dados DMX para o seu modo Principal/ principal/secundário. As instruções para a ligação e configuração deste Secundária produto para a operação Principal/Secundário encontram- se no Manual de Utilizador.

Valores DMX

3 Canais	Canal Função Valor		Percentagem/Definição
	1	Regulador de Intensidade	000 Ú 255 0–100%
	2 Cor		000 Ú 031 Branco
			032 Ú 063 Azul escuro
			064 Ú 095 Amarelo
			096 Ú 127 Roxo
			128 Ú 159 Verde
			160 Ú 191 Vermelho
			192 Ú 223 Azul claro
			224 Ú 255 Laranja
	3 Sinal de Validação		000 Ú 003 Sem função
			004 Ú 007 Aberto
			008 Ú 215 Sinal de validação, lenta para rápida
			216 Ú 255 Aberto
