LED Followspot 75ST - Lampa Chauvet - Bezpłatna instrukcja obsługi

Typ produktu	Przenośny reflektor LED (followspot)
Marka	Chauvet
Model	LED Followspot 75ST
Kategoria	Lampa
Zasilanie	120 VAC lub 230 VAC, 50/60 Hz (przełączany)
Bezpiecznik	Wymiana na bezpiecznik tego samego typu i natężenia
Źródło światła	LED
Ściemniacz	Płynny, 0–100%
Stroboskop	Elektroniczny, szybki (wolny do szybkiego przez DMX)
DMX	Tak, 3 kanały (ściemniacz, kolor, stroboskop)
Tryby pracy	Ręczny, DMX, Master/Slave
Uchwyt na gobo	Tak (wewnętrzny)
Uchwyt na żelatynę	Tak
Iris	Regulowany
Soczewka ogniskująca	Regulowana
Widełki montażowe	Tak, z pokrętłem regulacyjnym
Linka bezpieczeństwa	Zalecany do montażu na wysokości
Klasa ochrony	IP20 (tylko do wnętrz)
Maksymalna temperatura otoczenia	40°C (104°F)
Konserwacja	Odłączyć przed czyszczeniem; wymienić bezpiecznik w razie potrzeby
Możliwość naprawy	Brak części naprawialnych przez użytkownika; nie otwierać
Dołączone akcesoria	Statyw, przewód zasilający, karta gwarancyjna, instrukcja obsługi

Często zadawane pytania - LED Followspot 75ST Chauvet

Jak podłączyć LED Followspot 75ST?

Podłącz urządzenie do zabezpieczonego i uziemionego obwodu. Upewnij się, że napięcie gniazdka odpowiada zakresowi podanemu na etykiecie (120 VAC lub 230 VAC). Nie używaj ściemniacza ani reostatu.

Czy mogę używać tego reflektora na zewnątrz?

Nie, LED Followspot 75ST jest przeznaczony wyłącznie do użytku wewnętrznego (IP20). Nie wystawiaj go na deszcz ani wilgoć, aby uniknąć ryzyka pożaru lub porażenia prądem.

Jak wymienić bezpiecznik?

Najpierw odłącz urządzenie. Za pomocą płaskiego śrubokręta wyciągnij uchwyt bezpiecznika. Wyjmij stary bezpiecznik i wymień go na bezpiecznik tego samego typu i natężenia. Włóż uchwyt bezpiecznika i podłącz ponownie.

Jak czyścić urządzenie?

Zawsze odłączaj urządzenie przed czyszczeniem. Użyj miękkiej, suchej szmatki. Nie blokuj szczelin wentylacyjnych i unikaj ściernych środków czyszczących.

Jakie są dostępne tryby DMX?

Reflektor korzysta z trybu DMX z 3 kanałami: kanał 1 (ściemniacz 0-100%), kanał 2 (kolor: biały, ciemnoniebieski, żółty, fioletowy, zielony, czerwony, jasnoniebieski, pomarańczowy), kanał 3 (stroboskop: otwarty, stroboskop wolny do szybkiego, otwarty).

Jak wyregulować iris?

Użyj pokrętła regulacji irysa znajdującego się na panelu sterowania. Pozwala to kontrolować rozmiar wiązki światła.

Czy mogę użyć zewnętrznego ściemniacza z tym reflektorem?

Nie, nigdy nie podłączaj tego urządzenia do ściemniacza ani reostatu. Podłącz je tylko do zabezpieczonego i uziemionego obwodu.

Jak zamontować urządzenie na wysokości?

Użyj widełek montażowych i odpowiedniej linki bezpieczeństwa (np. Chauvet CH-05). Upewnij się, że wspornik wytrzyma ciężar i że urządzenie jest solidnie przymocowane. Montuj w dobrze wentylowanym miejscu, w odległości co najmniej 50 cm od sąsiednich powierzchni.

Co robić w przypadku awarii?

Natychmiast zatrzymaj urządzenie i odłącz je. Nie próbuj go otwierać. Skontaktuj się z dostawcą lub serwisem Chauvet. Zapoznaj się z dołączoną gwarancją.

Jakie akcesoria są dołączone do LED Followspot 75ST?

Opakowanie zawiera: reflektor, statyw, przewód zasilający, kartę gwarancyjną i instrukcję obsługi.

INSTRUKCJA OBSŁUGI LED Followspot 75ST Chauvet

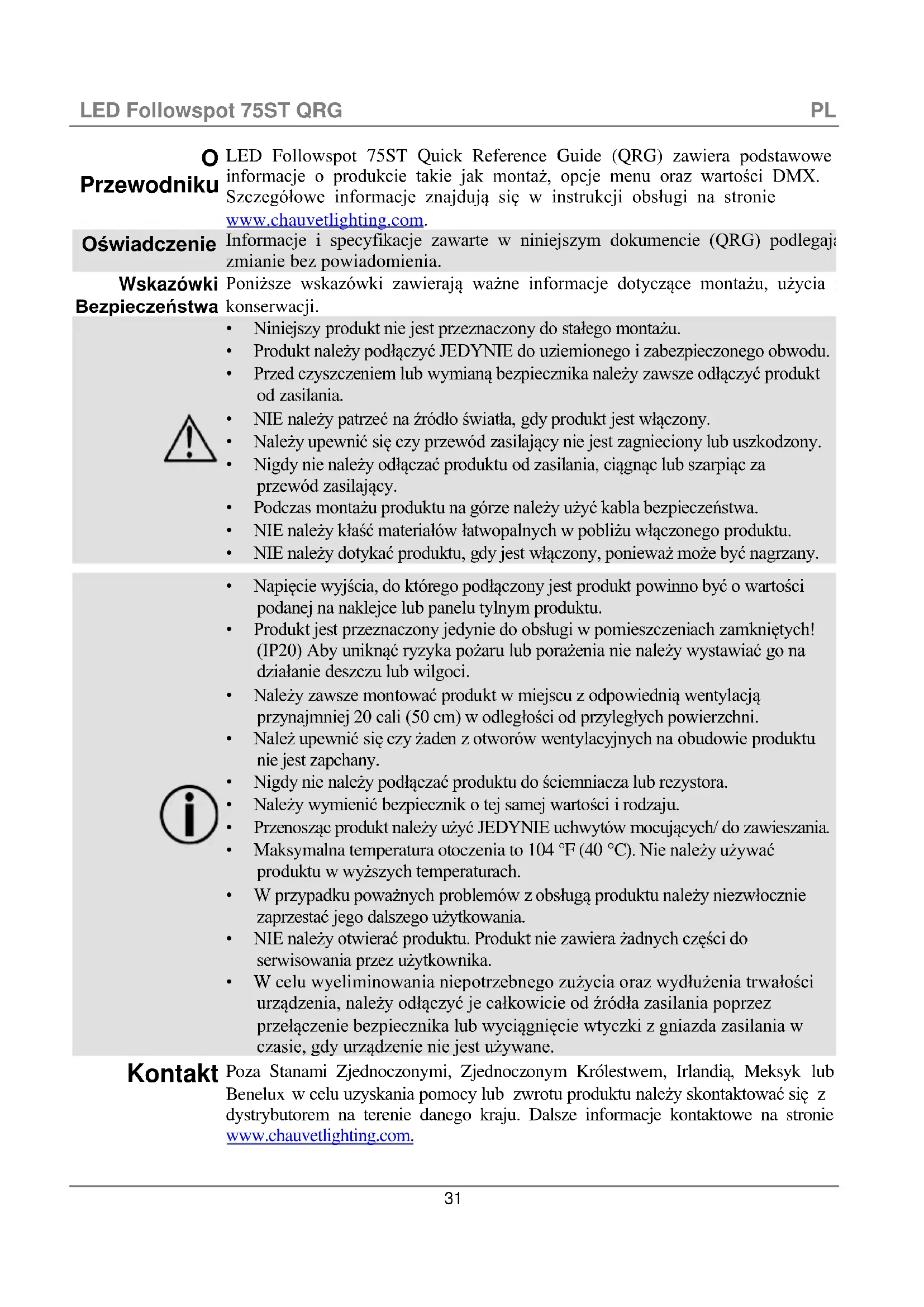

O LED Followspot 75ST Quick Reference Guide (QRG) zawiera podstawowe informacje o produkcie takie jak montaż, opcje menu oraz wartości DMX. Szczegółowe informacje znajdują się w instrukcji obsługi na stronie www.chauvetlighting.com.

Oświadczenie Informacje i specyfikacje zawarte w niniejszym dokumencie (QRG) podlegaja zmianie bez powiadomienia.

Wskazówki Poniższe wskazówki zawierają ważne informacje dotyczące montażu, użycia Bezpieczeństwa konserwacji.

• Niniejszy produkt nie jest przeznaczony do stałego montażu.
• Produkt należy podłączyć JEDYNIE do uziemionego i zabezpieczonego obwodu.
• Przed czyszczeniem lub wymianą bezpiecznika należy zawsze odłączyć produkt od zasilania.
• NIE należy patrzeć na źródło światła, gdy produkt jest włączony.
• Należy upewnić się czy przewód zasilający nie jest zagnieciony lub uszkodzony.
• Nigdy nie należy odłączać produktu od zasilania, ciągnąc lub szarpiąc za przewód zasilający.
• Podczas montażu produktu na górze należy użyć kabla bezpieczeństwa.
• NIE należy kłaść materiałów łatwopalnych w pobliżu włączonego produktu.
• NIE należy dotykać produktu, gdy jest włączony, ponieważ może być nagrzany.

• Napięcie wyjścia, do którego podłączony jest produkt powinno być o wartości podanej na naklejce lub panelu tylnym produktu.
• Produkt jest przeznaczony jedynie do obsługi w pomieszczeniach zamkniętych! (IP20) Aby uniknąć ryzyka pożaru lub porażenia nie należy wystawiać go na działanie deszczu lub wilgoci.
• Należy zawsze montować produkt w miejscu z odpowiednią wentylacją przynajmniej 20 cali (50 cm) w odległości od przyległych powierzchni.
• Należ upewnić się czy żaden z otworów wentylacyjnych na obudowie produktu nie jest zapchany.
• Nigdy nie należy podłącać produktu do ściemniacza lub rezystora.
• Należy wymienić bezpiecznik o tej samej wartości i rodzaju.
• Przenosząc produkt należy użyć JEDYNIE uchwytów mocujących/ do zawieszania.
• Maksymalna temperatura otoczenia to 104 °F (40 °C). Nie należy używać produktu w wyższych temperaturach.
• W przypadku poważnych problemów z obsługą produktu należy niezwłocznie zaprzestać jego dalszego użytkowania.
• NIE należy otwierać produktu. Produkt nie zawiera żadnych części do serwisowania przez użytkownika.
• W celu wyeliminowania niepotrzebnego zużycia oraz wydłużenia trwałości urządzenia, należy odłączyć je całkowicie od źródła zasilania poprzez przełączenie bezpiecznika lub wyciągnięcie wtyczki z gniazda zasilania w czasie, gdy urządzenie nie jest używane.

Kontakt Poza Stanami Zjednoczonymi, Zjednoczonym Królestwem, Irlandią, Meksyk lub Benelux w celu uzyskania pomocy lub zwrotu produktu należy skontaktować się z dystrybutorem na terenie danego kraju. Dalsze informacje kontaktowe na stronie www.chauvetlighting.com.

Co Wchodzi w Skład Zestawu

• LED Followspot 75ST
- Przewód zasilający
- Statyw

• Karta gwarancyjna
• Praktyczny przewodnik

Przed Montażem

Należy rozpakować urządzenie LED Followspot 75ST oraz upewnić się, że wszystkie znajdujące się w opakowaniu części są w dobrym stanie. W przypadku, gdy opakowanie lub jego zawartość noszą ślady uszkodzenia, należ natychmiast poinformować o tym fakcie dostawcę, a nie firmę Chauvet.

Opis

LED Followspot 75ST to przenośne oraz wielofunkcyjne urządzenie w technologii LED, którym można sterować za pomocą DMX lub ręcznie. Funkcja bardzo łagodnego ściemniania diod LED oraz możliwość niezwykle szybkiego elektronicznego strobowania sprawiają, że efekty świetlne będą idealne na każdy pokaz. Dzięki pojedynczemu gniazdu na tarcze gobo można wyświetlać bardzo wyraźne wzory na praktycznie każdej powierzchni.

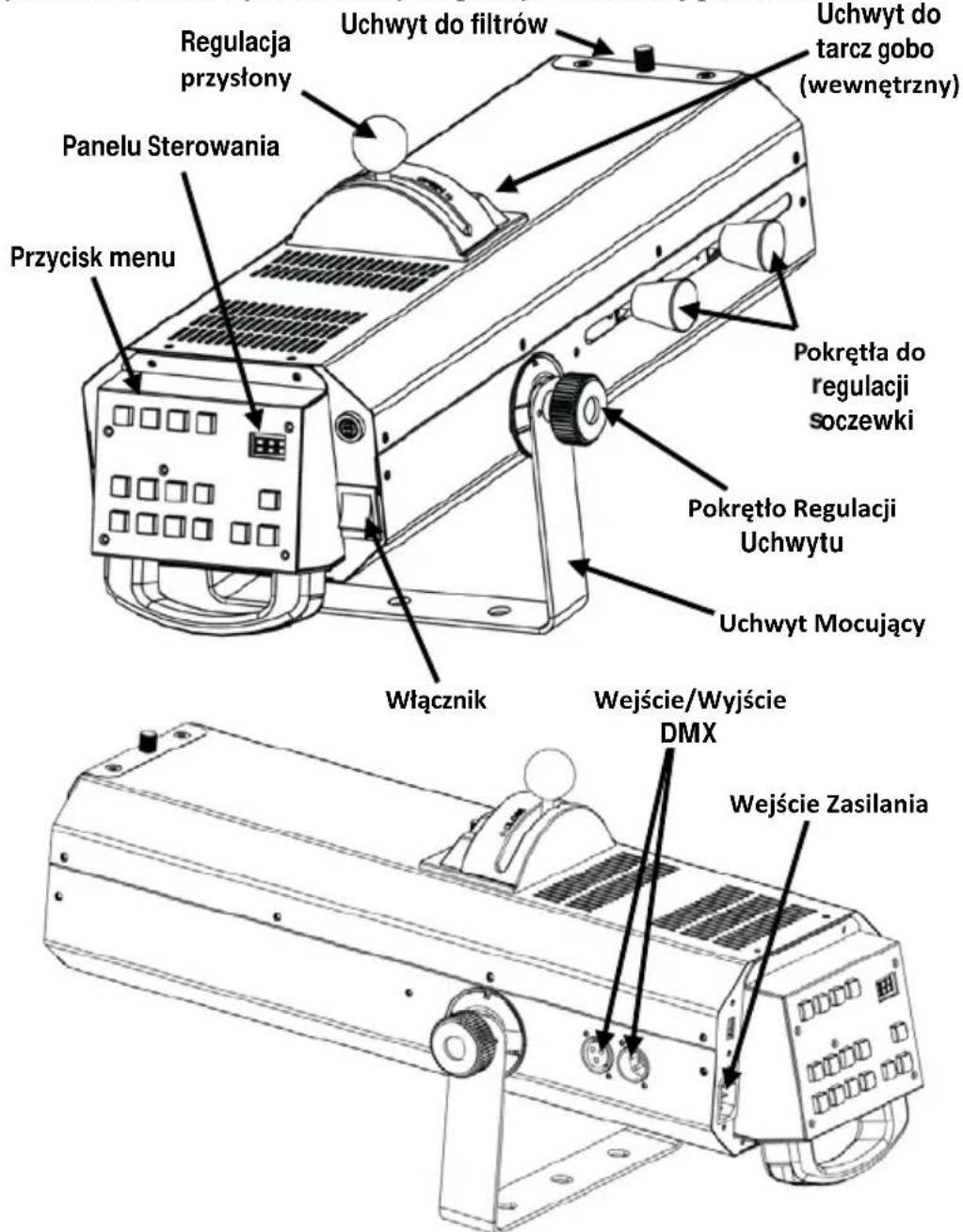

Ogólny opis Produktu

Uchwyt do filtrów Regulacja przysłony Panelu Sterowania Przycisk menu Pokrętła do regulacji soczewki Pokrętło Regulacji Uchwytu Uchwyt Mocujący Włącznik Wejście/Wyjście DMX Wejście Zasilania

Moc AC

Produkt posiada podwójne zasilenie napięciowe, które może współpracować z napięciem wejściowym 120 V lub 230 V, 50/60 Hz ,w zależności od pozycji przełącznika wyboru napięcia.

W celu wyeliminowania niepotrzebnego zużycia oraz wydłużenia trwałości urządzenia, należy odłączyć je całkowicie od źródła zasilania poprzez przełączenie bezpiecznika lub wyciągnięcie wtyczki z gniazda zasilania w czasie, gdy urządzenie nie jest używane.

Wymiana Bezpiecznika

1. Odłączyć produkt od zasilania.
2. Włożyć końcówkę śrubokręta z płaską główką do otworu zacisku bezpiecznika, poluzować zacisk i pociągnąć.
3. Usunąć spalony bezpiecznik z zacisku z przodu pokrywy bezpieczeństwa i wymienić na nowy o dokładnie tym samym rodzaju i wartości.
4. Włożyć uchwyt bezpiecznika i ponownie włączyć zasilanie.

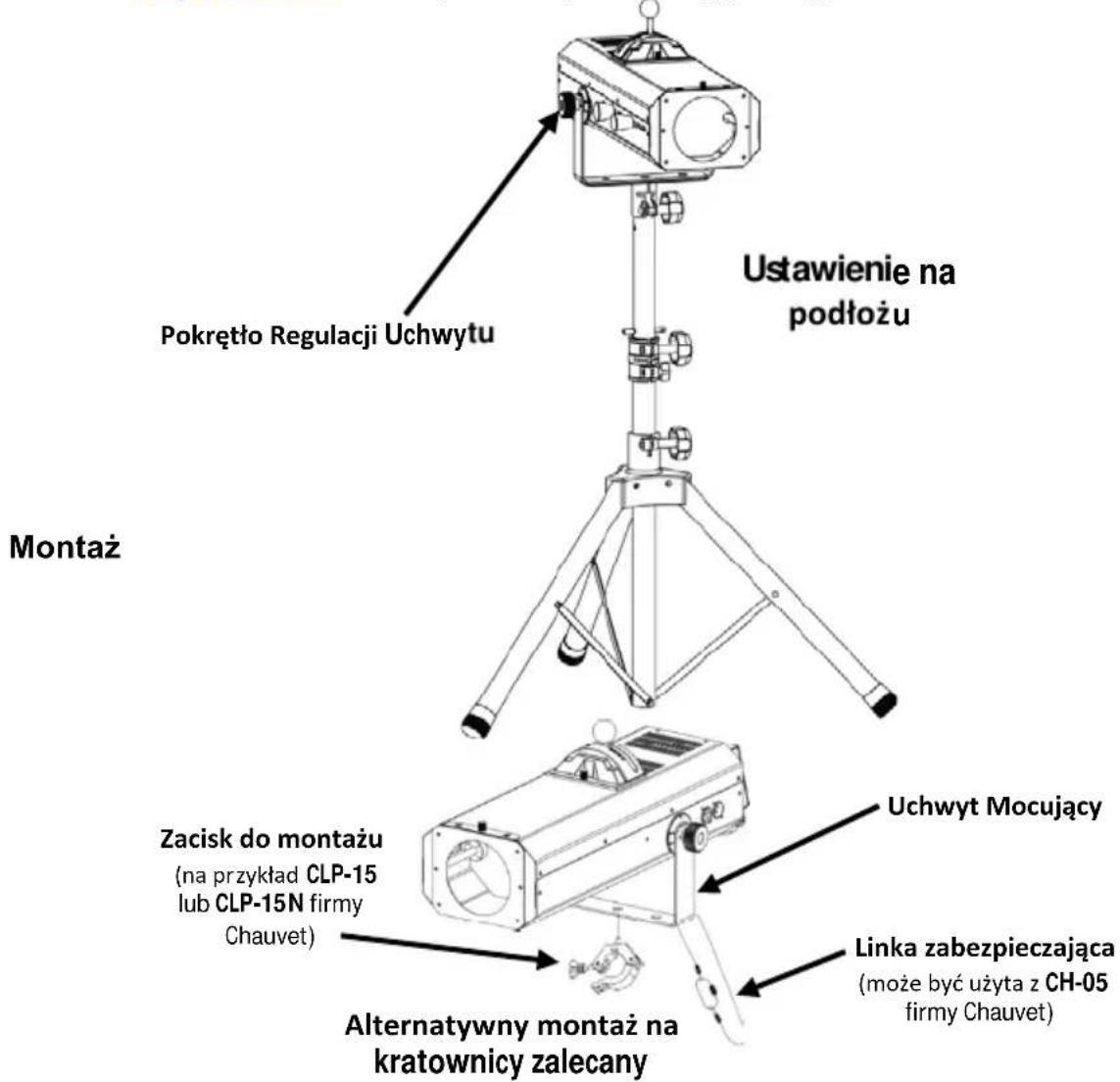

Montaż

Przed zamontowaniem produktu należy zapoznać się ze wskazówkami bezpieczeństwa oraz zapoznać się z instrukcją obsługi.

Pokrętło Regulacji Uchwytu Ustawienie na podłożu Montaż Zacisk do montażu (na przykład CLP-15 lub CLP-15N firmy Chauvet) Alternatywny montaż na kratownicy zalecany Uchwyt Mocujący Linka zabezpieczająca (może być używa z CH-05 firmy Chauvet)

Alternatywny montaż na kratownicy zalecany jest jedynie w przypadku instalacji statycznej. W przypadku montażu alternatywnego należy stale sprawdzać i zabezpieczać punkty montażu, szczególnie jeżeli dokonano zmiany umiejscowienia urządzenia LED Followspot 75ST.

Programowanie

Szczegółowe informacje dotyczące programowania niniejszego urządzenia znajdują się w instrukcji obsługi.

Opis Panelu Sterowania	Przycisk	Funkcja
		Włącza oraz wyłącza urządzenie
		Otwiera przysłone do 100%(należy nacisnać oraz przytrzymać przycisk w celu procentowego zwiększenia otwarcia)
		Zamyka przysłone do 0(należy nacisnać oraz przytrzymać przycisk w celu procentowego zmniejszenia otwarcia)
		Włącza diody LED (ustawienie fabryczne)
		Wyłącza diody LED
		Wyświetlany jest kolor pomarańczowy
		Wyświetlany jest kolor cyjanowy
		Wyświetlany jest kolor czerwony
		Wyświetlany jest kolor zielony
		Wyświetlany jest kolor magenta
		Wyświetlany jest kolor żółty
		Wyświetlany jest kolor niebieski
		Wyświetlany jest kolor biały
		Wybór trybu ręcznego lub DMX
		W trybie DMX służy do wyboru wyższego kanału
		W trybie DMX służy do wyboru niższego kanału

Opcje Menu

Główny Poziom	Poziomy Programowania		Opis
Tryb Ręczny	NAn		Wybór trybu ręcznego
Adrews DMX	001	001–512	Ustala adres początkowy DMX

Połączenie DMX

LED Followspot 75ST może współpracować z kontrolerem DMX, gdy jest podłączony za pomocą połączeń seryjnych DMX Instrukcje dotyczące podłączenia i konfiguracji produktu w celu obsługi system DMX znajd się w instrukcji obsługi Jeżeli nie znają Państwo systemu DMX, DMX Primer znajduje się na stronie www.chauvetlighting.com.

Adres W celu zapewnienia pełnego dostępu do wszystkich kanałów w każdym Początkowy trybie DMX najbardziej zalecanym adresem DMX jest 510.

Połączenie LED Followspot 75ST wykorzystuje połączenie danych DMX dla swojego Master/Slave trybu Master/Slave. Instrukcje dotyczące podłączenia i konfiguracji produktu w celu obsługi Master/Slave znajdują się w instrukcji obsługi.

Wartości DMX

3-CH	Kanał	Funkcja Wartość		Procent/Ustawienie
	1	Ściemniacz	000 Ü 255	0–100%
	2 Kolor		000 Ü 031	Biały
			032 Ü 063	Ciemnoniebieski
			064 Ü 095	Żółty
			096 Ü 127	Purpurowy
			128 Ü 159	Zielony
			160 Ü 191	Czerwony
			192 Ü 223	Jasnoniebieski
			224 Ü 255	Pomarańczowy
	3 Strobowanie		000 Ü 003	Brak funkcji
			004 Ü 007	Otwarte
			008 Ü 215	Strobowanie, wolnego do szybkiego
			216 Ü 255	Otwarte
