LED Shadow - Lampa Chauvet - Bezpłatna instrukcja obsługi

Typ produktu	Projektor LED UV z efektami (czarne światło)
Marka	Chauvet
Model	LED Shadow
Wymiary (ok.)	25,4 × 25,4 × 25,4 cm (10 × 10 × 10 cali)
Waga (ok.)	2,3 kg (5 funtów)
Zasilanie elektryczne	100-240 V AC, 50/60 Hz (uniwersalne)
Pobór mocy	Zmienny w zależności od napięcia (patrz etykieta)
Bezpiecznik	Określony typ i natężenie (patrz etykieta)
Ochrona IP	IP20 (tylko do użytku wewnętrznego)
Maks. temperatura otoczenia	40 °C (104 °F)
Źródła światła	LED UV (czarne światło)
Tryby pracy	Automatyczny, aktywacja dźwiękiem, DMX (3 kanały), master/slave, ściemniacz, stroboskop
Sterowanie DMX	Tak, przez złącza XLR 3-pin (wejście/wyjście)
Pilot zdalnego sterowania	Kompatybilny z IRC-6 (podczerwień, opcjonalny)
Łączenie elektryczne	Tak, ograniczona liczba urządzeń (patrz instrukcja)
Montaż	Dołączone uchwyty montażowe (montaż ścienny lub na zacisku)
Lina bezpieczeństwa	Wymagana (nie dołączona, np. CH-05 Chauvet)
Konserwacja i czyszczenie	Odłączyć przed czyszczeniem; używać suchej szmatki
Części zamienne i naprawialność	Żadne części nie są naprawialne przez użytkownika; skontaktować się z serwisem
Informacje ogólne	Dołączona instrukcja referencyjna; do pobrania na www.chauvetlighting.com

Często zadawane pytania - LED Shadow Chauvet

Jak skonfigurować początkowy adres DMX?

Użyj przycisków menu, aby przejść do opcji Addr, a następnie ustaw adres od d001 do d510. Maksymalny zalecany adres to 510, aby umożliwić dostęp do wszystkich kanałów.

Jak używać trybu master/slave?

Połącz urządzenia w łańcuch przez DMX. Na masterze ustaw żądany tryb (Auto, Dźwięk itp.). Na slave'ach ustaw opcję SLA na SLAV. Master będzie sterować slave'ami.

Jak wymienić bezpiecznik?

Odłącz urządzenie. Użyj płaskiego śrubokręta, aby podnieść pokrywę bezpiecznika. Wyjmij przepalony bezpiecznik i zastąp go bezpiecznikiem tego samego typu i natężenia. Załóż pokrywę i podłącz ponownie.

Czy mogę używać tego urządzenia na zewnątrz?

Nie, LED Shadow ma klasę IP20 i może być używany tylko wewnątrz. Unikaj narażenia na deszcz lub wilgoć, aby zapobiec ryzyku pożaru lub porażenia prądem.

Jak czyścić urządzenie?

Zawsze odłączaj urządzenie przed czyszczeniem. Używaj suchej, miękkiej szmatki. Nie używaj rozpuszczalników ani środków ściernych. Upewnij się, że szczeliny wentylacyjne nie są zablokowane.

Jakie są dostępne tryby pracy?

Tryby obejmują: automatyczny (5 programów z regulowaną prędkością), aktywacja dźwiękiem, ściemniacz (UV od 000 do 255), stroboskop (prędkość 0-8) i DMX 3-kanałowy. Sprawdź menu Aut i Sou, aby je wybrać.

Jak zamontować urządzenie na wysokości?

Użyj dołączonych uchwytów montażowych i zacisku montażowego odpowiedniego do wagi. Zawsze przymocuj linę bezpieczeństwa (np. CH-05), aby zabezpieczyć urządzenie. Przeczytaj instrukcje bezpieczeństwa przed montażem.

Co zrobić, jeśli urządzenie nie włącza się?

Najpierw sprawdź bezpiecznik i wymień go w razie potrzeby. Upewnij się, że napięcie zasilania mieści się w podanym zakresie (100-240 V). Jeśli problem nadal występuje, skontaktuj się z pomocą techniczną.

Czy mogę używać pilota?

Tak, LED Shadow jest kompatybilny z pilotem na podczerwień IRC-6 firmy Chauvet (sprzedawany oddzielnie). Nie jest wymagana żadna specjalna konfiguracja.

Jak zresetować urządzenie do ustawień domyślnych?

Przejdź do menu SYS, a następnie wybierz rEST. Potwierdź, aby zresetować oprogramowanie do ustawień fabrycznych. Wszystkie niestandardowe ustawienia zostaną usunięte.

INSTRUKCJA OBSŁUGI LED Shadow Chauvet

Informacje dotyczące instrukcji

Praktyczny przewodnik LED Shadow™ (z ang. Quick Reference Guide) (QRG) zawiera podstawowe informacje takie jak połączenie, montaż, opcje menu oraz wartości DMX. Szczegółowe informacje znajdują się w instrukcji obsługi n stronie www.chauvetlighting.com.

Oświadczenie

Informacje i specyfikacje zawarte w niniejszym dokumencie (QRG) podlegaj zmianie bez powiadomienia.

Wskazówki dotyczące bezpieczeństwa

Informacje dotyczące bezpieczeństwa zawierają ważne informacje związane instalacją, użytkowaniem oraz konserwacją.

• Produkt nie jest przeznaczony do instalowania na stałe.
• Produkt można podłączyć TYLKO do uziemionego oraz zabezpieczonego źródła prądu.
• Zawsze należy odłączyć zasilanie przed przystąpieniem do czyszczenia lub wymiany bezpiecznika.
  • NIE należy patrzeć na źródło światła, gdy produkt jest włączony.
  • Należy upewnić się, czy kabel zasilający nie jest zagięty lub uszkodzony.
• Nigdy nie można wyłącać urządzenia poprzez wyciągnięcie przewodu z gniazdka.
• Należy użyć kabla bezpieczeństwa przy montażu produktu na górze.
• NIE należy pozostawiać materiału łatwopalnego w pobliżu urządzenia podczas gdy jest włączone.
  • NIE należy dotykać urządzenia w czasie jego pracy, ponieważ może być gorące.

• Napięcie, do jakiego podłączane jest urządzenie musi odpowiadać temu, które zostało określone na naklejce lub tylnej części produktu.
• Produkt może być używany jedynie w pomieszczeniach! (IP20) Aby uniknąć ryzyka wystąpienia pożaru lub zwarcia, urządzenia nie należy wystawiać na działanie deszczu lub wilgoci.
• Produkt należy zawsze instalować w miejscu z odpowiednią wentylacją przynajmniej 50 cm od przyległych do niego powierzchni.
• Należy upewnić się, że kratki wentylacyjne na obudowie urządzenia nie są zablokowane.
• Nigdy nie należy podłącać urządzenia do ściemniacza lub potencjometru.
• Bezpiecznik, który jest wymieniany musi być takiego samego typu oraz wartości.
• Do przenoszenia produktu należy użyć JEDYNIE uchwytu montażowego lub uchwytów do jego przenoszenia.
• Maksymalna temperatura otoczenia to 40°C. Nie należy używać produktu w wyższych temperaturach.
• W przypadku poważnych problemów z obsługą należy natychmiast zaprzestać jego dalszego użytkowania.
• NIE należy otwierać produktu. Urządzenie nie zawiera części, które mogą być serwisowane przez użytkownika.
• Podczas, kiedy urządzenie jest nieużywane należy odłączyć je od źródła zasilania poprzez wyłączenie bezpiecznika lub wyciągnięcia wtyczki z gniazda, co wyeliminuje niepotrzebne zużycie i przedłuży żywotność urządzenia.

Kontakt

Poza Stanami Zjednoczonymi, Zjednoczonym Królestwem, Irlandią, Meksykiem oraz krajami Beneluksu w celu uzyskania pomocy lub zwrotu produktu należy skontaktować się z dystrybutorem na terenie danego kraju. W celu uzyskania informacji proszę odwiedzić naszą stronę internetową www.chauvetlighting.com.

Co wchodzi w skład zestawu

- LED Shadow™

- Karta gwarancyjna

- Przewód zasilający

- Instrukcja obsługi

• Wspornik do podwieszenia wraz z

zestawem montażowym

Przed montażem

Należy rozpakować urządzenie LED Shadow™ oraz upewnić się, że wszystkie znajdujące się w opakowaniu części są w dobrym stanie. W przypadku, g opakowanie lub jego zawartość noszą ślady uszkodzenia, należy natychmias poinformować o tym fakcie dostawcę, a nie firmę Chauvet.

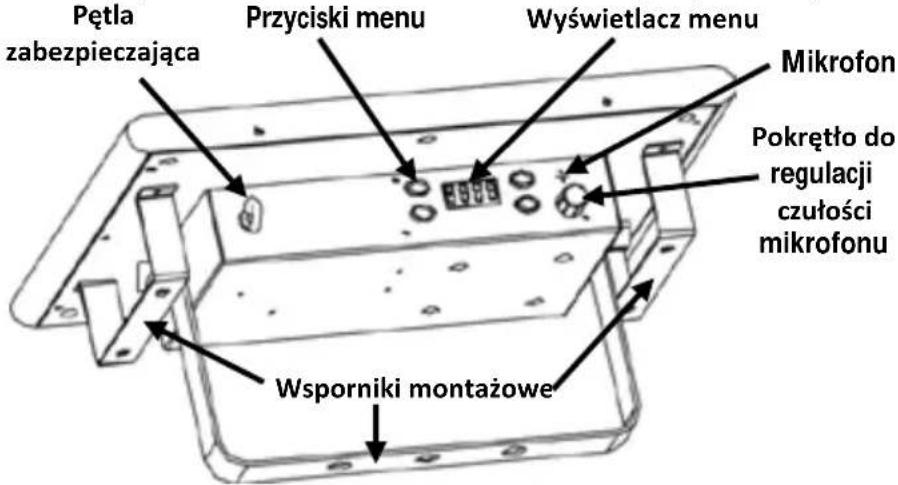

Opis produktu

LED Shadow™ jest 3-kanałową lampą do podświetlania wykonaną w technologii LED UV zapewniającą niesamowite efekty. Lampa może pracować w trybach blackout, kolorów statycznych oraz strobowania z możliwością pełnej regulacji częstotliwości. Bardzo łatwe i wygodne programowanie niestandardowych ustawień dzięki zastosowaniu sterowania poprzez DMX oraz programów automatycznych i wzbudzanych dźwiękiem. LED Shadow™ idealnie pasuje do torby CHS-40 VIP.

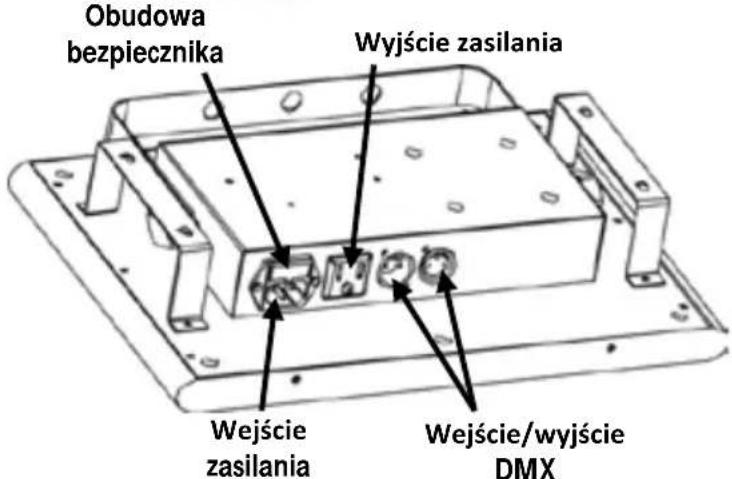

Ogólny opis produktu

Moc AC

Produkt posiada automatyczne przełączanie zakresu zasilania, które pozwal na działanie produktu przy napięciu wejściowym 100-240 VAC, 50/60 Hz.

Podczas kiedy urządzenie jest nieużywane należy odlączyć je od źródła zasilania poprzez wyłączenie bezpiecznika lub wyciągnięcia wtyczki z gniazda, co wyeliminuje niepotrzebne zużycie i przedłuży żywotność urządzenia.

Podłączenie produktów

W celu sprawdzenia dokładnej ilości urządzeń LED Shadow™ jakie mog zostać połączone przy konkretnym napięciu, proszę zapoznać się z instrukcją obsługi lub etykietą znajdującą się na urządzeniu.

Wymiana bezpiecznika

1. Odłączyć produkt od zasilania.
2. Włożyć końcówkę śrubokręta z płaską końcówką do otworu zacisku bezpiecznika.
3. Wyjąć pokrywę bezpieczeństwa z obudowy.
4. Usunąć spalony bezpiecznik z zacisku z przodu pokrywy bezpieczeństwa i wymienić na nowy o dokładnie tym samym rodzaju i wartości.
5. Włożyć uchwyt bezpiecznika i ponownie włączyć zasilanie.

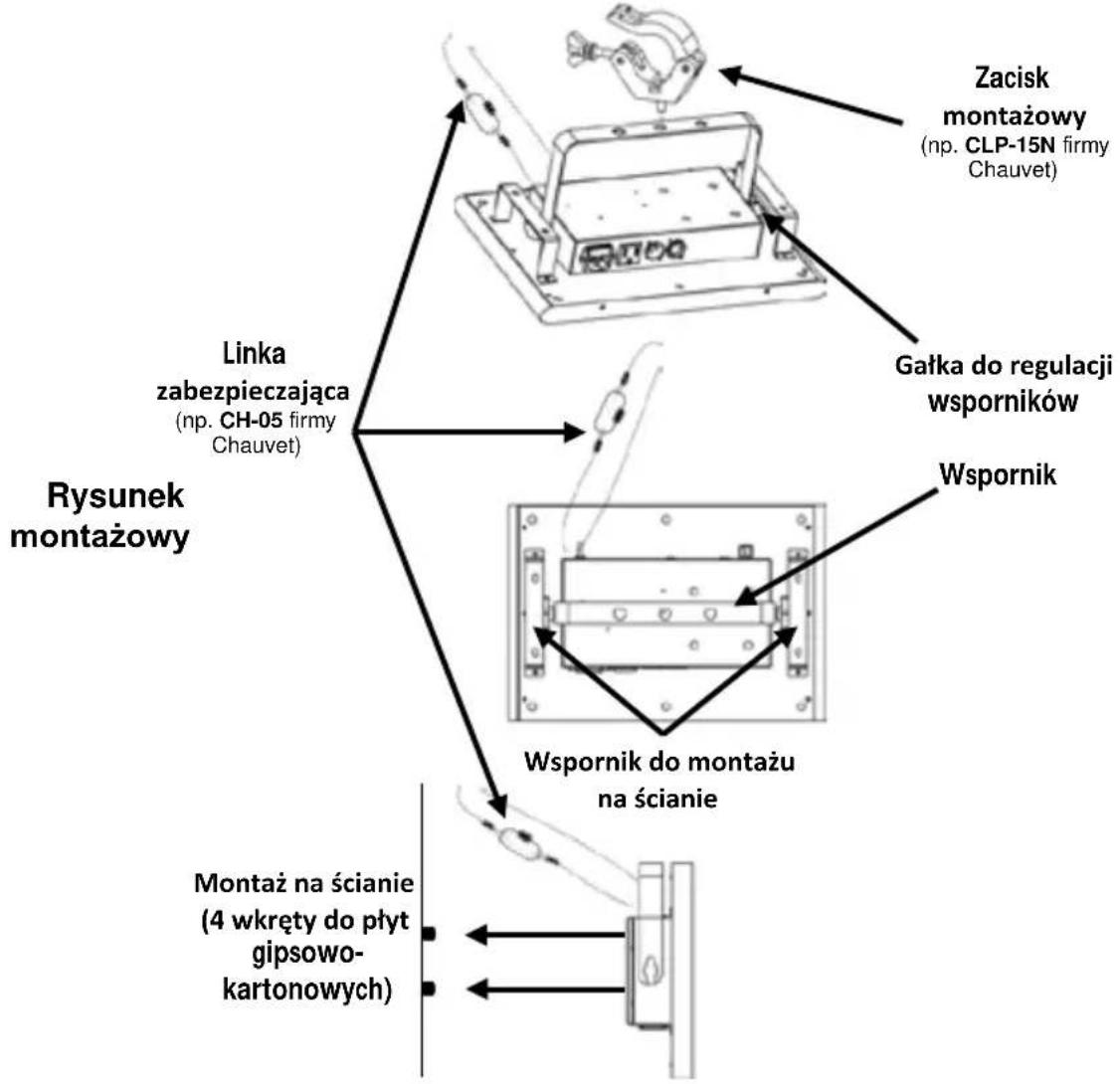

Montaż

Przed zamontowaniem produktu należy zapoznać się ze Wskazówkami Bezpieczeństwa. Należy upewnić się, że zacisk montażowy wytrzyma ciężar produktu. W celu zapoznania się z ofertą zacisków montażowych oferowanych przez firmę Chauvet proszę przejść na stronę www.chauvetlighting.com/cables-clamps-main.html. Urządzenie wyposażone jest również w dwa wsporniki z otworami do montażu na ścianie.

Opis panelu sterowania	Przycisk	Funkcja
		Wybór trybu pracy lub wyjście z aktualnego poziomu menu
		Przejście w górę po liście menu lub zwiększenie wartości numerycznej funkcji
		Przejście w dół po liście menu lub zwiększenie wartości numerycznej funkcji
		Zatwierdzenie wybranej opcji menu lub wartości

Połączenie DMX

LED Shadow™ może współpracować z kontrolerem DMX, gdy jest podłączony szeregowo poprzez DMX Instrukcje dotyczące podłączenia i konfiguracji produktu w celu obsługi systemu DMX znajdują się w instrukcji obsługi. Jeżeli nie znają Państwo systemu DMX, proszę pobrać dokument DMX Primer znajdujący się na stronie www.chauvetlighting.com.

Adres początkowy

W celu zapewnienia pełnego dostępu do wszystkich kanałów w każdy trybie DMX najbardziej zalecanym adresem DMX jest 510.

Połączenie Master/ Slave

LED Shadow™ wykorzystuje połączenie danych DMX dla trybu Master/Slave. Instrukcje dotyczące podłączenia i konfiguracji produktu w celu obsługi Master/Slave znajdują się w instrukcji obsługi.

IRC-6 Pilot bezprzewodowy IR

Lampa LED Shadow™ jest w pełni kompatybilna z pilotem (IRC-6) firmy Chauvet. W celu uzyskania dodatkowych informacji o działaniu pilota IRC-6 lub instrukcji, proszę wejść na stronę www.chauvetlighting.com.

Opcje Menu

Główny poziom	Poziomy programowania		Opis
Aut(automatyczny)	Aut0	S. 01–100	Programy automatyczne oraz prędkość
	Aut1
	Aut2
	Aut3
	Aut4
	Aut5
Sou(wzbudzanie dźwiękiem)	Soud		Aktywacja dźwiękiem (wzbudzanie dźwiękiem)
CoL CoLo		L.000–255 (UV)	Ściemniacza
		S. 0–8	Prędkość błysków stroboskop
Addr	d001–510		3-kanałowy tryb DMX
SLA	SLAV		Tryb slave
SYS	LEdS	on	Diody LED włączone
		oFF	Diody LED wyłączone
	tESt		Przeprowadzenie testu wszystkich diod LED
	rESt		Reset systemu

Wartości DMX

3-CH	Kanał Funkcja Wartość		Procent/Ustawienia
1 Tryb		000	Brak funkcji
		001 Ú 039	Tryb Dimmera (ściemniacza)
		040 Ú 079	Tryb automatyczny 1
		080 Ú 119	Tryb automatyczny 2
		120 Ú 159	Tryb automatyczny 3
		160 Ú 199	Tryb automatyczny 4
		200 Ú 239	Tryb automatyczny 5
		240 Ú 255	Tryb reakcji na dźwięk
2	Prędkość stroboskop(K. 1 001–039)	000 Ú 009	Brak funkcji
		010 Ú 255	Prędkość błysków stroboskop (0-100%)
	Prędkość trybu automatycznego(K. 1 040–239)	000 Ú 255	Prędkość trybu automatycznego(od wolnego do szybkiego)
	Brak funkcji(K. 1 240–255)	000 Ú 255	Brak funkcji
3	Intensywność	000 Ú 255	100%–0
